[HDMI2.1] "가짜" HDMI 2.1 케이블 구입을 피하는 방법 & FAQ

[HDMI2.1] "가짜"HDMI 2.1 케이블 구입을 피하는 방법 & FAQ





Xbox Series X , PlayStation 5 및 NVIDIA 및 AMD의 그래픽 카드와 같은 HDMI 2.1 장치 가 그 어느 때보 다 더 많은 픽셀을 푸시하고 있기 때문에 마지막으로 필요한 것은 문제를 일으키는 불안정한 케이블입니다.
"가짜" HDMI 2.1 케이블 사기를 피하는 방법은 다음과 같습니다.



"HDMI 초고속"케이블 찾기

HDMI 표준은 HDMI 포럼에서 감독하고 HDMI 라이센스 관리자는 기술 라이센스를 감독합니다.
장치 및 액세서리 제조업체가 HDMI 라이선스 관리자로부터 라이선스를 받았거나 인증 한 제품을 생산하려는 경우 HDMI 포럼의 표준을 충족해야합니다.



최신 HDMI 표준은 HDMI 2.1로 알려져 있지만 HDMI 감독관은 케이블 연결에 대해 다른 명명 규칙을 사용합니다.

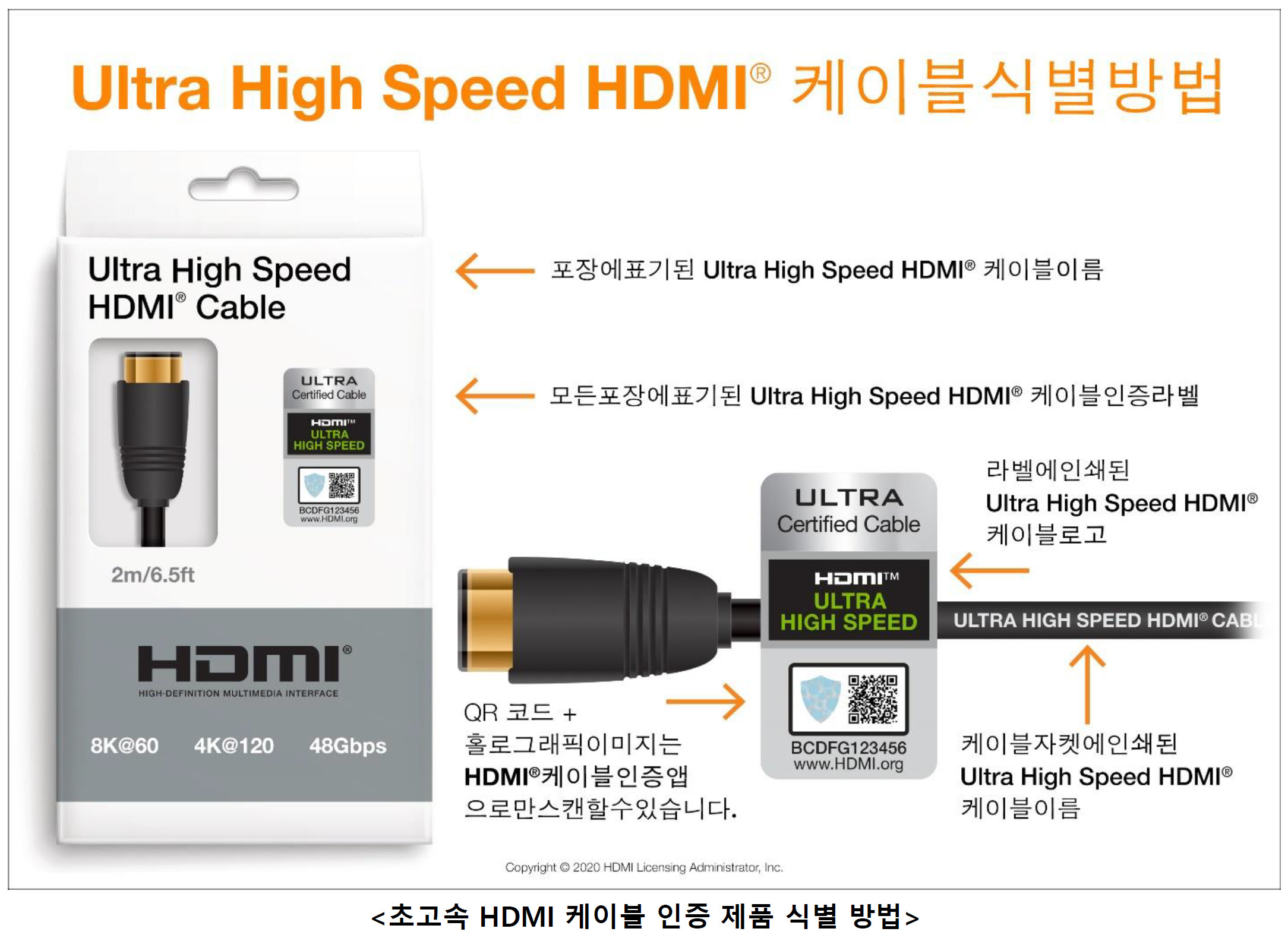

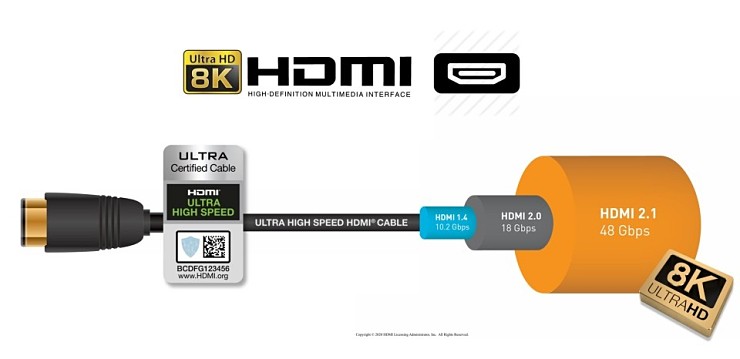

HDMI 2.1 호환 케이블을 구입하려면 상자에서 "HDMI Ultra High Speed" (녹색)라는 단어를 찾아야합니다.



케이블은 "HDMI 2.1 케이블"로 명시적으로 판매되지 않습니다.
과거에 HDMI 2.0b 케이블은 일반 "고속"이라는 이름으로 판매되었습니다.







고품질 제품을 얻으려면 상자에있는 "Ultra Certified Cable"홀로그램과 QR 코드를 찾으십시오.
이는 최소 표준에 따라 테스트되었으며 HDMI 라이선스 관리자의 인증을 받았음을 의미합니다.



이 케이블은 Amazon 및 AliExpress와 같은 웹 사이트의 대안보다 약간 비싸지만,
HDMI 2.1에서 제공 하는 모든 기능 을 확보하는 것이 가치가 있음을 알 수 있습니다.



관련 : HDMI 2.1 : 새로운 기능 및 업그레이드가 필요합니까?

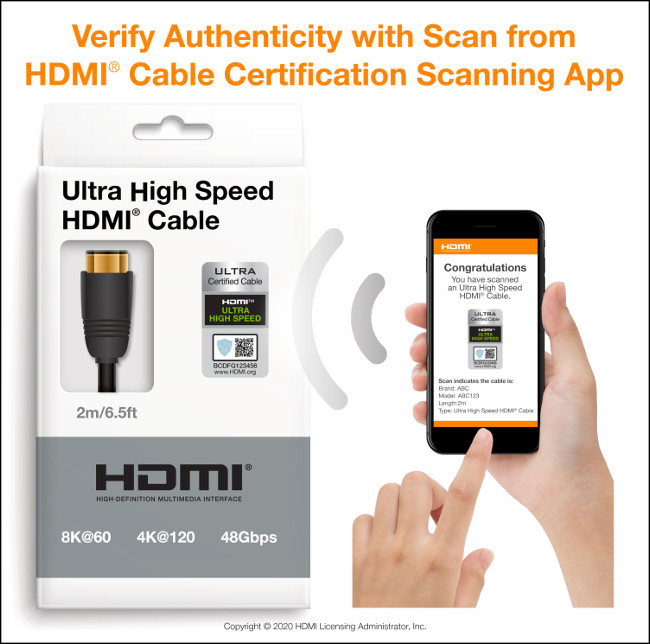

공식 앱으로 케이블 구매 확인



상점에서 케이블을 쇼핑 할 때 또는 온라인 주문이 배송 된 후,

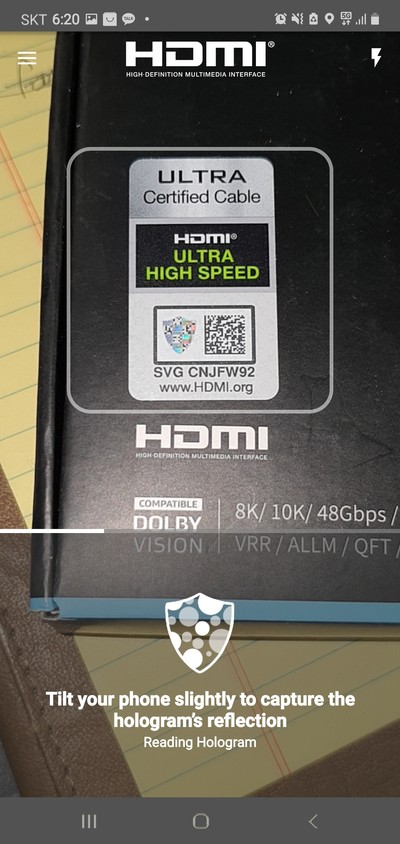

iPhone  및 Android 용 공식 HDMI 인증 앱을 사용하여 케이블의 진위 여부를 확인할 수 있습니다.

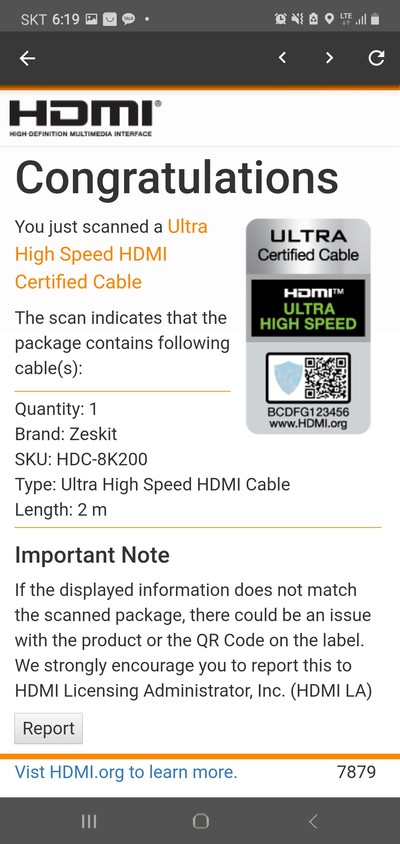

앱을 설치하고 스마트 폰의 카메라를 포장에 대고 기다리십시오. 케이블이 실제로 인증되었음을 알리는 "축하합니다"메시지가 표시됩니다. HDMI Licensing Administrator는 케이블 이름이 외부 재킷에도 인쇄되어야한다고 말합니다.



케이블이 테스트에 실패하거나 상자에 홀로그램이나 스티커가없는 경우 테스트되지 않은 것입니다. 이것이 반드시 작동하지 않는다는 의미는 아니지만 HDMI 2.1 표준에 정의 된 초당 48Gbits를 모두 전달할 수 있다는 보장도 없습니다.

케이블이 "인증"되었다는 인상을 받았지만 테스트에 실패한 경우 케이블을 반환하고 환불을 받아야합니다.

Belkin 및 Zeskit의 케이블과 같은 대부분의 유명 브랜드 케이블 은 독립적으로 테스트 및 인증되었지만 항상 확인해야합니다.

muritzy.tistory.com/2454

[HDMI2.1] Zeskit 2M Ultra High Speed HDMI® Cable Certification unpacking



저렴한 HDMI 케이블의 문제점

홈 엔터테인먼트 설정 문제를 해결하는 것은 시간이 많이 걸리고 실망 스러울 수 있습니다.
특히 믹스에 수신기 나 사운드 바가있는 경우 더욱 그렇습니다.
인증된 케이블을 구입할 때 잠재적 인 문제 목록에서 적어도 하나의 변수를 제거하는 것입니다.



사용중인 케이블이 제대로 작동하지 않는지 확인할 수있는 몇 가지 특정 문제가 있습니다.
이는 초당 18Gbits 사양을 초과하는 애플리케이션에서 구형 HDMI 2.0b 케이블을 사용하려고 할 때 종종 나타납니다.

Xbox Series X 또는 PlayStation5에서 4K/120Hz로 실행되는 1~2개의 게임을 플레이 할 때까지 문제가 발생하지 않을 수 있습니다. 이러한 문제에는 아무것도하지 않는 검은 색 화면부터 이상한 아티팩트 및 "반짝임"까지 모든 것이 포함됩니다. 무작위로 나타납니다.



갑작스러운 정전 또는 깜박임이 발생하거나 TV에 "핸드 셰이크"문제가 발생했다는 오류 메시지가 표시 될 수 있습니다. 이는 케이블이 작업에 적합하지 않기 때문에 TV와 소스 장치가 제대로 통신 할 수 없음을 의미합니다.





케이블을 저렴하게 구입하고 싶을 수 있습니다. 특히 장거리 주행의 경우 더욱 그렇습니다. HDMI 케이블이 매우 비쌀 수있는 곳입니다. 케이블이 길수록 신호가 목적지에 도달하기 전에 더 많이 저하 될 수 있습니다. 그렇기 때문에 최상의 케이블은 대역폭 요구 사항과 일치하는 가장 짧은 케이블입니다.



"이상적인"케이블 길이는 없지만 4K 해상도와 높은 프레임 속도 (120Hz)의 경우 10 피트 (3 미터) 이하의 HDMI 케이블을 사용하는 것이 좋습니다. 낮은 해상도의 경우 상한은 20 (6 미터)에서 50 피트 (10 미터) 사이입니다. 긴 케이블을 사용 중이고 문제가 발생하는 경우 더 짧은 케이블을 테스트하십시오.



광섬유가 통합 된 HDMI 케이블 은 더 오랜 시간 동안 더 나은 성능을 제공 할 수 있습니다 . 안타깝게도이 글을 쓰는 시점에는 광섬유를 사용하는 초고속 HDMI 케이블이 시장에 나와 있지 않습니다. 지금은 가능하면 소스 장치를 TV에 더 가깝게 이동하는 것이 좋습니다.



HDMI 케이블 속임수에 빠지지 마십시오

많은 소매점에서 TV 또는 기타 홈 엔터테인먼트 장치를 구입할 때마다 HDMI 케이블로 상향 판매를 시도합니다. 그러나 종종 장치와 함께 상자에 하나가 포함됩니다. 불필요하게 더 많은 돈을 지출하기 전에 설정을 테스트하는 것이 좋습니다.



인증 된 케이블은 비용이 더 많이 들지만 은행을 망가뜨려서는 안됩니다. 과도하게 가격이 책정 된 케이블에주의하십시오. 그들은 당신이 더 높은 품질의 제품을 얻는 것처럼 보이게하지만 그것은 당신이 지불 할 필요가없는 프리미엄입니다.



금색 커넥터는 종종 더 나은 품질의 신호를 제공하는 데 사용되지만 화려 해 보이는 것 이상으로 거의 작동하지 않습니다. 금은 전도성이 높은 금속이지만 대부분의 케이블을 구성하는 금속도 마찬가지입니다 (순금은 아닙니다).



꼬인 코드는 더 오래 지속될 수 있지만 HDMI 케이블은 일반적으로 많은 마모를 일으키지 않습니다. 항상 꽂고 뽑을 것이라는 것을 알고있는 케이블을 구입하지 않는 한, 내구성이 매우 뛰어난 케이블이 필요하지 않습니다.



HDMI 2.1 케이블이 필요하십니까?

HDMI는 High Definition Multimedia Interface의 약자입니다. 게임 콘솔과 같은 소스 장치에서 디스플레이 또는 수신기로 디지털 신호를 전송하도록 설계되었습니다. HDMI 표준이 많이 수정되었으며 최신 버전은 HDMI 2.1입니다.

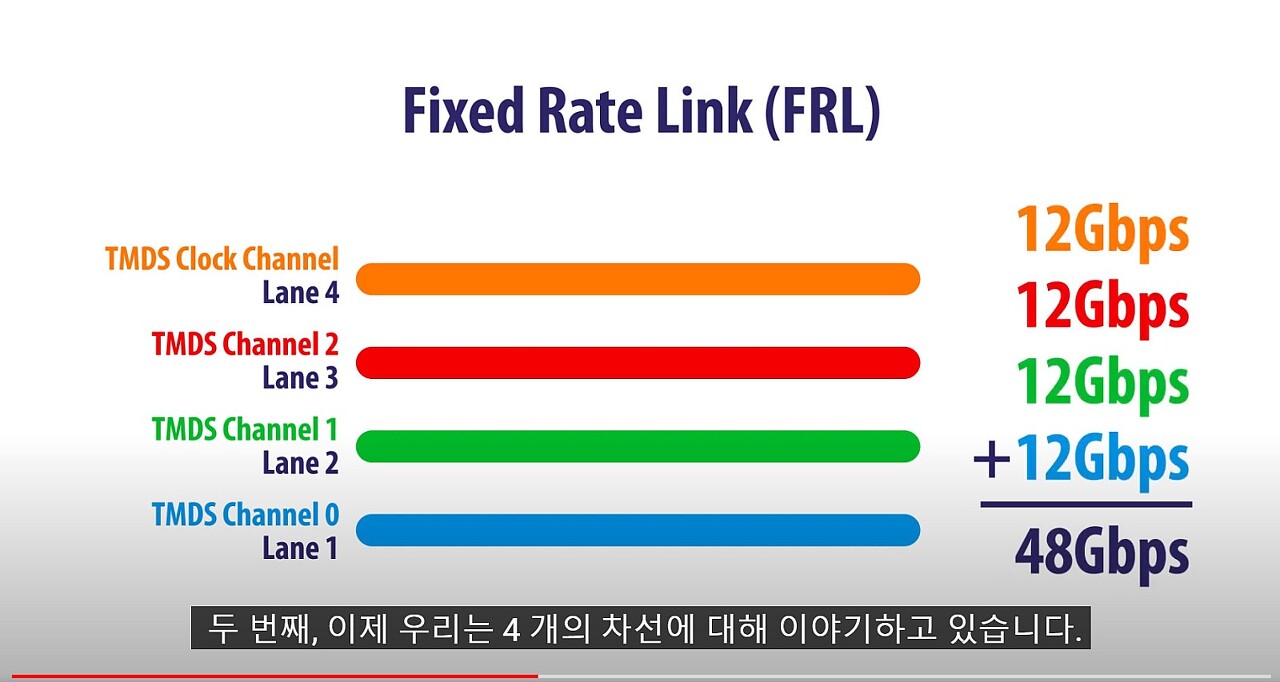

이전 HDMI 2.0b 표준과 새로운 2.1의 가장 큰 차이점은 한 번에 전송할 수있는 데이터 양입니다. HDMI 2.0b는 초당 18Gbits로 제한되는 반면 HDMI 2.1은 초당 48Gbits의 전체 대역폭을 지원합니다. 즉 2.1은 초당 60 프레임으로 8K 비디오를 전송하거나 초당 120 프레임으로 4K 비디오를 전송할 수 있습니다.

NVIDIA

HDMI 2.1 사양에는 다음과 같은 다른 새로운 기능도 많이 있습니다.

•  가변 재생률 게임을위한 HDMI VRR .
• 호환되는 TV에서 "게임 모드"를 자동으로 시작하는 ALLM (Auto Low Latency Mode).
• 사운드 바 및 수신기를 구동하기위한 향상된 오디오 리턴 채널 (eARC) 지원.

4K/120Hz 또는 8K/60Hz를 출력하는 HDMI 2.1 소스 장치가있는 경우 HDMI 2.1 케이블 만 필요합니다. 비디오 체인의 모든 장치는 또한 혜택을 받으려면 HDMI 2.1과 호환되어야합니다.



PlayStation 5와 같은 HDMI 2.1 소스 장치가 있어도 기존 TV 또는 수신기를 사용하여 초당 60 프레임으로 4K 게임을 즐길 수 있습니다. 사용하려는 경우에만 증가 된 대역폭이 필요합니다.

마이크로 소프트

Xbox One X, PlayStation 4 Pro 및 NVIDIA의 20 시리즈와 같은 구형 장치 및 카드는 HDMI 2.0b로 제한되어 있으므로 더 빠른 케이블로 인한 이점을 얻을 수 없습니다. 그렇기 때문에 명확한 이유가없는 한 값 비싼 HDMI 케이블을 사지 말아야합니다.



HDMI 2.1 기능이 포함 된 대부분의 장치는 상자에 호환되는 고속 케이블이 함께 제공됩니다. 여기에는 Xbox Series X와 PlayStation 5가 모두 포함되며, 둘 다 120Hz에서 4K를 출력 할 수 있습니다. 이 케이블을 애프터 마켓 제품으로 교체해도 더 나은 성능을 얻을 수 없습니다.
(주) PS5의 경우, HDMI케이블을 별도로 준비할 경우, HDMI2.1 케이블을 반드시 사용하도록 권장하고 있습니다.





HDMI 2.1이 이제 막 시작되었습니다

Xbox Series X, PlayStation5 및 NVIDIA의 30 시리즈 그래픽 카드는 시장에 출시 된 최초의 HDMI 2.1 장치였습니다. 2019-20 년에 출시 된 소수의 TV에만 이를 지원하는 포트가 있습니다.



그러나 새로운 사양은 8K 지원 TV 및 장치의 첫 번째 물결에 대응하여 설계되었으며, 대부분은 여전히 ​​주류 채택에서 몇 년이 걸리지 않았습니다. 앞으로 몇 년 동안 더 많은 HDMI 2.1 장치 및 액세서리 (케이블 포함)가 시장에 출시 될 것입니다.



결국 Amazon Basics와 같은 예산 브랜드조차도 인증없이 저렴한 가격으로 초당 48Gbit의 대역폭을 지원하는 초고속 케이블을 판매하기 시작할 것입니다.



그때까지는 오늘날 구입하는 인증 된 초고속 케이블이 앞으로 몇 년 동안 유용 할 것이라는 점을 기억하십시오. 현재 대부분의 사람들은 HDMI 2.1이 필요하지 않습니다. 그렇다면 게임용 TV를 구입하는 것입니다.



www.howtogeek.com/703147/how-to-avoid-buying-a-fake-hdmi-2.1-cable/

How to Avoid Buying a “Fake” HDMI 2.1 Cable



========================================

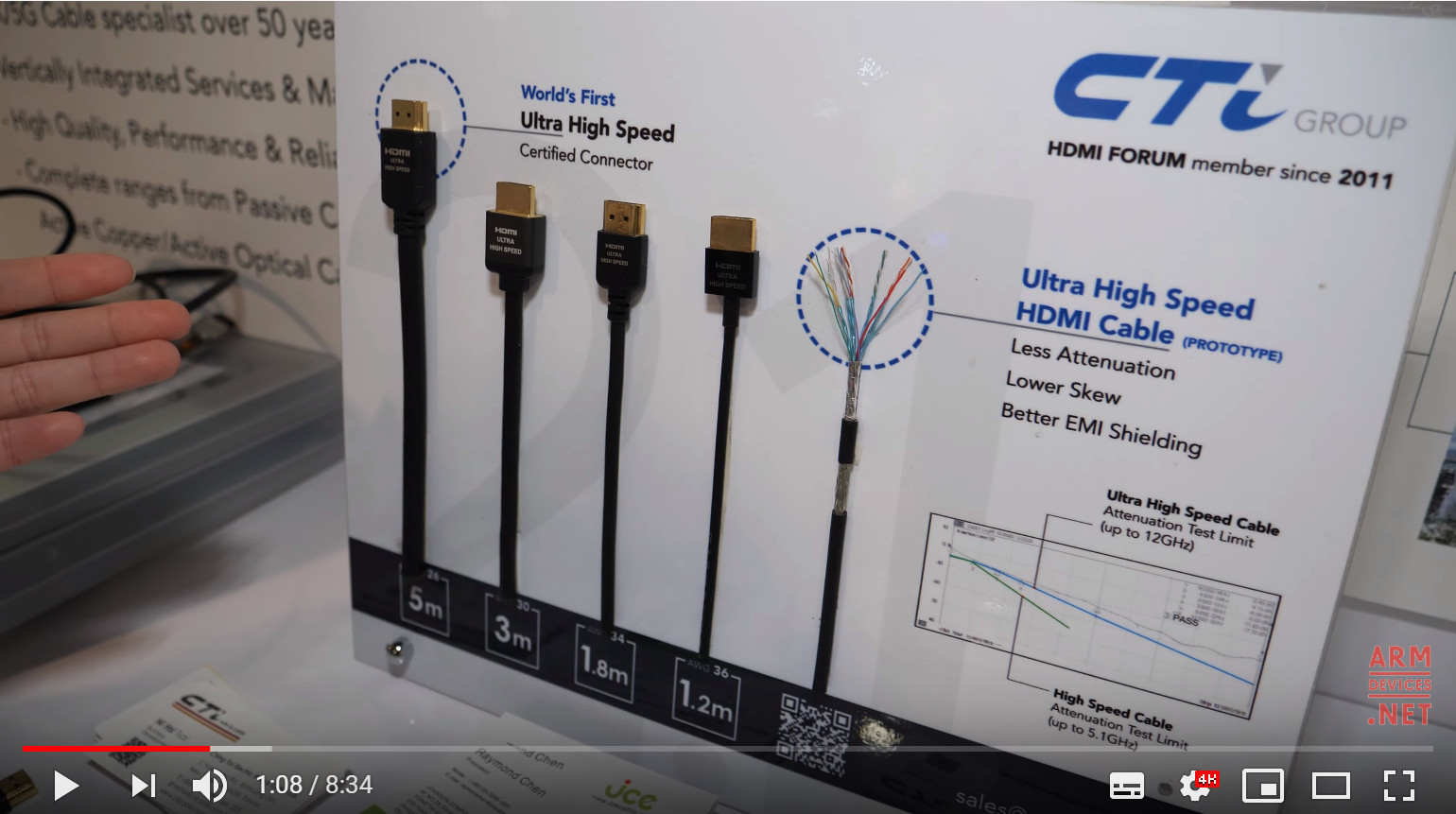

HDMI 2.1 cable은 케이블 두께에 따라서, 지원되는 전송거리가 달라집니다.

하기에 제일 얇은 HDMI 2.1 케이블은
주로 일본쪽에서 선호하는데, 1.2M까지를 지원할 수 있고,
(기술적으로 무조건 두꺼운 케이블이 좋은 것은 아니고,
HDMI2.1 인증 test성능을 유지하면서, 케이블 쉴드를 잘 해서
얇게 만들수 있는 것이 최고의 케이블 기술이라고 합니다.)

맨 왼쪽의 두꺼운 케이블로는 5M까지 지원이 가능하다고 합니다.
(패시브타입 5M이상은 아직 정식 HDMI 2.1 인증 케이블이 없습니다.)



이는 케이블 선재의 두께에 따라서 전송거리가 달라지기 때문이라고 합니다.





하기와 같은 EMI 자동test기기를 통하여
HDMI2.1 cable의 EMI 성능을 체크 할 수 있도록 하였다고 합니다.  (HDMI2.1인증케이블기준)





예를 들어, 과거에는 3 개의 비디오 채널에서 하나의 데이터 속도 만 측정하면되었습니다.
48G에서는 3, 6, 8, 10 및 12Gbs의 5 가지 데이터 전송률이 있으며,
동시에 구동되는 4 개의 전체 채널에서 테스트해야합니다.
이것은 3 개의 아이 다이어그램에서 20 개로 TD 측정을 증가시킵니다.

출처 :​ https://www.cepro.com/audio-video/48g-testing-for-active-passive-hdmi-cables-gets-complex/





Zeskit HDMI2.1 인증케이블 (30AWG-3m 테스트 결과)



HDMI2.1 참조 게시글 목록



[HDMI2.1] Zeskit 2M Ultra High Speed HDMI® Cable 테스트및 사용기..

cafe.naver.com/mk802/40234

[HDMI2.1] Zeskit 2M Ultra High Speed HDMI® Cable 테스트및 사용기..





ㅡ 게임 테스트.

FreeSync(VRR) 활성화를 위하여 TV의 게임모드를 활성화 하였습니다.

​

데스 스트랜딩

youtu.be/Qsd4BqitH0w



와치독스 리전

youtu.be/YzY2VDWH7gA





About this item



Cable length: 2 meters / 6.5 feet

48Gbps bandwidth for latest features HDR, HDCP 2.2 & 2.3, DTS:X, Dolby Atmos, Dolby Vision

8K60, 4K120 & up to 10K resolution, Dynamic HDR, eARC, ALLM, QFT, QMS, VRR

Certified connectors, thiner and softer cord for easier installation. Exceeds the requirements of latest international EMI standards to significantly reduce interference with wireless services such as Wi-Fi.

Backward compatible with earlier versions of HDMI and can be used with existing HDMI devices. 2-Year Warranty provided directly by Zeskit





[HDMI2.1] Zeskit Ultra High Speed HDMI® 3M, 5M(CL3 In-Wall) cable 리뷰
muritzy.tistory.com/2457

[HDMI2.1] Zeskit Ultra High Speed HDMI® 3M, 5M(CL3 In-Wall) cable 리뷰



HDMI2.1 자가인증 HDMI케이블도 정상동작되는 제품도 있기 떄문에
일부러 비싼 인증케이블만을 구입하실 필요는 없겠습니다만,

4K@120fps / 8K@60fps 영상재생시, 문제점이 나타나면
test비교목적으로 레퍼런스로 HDMI2.1 인증 케이블 1개는 가지고서
계시는 것이 이후 정신건강에 좋을 듯 합니다. ^^
==> 고가의 최신 제품들을 구입한 후,
영상이 제대로 나오지 않으면
갑자기 멍 ~~ 해 질 수 밖에는 없더군요 ^^;;

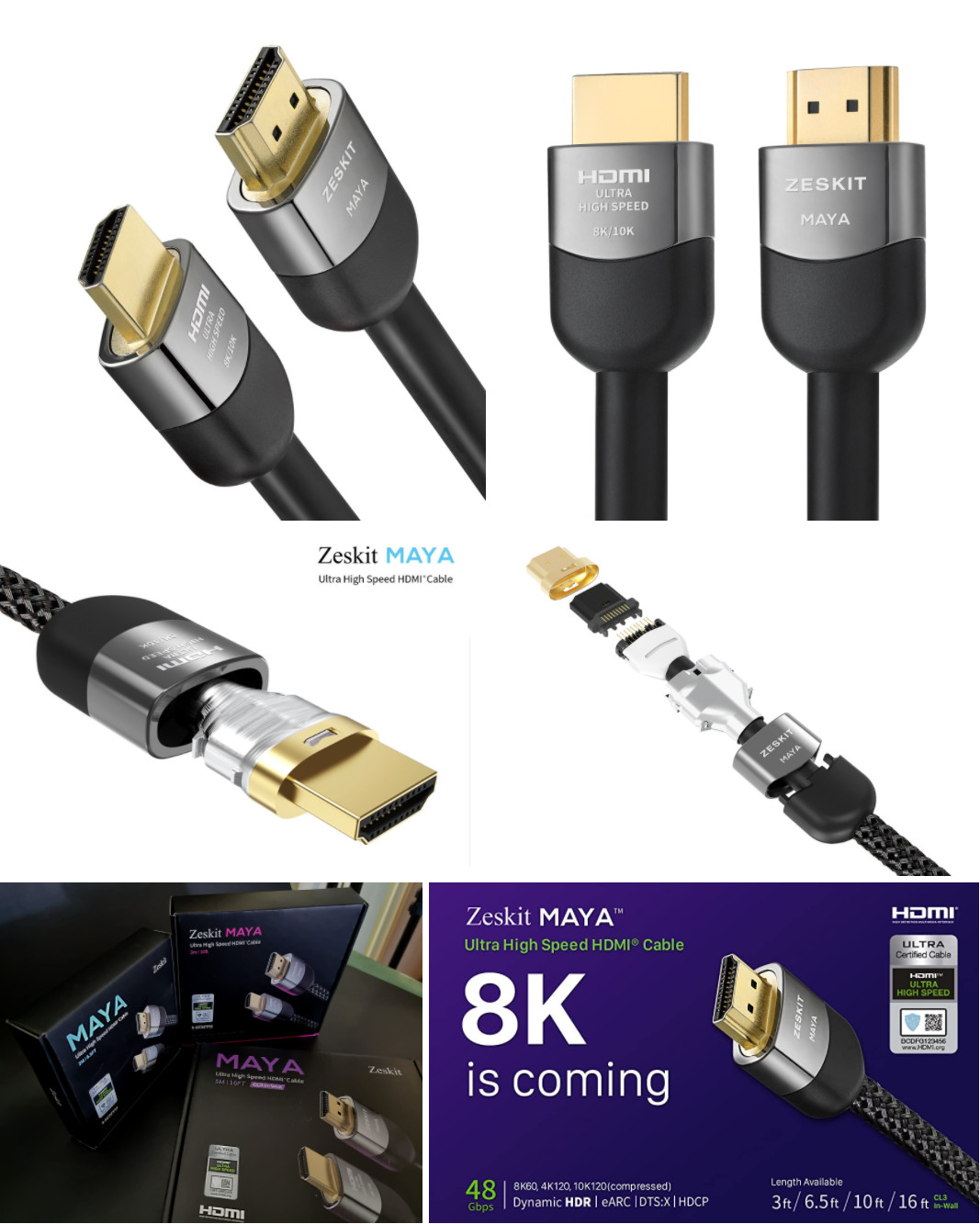

Zeskit HDMI 2.1 인증 케이블 - 분해 이미지 & FAQ

https://muritzy.tistory.com/2496

Zeskit HDMI 2.1 인증 케이블 - 분해 이미지 & FAQ





[HDMI2.1] PS5에서 HDMI2.1 보급에 기대. "4K120A"뭐야? HDMI 최신 동향 (2021년)
muritzy.tistory.com/2461

[HDMI2.1] PS5에서 HDMI2.1 보급에 기대. "4K120A"뭐야? HDMI 최신 동향

[HDMI2.1] RTX 3090 및 3080 그래픽 카드를위한 최고의 HDMI 2.1 케이블
muritzy.tistory.com/2433

[HDMI2.1] RTX 3090 및 3080 그래픽 카드를위한 최고의 HDMI 2.1 케이블





[HDMI2.1] PS5 HDMI 2.1 인터페이스에서 실측 측정 : 대역폭이 1/3 감소했습니다.
muritzy.tistory.com/2452

[HDMI2.1] PS5 HDMI 2.1 인터페이스에서 실측 측정 : 대역폭이 1/3 감소했습니다.

[8K] "NVIDIA Vs AMD" HDMI 2.1 비디오카드 승자는? + FRL 48Gbps & 차세대 콘솔 XBox Serise 와 PS5에서HDMI2.1 상태 정보

cafe.naver.com/mk802/40094

[8K] "NVIDIA Vs AMD" HDMI 2.1 비디오카드 승자는? + FRL 48Gbps & 차세대 콘솔 XBox Serise 와 PS5에서HDMI2.1



[HDMI 2.1] Ultra High Speed HDMI 2.1 Cables & test equipment at CES 2019

muritzy.tistory.com/2053

[HDMI 2.1] Ultra High Speed HDMI 2.1 Cables & test equipment at CES 2019









HDMI 2.1이란 무엇입니까?

HDMI는 10 년 넘게 대부분의 게임 콘솔, PC 및 외부 디스플레이 어댑터에 대한 주류 연결이었으며 그럴만 한 이유가 있습니다. 단일 케이블을 통해 비디오와 오디오를 전송하면서 가장 인기있는 해상도와 재생률을 지원하는 환상적인 다목적 커넥터입니다. 그리고 그것은 항상 좋아지고 있습니다.

HDMI 2.1의 이점은 많고 중요합니다. HDMI가 거의 모든면에서 최근의 DisplayPort 연결 과 경쟁 할 수 있다는 것은 오랜만에 처음 입니다. HDMI 2.1이 지원할 수있는 새로운 고해상도에 대한 집중 과정을 보려면 여기 에서 8K 에 대해 읽어보십시오 .

HDMI 2.1은 무엇을 의미합니까?

HDMI 연결은 2002 년 1 세대 출시 이후 먼 길을 걸어 왔습니다. 이후 버전에서는 더 높은 해상도 및 재생률, 더 나은 색 깊이, 더 넓은 색 영역 지원에 대한 지원이 향상되었습니다. 그러나 이는 상대적으로 점진적인 업데이트 였지만 HDMI의 전체 최대 전송 비트 전송률은 거의 15 년 동안 개발 된 동안 3.5 배만 증가했습니다.

HDMI 2.1의 이점은 훨씬 더 큽니다. HDMI 2.1이란 무엇입니까? 이전 2.0 버전의 18Gbps 에서 단 1 세대에 48Gbps 로 뛰어 올랐던 최대 대역폭을 가진 새로운 표준입니다 . 최대 데이터 속도는 14.4Gbps에서 42.6Gbps로 증가했으며 이전 세대의 모든 HDMI가 3 개만 지원하는 4 개의 데이터 채널을 지원합니다. 처음으로 DSC (디스플레이 스트림 압축)도 지원합니다.



이 모든 것은 HDMI 2.1 연결이 훨씬 더 많은 데이터가 풍부한 스트림을 지원한다는 것을 의미합니다. 이를 통해 최대 144Hz (압축시 240Hz), 60Hz에서 5K, 30Hz (압축시 최대 120Hz)에서 8K까지 4K 디스플레이를 처리 할 수 ​​있습니다. 이것은 HDMI를 훨씬 더 경쟁력있는 표준으로 만드는 엄청난 도약입니다.

또한 HDMI 기능 세트를 개선하여 동적 HDR 메타 데이터 , 향상된 오디오 리턴 채널, 가변 재생률, 자동 저 지연 모드, 빠른 미디어 전환 등을 추가합니다.

HDMI 2.1을 받아야합니까?

HDMI 2.1은 현재와 미래의 최고의 해상도와 재생률을 지원하는 미래 보장형 연결입니다. 하지만 지금 당장 업그레이드 할 가치가 있습니까? HDMI 2.1은 그만한 가치가 있습니까?

보려는 미디어의 종류와 보는 방법에 따라 다르지만 HDMI 2.1은 다른 HDMI 커넥터보다 권장할만한 가치가 있습니다. 두 대의 비교 가능한 TV 중 하나를 선택할 수 있고 한 대에는 HDMI 2.1이있는 경우 업그레이드 할 가치가 있습니다. 새로운 기능을 모두 사용하지 않을까 걱정하지 않고 차세대 장치를 연결할 수 있습니다.

게이머라면 두 배로 중요합니다. 48Gbps HDMI 케이블 은 1440p 및 4K 해상도에서 이전에 나온 어떤 HDMI 케이블보다 빠른 재생률을 지원합니다. 현재 또는 미래에 더 높은 재생률로 디스플레이에서 게임을 할 계획이라면 HDMI 2.1이 사용할 디스플레이 케이블입니다 (옵션으로 DisplayPort가없는 경우).

HDMI 2.1이 필요한가요? 새 TV를 구입할 때 물어볼 수있는 질문입니다. 대답은 조만간 그것을 활용하려고 노력할 것이므로 가능하면 그렇게하십시오. 디스플레이가 더 높은 해상도와 재생률을 지원하거나 현재 또는 차세대 게임 콘솔 과 같은 새로운 HDMI 2.1 호환 장치를 향후 구매할 계획이라면 확실히 옵션으로 원할 것 입니다. 2020 년 휴가 시즌에 출시되는 새로운 Xbox 또는 Playstation 콘솔을 구매할 계획이라면 8K TV가 필요하며 HDMI 2.1 케이블이 필요합니다. Sony는 PS5에서 8K 지원을 확인했으며 Microsoft는 새로운 콘솔로이를 따를 것입니다.

%% 구형 HDMI 케이블이 HDMI 2.1에서 작동합니까?

HDMI 표준의 가장 큰 장점 중 하나는 케이블을 세대별로 교체 할 수 있다는 것입니다. HDMI 2.0 용으로 설계된 케이블 에 HDMI 1.4 연결에서 잘 작동하고, 그 반대의 것입니다. 모든 추가 대역폭에는 최상의 지원을 위해 차세대 하이 엔드 케이블이 필요하기 때문에 HDMI 2.1에서는 변경됩니다. 그러나 필수는 아닙니다.



궁금한 점이 있다면 HDMI 2.1 케이블이 필요한가요? 대답은 '예'이지만 반드시 바로 그런 것은 아닙니다.
HDMI 2.0 케이블은 높은 대역폭을 활용하지 않으려는 경우 TV의 HDMI 2.1 연결에서 잘 작동합니다. HDMI 2.1 연결에 연결하면 HDMI 2.0 케이블로 60Hz에서 4K 콘텐츠를 즐길 수 있습니다.

하지만 결국에는 HDMI 2.1 케이블이 필요합니다. HDMI 2.1은 그만한 가치가 있습니까? 예, 준비가되면. 먼저 호환되는 디스플레이를 구입하는 것이 새로운 HDMI 표준으로 점진적으로 업그레이드하는 가장 저렴한 방법 일 수 있지만 준비가되면 고품질 호환 케이블을 구입 하여 HDMI 2.1을 경험할 수 있는지 확인하십시오. 당신이 그것을 좋아하는 방법입니다. 신호를 다른 것으로 변환해야하는 경우 고품질 HDMI 어댑터도 사용할 수 있습니다.



DSC (Display Stream Compression)



출처: https://muritzy.tistory.com/2433 [Eddy Lab]

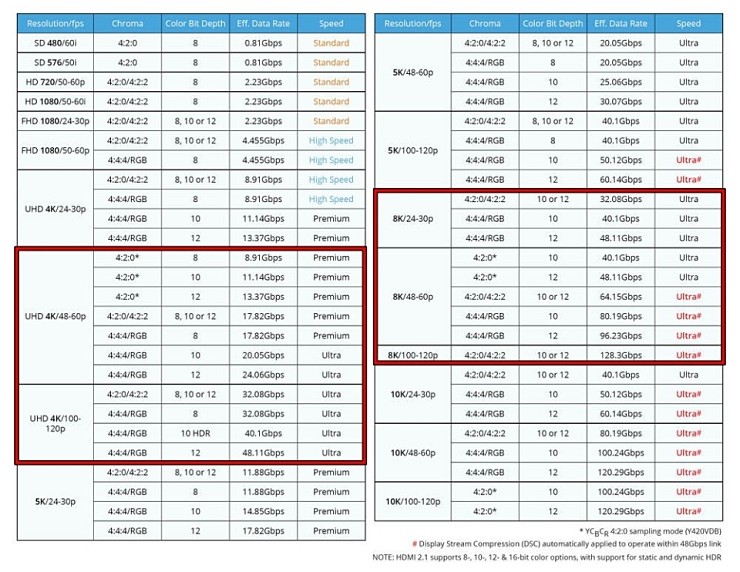

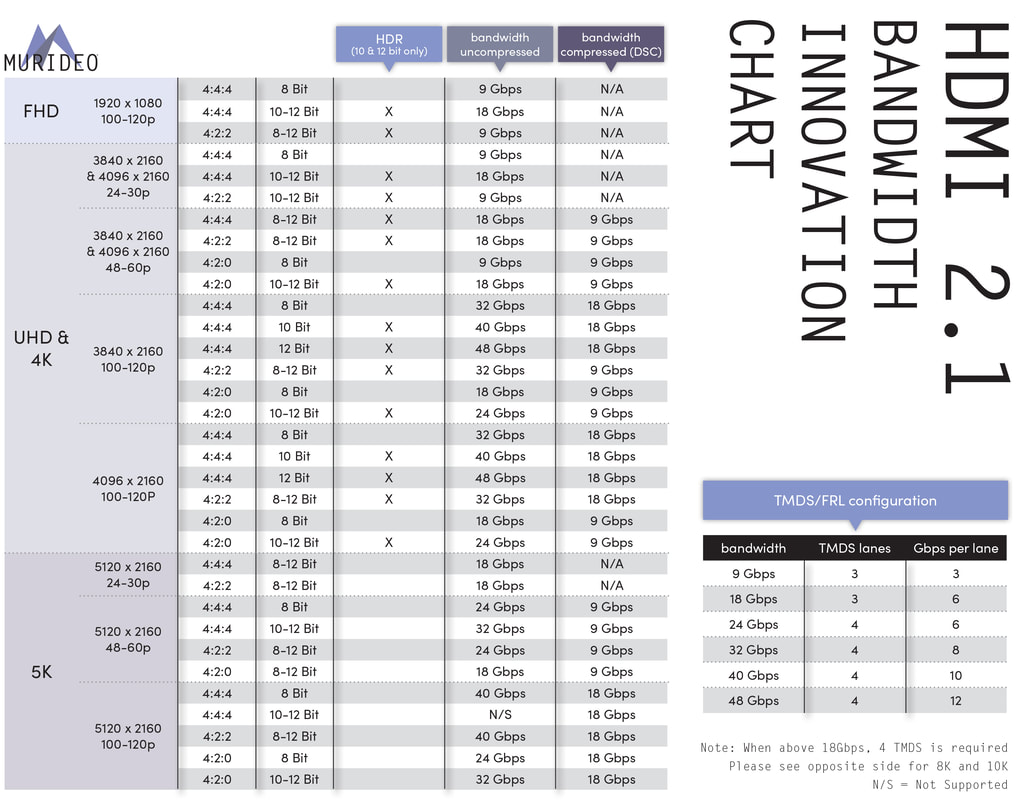

www.murideo.com/data-rate-chart.html



​

https://www.youtube.com/watch?v=QmAwvVIb-BU&feature=emb_logo



​

​

​

​

​

​

​

​

​

​

​

​

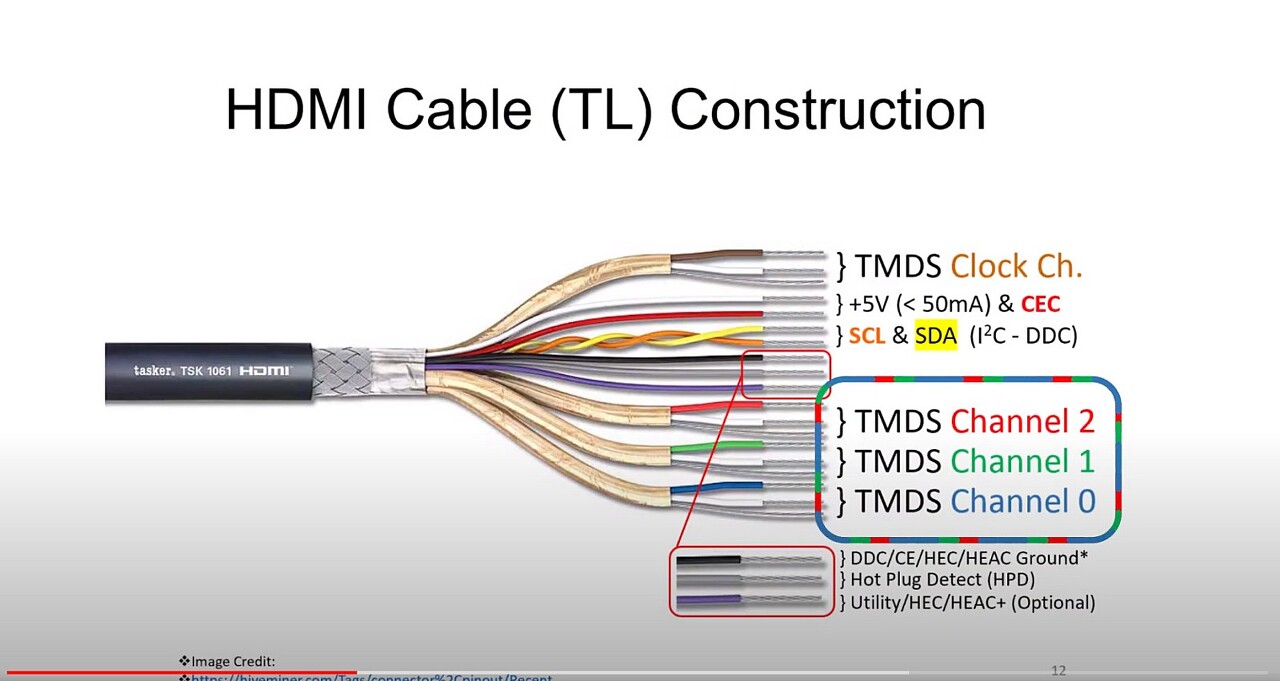

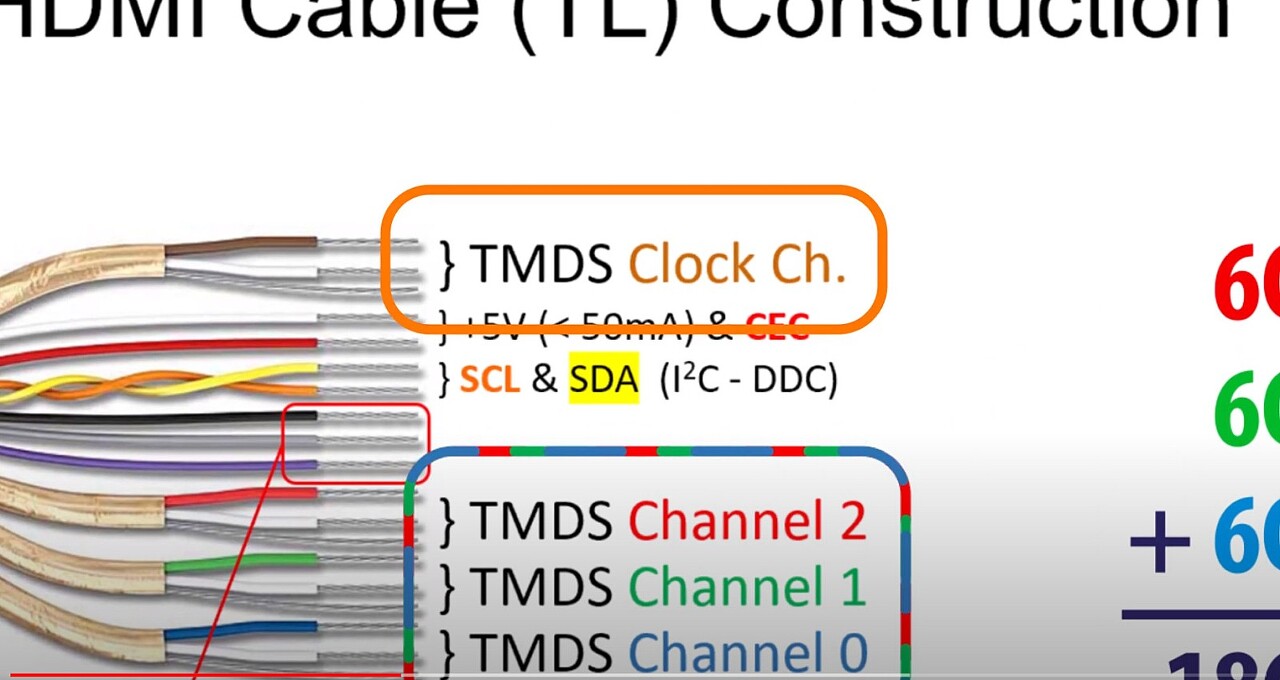

(Mis)understanding HDMI 2.1

​

주어진 TV는 표준화 된 E-EDID를 통해 PlayStation 5 또는 Xbox Series에 기능을 신호합니다 (콘솔이 TV의 기능을 자동으로 감지하고 그에 따라 출력을 전환 할 수있는 이유). 그런 다음 콘솔은 설계 방식에 따라 특정 HDMI 모드를 선택합니다. PS5 및 XSX는 동일한 TV에 대해 반드시 동일한 HDMI 모드를 선택하지 않으며 실제로는 그렇지 않습니다. HDMI 2.1 지원 TV 중 하나에서 PS5는 현재 기본 모드를 HDMI 2.1 FRL 속도 4로 설정 한 반면 Xbox Series X는 현재 HDMI 2.1 FRL 속도 5로 설정합니다. 그러나 이는 확정적이지 않으며 많은 것을 알려주지 않습니다. 콘솔이 무엇을 할 수 있는지 정확히 알려주지는 않습니다.

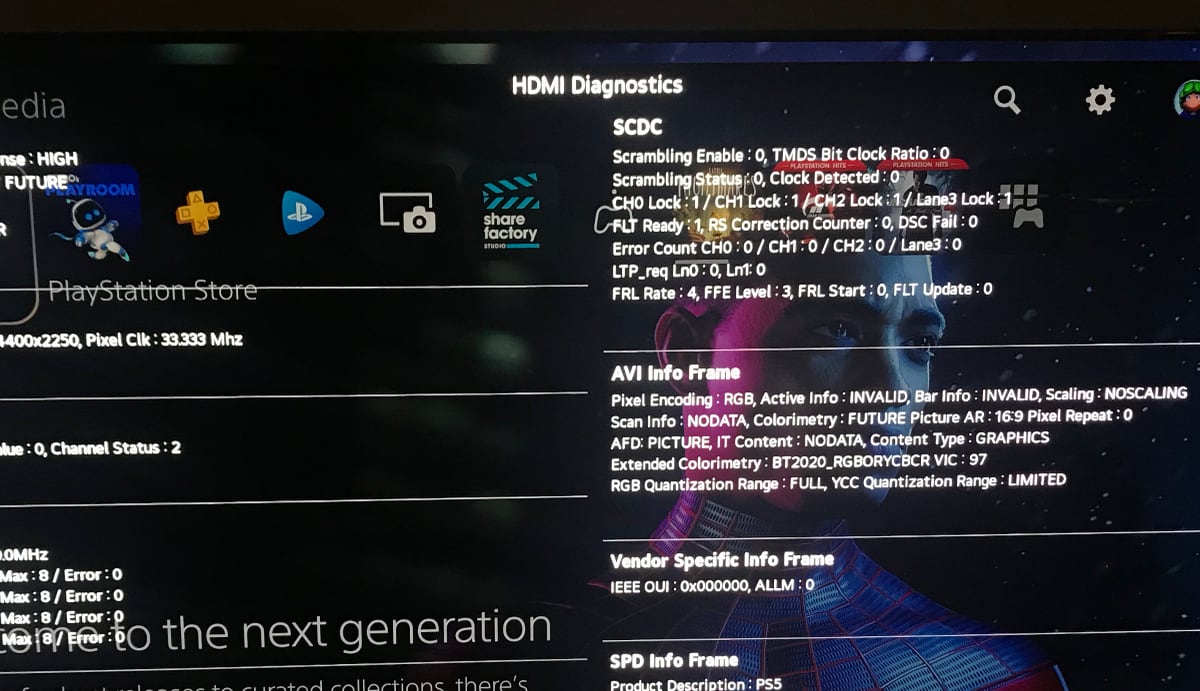

PLAYSTATION 5의 HDMI 2.1 출력 예

XBOX SERIES X의 HDMI 2.1 출력 예

​

​

여기에는 더 심층적 인 조사가 필요한 많은 디자인 선택 사항이 있습니다. 예를 들어 PS5가 8K 출력과 VRR을 활성화하고 Xbox Series X가 8K 출력을 활성화하는 향후 펌웨어 업데이트는 상황을 바꿀 수 있습니다.

​

https://www.flatpanelshd.com/focus.php?subaction=showfull&id=1606135005

(Mis)understanding HDMI 2.1



액티브 및 패시브 HDMI 케이블에 대한 48G 테스트가 복잡 해짐

​

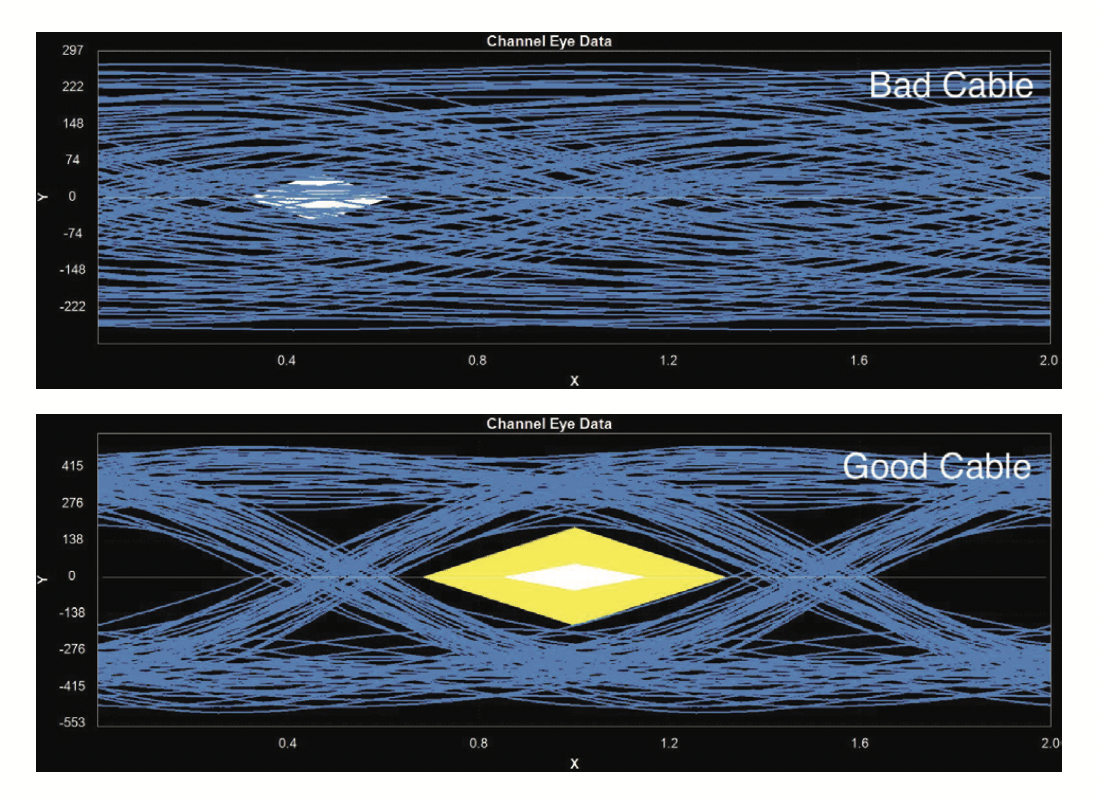

HDMI2.0 18G (Bad) 케이블과 HDMI2.1 48G (Good) 케이블의 차이에 대한 Labs Test 비교로 쉽게 명백하게 입증되었습니다.

HDMI2.0 18G (Bad) 케이블과 HDMI2.1 48G (Good) 케이블의 차이에 대한 Labs Test 비교로 쉽게 명백하게 입증되었습니다.

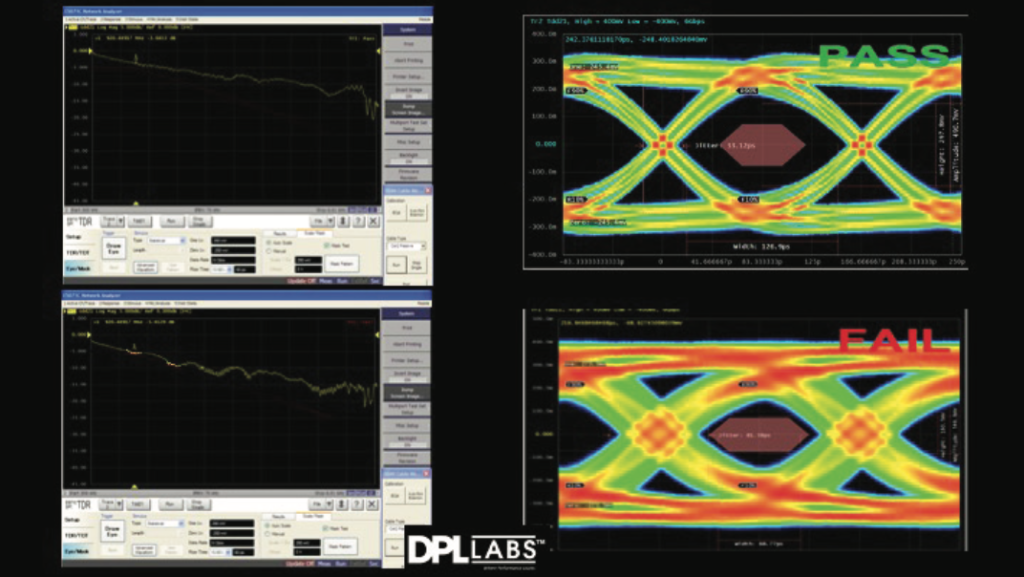

새로운 48G 케이블 제품을 효과적으로 테스트하려면 FD (Frequency Domain) 및 TD (Time Domain) 테스트 플랫폼을 통해 실행해야합니다. FD는 기본 참조 데이터 지점을 제공하지만 시간이 아닌 주파수 별 테스트 만 지원합니다. 실제 거래는 디지털 충실도를 검사하는 데 역사적으로 사용되는 매우 필요한 Eye Diagram을 제공하는 TD 측정입니다.

​

샘플 케이블이있는 FD 및 TD를 보여줍니다. 상단 이미지는 좋은 케이블을 보여줍니다. 왼쪽은 FD이고 오른쪽은 TD입니다. 그러나 아래쪽 이미지는 실패한 TD를 보여 주지만 FD는 괜찮아 보입니다. TD 테스트가 아니었다면이 케이블이 미끄러 져서 48G 시스템에서 작동하지 않았을 것입니다.

그림 2 : Failed Time Domain 테스트는 양호 해 보이지만 실제로는 48G 시스템에서 작동하지 않는 케이블을 찾아 낼 수 있습니다.

현재의 18G 시스템과 비교할 때이 새로운 48G 패키지는 넓은 작동 범위와 기능 세트로 인해 테스트 절차를 크게 늘려야하는 훨씬 더 강력한 기능을 제공합니다.

​

예를 들어, 과거에는 3 개의 비디오 채널에서 하나의 데이터 속도 만 측정하면되었습니다. 48G에서는 3, 6, 8, 10 및 12Gbs의 5 가지 데이터 전송률이 있으며 동시에 구동되는 4 개의 전체 채널에서 테스트해야합니다. 이것은 3 개의 아이 다이어그램에서 20 개로 TD 측정을 증가시킵니다.

​

https://www.cepro.com/audio-video/48g-testing-for-active-passive-hdmi-cables-gets-complex/

48G Testing for Active & Passive HDMI Cables Gets Complex - CEPRO
