KVM이란?

Keyborad Video Mouse 앞자만 모아놓은 것으로 각각의 PC 및 서버에

하나의 키보드, 모니터, 마우스로 제어할 수 있는 기능을 말한다.



모니터의 USB 포트에 키보드와 마우스를 연결하고 PC 2대를 각각

USB 업스트림 포트에 연결하여 서로 스위칭 하며 하나의 키보드와 마우스로 두대의 컴퓨터를 제어할 수 있다.



필수 KVM 스위치

 창조적 인 작업을하는 데있어 여러 입력 대응의 디스플레이를 사용하여 여러 대의 Mac과 Windows PC에서 전환하여 사용하는 분도 많다. 그 때 괴로운 것이 키보드와 마우스를 두는 곳이다. 책상 위의 공간이 제한되어 있으면 키보드와 마우스는 1 세트에 정리해 버렸 싶고, 키보드 마우스 비용도 늘어나 버린다.



 옛날부터 자주 묻는 것은 키보드 / 마우스 전환 장치, 이른바 'KVM "를 사용하는 방법이지만, 배선이 뒤범벅하는 근원이되기도한다. 하지만 PD2725U에는 KVM 기능이 내장되어있어 PD2725U의 USB 다운 스트림 포트 × 2에 연결된 USB 장치를 2 대의 Mac 또는 Windows PC에서 공유하는 것이 가능하다. 한쪽의 본체를 Thunderbolt 3 다른 한쪽을 USB 3.1 업스트림 포트에 꽂아서 영상 입력과 연동시키는 방법이된다.



 영상 입력 1 개는 Thunderbolt 3에 고정 KVM 스위치에 대한 또 다른 입력을 지정하는 형태이지만, KVM에 연동시키지 않는다면 모든 입력 포트에 다른 장치를 연결하는 것은 문제없이 행할 수있다.

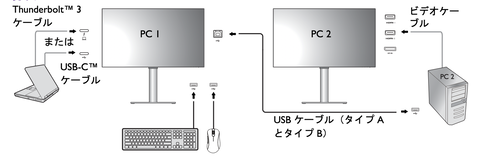

하나의 PD2725U 마우스와 키보드를 연결하여두고, KVM 기능을 이용하여 상류의 본체를 전환 방법이다.   한쪽은 Thunderbolt 3 연결 인 것이 필요함 (그림은 설명서에서 발췌)



PC2 전용 디스플레이가 있어도, PC2와 PD2725U를 USB 케이블로 연결하면 마우스와 키보드를 일원화하는 방법도있다

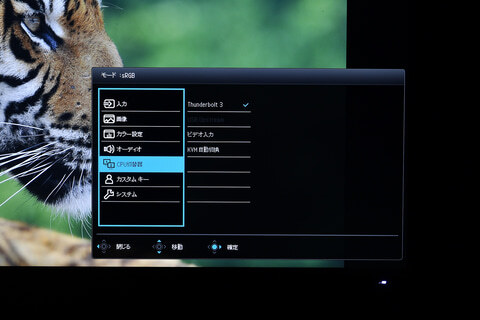

KVM 설정도 OSD에서 실시한다.   Hotkey Puck G2의 버튼에 KVM 버튼을 할당하는 것도 가능하다



PBP (Picture By Picture)는 2 입력 동시 또는 4 입력을 동시에 한 화면에 표시 할 수 있습니다.   각 영상 신호는 PD2725U에서 스케일링 표시되므로 PBP에 넣은 순간에 해상도가 달라진다는 번거 로움은 없다



https://pc.watch.impress.co.jp/docs/topic/special/1352016.html

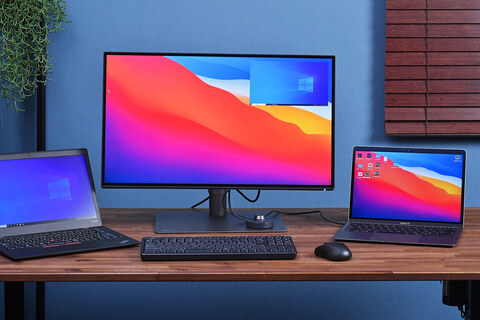

“MacBookと一発で色味が合う! ”クリエイター向け4KモニタBenQ「PD2725U」が超便利だった ~Windows

 動画編集を行なう環境においては、編集ソフトを動作させるPCがキモであることははもちろんだが、映像ソースを表示するディスプレイも無視できない重要な機材だ。

pc.watch.impress.co.jp







KVM이란?

Keyborad Video Mouse 앞자만 모아놓은 것으로 각각의 PC 및 서버에

하나의 키보드, 모니터, 마우스로 제어할 수 있는 기능을 말한다.



모니터의 USB 포트에 키보드와 마우스를 연결하고 PC 2대를 각각

USB 업스트림 포트에 연결하여 서로 스위칭 하며 하나의 키보드와 마우스로 두대의 컴퓨터를 제어할 수 있다.

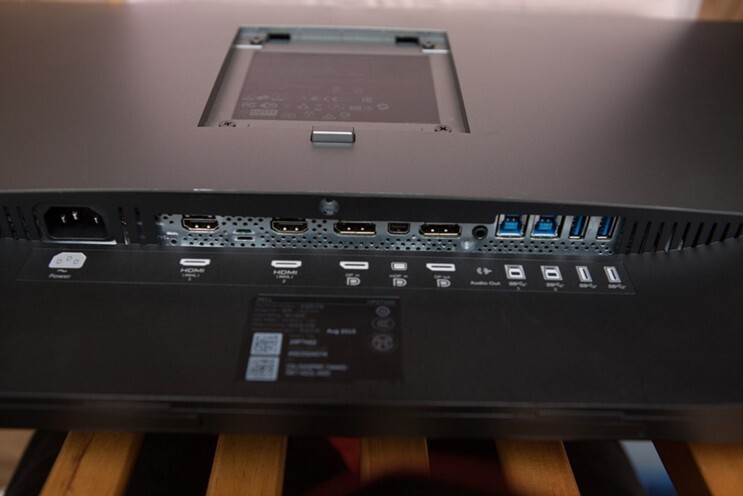

전문가용 모니터답게 뒷면에 많은 단자들이 위치하고 있다.

측면에도 USB 단자가 2개 또 있다.





1. 메인 PC에서 DP - mDP 케이블로 모니터에 연결한다.

2. USB1 업스트림 포트와 메인 PC를 연결한다.

3. 두 개의 USB 다운스트림 포트에 각각 마우스와 키보드를 연결한다.

4. 서브 PC를 HDMI 케이블로 모니터의 2a나 2b에 연결한다.(DP 케이블로 연결해도 된다.)

5. USB2 업스트림 포트와 서브 PC를 연결한다.









출처 : https://m.blog.naver.com/gpicture/220739846529



QHD 델 모니터 UP2716D KVM 기능 사용하기

QHD 해상도 2560 x 1440을 가진 전문가용 델 모니터 UP2716D를 구매했다. 이 녀석이 일반 모니터와는...

blog.naver.com







Mac에서 Dell UltraSharp USB-C 모니터 사용



요약: 다음 문서에는 USB Type-C(USB-C) 케이블을 사용하는 Dell UltraSharp 모니터와 함께 Apple Mac 시스템을 사용하는 방법에 대한 정보가 포함되어 있습니다.



데이지 체인을 사용하여 다중 모니터 설정

  • Mac은 USB-C Thunderbolt 3 연결을 사용하여 모니터 데이지 체인을 지원합니다.
  • 일반적으로 Mac은 데이지 체인 설정을 통해 최대 2개의 모니터를 지원할 수 있습니다(한 모니터는 Mac에 직접 연결되고 다른 모니터는 첫 번째 모니터에 연결됨).
  • 모니터 데이지 체인을 수행하려면 Mac에 Thunderbolt 3 포트가 있어야 하며 첫 번째 모니터(Mac에 직접 연결됨)도 Thunderbolt 3을 지원해야 합니다(예: Dell UP2720Q 모니터).
  • 데이지 체인 모니터에서 지원되는 해상도는 각 모니터에 필요한 대역폭에 따라 더 낮을 수 있습니다.



참고: USB-C(DP 대체 모드)가 있는 Mac은 모니터 데이지 체인을 지원하지 않습니다. 데이지 체인 설정에서 연결된 경우 두 모니터 모두 클론 모드가 됩니다.




PIP, PBP 또는 KVM을 사용하여 다중 모니터 설정

PIP(Picture in Picture) 및 PBP(Picture by Picture)를 사용하면 연결된 컴퓨터 2대와 동시에 모니터를 사용할 수 있습니다. KVM을 사용하면 모니터에 연결된 단일 키보드 및 마우스 세트에서 최대 2개의 컴퓨터를 제어할 수 있습니다.


일부 대형 화면 Dell Ultrasharp USB-C 모니터에는 생산성을 극대화하는 데 도움이 되는 이러한 기능이 함께 제공됩니다.

USB-C가 장착된 Dell Ultrasharp
모니터
PIP/PBP KVM
U4919DW Yes Yes
U4320Q Yes No
U3219Q Yes Yes






PIP, PBP 또는 KVM 스위치를 설정하는 지침은 모니터 사용자 가이드를 참조하십시오.



https://www.dell.com/support/kbdoc/ko-kr/000131273/using-a-dell-ultrasharp-usb-c-monitor-with-a-mac



Mac에서 Dell UltraSharp USB-C 모니터 사용 | Dell 대한민국

증상 증상 정보가 없습니다. 원인 사용 가능한 원인 정보가 없습니다. 해결 목차: USB Type-C를 사용하는 Dell UltraSharp 모니터 모니터 설정 데이지 체인을 사용하여 다중 모니터 설정 PIP, PBP 및 KVM을

www.dell.com





EasyBlue



http://www.easyblue.co.kr/product/product.html



이지블루 - 제품소개, 전문가리뷰, 온라인판매처 안내



www.easyblue.co.kr

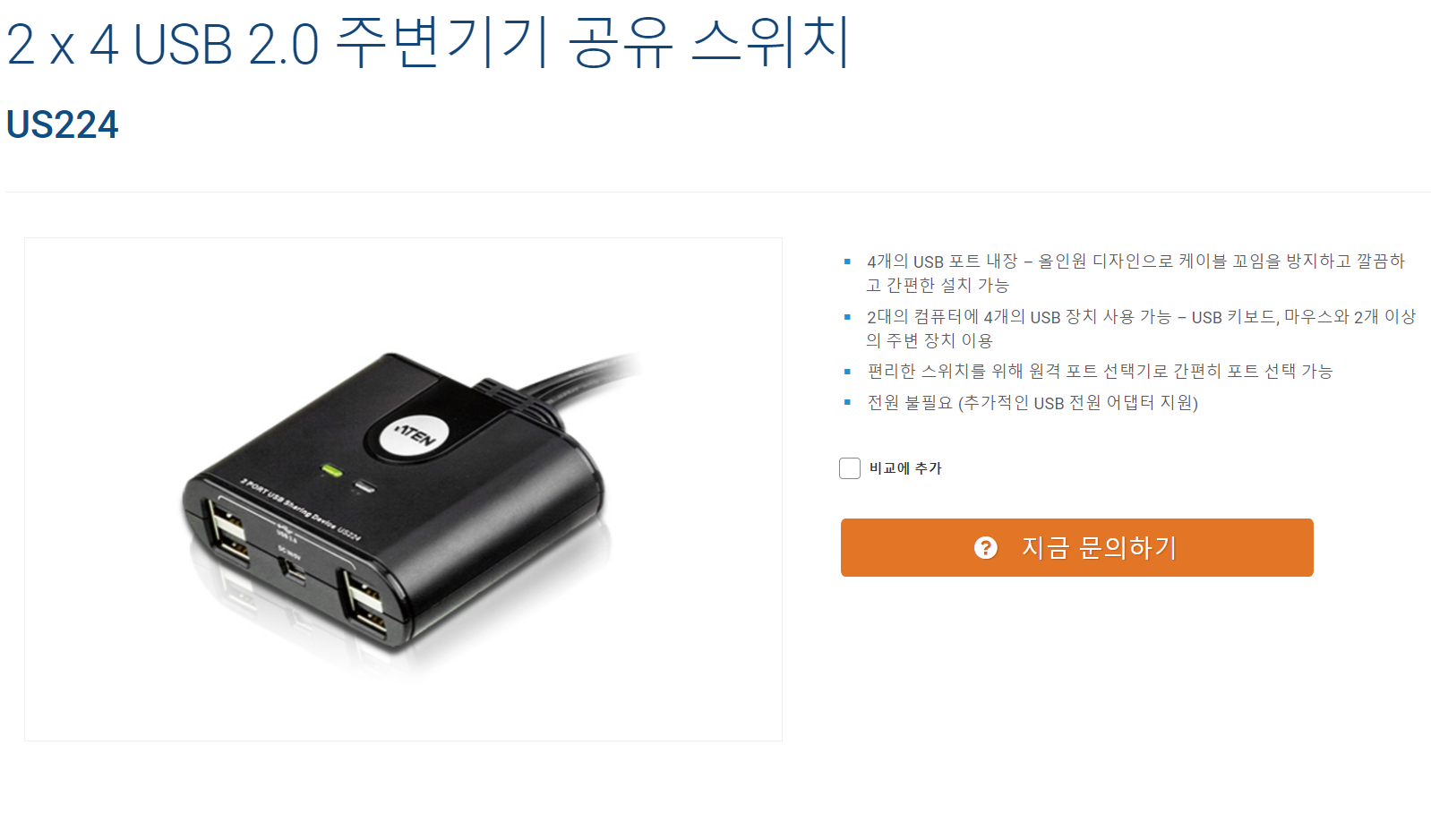

US224는 USB 2.0 주변기기 공유 스위치로 2대의 컴퓨터를 4개의 USB 장치 – 키보드, 마우스 그리고 최대 2개의 주변 장치를 공유하여 사용할 수 있습니다. 각 컴퓨터를 위해 추가 분리된 USB 키보드, 마우스와 주변 장치를 구매하는 추가 비용을 절감할 수 있습니다. US224는 올인원 디자인으로 2개의 분리된 USB 케이블을 컴퓨터에 연결하거나, 케이블 꼬임을 방지하여 설치가 간편하고 깔끔합니다.


외장 원격포트 선택이 있어 데스크탑 배치, 그리고 어느 컴퓨터가 USB 장치를 필요로 하는지 알 수 있는 추가 기능도 제공합니다. US224는 멀티미디어 환경 사무실에서 USB 주변기기 공유기의 최적의 제품입니다.



https://www.aten.com/kr/ko/products/usb-&-thunderbolt/%EC%A3%BC%EB%B3%80%EA%B8%B0%EA%B8%B0-%EC%8A%A4%EC%9C%84%EC%B9%98/us224/



2 x 4 USB 2.0 주변기기 공유 스위치 - US224, ATEN 주변기기 스위치

US224 2 x 4 USB 2.0 주변기기 공유 스위치

www.aten.com





https://www.aten.com/kr/ko/products/usb-&-thunderbolt/%EC%A3%BC%EB%B3%80%EA%B8%B0%EA%B8%B0-%EC%8A%A4%EC%9C%84%EC%B9%98/us3342/



2 x 4 USB-C 3.1 Gen2 주변기기 공유 스위치 (충전 포트 내장) - US3342, ATEN 주변기기 스위치

US3342 2 x 4 USB-C 3.1 Gen2 주변기기 공유 스위치 (충전 포트 내장)

www.aten.com
