안녕하십니까 ?  EddyLab입니다.

19년형 노트북타입 USB-C 랩독 관련 test를 계속 소개해 드리고 있습니다 ^^


[DeX] 2019년형 노트북타입 USB-C 랩독(1) - 삼성 DeX & Android 10 데스트톱 모드 노트북 랩독

https://cafe.naver.com/mk802/33511











[DeX] 2019년형 노트북타입 USB-C 랩독 (2)  - 내장 배터리 확인 중

https://cafe.naver.com/mk802/33614



[DeX] 2019년형 노트북타입 USB-C 랩독 (3) - Ten1 Design 마운트 조립

https://cafe.naver.com/mk802/33665







1. 19년형 노트북타입 USB-C 랩독 관련으로

댓글에 14inch 이외에 15.6inch 제품이 있는지 ? 문의를 주신 내용이 있어서,



혹시 있을까 해서 찾아보니, 실제 15.6inch 제품도 있더군요 ^^;;



정리를 하자면,



총 3가지 모델이 있는 것이네요..



- 13.3인치

- 14인치 (수정)

- 15.6인치


이후 15.6inch Sample이 도착하면 비교 해 보도록 하겠습니다.  ^^





2. 그리고, 전에 올린 글의 댓글에

와이즈 펀딩 제품 기기 가격이 너무 비싸서...  라는 내용을

많이 올려 주셔서 관련 내용을 확인 해 보았었습니다.



와디즈에서 13.3인치 D-Dock라는 이름으로 펀딩을 했었군요 ^^

근데, 최소 359,000원으로 판매가 된 제품으로 설명이 되어 있더군요 ^^;;

이런 가격이라면 정말 너무 비싸도 너무 심한 가격이더군요 ^^;; ㄷㄷㄷ
https://www.wadiz.kr/web/campaign/detail/42735


해외 킥스타에서도 펀딩을 했었던 제품입니다 ^^

13,3인치로 최저가 $199로 판매되었었습니다.

https://www.kickstarter.com/projects/nexcomputer/nexdock-2











3. 하기와 같이, 일체형 처럼 측면에 "Ten 1 Design 마운트" 연결 장착으로

사용이 가능하도록 해 주게 됩니다. ^^







덕분에  랩독만 들면 결선 상태 그대로 돌아당길 수가 있어서,

대단히 편리하게 됩니다 ^^

사용 스마트폰은 갤럭시 노트10+ 5G용이고,

스마트폰 뒷면에 동그란 것은 차량용 무선 충전기 자석 거치대용 메탈 링입니다. ^^

==> 전에 어느분께서 문의를 주셔서, 동일한 질문이 올것 같아서, 먼저 관련 내용을 올립니다. ^^
일반적으로 자석 거치대의 경우, 메탈칩이라고 해서 동그란 금속판을 부착하게 됩니다만,

이럴 경우, 금속때문에 무선 충전에 되지 않으므로,
중간에 뚫린 상태의 메탈 링으로 무선 충전이 가능하도록 해 주더군요 ^^







4. 먼저 DeX 모드에서 안드로이드 스마트폰앱인 크롬 원격 데스트톱 앱을 실행해서

사전에 연결되어 있는 Win10 과 연결 해 보도록 하겠습니다.
저는 개인적으로 크롬 원격으로 모두(windows, Linux etc) 연결을 해 놓았고,

스마트폰으로도 가끔씩 원격으로 콘트롤 하여 사용하고 있습니다.




미리 연결된 win10 크롬 데스트톱 환경이 구축된 컴에 연결을 합니다.






크롬 데탑에 연결되면,

하기와 같이 작은 창으로 보여지게 됩니다..

근데 아이콘이 엄청 크게 보이는데,

아마도 메인 PC의 해상도가 4K로 맞춰져 있어서 그런 듯 합니다. ^^;;





win10 해상도가 높아서 한 화면에 보이지를 않습니다. ^^;;

스마트폰에서도 이렇게 보여집니다만, 터치로 롱키로 잡은 후 이동 방향으로 밀면

다른 위치의 화면이 보여지게 되도록 되어 있습니다.




크롬 원격데탑내에서 한글 입력을 test 해 보았는데 안되네요 ^^:;

한영 변환 토클을 눌러도 한국어 입력이 안되는데..
원인을 좀 더 찾아 봐야 겠네요 ^^
일단 원격데톱을 사용하려면 마우스를 사용하시는 것이 편리할 것 같습니다.







DeX 모드에서 정식 Plex 앱 재생을 test해 보았습니다.















4. 하기와 같이 노트10+와 안드로이드 셋탑 HDMI포트를 동시에 연결 해 놓은 상태입니다.

2개 동시 연결시, DeX 모드가 우선적으로 디스플레이가 되도록 되네요..




DeX연결 USB-C를 뽑으면, 안드로이드 셋탑 연결이 되면서 HDMI입력 신호를 받아서 화면이 표시되게 됩니다.   여기서 사용한 안드로이드 셋탑은 GTmini-A ATV8.1 셋탑으로서,

USB-A to DC커넥터로 5V 1.xA전원 공급으로 구동이 가능합니다.

이 안드로이드 셋탑은 안드로이드TV용 OS기반이므로, 리모콘으로 콘트롤이 가능하도록 되어져 있습니다.




GTmini-A ATV8.1 셋탑의 결선은 간단합니다.

HDMI to HDMI 케이블을 연결한 후, 전원 DC플러그 to USB-A (USB-C 젠더)로 전원을 공급하는 결선입니다.












GTmini-A ATV8.1 셋탑의 해상도는 1080P60fps로 자동 설정되어지고,

Color Depth Settings는 ON으로 되네요..
이는 10bit 지원 상태라는 표시입니다.





GTmini-A ATV8.1 셋탑영상 재생 test를 위해서 항시 test하는

유투브 4K@60fps 10bit 데모 영상인 4K@60fps APink 영상을 재생해 보았습니다.

뭐 항시 test를 하는 영상입니다만,
아이돌을 보면 삼촌팬심으로 즐겁습니다. ㅎㅎㅎ



디스플레이가 Full HD이므로, 해상도는 1080P로 재생이 되고,

원본은 2160P@60fps입니다.

재생중 약간 드랍처럼 보이는 부분이 간혹 있어 보입니다만,

크게 거슬리는 내용은 없습니다.
(하기 드랍 18은 유투브 설정 변경 중 발생된 수치이므로, 의미가 없습니다. ^^)







안드로이드 셋탑을 연결 한 상태에서 리모콘으로 콘트롤이 됩니다만,

랩독에 있는 키보드와 터치패드로는 콘트롤을 시킬 수가 없습니다. ^^;;

그래서 일단 키보드를 한번 연결을 시켜보려고,

랩독의 USB-A포트에 무선 키보드 동글을 꼽아 보았습니다만,

무선 키보드 마우스가 인식이 안되네요 ㅠ.ㅠ







결국, 셋탑에 키보드 마우스를 쓰려면 셋탑쪽 USB-A에 무선 동글을 연결해야만 하네요..




이렇게 연결해서 사용해야만 한다면, 이건 절대 아닌 것 같더군요 ㅎㅎㅎㅎ




그래서, 이것 저것 확인을 해 보다가,

랩독에 포함되어져 있는 악세서리를 확인하다보니,

2nd1 USB-C 케이블이 있더군요 ^^




이를 결선해 보았습니다.



기존 안드로이드셋탑에 연결된 DC to USB-A 케이블을 빼고,

USB-C 2nd1 cable to USB-A를 연결해 보니,

랩독의 키보드와 터치패드를 바로 인식할 수 있게 되었습니다. ^^




USB-C 2nd1 cable to USB-A 연결 상태입니다.







이렇게 다양한 기기를 연결하여 사용 하실 수 있는

전천후 노트북형 USB-C 랩독입니다.



저는 LoD (Linux on DeX)를 써 보려고 했는데

노트10부터는 지원을 해 주지 않아서, 무척 난감한 상황입니다만,

그나마 다양한 기기를 붙여서 활용이 가능하므로

휴대용 모니터 (터지 미지원)기기 + 키보드를 가지고 다닌다는

느낌으로 실전에서 사용하고 있습니다. ^^











그리고 USB-C Dock은 DeX가 지원되는

삼성 갤럭시에서만 사용 가능한 것으로 많이들 알고 계십니다만,

올해 안드로이드Q 버젼에서 부터
데스크톱 모드를 공식 지원을 할 예정입니다.


https://www.xda-developers.com/android-q-desktop-mode/






그러므로, 앞으로 안드로이드10 버젼에서 부터
데스크톱 모드를 많이들 사용하시게 될 것이므로,

Dock 제품을 관심있게 봐 주셔도 될 것 같습니다. ^^



랩독에 많은 관심 부탁드리겠습니다. ^^



추가로 클리앙에 LG G8 안드로이드10 베타FW에서

데스크톱 모드가 활성화 되어서 사용한 사용기가 있습니다.

https://m.clien.net/service/board/use/14234126

제가 가지고 있는 LG V30S+에도
빨리 안드10 FW가
올라와서
데스트톱모드를 test 할 수 있으면 좋겠네요 ㅎㅎㅎ







Q) 너무 좋은데, 가격에 따라 정말 애매한 포지션이 될 확률도 있어 보이네요...



A) 네 ^^ 맞습니다.

과거 메이저사 랩독이 결선도 복잡하였고, 높은 가격정책으로 망했었죠 ^^;;

이제는 거품이 빠진 랩독이 나와야 할 시기라고 생각하고 있습니다.



15.6inch w/o 터치 휴대모니터 + 내장배터리 + 키보드 = USB-C 랩독 가격으로

책정이 되리라 기대하고 있습니다. ^^



가격변수는 내장배터리 크기와 가격일 것 같고,

그리고 배터리 크게에 따른 제품 무게가 관건일 것 같습니다.

































 다음번에는 윈도우 스틱PC를 붙여 보도록 하겠습니다.



이런 스틱PC (USB-C 포트 2개로 연결)이 아직 개발 단계라서

시제품을 받아 보지를 못하였습니다만,

예전에 베이트레일 스틱PC(윈썸PC)를

다시 꺼내서 추억으로 한번 연결 해 보도록 하겠습니다. ^^



Q) 궁금한데 그냥노트북에다가 꽂아서 dex 모드사용하는거랑 무슨차이가있나요?

A) 네 ^^ 일단은 노트북에서는 DeX 모드 해상도가 720P이고,
USB-C Dock에서는 1080P 해상도를 지원하게 됩니다.

노트북은 자체 OS구동으로 스마트폰 동시 충전으로
배터리 사용시간이 4시간 내외이지만,

USB-C 랩독에서는 스마트폰 동시 충전 상태로도
8시간을 거뜬이 사용가능하죠 ^^

그리고 랩독은 다목적으로
RPi(리눅스)나 안드로이드셋탑 그리고
서브 모니터로도 사용이 가능합니다.

차량에서 서브 모니터나, Navi용으로도 사용이 가능하겠네요 ^^







2년전까지도 랩독 튜닝해서
베이트레일 스틱PC랑 결선하여
실전에서 사용하고 있었습니다. ^^

근데, 가방에서 아트릭스 랩독을 꺼내서, 전원연결 및 결선을 하고
미팅을 시작하려니, 불편한 점이 많았네요 ㅎㅎㅎ


이제는 그냥 USB-C포트만 스마트폰에 꼽으면
미팅 준비 끝입니다 ㅎㅎㅎ

















안녕하십니까 ?  EddyLab입니다.

전번주에 19년형 노트북타입 USB-C 랩독을 소개해 드렸습니다.





https://muritzy.tistory.com/2272



[DeX] 2019년형 노트북타입 USB-C 랩독 - 삼성 DeX & 구글Q 데스트톱 모드 노트북 랩독

안녕하십니까 ? EddyLab입니다. 이번 게시글은 저희 포럼의 역사가 한번 다시 조명되는 시간이 되겠네요 ^^ 2013년 초에 모토롤라 아트랙스 랩독과 함께 안드로이드 스틱 미니PC의 원조인 MK802II를 기반으로 한방..

muritzy.tistory.com





이 제품은 NexDock2와 동일한 디자인 제품입니다만,











실제로는 SPEC이 하기와 같이 약간 다릅니다. ^^





NeXDock 2과 USB-C 랩독의 차이점





NeXDock 2

  • Screen: 13.3” IPS LCD 1920x1080 (1080P)
  • Battery: 38 Wh
  • Audio: 4 x 1W speakers



USB-C 랩독

  • Screen: 14” IPS LCD 1920x1080 (1080P)
  • Battery: 6780mA
  • Audio: 2 x 3W speakers





디스플레이 패널의 사이즈가 14인치로 조금 더 커졌고,

배터리 및 오디오 출력이 약간 다르게 설계되어져 있습니다.

기타 다른 Spec은
NeXDock 2와 동일합니다.


























무게는 1.5kg이라서 약간 무겁게 느껴집니다만,

하기 사진을 보시면 배터리가 얼마큼 큰 것이 장착되어져서

무게가 무거워진 것인지 쉽게 아실 수 있습니다 ^^







USB-C 랩독 바닥 케이스가 제대로 분해가 되지를 않아서,

어쩔 수 없이, 벌려서(?) 사진을 찍어 보았습니다. ㅎㅎㅎㅎ





USB-C 랩독의 키보드 바닥 아래쪽에 배터리가 위치 하고 있고,

랩독 내부의 거의 대부분을 배터리가 차지하고 있습니다. ^^;;

다행히도 배터리 고정은 볼트방식으로 되어 있어서,

양면접착방식 배터리 고정보다는 쉽게 수리가 가능하도록 설계가 되어져 있습니다.





USB-C 랩독 내장 배터리는 아직 KC인증용이 아닌 것으로 알려져 있고,

이 내장 배터리 KC인증시, 약 8~10주간의 시간이 소요된다고 KC인증사로 부터 연락을 받았습니다. ㅠ.ㅠ    예상 비용은 무려 약 300만원 (비용 및 대행비) ㅠ.ㅠ

그리고 기타 KC인증만도 기백만원으로 예상된다고 하네요 ^^;;




내장 배터리 연결은 커넥터 방식으로 되어 있습니다만,

일반적인 내장배털 커넥터 타입인지는 잘 모르곘네요 ^^;;




USB-C 랩독의 Type-C 3포트쪽 보드 입니다.







일단, USB-C 랩독 내용은 분석을 해 보았고,



아마도 국내에서 사용하려면,

KC인증용 내장배터리 교체를 검토해 봐야 할 것 같습니다.


감사합니다.





안녕하십니까 ?  EddyLab입니다.


이번 게시글은
저희 포럼의 역사가 한번 다시 조명되는 시간이 되겠네요 ^^

2013년 초에 모토롤라 아트랙스 랩독과 함께

안드로이드 스틱 미니PC의 원조인 MK802II를 기반으로

한방젠더 튜닝을 한때 유행시킨 포럼이


저희 "MK802 미니PC" 포럼입니다. ^^

https://cafe.naver.com/mk802















당시 획기적으로 안드로이드를 노트북으로 쓸 수 있다는 것과

당시 안드로이드 스틱PC에 우분투를 올려서 쓸 수 있고,

게임을 할 수 있는 환경을 구축할 수 있다는 내용으로,



이 포럼이 외부에 알려지기 시작하게 된 계기가
"랩독 + 스틱PC" 덕분입니다.

하기 사진은 윈도우스틱PC를 연결한 랩독으로,

2017년까지 실전으로 사용하고 있었습니다 ^^



그래서 랩독에 대해서는

다른 어떤 포럼보다도 관심을 많이 가지고 있고,

다양한 랩독 제품이 없는 관계로, 새로 나온 제품들은

거의 구입해서 test를 해 보고 있었습니다.







모토롤라 아트릭스 랩독이후,
KT에서 스파이더랩독 등이 출시가 되었지만, 특정기기에서만 사용할 수 있어서

응용사용은 불가능하였고,



이후 후속으로  NEXDOCK사의 랩독이 출시 되었습니다.







그러나, NEXDOCK사 1차 출고 물량 제품 제조중 화재로 인해서,

랩독 주문이 정상적으로 진행이 되지 않고,

제품에 많은 결함이 발견되어져서, 실전에서 거의 써 먹지를 못하였습니다. ㅠ.ㅠ

이후 몇가지 새로운 모델(컴퓨카드방식 랩독) 발표가 있었습니다만,
개발 캔슬이 되고, 최근에 하기 내용의 제품의 발표가 있었습니다.





Nexdeck 홈페이지 : http://nexdock.com/



모토롤라 랩독은 기존에 뒷쪽의 커넥터에 연결했다면,

이번에는 좀 더 단순한 커넥팅 방식으로 USB-C 지원을 하기 때문에,

응용이 다양합니다.







제품이 출시 된다는 소식을 몇번 들었었는데, 실물 판매가 되지 않고있어서

랩독 프로젝트가 망했나 ~~  보넹... ㅠ.ㅠ 하고 있었습니다. ^^;;


그러다가, 우연히 NEXDOCK Project와 동일한 제품을 출시한 곳을 알게 되었고,

바로 컨텍하여 제품을 오늘 받았습니다. ^^


짜짠 ~~~













먼저, 3가지 제품을 나열 해 보여 드립니다.
중간에 있는 제품이 USB-C 랩독입니다.







박스 포장입니다.

아직 test sample이라서 그런지, 무지박스네요..




박스를 개봉해보니, 악세서리들이 우루루 보여지네요.. ^^;;




본체는 포장 하단에 들어가 있네요..




USB-C 랩독 본체와 악세서리 사진입니다.




이 제품의 색상은 실비이고, 디자인은 맥북 스타일이네요.











측면 포트에는 HDMI포트, USB-C 포트가 3개 입니다. ^^

맨위의 것은 전원 In USB-C PD 포트이고,

중간은 전원을 밖으로 충전해 주는 USB-C PD포트입니다.
아래쪽 포트는 스마트폰과 연결하는 USB-C 포트입니다.




반대쪽 포트는 USB 3.0포트 1개, Audio잭, SD카드 슬롯이 있습니다.











전원 악세서리 입니다.




USB-PD 60W 파워어댑터와 USB-C to C 케이블입니다.
파워어댑터도 애플룩 스타일입니다만, 사이즈가 많이 크네요 ㅠ.ㅠ




USB-C PD 1개 포트 제품입니다.




이 제품과 전에 소개해 드린 GaN 65W USB-C PD 어댑터와
덩치를 비교해 보면 거의 절반 수준이네요 ^^:;




기타 다른 케이블과 젠더 그리고 HDMI케이블 들이 지원되네요..




이 케이블이 좀 재미 있네요..

USB-C to Micro 5핀 + USB-A 케이블로 어디에 써야 하는지 잘 모르겠네요 ^^;;







파워 On 상태 화면입니다.
USB-C 랩독은 기본적으로 CPU나 Memory가 내장되어 있지 않는

순수하게 디스플레이, 배터리 각종 포트 그리고 키보드 + 마우스만 지원됩니다.



Device supporting:
1)Samsung S8/S8+/S9/S9+/S10/S10e/S10+/노트10/노트10+ : Supporting DEX desktop function

2)Huawei MATE10/Mate20: Supporting desktop function
3)MACBOOK: Supporting all models with Type C
4)Nintendo: Supporting
5)Other device: Supporting all devices with USb3.1 type C port (NOTEBOOK,TABLET, MINI PC,MOBILE PHONE, ALL IN ONE)
Power Adapter:Supporting PD fast charge Maximum Power output  up to 60W


USB-C 랩독에 PD전원을 공급하기 위해서

맨 위의 포트에 USB-C to C 케이블을 연결하였습니다.




GaN 65W 어댑터에서 20V 1.39A = 28W 충전이 되고 있는 것을 확인하였습니다.







그리고, 맨 아래쪽에 EddyLab USB-C Gen2 케이블을 이용하여

갤럭시 노트10+를 연결하였습니다.







갤럭시 노트10+에서 DeX 모드로
USB-C Dock에 화면이 뜨는 것을 확인하였습니다.







DeX 모드로  USB-C Dock에 화면이 뜨면서
스마트폰에서는 충전이 되고 있습니다.
키보드 키 사이즈가 매우 여유있어서, 타이핑 하기가 편리합니다. ^^



한국어 변경은 Ctrl + Space bar입니다.
(이때 한국어 가상키보드는 삼성키보드 이어야지만 정상 동작됩니다.)







DeX 모드일때 스마트폰에서는
휴대전화 터치패드 (터치 마우스) 모드로

변경하여 마우스 대신 사용이 가능합니다.







DeX 모드로 USB-C Dock에 화면입니다.
중앙에 유투브 재생을 실행하고, 창 사이즈를 마우스로 조정할 수 있습니다.




DeX 모드로 USB-C Dock에 화면과
이번에 새로 도착한 15.6인치 Full HD 터치 휴대모니터 + 내장 배터리 제품입니다.

신규
15.6인치 터치 휴대모니터에는
갤S10를 연결하여 DeX모드로 연결하였습니다.




노트10+ DeX모드에서 노트10+로 직찍으로 사진을 찍어 보았고,

DeX모드는 그대로 유지되고 있는 것을 확인 하였습니다. ^^




신규 15.6인치 터치 휴대모니터




신규 15.6인치 FullHD 터치 휴대모니터에서는
USB-C PD케이블과 EddyLab USB-C Gen2 케이블로 연결 하였습니다.




신규 15.6인치 FullHD 터치 휴대모니터의 케이스는

뒷면으로 이렇게 접어서 고정합니다.





USB-C 랩독 무게는 약 1.5kg이네요







USB-C 랩독에 연결한 스마트폰을 하기와 같이,

독 디스플레이 옆에 고정 할 수 있는 방법도 있는 것 같습니다. ^^





HDMI In을 이용하여 2nd 디스플레이로 활용이 가능하고,



USB-C 랩독에 라즈베리파이(RPi)를 연결하여 활용이 가능합니다.





그리고 다른 Single on Computer를
USB-C 랩독과 연결하여 활용이 가능합니다.

그리고, 아직 개발 중인 USB-C X2 를 이용한 윈스틱PC를

이용하여 활용도 가능하게 될 것 같습니다. ^^





그리고, 구글은 안드로이드Q 버젼에서 부터
데스크톱 모드를 공식 지원을 할 예정입니다.

https://www.xda-developers.com/android-q-desktop-mode/











NeXDock 2과 USB-C 랩독의 차이점





NeXDock 2

  • Screen: 13.3” IPS LCD 1920x1080 (1080P)
  • Battery: 38 Wh
  • Audio: 4 x 1W speakers



USB-C 랩독

  • Screen: 14” IPS LCD 1920x1080 (1080P)
  • Battery: 6780mA
  • Audio: 2 x 3W speakers



[DeX] 2020년형 노트북타입 15.6inch USB-C 랩독 (6)

출처: https://muritzy.tistory.com/2326 [Eddy Lab]

[DeX] 2021년 Samsung DeX는 이제 스마트 폰 화면을 PC에 무선으로 가져올 수 있습니다.
muritzy.tistory.com/2477



[DeX] 2021년 Samsung DeX는 이제 스마트 폰 화면을 PC에 무선으로 가져올 수 있습니다.

Samsung DeX는 이제 스마트 폰 화면을 PC에 무선으로 가져올 수 있습니다 * 삼성의 DeX 소프트웨어를 사용하면 지원되는 휴대폰과 태블릿을 외부 모니터 또는 TV에 연결하고 데스크톱 컴퓨터처럼 모

muritzy.tistory.com





추가내용 201029

1) 덱슬라(Dexla) 구축기 - 2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용 모니터 + 차량전방 거치대 + DeX용 차량 UX
https://cafe.naver.com/mk802/39163


2) 덱슬라(Dexla) Field Test (1) - 2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용 모니터 with DeX
https://cafe.naver.com/mk802/39194


3) 덱슬라(Dexla) Field Test (2) - 2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용 모니터 with DeX
cafe.naver.com/mk802/39536



덱슬라(Dexla) Field Test (2) - 2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용 모니터 with DeX

안녕하십니까 ? EddyLab 입니다. 본 게시글은 하기 공구 터치 휴대용모니터 내용 중 차량 Dex활용 내용만을 따로 발취한 내용이므로, 중복 기재사항이므로 양해해 주...

cafe.naver.com

2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용모니터 공구 제품 사용 및 활용방법 201029

https://cafe.naver.com/mk802/39535





추가내용 200813

갤럭시노트20으로 무선 DeX 기능 사용 방법

https://muritzy.tistory.com/2422



[DeX] 갤럭시노트20으로 무선 DeX 기능 사용 방법

갤럭시노트20으로 무선 DeX 기능 사용 방법이 궁금합니다. 삼성 DeX기능을 사용하면 휴대폰을 PC와 같이 사용할 수 있습니다. 이를 위해 DeX 스테이션, DeX 패드 또는 USB 케이블과 같은 액세서리가 필

muritzy.tistory.com



=========================================





갤럭시 노트10+ & 삼성 Dex의 새로운 연결방법
- 덱스를 내 컴퓨터에서,더 편리하게 (DeX for PC)



이번 갤럭시 노트10부터 DeX 연결 지원이 되는 기술이 있다고 해서

알아 보았습니다.

이 기술은 "DeX for PC"라고 불리는 기술로서,
현재는 노트10기종에서만 지원된다고 합니다.
(주) 19년9월 신규FW에서 S10/S10+에서도 "DeX for PC" 기능 지원이 된다고 합니다.
https://cafe.naver.com/mk802/33121



Samsung Galaxy S10, ...

Samsung Galaxy S10, Galaxy Note 10의 새로운 카메라 및 &quo...

cafe.naver.com





큰 화면에서 누리는
새로운 모바일 라이프의 시작

삼성 덱스로 무한한 가능성을 경험할 수 있습니다.
스마트폰을 모니터나 TV뿐 아니라, PC와 Mac에서도 하나의 케이블로 연결해보세요. 스마트폰에 있던 사진은 큰 화면으로 옮겨 편히 편집하고, PC로 작성하던 문서는 스마트폰만 들고도 이동하며 계속 작업할 수 있죠. 덱스와 함께 어디서나 유연한 작업 환경을 유지하세요.



삼성 덱스를 PC와 Mac에서 사용하려면 앱을 다운로드하세요.



WINDOWS 7 & 10 <== 다운로드링크
MAC OS <== 다운로드링크







동시에 쓰고 따로도 쓸 수 있는
디바이스와 대화면

모바일로만 즐기던 동영상도, 게임도 이제 큰 화면에서 시원하게 보세요. 모니터 또는 TV에 연결하면 몰입감이 더욱 커집니다. 세세한 부분도 잘 볼 수 있어 모바일로 작업한 드로잉이나 문서를 확인하기에도 수월합니다. 작업 중에도 전화를 받고, 인터넷 검색을 하는 등 모바일은 쓰던 그대로 사용할 수 있어요. 단순한 미러링을 넘어 멀티태스킹이 가능한 삼성 덱스가 있어 하루하루가 편리해집니다.







삼성 덱스를 내 컴퓨터에서,
더 편리하게

이제, USB케이블만 있으면 손쉽게, 내 컴퓨터에서 덱스를 사용할 수 있습니다.
스마트폰에 있는 사진을 드래그 앤 드롭하여 노트북으로 마음대로 옮길 수 있고, PC나 Mac에서 마우스와 키보드로 모바일앱을 더욱 편하게 이용할 수 있습니다.

* 삼성 덱스를 PC나 Mac에서 사용하려면 별도의 앱을 다운로드해야 하며, 갤럭시 노트10/노트10+에서만 지원됩니다.
** PC용 덱스는 Windows 7, Windows 10 및 10.13 버전 이상의 Mac OS에서 사용 가능합니다.

(호환성에 관한 자세한 정보는 FAQ 페이지 에서 확인하세요.)
*** DRM 콘텐츠는 제대로 표시되지 않을 수 있습니다.





https://www.samsung.com/sec/apps/samsung-dex/





라고, 공식 홈페이지에서는 소개를 하고 있네요. ^^





DeX for PC 란 ?



일반적으로 사용하시고 계신
노트북이나 PC의 windows OS나 MAC OS에서

USB cable로 연결만 하면,

사용하시고 계신 바탕화면에 Dex 창이 떠져 보이게 되네요 ^^

단, 반드시 노트10, 노트10+에서만 지원됩니다.





설치 방법



먼저, Windows용 SamsungDeXSetup 설치 파일을
다운로드 받고 설치 합니다.









SamsungDeXSetup 설치 파일이 완료되면,

갤럭시 노트10의 USB-C포트에 USB-C to A 케이블을 연결하고,

PC쪽에 꼽아주시기 바랍니다.

여기서 USB-C to A케이블은 USB 2.0이나 USB 3.1이라도 문제 없네요.

USB-C to C 케이블은 노트북의 지원에 따라서
덱스 연결이 안될 수도 있습니다.

재미있는것은, "EddyLab 마그네틱 케이블"로

"DeX for PC"연결 사용이 가능합니다. ^^
노트북이나 PC으로 부터
전원충전 과 Data연결이 되기 떄문에 가능하네요..







추가내용 190923)

Win10 미니PC (USB 3.1포트) ==> USB 3.1 허브 ==> 마그네틱케이블 ==> 노트10+를 연결하여,
DeX for PC 연결을 성공하였습니다. ^^

USB 3.1허브 종류에 따라서
DeX for PC 연결 성공이 달라집니다.

향후, 가능하다면 무선
DeX for PC구현도

가능할 수 있을 듯 보여집니다. ^^

충전관련은
미니PC쪽 USB 3.1은 저속충전 지원이라서,

마그네틱케이블이 고속충전을 지원합니다만,
노트10+에서는 고속충전은 이루어지지 않습니다.
고속충전을 위해서는 유전원 USB 3.1허브를
사용하는 방법이 있을 듯 합니다.







만일 정상적으로 DeX지원이 되지 않는 연결상태라면,

하기와 같은 메시지가 나옵니다.

이때는 노트북 전원을 리부팅 해 봐 주시기 바랍니다. (드라이버 설정)



Dex창 설정 화면입니다.



Test한 Dex SW의 버젼정보입니다.
가끔 업데이트가 있는지 확인이 필요하겠네요.. ^^



설치후, PC쪽 방화벽 보안 수정이 있네요.

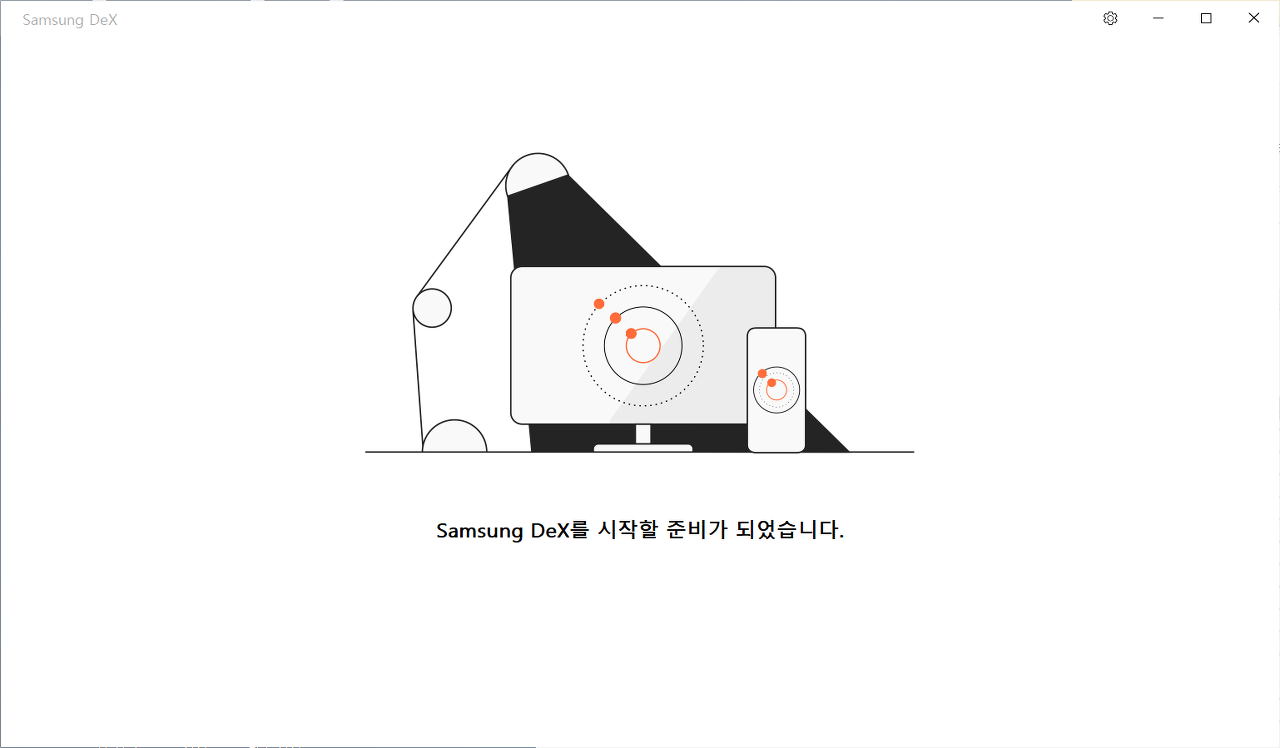

정상적으로 노트10과 노트북의 USB-C 케이블 연결이 되면,

하기와 같이, 연결 준비를 하게 됩니다.









노트10에서는 DeX for PC 연결상태로 표시가 됩니다.



DeX for PC가 연결되면,
노트10에서는 하기와 같이 화면이 보여집니다.





노트북쪽 화면입니다.

하기와 같이, Samsung Dex의 윈도우 창이 뜨게 됩니다.







설정에 들어가면,
노트10 안드로이드 설정 목록을 그대로 보실 수 있습니다.



노트10에서 캡춰한 캡춰파일도 보이네요 ^^





신기한 것은 파일 드래그 드랍이 가능하다는 것이네요..

win10 바탕화면에 있는 파일을 드래그 하여,
Samsung DeX창에 끌어다가 놓으면,


파일 복사, 또는 이동이 되게 됩니다.  ^^



추가내용 190923)
스마트폰의 BT로 오디오 청음 중에
Dex for PC를 연결하면,
오디오 마스터 권한을
Dex for PC가 가져가게 되어있네요..
그래서,
Dex for PC쪽에서 오디오가 출력이 되게 됩니다.

다시 BT오디오로 듣고 싶으시면,
BT설정에서 BT이어폰 설정을 끊었다가 다시 붙이시면 됩니다.



Dex에서 안드로이드 앱의 움직임은

크롬북을 연상시키는 듯한 창 움직임등이 있네요 ^^



그러므로 Dex는 크롬북과 유사한 프로젝트라고

이해하시면 될 것 같습니다.

==> 아래 있는 삼성 기술 세미나에서도,

구글과 DeX 아이디어를 기술적으로 협의 내용에서

구글과 크롬북의 프로젝트와 이야기가 있었다고 설명하네요..

저는 정식 Intel i3 크롬북을 쓰고 있어서,

앞으로 직접 영상 재생 능력 비교가 가능할 것 같습니다.


추가내용 190923)
크롬 Remote Desktop앱을 이용하여
로컬에 있는 win10PC를 연결해 보았습니다.







크롬 Remote Desktop앱을 이용하여
로컬에 있는 win10PC를 크롬 원격 콘트롤을 하기 때문에,

부드럽게 화면이 보여지고, 마우스로 콘트롤도 원활히 사용이 가능합니다. ^^



DeX for PC에서 한글 입력은
반드시 "삼성키보드" 설정에서만 변경이 됩니다.
한/영 변환키는 한/영키, 왼쪽 Shift + Space바, 왼쪽 Ctrl + Space바 모두 동작합니다.





도움이 되시기 바라겠습니다 ^^



====================



추가내용 201018

갤노트10 무선 DeX + 안드로이드셋탑 연동 test 200929



갤노트10 무선 DeX + 안드로이드셋탑 연동 test 200929

오늘 갤노트10에서 FW업그레이드를 한 후, OneUI가 2.5버젼이 되었습니다. 그리고 무선DeX기능을 test를 해 보았습니다. https://cafe.naver.co...

cafe.naver.com

[DeX] 갤노트10 DeX + FTV스틱lite + Miracast ==> 무선DeX 연결성공 201016



[DeX] 갤노트10 DeX + FTV스틱lite + Miracast ==> 무선DeX 연결성공 201016

안녕하십니까 ? EddyLab입니다. 2020년 무선DeX 지원관련으로 DeX관련 관심이 많이 높아지고 있습니다. ^^ 저도 노트10+를 보유하고 있어서, 노트20판...

cafe.naver.com

2020년 15.6inch 터치 스크린 1080P IPS 휴대용 모니터 (DeX터치 지원) 리뷰 2



2020년 15.6inch 터치 스크린 1080P IPS 휴대용 모니터 (DeX터치 지원) 리뷰 2

** 추가 내용 200902) 글라스타입 터치 디스플레이로 업그레이드된 15.6inch 휴대용 모니터가 있다고 해서 다시 추가 리뷰를 진행할 예정입니다. ^^;; 안녕하십니까 ? EddyLab입니다. 앞서 새로운 2020년

muritzy.tistory.com


2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용 모니터 (DeX터치 지원) 리뷰 3



2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용 모니터 (DeX터치 지원) 리뷰 3

안녕하십니까 ? EddyLab입니다. 앞서 15.6인치 터치필름타입 1080P 휴대용 모니터 제품 리뷰를 하기와 같이 진행하였습니다. 2020년 15.6inch 터치 스크린 1080P IPS 휴대용 모니터 (DeX터치 지원) 리뷰 1 https

muritzy.tistory.com



덱슬라(Dexla) 구축기 - 2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용 모니터 + 차량전방 거치대 + DeX용 차량 UX

테슬라3 15인치



덱슬라(Dexla) 구축기 - 2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용 모니터 + 차량전방 거치대

안녕하십니까 ? EddyLab입니다. 추석전 번개공구로 50SET 진행한 2020년 15.6inch 강화유리 터치 휴대용모니터가 진행되었습니다. 2020년 15.6...

cafe.naver.com



덱슬라(Dexla) Field Test (1) - 2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용 모니터 with DeX



덱슬라(Dexla) Field Test (1) - 2020년 15.6inch New 강화유리 터치 1080P IPS 휴대용 모니터 with DeX

https://cafe.naver.com/mk802/39163 덱슬라(DeX + Tesla) 실착 Field Test (1) 입니다. 갤럭스 DeX 모드를 이용하여 1...

cafe.naver.com





================================================





기술 문서

https://developer.samsung.com/samsung-dex



https://youtu.be/PIO0ZQF8e6s?t=27













삼성 공식 DeX Q&A



Q1) PC에서 Samsung DeX를 사용하기 위해 PC 프로그램을 설치 후, 모바일단말과 PC를 USB로 연결해도 Samsung DeX 화면이 표시되지 않아요

A1) PC에서 Samsung DeX 프로그램을 실행한 상태로 USB를 다시 연결해 보세요.

PC에 모바일단말이 정상적으로 인식되면, 모바일단말 상단 노티 영역에 "Samsung DeX 연결됨." 메시지가 표시되고 PC 화면에 Samsung DeX 홈 화면이 나타납니다.
USB 재연결 후에도 Samsung DeX 홈 화면이 나오지 않는다면 다음과 같은 방법을 시도해 보세요.

- PC에서 USB 드라이버를 다시 설치해 보세요.


▷ Windows PC 내 USB 드라이버 설치 경로: C:\ > Program Files (시스템 종류에 따라 “(x86)” 등이 추가로 표시될 수 있음) > Samsung > Samsung DeX > USB Driver > SAMSUNG_USB_Driver_for_Mobile_Phones.exe
※ Mac용 PC에서는 USB 드라이버를 별도로 제공하지 않습니다.

- 드라이버 설치 후 바로 실행되지 않을 수도 있습니다. 이럴 경우 PC를 재부팅해 보시기 바랍니다.
- USB 케이블, 혹은 USB 허브가 손상되었을 경우 연결이 안 될 수 있습니다. 다른 USB 케이블, 혹은 USB 허브를 사용해 주세요.
※ 퀄컴 스냅드래곤 플랫폼(Windows on ARM) PC에서 실행이 원활하지 않은 경우 PC 에 USB 케이블을 바로 연결하는 대신 USB 허브를 사용하여 연결하시기를 권장합니다.
- 단말 화면 알림에 USB 옵션을 확인하세요. "USB를 제어할 디바이스"를 "현재 휴대전화"로 선택해주세요.
- PC 작업 표시줄의 시스템 아이콘에 "Samsung DeX" 가 보이는지 확인해보시기 바랍니다. 안 보일 경우 "Samsung DeX" 프로그램을 실행해 주시기 바랍니다. 시스템 아이콘에 "Samsung DeX" 가 보이면 USB 를 다시 연결해보시기 바랍니다.


※ 회사 내 PC와 공공 PC에는 자체 보안 프로그램이 설치되어 있어 USB로 연결되지 않을 수 있습니다. USB로 연결할 수 없다면 해당 PC 관리자에게 문의하세요.

Q2) 일부 앱에서 화면이 검은색으로 보입니다.

A2) 컨텐츠를 보호하는 동영상 앱, 모바일 뱅킹 앱, 보안 솔루션 등 일부 앱에는 자체 보안 기능이 있어 PC에서 화면을 표시할 수 없습니다. 이 경우 앱 화면이 검은색으로 보여지거나 소리만 재생됩니다. 모바일 단말을 PC가 아닌, 외부 디스플레이(TV 또는 모니터)에 연결하여 Samsung DeX를 사용하시면 정상적으로 이용하실 수 있습니다.


Q3) S10 모델 사용 중인데 연결된 모니터에 Samsung DeX 또는 미러링 화면이 보이지 않아요.

A3) MST(Multi Stream Transport) 기능이 지원되는 모니터에 연결했을 때, "HDMI가 제대로 연결되어 있는지 확인해 주세요"라는 메시지와 함께 연결이 되지 않는 경우가 있습니다.

이 경우 모니터 설정을 single mode(SST)로 변경 및 스마트폰을 재부팅한 후 연결하세요.


Q4) Samsung DeX 는 어떤 해상도를 지원하나요?

A4) Samsung DeX는 공식적으로 아래에 기재된 해상도를 지원합니다.

[외부 디스플레이(TV 또는 모니터)에 연결하였을 경우]
▷ Android 9.0 (P OS) 이상 모델
• 16:9 화면 비율 : FHD(1920x1080), HD+(1600x900), WQHD(2560x1440)
• 16:10 화면 비율 : WUXGA(1920x1200), WQXGA(2560x1600)
• 21:9 화면 비율 : UWFHD(2560x1080), UWQHD(3440x1440)
※ 단, Galaxy S8/Galaxy S8+/Galaxy Note 8 모델은 제외

▷ Android 8.0 (Oreo OS) 이하 모델과 S8/S8+/Note 8 모델
• 16:9 화면 비율 : FHD(1920x1080), HD+(1600x900), WQHD(2560x1440)

※ 단, Samsung DeX의 지원 해상도는 Display port 표준(HDMI 표준)에 정의된 Spec 사항을 준수하고 있습니다. 해당 표준에 벗어난 Spec을 지원하는 Display의 경우 일부 해상도가 지원되지 않을 수 있습니다.

[PC에 연결하였을 경우]
• 16:9 화면 비율: FHD (1920x1080)

Q5) 처음 DeX Station 혹은 DeX Pad에 연결할때 스마트폰 화면에서 "스크린 미러링으로 전환"으로 선택했어요. Samsung DeX모드로 어떻게 바꾸나요?

A5) 아래 방법으로 모드 설정을 변경 해보세요.
1. 스마트폰 설정내 [설정>연결>기타 연결 설정>HDMI 모드]를 선택하세요.
※ [HDMI 모드] 설정은 스마트폰에서만 제공됩니다.
2. Samsung DeX를 선택하면 Samsung DeX가 바로 실행됩니다. 이후에는 별도 설정 없이도 Samsung DeX로 진입 가능합니다.

태블릿에서는 아래 방법으로 Samsung DeX를 실행해 보세요.
▷ 태블릿 설정에서 [유용한 기능> Samsung DeX]를 활성화 해주세요.

출처 : https://help.content.samsung.com/csweb/faq/searchFaq.do







갤럭시노트10의 HDR10+ 기능은 ? - HDR10+ 지원 Spec
https://muritzy.tistory.com/2246



갤럭시노트10의 HDR10+ 기능은 ? - HDR10+ 지원 Spec

안녕하십니까 ? EddyLab입니다. 안드로이드 스마트폰 입문으로 갤럭시S2를 처음 구입 사용한 후, LG 스마트폰을 계속사용하고 있다가, (LG V20, LG G5, LG V30S) 다시 갤럭시 시리즈로 갈아 타게 되었습니다 ^^ 이..

muritzy.tistory.com



추가내용)



[DeX] 2019년형 노트북타입 USB-C 랩독 - 삼성 DeX & 구글Q 데스트톱 모드 노트북 랩독

https://muritzy.tistory.com/2272



[DeX] 2019년형 노트북타입 USB-C 랩독 - 삼성 DeX & 구글Q 데스트톱 모드 노트북 랩독

안녕하십니까 ? EddyLab입니다. 이번 게시글은 저희 포럼의 역사가 한번 다시 조명되는 시간이 되겠네요 ^^ 2013년 초에 모토롤라 아트랙스 랩독과 함께 안드로이드 스틱 미니PC의 원조인 MK802II를 기반으로 한방..

muritzy.tistory.com



[DeX] 2019년형 노트북타입 USB-C 랩독 (4) - windows 원격 연결 및 GTmini-A 셋탑 연결 (랩독 키보드 & 터치마우스 이용방법)
https://muritzy.tistory.com/2288



[DeX] 2019년형 노트북타입 USB-C 랩독 (4) - windows 원격 연결 및 GTmini-A 셋탑 연결 (랩독 키보드 & 터치마우스 이용방법)

안녕하십니까 ? EddyLab입니다. 19년형 노트북타입 USB-C 랩독 관련 test를 계속 소개해 드리고 있습니다 ^^ [DeX] 2019년형 노트북타입 USB-C 랩독(1) - 삼성 DeX & Android 10 데스트톱 모드 노트북 랩독 https:..

muritzy.tistory.com



2019년형 노트북타입 USB-C 랩독 (5) - iPadOS 13.x 3세대 iPad Pro 연결(랩독 키보드 & 터치마우스 사용가능)
https://muritzy.tistory.com/2298



2019년형 노트북타입 USB-C 랩독 (5) - iPadOS 13.x 3세대 iPad Pro 연결(랩독 키보드 & 터치마우스 사용가능)

안녕하십니까 ? EddyLab입니다. 19년형 노트북타입 USB-C 랩독 관련 test를 계속 소개해 드리고 있습니다 ^^ [DeX] 2019년형 노트북타입 USB-C 랩독(1) - 삼성 DeX & Android 10 데스트톱 모드 노트북 랩독 https:..

muritzy.tistory.com






[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기



기존 동급전원 충전기 대비
40% 정도로
부피를 최소화하고,

신용카드 사이즈로 만들어진

한국형플러그 초소형 고속충전기로서,


USB-C PD PPS 고속충전이 가능한
스마트폰노트북Apple iPad Pro 그리고 게임기 등에

간단히 연결하여 사용이 가능합니다.





[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기 - 양산제품Test

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기 - 양산제품Test 안녕하십니까 ? EddyLab입니다. 작년에 GaN충전기 관련으로 준비를 했었는데, 코로나19사태로 양산일정이 늦어져서 이제 겨우

muritzy.tistory.com

EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기



멀티충전기 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com




[ZeskitHDMI 2.1 인증케이블 : Zeskit Ultra HD High Speed 8K60 4K120



Ultra High Speed HDMI 케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



EddyLab USB-C PD (F) to DC플러그



EddyLab USB-C PD to DC플러그 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



EddyLab USB-C PD(F) to DC 케이블 타입



EddyLab USB-C PD to DC 케이블 타입 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com


[LVSUN] USB-C PD 노트북어뎁터 : EddyLab



LVSUN USB-C타입 USB-PD 트리거케이블 DC플러그 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com


4세대 양방향 마그네틱고속충전케이블 : EddyLab



EddyLab 마그네틱 고속충전케이블 USB C타입 8핀 5핀 <세트상품 행사 1+1> : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



USB-C to 3.5mm DAC Audio & MIC + USB-C PD 충전 Adapter : EddyLab



USB-C to 3.5mm DAC Audio+Type-C PD 충전 Adapter : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com







안녕하십니까 ? EddyLab입니다.

안드로이드 스마트폰 입문으로 갤럭시S2를 처음 구입 사용한 후,

LG 스마트폰을 계속사용하고 있다가,

(LG V20, LG G5, LG V30S)

다시 갤럭시 시리즈로 갈아 타게 되었습니다 ^^

이번에 5G 무제한 데이터(24개월)을 써 보고자 하는 욕심이 커서 지름을 고민하다가,
(예전에 SKT 3G OPMD 무제한 4회선을 신청해 놓고,
깜빡하고 LG U+로 넘어가다가 망했었죠 ㅠ.ㅠ)

제 경우, 지름 고민이 되었던 것은

기존 사용 서브기기 2회선을 어떻게 계속 쓸 수 있을까 ? 였습니다.

결국 지름의 고민은 지르고난 후, 어떻게 해야 한다는 명제처럼

일단 최상위 요금제를 선택하는 수 밖에는 없더군요 ㅎㅎㅎ



일단 지름을 위해서는
다른 만족할만한 기능을 나름대로 찾아서 자신을 위로(?)를 해야 하기 때문에
갤럭시 노트10 플러스폰 Spec을 비교하는 중에

동적 HDR의 표준 중 하나인,
HDR10+에 대한 급 관심을 일부(?)러 가지게 되었습니다. ^^



앞서 LG OLED UHDTV로 돌비비젼(Dolby Vision)은 거의 재생test를 완료 하였고,


Dolby Vison(DV) MP4를 PMS(Plex Media Server)를 통하여 재생성공
https://cafe.naver.com/mk802/31054



Dolby Vision(DV) MP4...

안녕하십니까? EddyLab입니다. 앞서, DV MP4 파일 컨버팅 및 LG UHDTV...

cafe.naver.com




이제 남은 HDR10+ test를 어떻게 해야 하나, 하고 고민을 하던 차에

일단 만만한 HDR10+ test기기를 찾게 되었다는 안도(?)를 하였습니다 ㅎㅎㅎ

앞서 UHD포럼에서도 관련 글을 올려 드린 것과 같이.
19년 Android 10 버젼에서는 공식적으로 HDR10+를 지원하게 되므로,
내년정도에는 다른 분들도 실제 HDR10+ test가 가능하실 것입니다.






Android 10 출시 - 새로운 기능 (HDR10+)
https://cafe.naver.com/mk802/32916



Android 10 출시 –...

안드로이드10 버젼에서 HDR 표준 중에 동적HDR인 HDR10+를 지원하게 된다고 합니...

cafe.naver.com




갤럭시 노트10 플러스폰은 아직 Android 9버젼임에도 불구하고,

HDR10+을 지원하고 있어서, 사전 test성격이라고 이해하시면 될 것 같습니다 ^^




 먼저 갤럭시 노트10에서 영상 화질 및 HDR관련 공식정보를 살펴보면,









갤럭시노트10 시리즈는 6.8형과 6.3형 크기의 OLED로 각각의 해상도는 QHD+(3,040×1,440), FHD+(2,280×1,080)이다. 특히, 전면 카메라 홀을 제외한 앞면을 화면으로 채운 풀스크린이 특징으로 화면이 차지하는 비율이 약 94%에 이른다.








갤럭시노트10의 ‘색정확도’는 노트9의 0.5JNCD (0에 근접할수록 정확)를 넘어서는 0.4JNCD로 측정되었다. 0.4JNCD는 현존하는 스마트폰 디스플레이 중 가장 실제의 색상과 가까운 색을 표현하는 수준임을 의미한다.

또한, 디스플레이메이트는 갤럭시노트10이 HDR10+ (High Dynamic Range 10+) 기술로 4K UHD 콘텐츠와 같은 고화질 영상도 생생하게 표현이 가능하다고 설명했다. 갤럭시노트10은 동영상 각 장면별로 색상을 최적화 해주는 다이내믹 톤 매핑(Dynamic Tone Mapping)을 지원해 HDR10+ 인증을 받았다.

1) 1cd/㎡(칸델라)는 1제곱미터의 크기에 촛불 1개를 켜 놓은 밝기를 나타내는 단위로 1,000cd/㎡의 경우, 가로세로 1미터 안에 촛불 1,000개를 켜 놓은 밝기를 의미한다.

2) JNCD(Just Noticeable Color Difference)는 색 정확도를 표현하는 단위로, 디스플레이의 색정확도가 기준이 되는 색좌표(Color Gamut)와 비교했을 때 얼마나 차이가 있는지를 나타낸다. 그 숫자가 작을수록 차이가 적고 정확도가 높다는 것을 의미한다. 일반적으로 1JNCD 이하는 사람의 육안으로 그 차이를 구분할 수 없다.

3) HDR(High Dynamic Range)은 고화질 고성능 영상 송출을 위해 명암비(Contrast Ratio, 가장 밝고 가장 어두운 부분의 비율)를 높여 영상 표현력을 더욱 세밀하게 하는 기술이다. HDR10+는 삼성전자가 개발한 차세대 초고화질 영상 표준 규격 기술로 파나소닉·20세기 폭스·아마존 등의 대표적인 TV 제조사·영화사·콘텐츠 제공사가 동맹을 결성해 대세 규격으로 확장해 가고 있다.



출처 : http://news.samsungdisplay.com/20237







갤럭시노트10 시리즈 화질 간략 Spec



6.8inch과 6.3inch 크기의 OLED



해상도는 QHD+(3,040×1,440), FHD+(2,280×1,080)



1,308 cd/m2 (칸델라)



DCI-P3 (0.4JNCD) 지원

HDR10+ (High Dynamic Range 10+) 지원

다이내믹 톤 매핑(Dynamic Tone Mapping) HDR10+ 인증



======================





위의 Spec상에 무엇보다도 놀란 것은
HDR 지원을 위한 칸델라가 1,300
cd/m2에 육박한다는 내용이네요 ^^

19년 중소기업 UHDTV가 300~400
cd/m2 정도 밖에 지원하지 않는 것에

비해서는 휴대폰이라는 배터리가 1,300 cd/m2 밝기를 쏘어주면,

어느정도 시간에 배터리가 모두 소진이 될지도 급 관심이 생기는 내용입니다 ㅎㅎㅎ

노트10 플러스의 충전관련으로는
25W 어댑터를 지원해 주고 있습니다만,
18W급 어댑터 충전과 별로 큰 차이가 없어서
급속 충전관련은
이후 40W 정품 어댑터를 써 봐야지 알 수 있을 것 같습니다.



여기서 HDR10+의 test 컨텐츠는 어떻게 구해야 할지가 고민입니다만,
최근 4K Blu-ray 영화 원본폴더 중에서 HDR10+ 지원되는 영상들이 있습니다.


[HDR] HDR10+로 추정되는 영상 릴 정보 공유
https://cafe.naver.com/mk802/31337



[HDR] HDR10+ 로 추정되는 ...

앞서, Dolby Vision (DV)관련 내용을 올려 드린 바 있습니다. H...

cafe.naver.com






이 HDR10+영상을 삼성 HDR10+ 지원
UHDTV에서 직결로 재생을 하면,

HDR10+로고나 나오려나 ?  하고 test를 해 보고 있었는데,

HDR10+로고는 나타나지 않더군요...  ^^;;



다른 사이트를 통하여 확인된 바로는, 별도로 HDR10+로고가 뜨지 않고 있다고 하는데,

이 점은 삼성에서도 HDR종류에 대한 표기를 HDR10+로고가 나타나도록

수정이 반드시 필요로 된다고 판단됩니다.


노트10 플러스에서도
어떤 비디오 재생기를 이용하여 HDR10+가 정상 재생되는지도

아직은 잘 모르는 상황이고, HDR10+로고가 뜨는지도 미확인 상태입니다만,
하나씩 부딧쳐 봐야 겠네요 ^^


그러면, 이후
노트10 플러스 HDR10+ 재생관련 TEST를

짬짬이 올려 드리도록 하겠습니다.







============================



HDR10+ 영상 재생 test 캡춰



1) Plex를 이용한 HDR10+ 영상 재생 캡춰

이 원본파일은 HDR10+ 지원 mkv 파일입니다.
PMS를 이용하여 원본 재생으로 HDR10+를 재생하였습니다.



2) nPlayer를 이용한 HDR10+ 영상 재생 캡춰

1)번과 동일한 HDR10+ 영상을 재생하였고, 같은 영상위치에서 캡춰를 하였습니다.

nPlayer에서는 HDR를 지원하지 않습니다.



캡춰 화면으로 보면, 2번이 더 밝게 보여집니다만,
캡춰로서는 HDR효과를 나타나지가 않기 떄문에, 2번은 HDR to SDR톤매핑으로 보여지는 화면에서의 캡춰이고,
1번은 정상 HDR10+상태에서 캡춰가 HDR명함을 잘 표현 못하기 때문입니다.




HDR효과가 나타난다면, 이정도 화면으로 보이는 것이 정상입니다. ^^

3) LG OLED UHDTV 4K 10bit 4:2:0
U5Mini 4K 10bit HDR 설정 / 미디어센터 재생



참조 링크 : Beelink S905X2 VS U5Mini HDR 영상 재생 색감 비교 2

https://cafe.naver.com/mk802/32406



Beelink S905X2 VS U5...

안녕하십니까 ? EddyLab입니다. 앞서 Beelink S905X2 VS Beelin...

cafe.naver.com



4) X맨 다크피닉스 HDR10+ 영상 재생입니다.
역시 캡춰로인해서 HDR10+의 효과는 정상적으로 보실 수 없지만,
실제 노트10/10+에서 헤드셋의 파란 불빛이 엄청 밝게 보여지게 됩니다. ^^





test에서 아쉬운 것은 HDR10인지, HDR10+인지에 대한 마킹이 뜨지 않기 때문에

실감 영상에서 구분을 하기는 매우 까다롭습니다. ^^;;

이후 HDR10 VS HDR10+ 비교 영상은 따로 준비 하도록 하겠습니다.







감사합니다.


삼성 Dex & 갤럭시 노트10의 새로운 연결방법 - 덱스를 내 컴퓨터에서,더 편리하게 (DeX for PC)
https://muritzy.tistory.com/2247



삼성 Dex & 갤럭시 노트10의 새로운 연결방법 - 덱스를 내 컴퓨터에서,더 편리하게 (DeX for PC)

갤럭시 노트10+ & 삼성 Dex의 새로운 연결방법 - 덱스를 내 컴퓨터에서,더 편리하게 (DeX for PC) 이번 갤럭시 노트10부터 DeX 연결 지원이 되는 기술이 있다고 해서 알아 보았습니다. 이 기술은 "DeX for PC"라고..

muritzy.tistory.com















https://smartstore.naver.com/eddylab7/products/4573458388



오디오댁 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





https://smartstore.naver.com/eddylab7/products/4679164937



C to C G2 고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com





https://smartstore.naver.com/eddylab7/products/4722156779



멀티충전기 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



https://smartstore.naver.com/eddylab7/products/4643485450



노트북어뎁터 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com

https://smartstore.naver.com/eddylab7/products/4531433609



마그네틱고속충전케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



+ Recent posts
