분해 보고서 : Meizu HIFI 디코딩 앰프 PRO

=================================





새로나온 MEIZU Hifi Audio Pro의 이전 모델 입니다.

메이주, 타입C to 3.5mm 어댑터 Pro 발표

메이주, 타입C to 3.5mm 어댑터 Pro 발표 : 클리앙



새로나온 제품은 DAC은 같은 것을 사용하였지만,

Cirrus Logic CS43131 DAC,이 USB 오디오 어댑터는 32 비트 / 384kHz PCM 디코딩 기능 및 DSD64 / DSD128 DSD 디코딩 기능, 최대 추력 2Vrms, 출력 부하 16Ω ~ 600Ω 적응 형을 지원

케이블은 페브릭타입 케이블을 썼다고 하네요 ..
AMP기능이 약간 더 보강되었다고 합니다.


======================





Meizu는 항상 휴대 전화에서 "고품질"을 요구하는 회사이지만 전례없는 방식으로 자체 Android 플래그십 전화기에서 3.5mm 오디오 인터페이스를 제거했기 때문에 내장 오디오 디코더를 사용하는 것이 편리하지 않습니다. 그러나이 휴대 전화에서는 예상 제품인 Meizu HiFi 디코딩 앰프도 출시했습니다. USB-C 인터페이스 입력이 내장 된 DAC가 내장 된 3.5mm 헤드폰 인터페이스 변환기로, Meizu 16s의 내장 3.5mm 인터페이스를 제거하는 것이 용기입니까? 해체를 통해 신비가 숨겨져있는 것을 살펴 보자.



첫째, MEIZU Meizu HiFi 디코딩 앰프

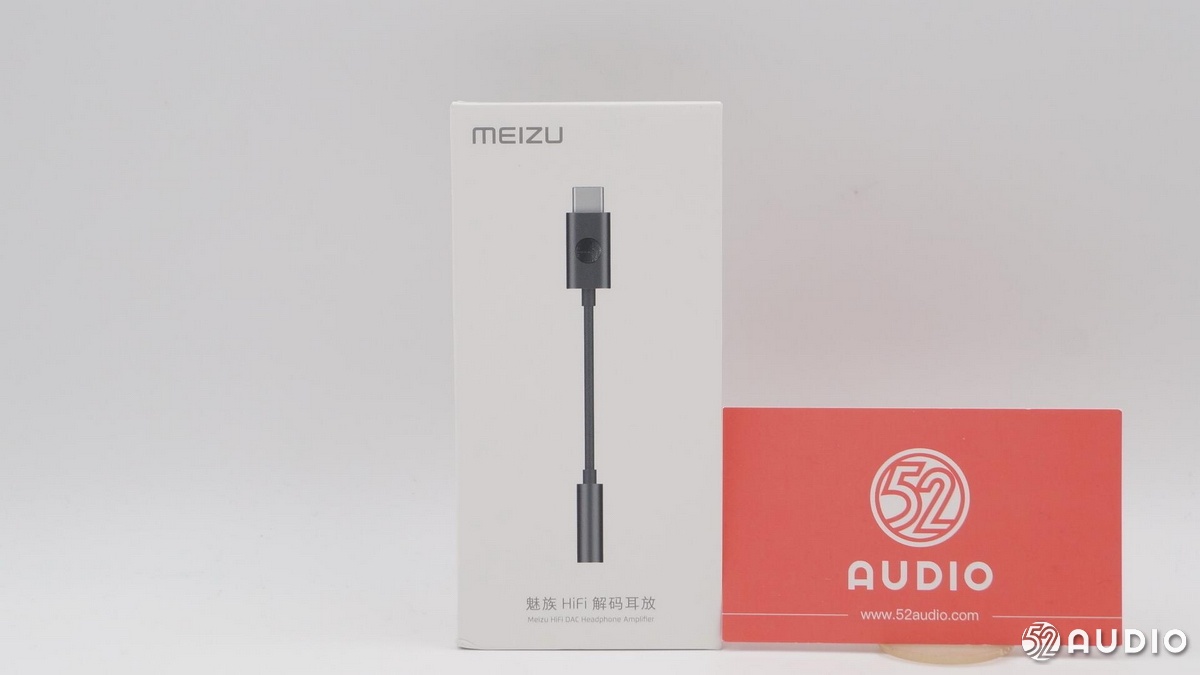

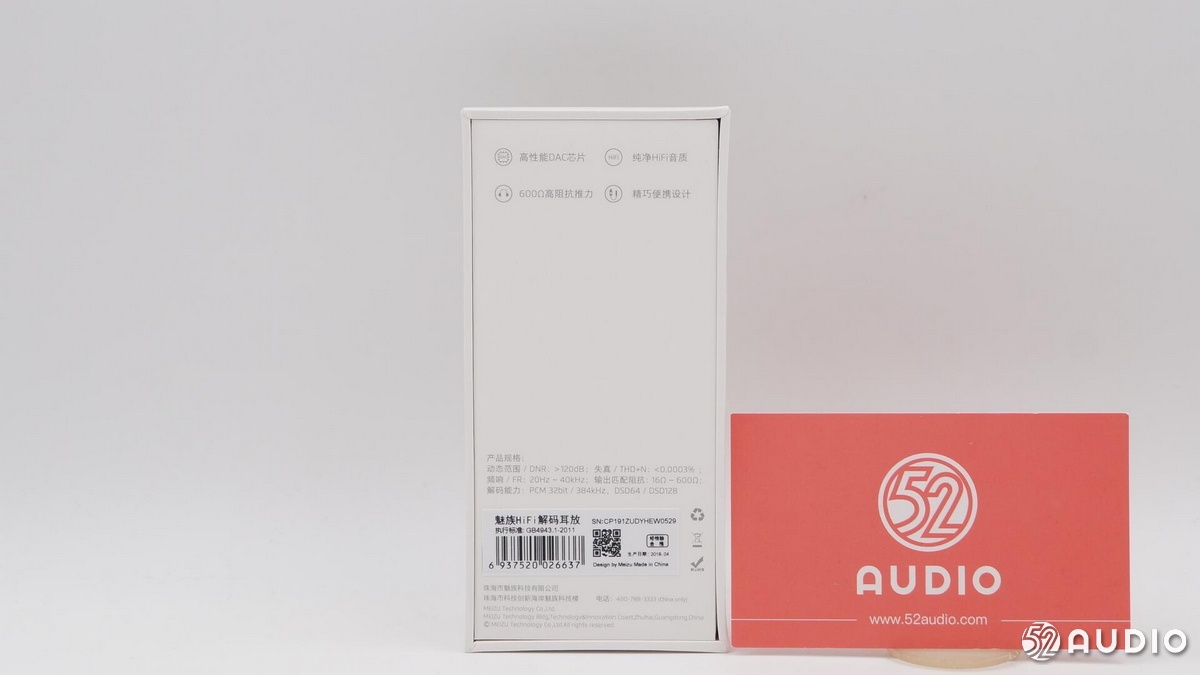

패키지의 외관은 흰색이고 제품의 앞면은 시각적으로 보입니다 다음은 Meizu HiFi 디코딩 앰프의 이름입니다.

고성능 DAC 칩, 순수한 HiFi 음질, 600Ω 높은 임피던스 추력, 소형 및 휴대용 디자인 제품 사양 : 다이나믹 레인지 / NDR :> 120dB; 왜곡 / THD + N : <0.0003 %; 주파수 응답 / FR : 20Hz ~ 40kHz; 출력 정합 임피던스 : 16Ω ~ 600Ω; 디코딩 능력 : PCM 32 비트 / 384kHz, DSD64 / DSD128

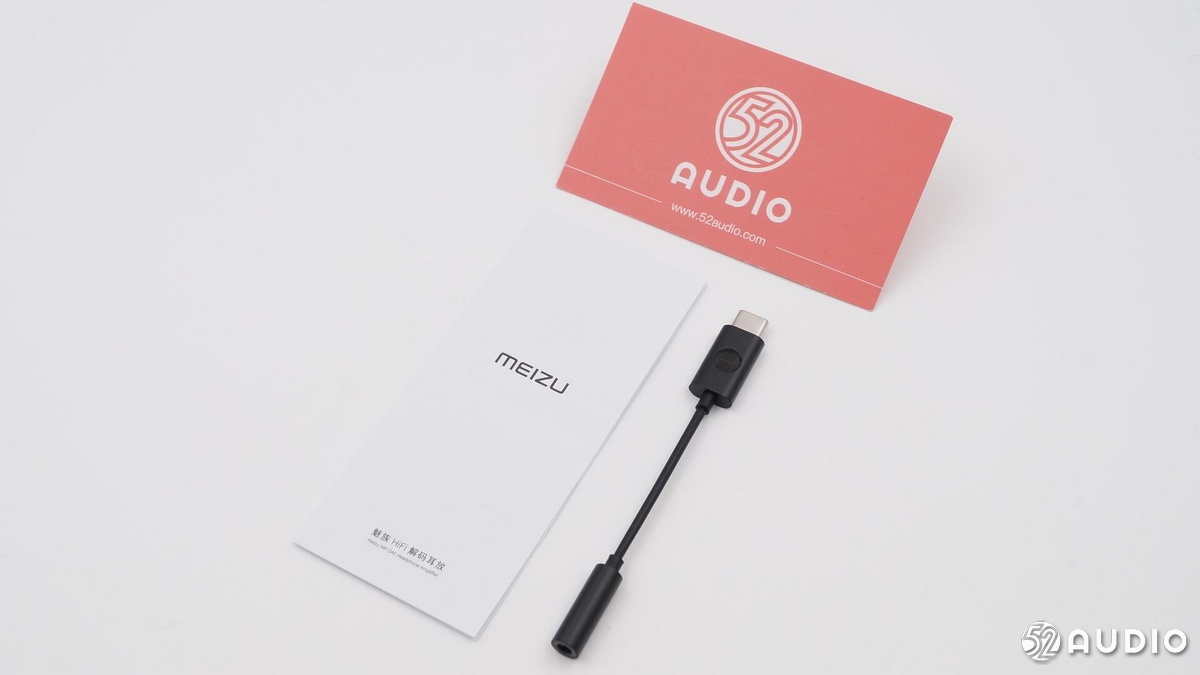

제품 패키지에는 제품 본문과 사용 지침이 포함되어 있습니다.

3.5mm 인터페이스의 한쪽 끝은 금도금 된 접점입니다.

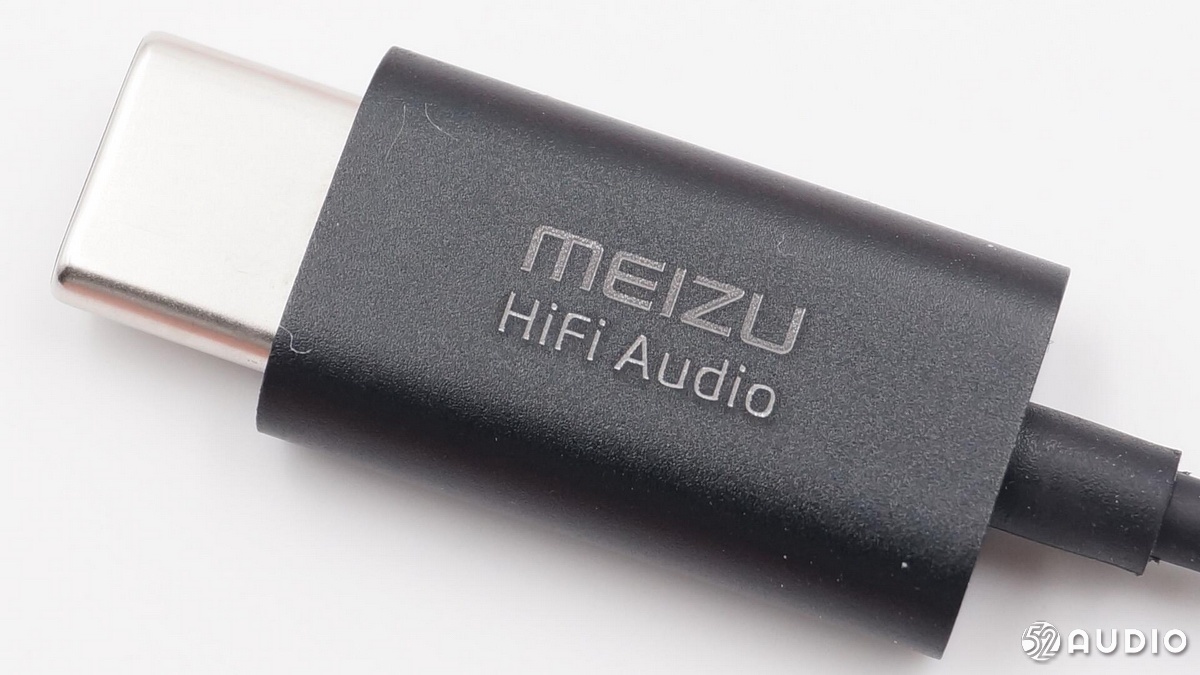

USB-C 플러그의 한 쪽 끝은 MEIZU의 로고 및 HiFi 오디오 하이파이 오디오의 로고입니다.

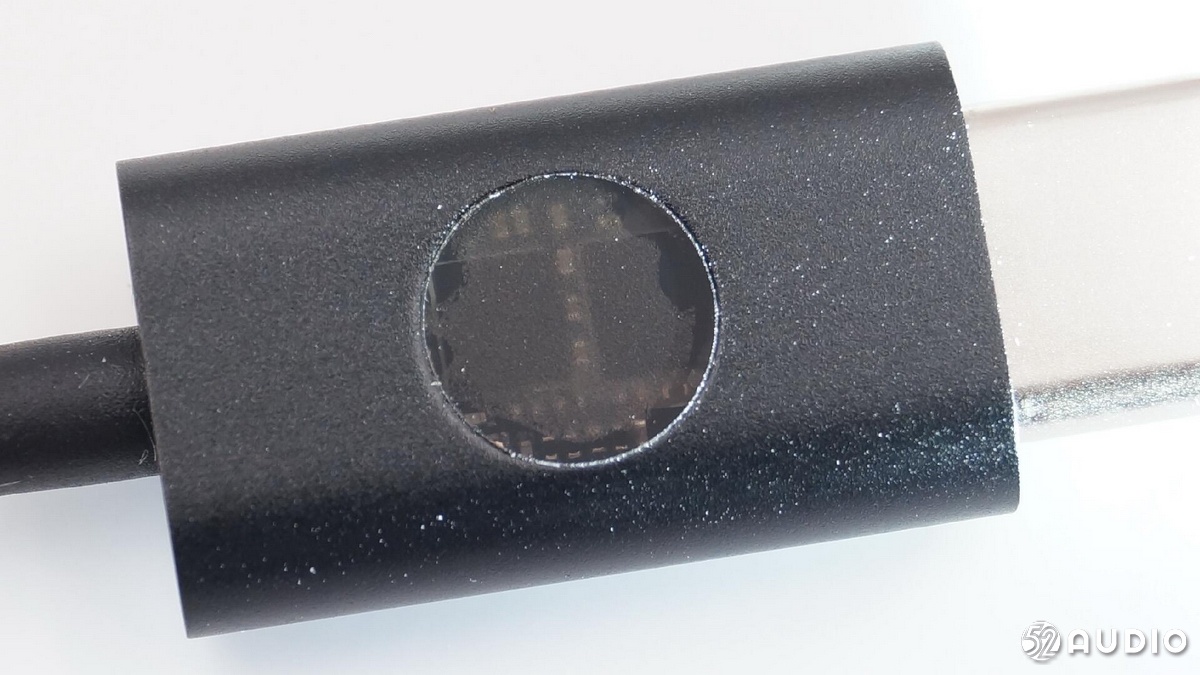

플러그 뒷면에는 투명한 원형 창이있어 내장 칩과 커패시터를 시각적으로 볼 수 있습니다.

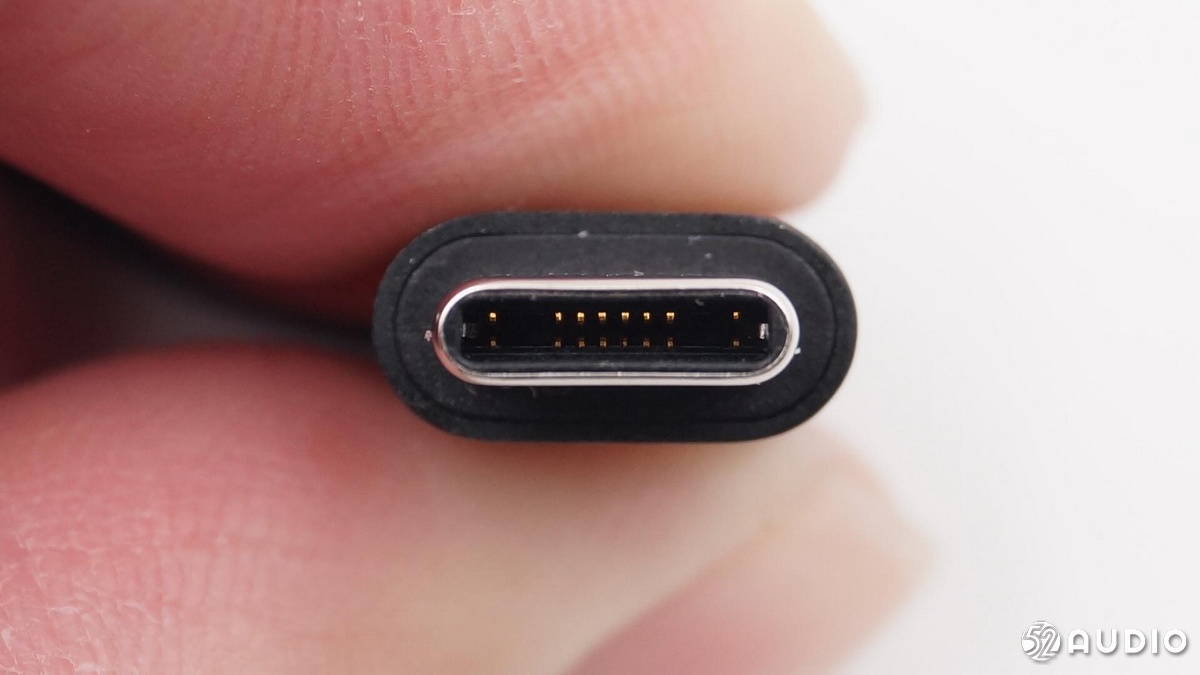

USB-C 인터페이스는 완전히 핑되지 않고 데이터 전송 및 전원 공급 기능 만 유지하며 아날로그 신호는 지원되지 않는 것으로 추측됩니다.

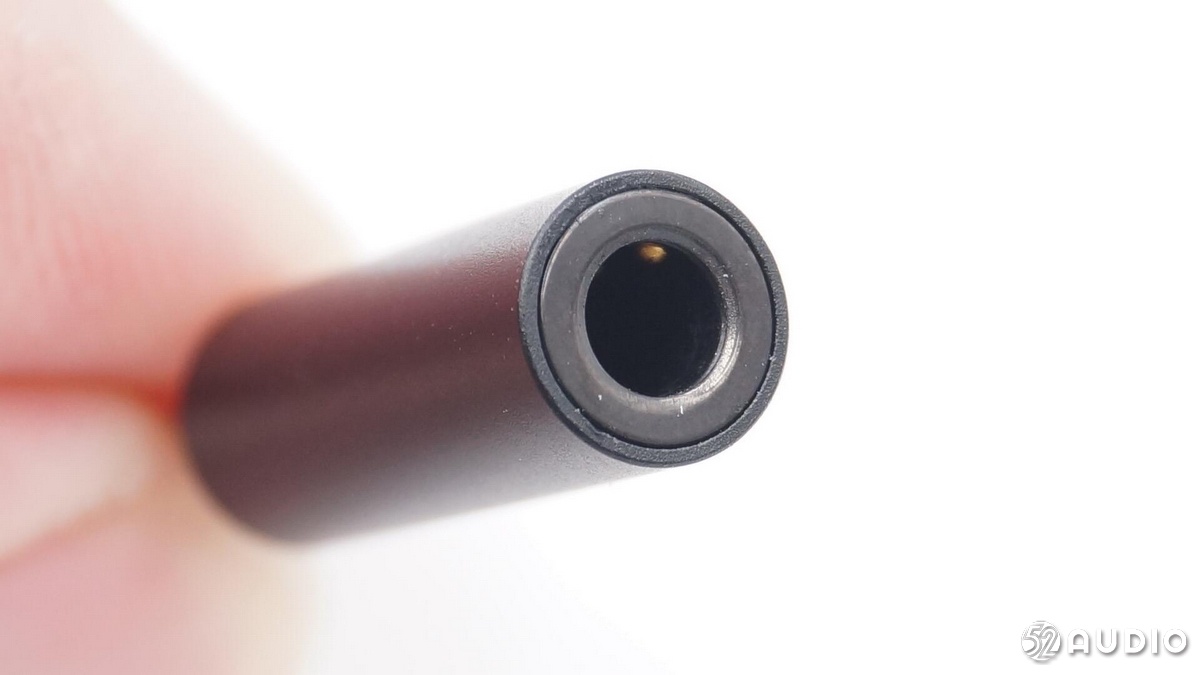

다음으로 3.5mm 인터페이스면을보고 외부 금속 슬리브, 금속 장식 링을 풀고 내부는 플라스틱 금형입니다.

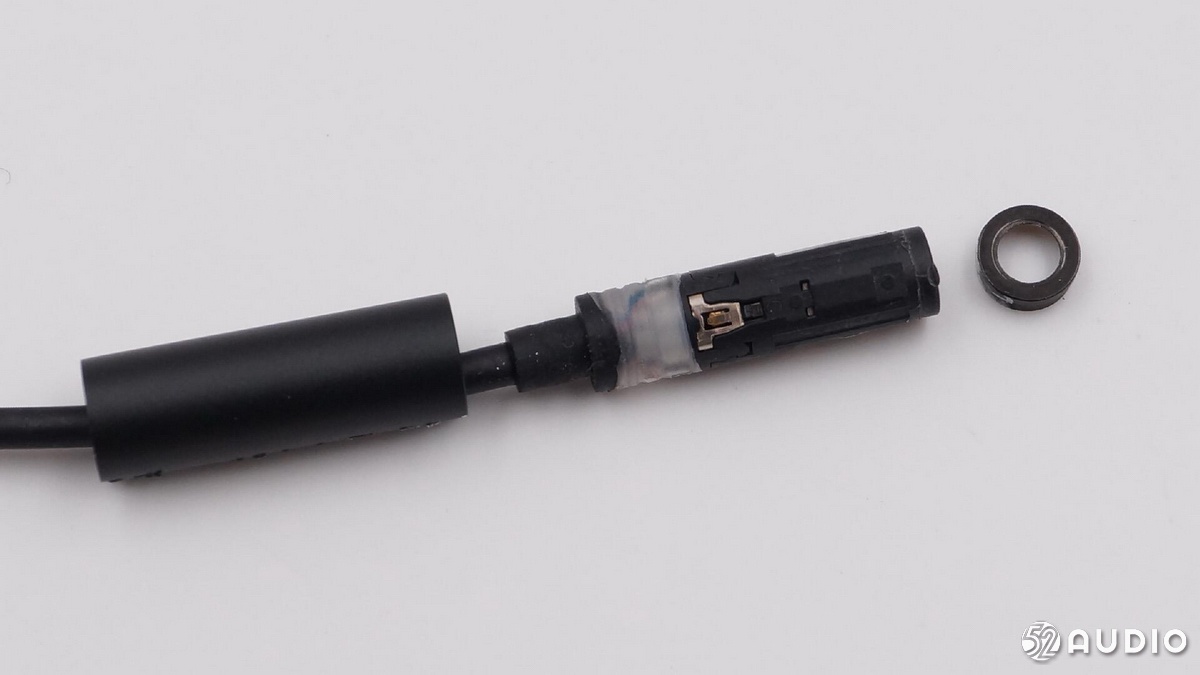

3.5mm 인터페이스에서 슬리브를 제거한 후 내부에 3 개의 금속 파편이있어 4 세그먼트 이어폰으로 마이크 및 유선 제어를 사용할 수 있습니다.

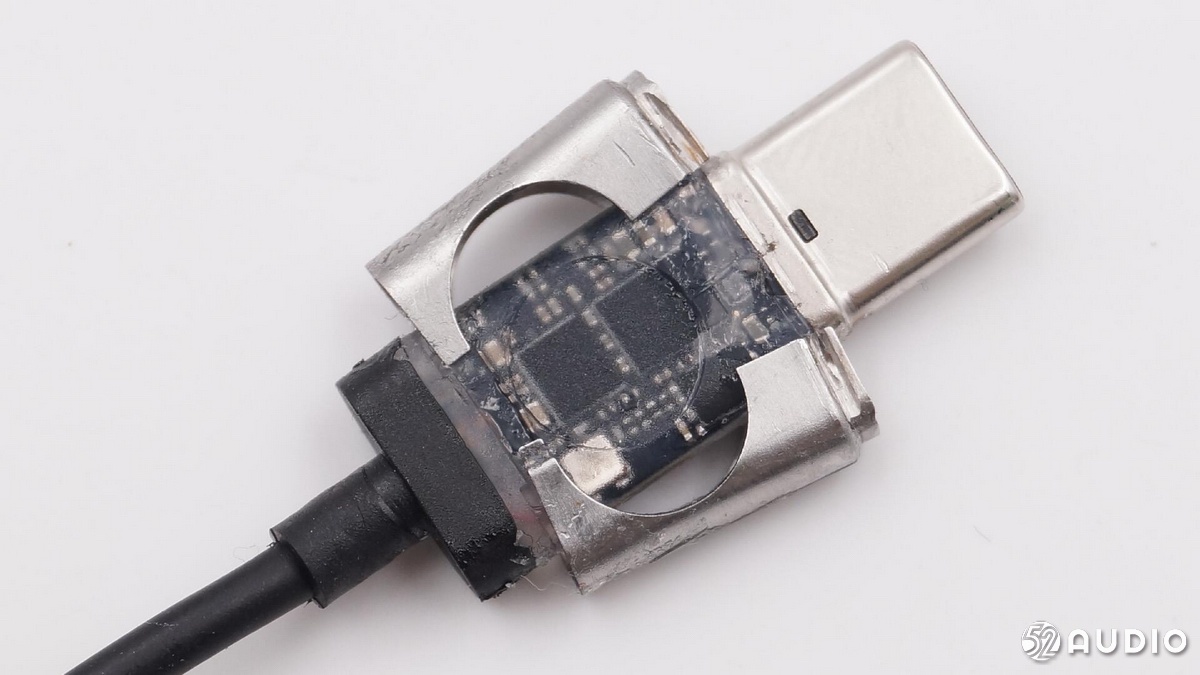

USB 플러그에서 금속 케이스의 포장을 풀고 내부에 금속 덮개가 있습니다.

USB-C 플러그의 금속 덮개를 분해하고 단단한 접착제 층으로 덮어 강도를 높이십시오.

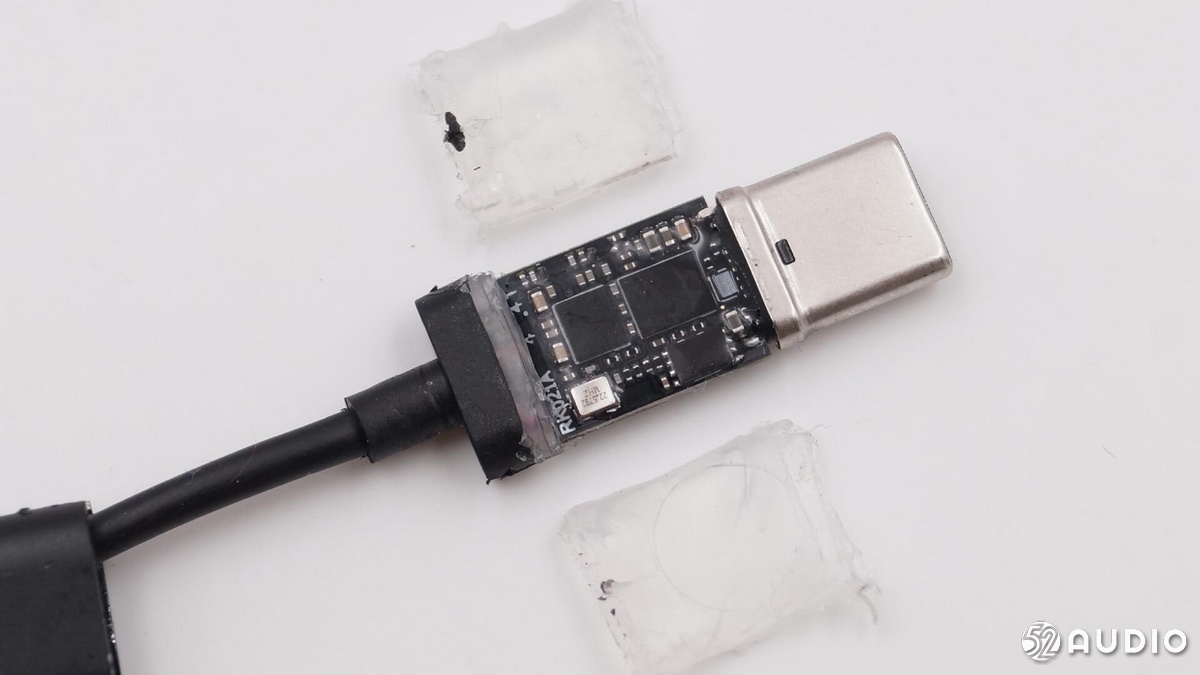

경질 고무를 제거하고 PCB 상에 잔류 물이 거의 남지 않았다.

플러그 전면의 PCB에는 방수 접착제 층이 있습니다.

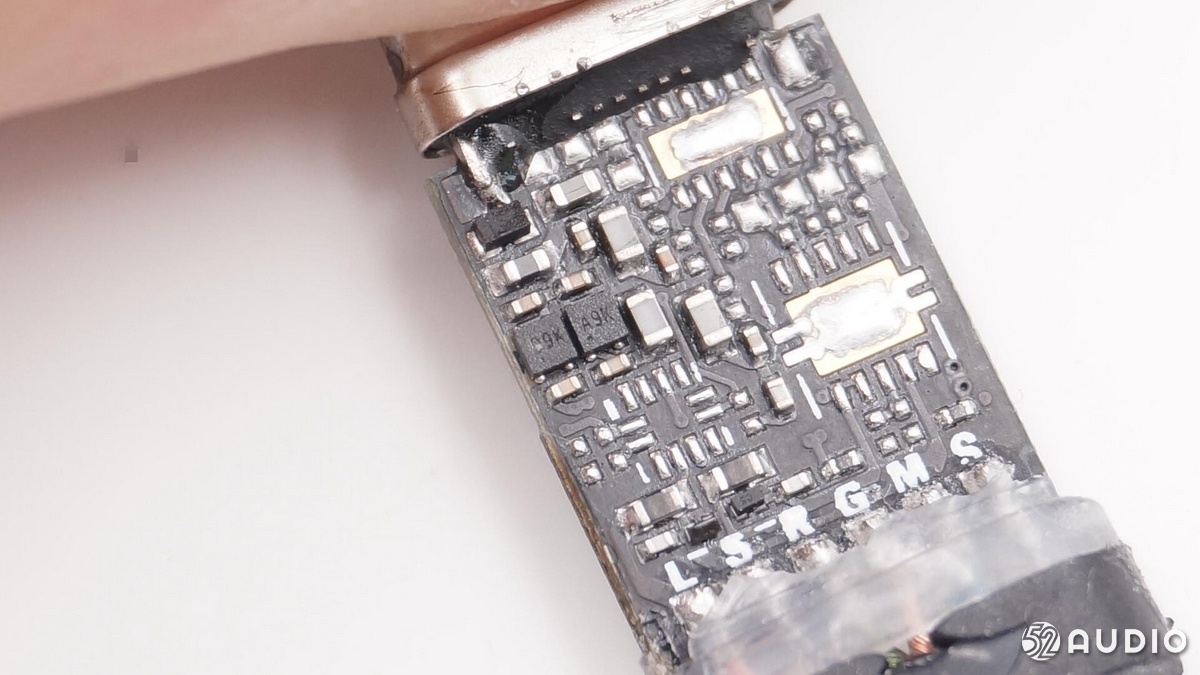

PCB 뒷면의 근접 촬영.

측면에서 PCB 전면의 방수 접착제가 더 분명합니다.

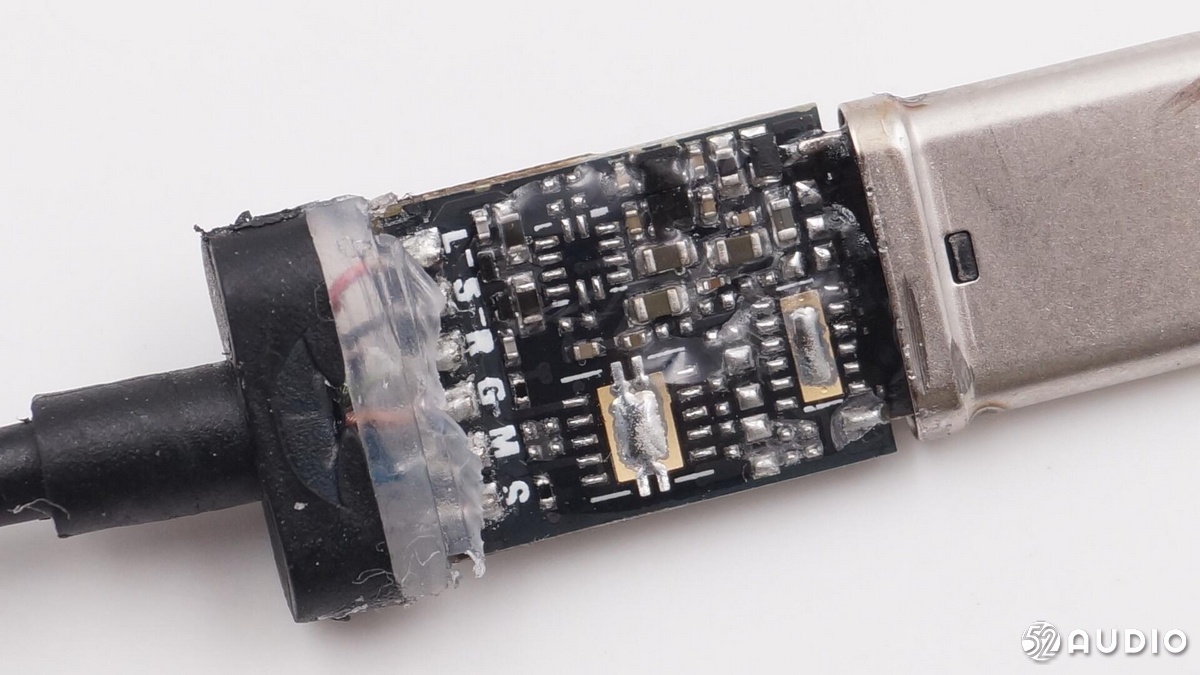

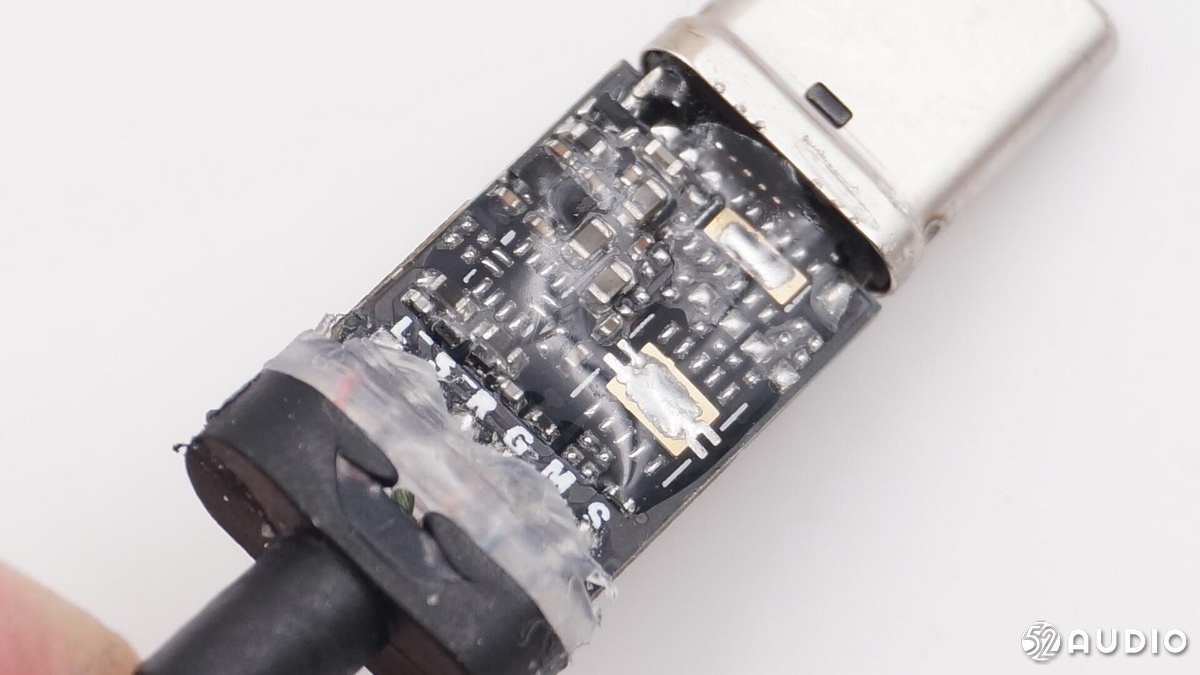

PCB 뒷면에는 방수 접착제 층이 있습니다.

방수 접착제를 찢어 내십시오. 완전히 조각이며 커패시터에 잔류 물이 거의 없습니다.

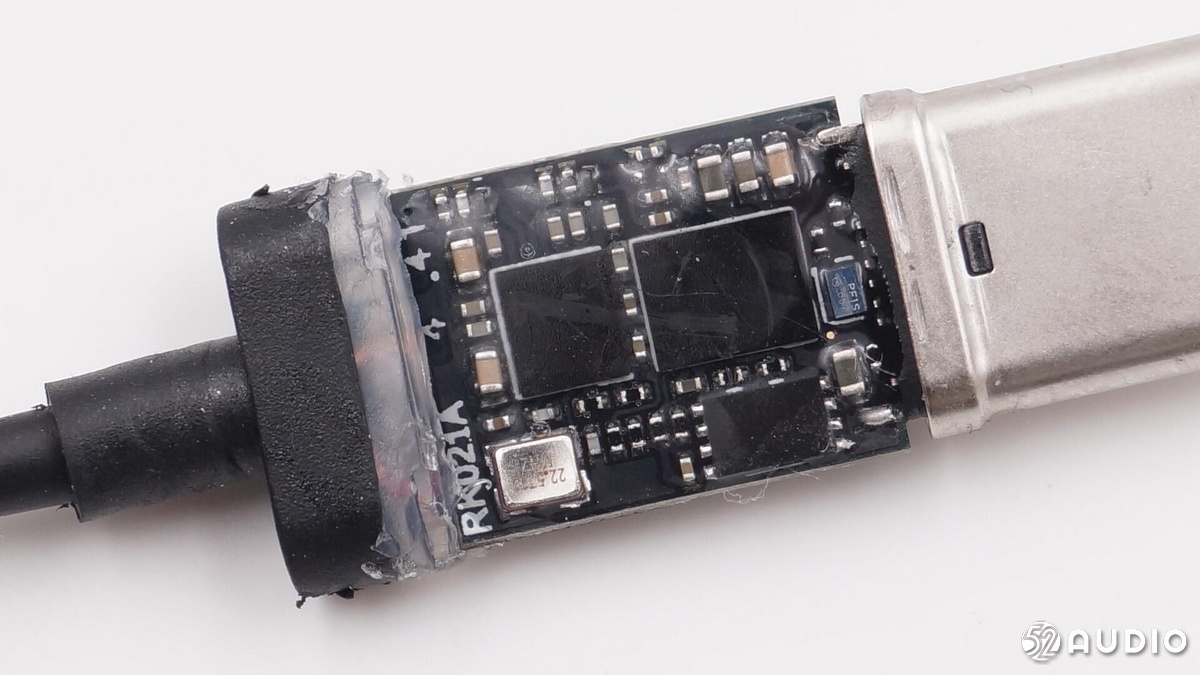

뒷면에는 2 개의 IC, 실크 스크린 D9K, 실크 스크린 A9K IC가 있습니다.

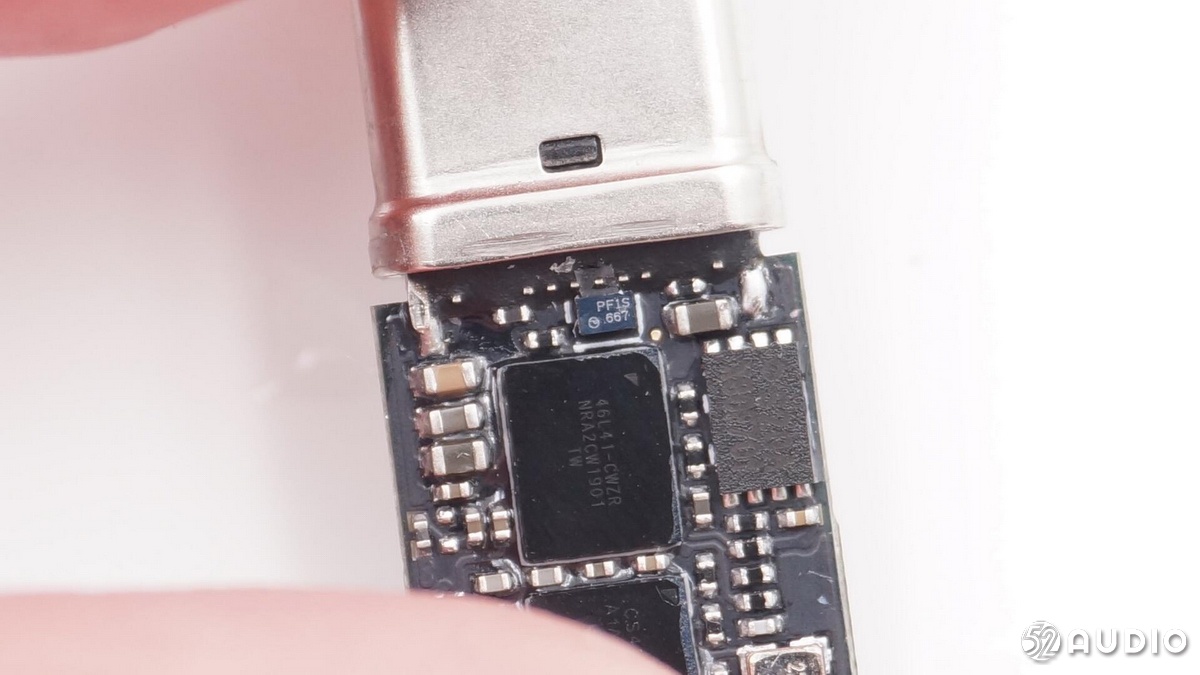

PF1S 667 용 화면 보호기.

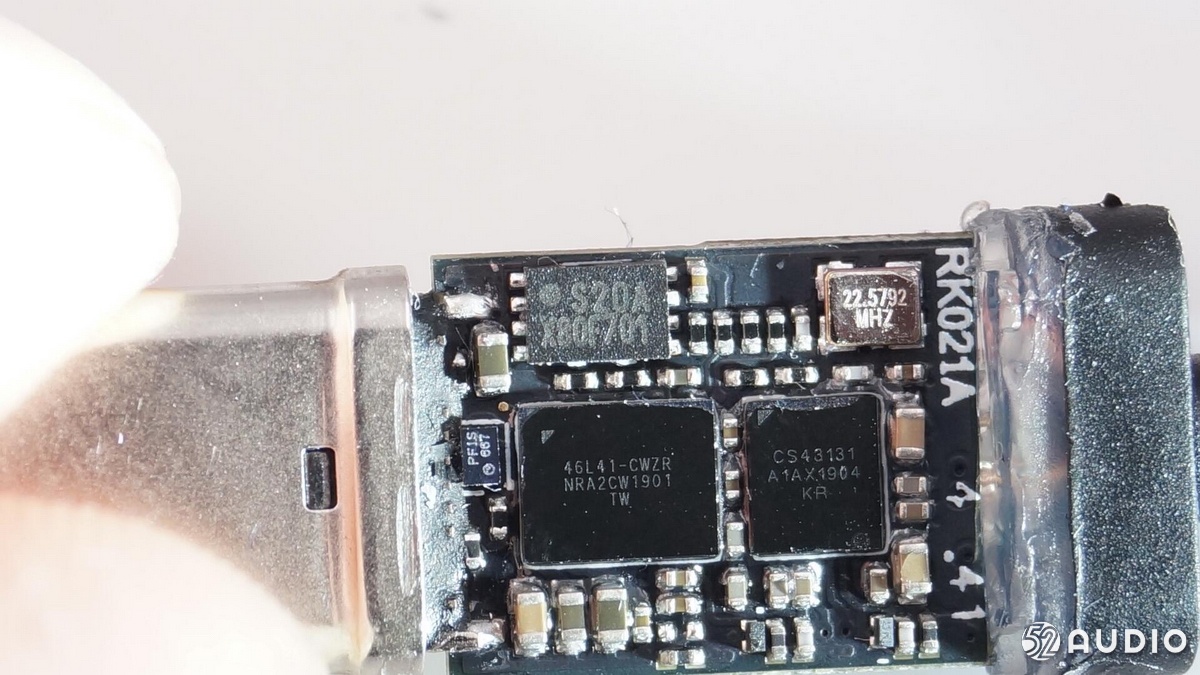

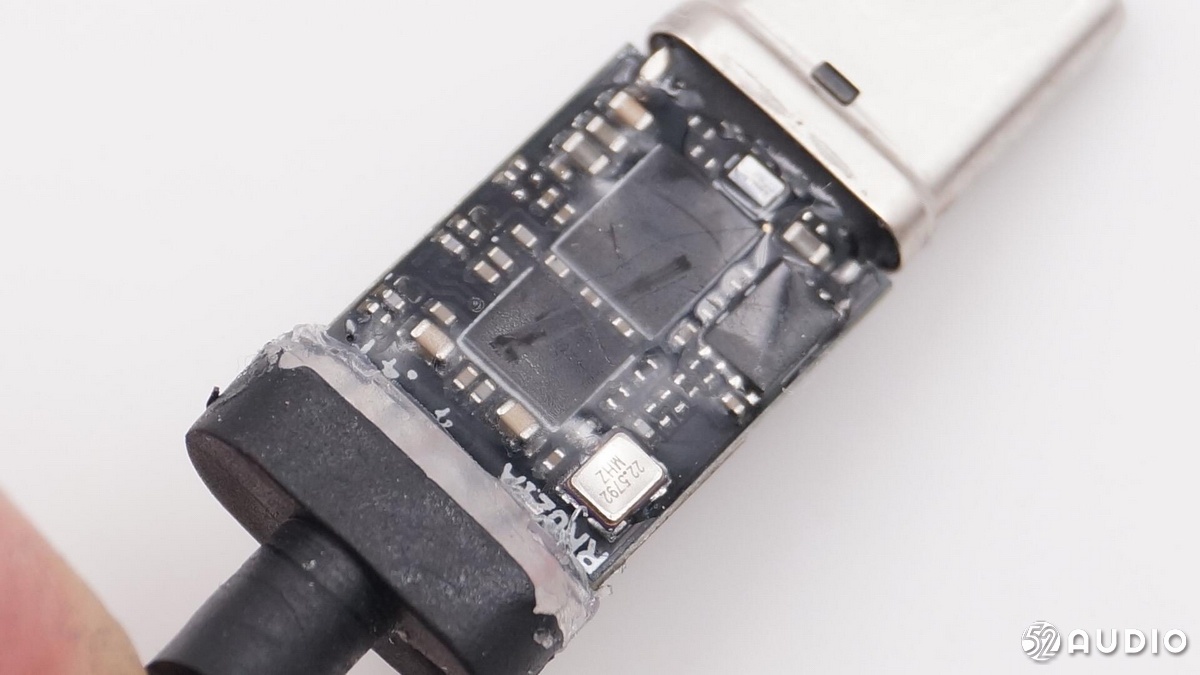

실크 스크린 S20A X80F701 메모리 및 22.5792MHz 크리스탈. 메모리는 패치 코드 브랜드, 샘플 속도 지원 정보 등을 저장하는 데 사용됩니다.

Cirrus Logic CS43131 DAC,이 USB 오디오 어댑터는 32 비트 / 384kHz PCM 디코딩 기능 및 DSD64 / DSD128 DSD 디코딩 기능, 최대 추력 2Vrms, 출력 부하 16Ω ~ 600Ω 적응 형을 지원합니다.

USB 컨트롤러, DAC 및 헤드폰 앰프가 내장 된 Cirrus Logic 46L41-CWZR USB 오디오 칩.

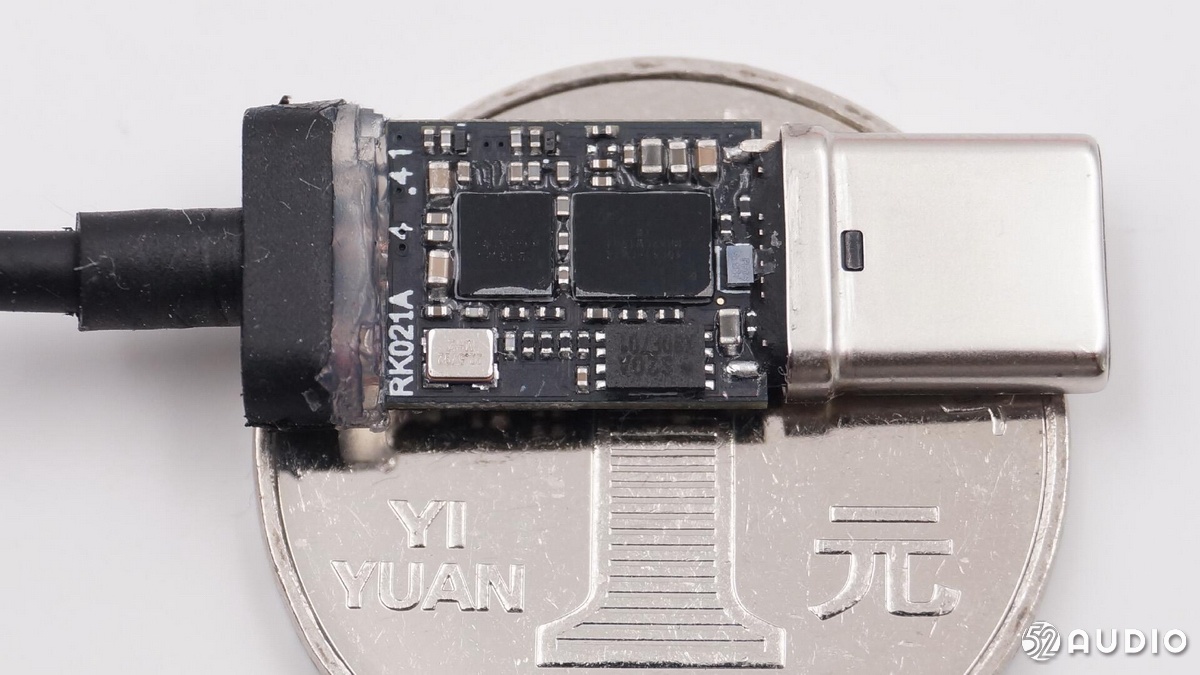

나는 오디오 네트워크가 1 위안 동전과 Meizu HIFI 디코딩 앰프 USB-C 플러그 부분을 비교 크기로 사용하는 것을 좋아합니다.

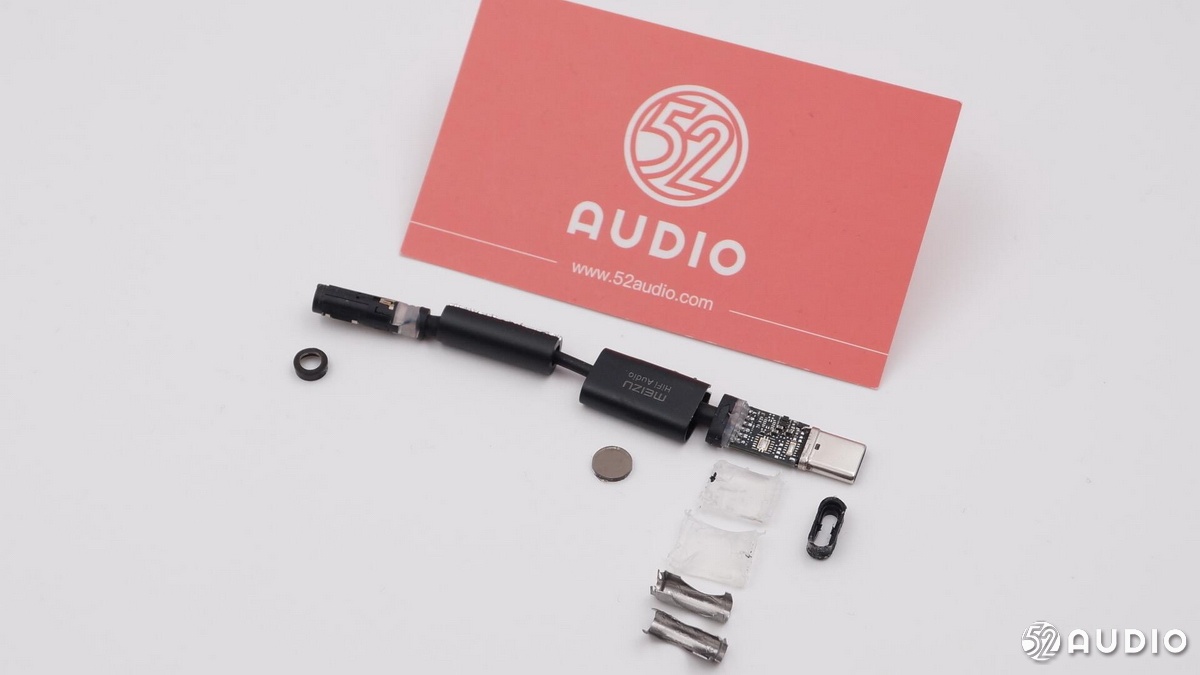

가족을 해체하십시오.

셋째, 오디오 네트워크 분해 요약을 좋아합니다.

Cirrus Logic 46L41-CWZR과 Cirrus Logic CS43131 2 개의 고품질 오디오 칩이
내장 된 46L41-CWZR은 USB 오디오 입력 제어 및 일반 오디오 디코딩을 담당하며, CS43131은 고화질 오디오를 파싱하고 대형 임피던스 헤드폰을 구동합니다.
