안녕하십니까 ? EddyLab 입니다.









아직 8K 환경은 좀 이른 감이 있습니다만,

8K 협회(Association) 인증 로고



표준기술Spec은 변하는 것이 아니라서,



HDMI2.1, USB4, 썬더볼트3 &4 등의 기술 제품을

미리 실증 test하면서 8K 환경구축을 하고 있습니다.



결국 실증test를 하면서,

회원님들께 추천할만한 8K 악세서리 제품을

직접 수입을 하게 되었습니다. ㅎㅎㅎ



결론적으로

향후 8K test환경을 구축해 가시면서,

정보부족으로 돌아돌아 가시기 보다는

검증된 8K test환경 자료를 참조하셔서

구축해 나가시면 트라이 & 에러를 줄이 실 수 있을 것 입니다.







어제 USB4 to HDMI2.1 어댑터 제품이 도착했네요 ^^















아직 제품에 한국어 매뉴얼도 준비가 안되어 있어서

몇가지 추가작업을 해야지 정식 판매가 가능합니다. ^^;;





일단 제품관련 상세페이지 초안을 만들어서

먼저 제품소개차 올려 드립니다. ^^



궁금하신 점이 있으면 댓글에 문의를 주시기 바랍니다.



감사합니다.








[EddyLab] USB4 to HDMI2.1 8K Video 어댑터 4K120Hz 8K60Hz 맥북 EVO노트북 미니PC







제품소개



* USB4 to HDMI 2.1 어댑터를 사용하여 HDMI 2.1로 업그레이드하거나 미래에 대비할 수 있습니다.

USB4 to HDMI 어댑터는 최신 HDMI 2.1 표준과 USB-C의 다양한 포트와 연결사용 가능합니다.

USB4 to HDMI 2.1 어댑터는 호환되는 디스플레이 및 장치에서 최대 8K 60Hz 해상도까지(DSC지원)를 지원합니다.



* USB4 to HDMI2.1 어댑터를 사용하여, 8K 또는 4K 120Hz 게임 모니터와 TV를 노트북, 스마트폰, 태블릿 등에 연결하십시오.

USB4 to HDMI2.1 어댑터는 RGB 4:4:4에서 8K 60Hz의 최대 비디오 해상도를 지원합니다. (DSC지원)

USB4 to HDMI2.1 어댑터를 사용하여 화질 손실 없이 고품질 비디오를 즐기십시오.



* HDMI에 대한 8K USB C 어댑터는 DP Alt 모드를 지원하는 USB-C 장치를 지원합니다.

USB4 to HDMI2.1 어댑터는 USB4포트 / Thunderbolt 3 포트/Thunderbolt 4와 호환됩니다.

USB4 to HDMI2.1 어댑터는 놀라운 색상을 위해 HDR을 지원합니다.

USB4 to HDMI2.1 어댑터를 사용하여 지연 없는 게임을 위한 ALLM(Auto Low Latency Mode) 지원 USB C HDMI 어댑터로 생생한 사운드를 위한 서라운드 사운드 오디오 즐기실 수 있습니다.



* USB4 to HDMI2.1 어댑터를 사용하여 8K 해상도 지원을 활용하십시오.

USB4 to HDMI2.1 어댑터는 최신 Nvidia RTX 2000, 3000 시리즈 및 AMD Radeon RX6000 시리즈 그래픽 카드가 있는 데스크탑 컴퓨터 또는 11세대 Intel Tiger Lake i5이상 CPU 및 Intel Iris Xe 그래픽이 탑재된 노트북의 USB4 및 Thunderbolt 4 포트와 호환됩니다. 8K 비디오는 USB4 to HDMI2.1 어댑터를 사용하는 Intel Evo 노트북과 호환됩니다.



(추가호환기종)

10세대 i7-10750H 1660ti (썬더볼트3) 노트북으로 4K@120Hz 지원 가능합니다.



* 플러그 앤 플레이: 간편한 설정, 추가 드라이버 설치가 필요하지 않습니다.



* 참고: "DisplayPort 대체 모드"를 지원하는 USB-C 포트가 필요합니다(일부 USB-C 포트/시스템이 대체 모드 기능을 지원하지 않음).

























10세대 i7-10750H 1660ti (썬더볼트3) 노트북으로 4K@120Hz 지원 가능합니다.













10세대 i7-10750H 1660ti (썬더볼트3) 노트북으로 4K@120Hz 지원 가능합니다.







HDMI 2.1 기술력을 최대한 활용



USB4 to HDMI2.1 8K Video 어댑터의 중요성은 최신 HDMI 기술과 USB-C 커넥터의 다양성을 결합입니다.

최신 4K 120Hz TV 및 모니터를 지원하여 장치를 8K 비디오 환경으로 바꾸십시요.

HDMI 2.1에 지정된 48Gbps 대역폭만이 제공할 수 있는 타의 추종을 불허하는 속도로 8K 디스플레이를 구동합니다





특징 :



- 8K@60Hz 초고해상도 딥 컬러 심도 및 선명한 이미지 출력 및 전체 범위의 디지털 다중 채널 오디오로 HDMI2.1을 지원합니다. 4K@120Hz, 4K@60Hz, 그리고, 4K해상도 이하 1080P, 720P 와도 호환이 됩니다.

- HDCP2.2를 지원하고 4K Netflix, Amazon Prime Video 및 Disney 등의 요구 사항을 충족합니다. 이 어댑터는 3D 비디오도 지원합니다.

- USB-C 커넥터를 사용하면 DisplayPort Alt 모드(DP Alt Mide)를 지원하는 USB4포트 또는 Thunderbolt 3/4 포트가 장착된 컴퓨터 또는 태블릿에 연결할 수 있습니다.

- 8K 출력은 USB-C Alt Mode DP 1.4 사양이 지원되는 업스트림 H/W(예: 그래픽 카드)가 필요합니다.

- 플러그 앤 플레이, 드라이버가 필요하지 않습니다.







패키지 내용물 :



1 x USB4 to HDMI2.1 어댑터

한국어 사용자 매뉴얼





시스템 요구 사항:



• Windows 7/8/10.

• 안드로이드 8.0.

• Mac OS 10 이상.

• 아이패드 OS 13.0.

• 크롬 OS.

• 안드로이드 OS.





(주) USB4 to HDMI2.1 어댑터는 HDMI2.1 인증이 필요하지 않은 제품입니다.

(어댑터나 스위처등은 인증이 필요하지 않습니다.)

그러나 HDMI포럼회원이 아니면,

HDMI로고는 부착할 수 없으므로, HDMI로고는 빠져 있습니다

























(주) M1 Macbook Air 2020는 지원하지 않습니다.

















USB4 to HDMI2.1 어댑터 메인 칩셋



리얼텍(Realtek) RTD2173



https://cafe.naver.com/mk802/32039







4K / 8K 영상 재생 호환성 test

4K / 8K 재생기 내/외장 GPU USB C Type port USB4 to HDMI2.1 어댑터 HDMI2.1 인증 cable (DSC지원) 4K@120Hz /
8K@60Hz Display
Desktop PC

NVIDIA RTX 3xxx시리즈
AMD RX 6xxx시리즈
Alt DP포트 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
w/o DSC
8K@30Hz


with DSC
8K@60Hz RGB HDR & 4K@120Hz
Desktop PC NVIDIA Zotac 2080ti
(AV1 HW디코딩 미지원)
Alt DP포트 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
w/o DSC
8K@30Hz


with DSC
8K@60Hz RGB(4:4:4) SDR & 4K@120Hz
Desktop PC NVIDIA RTX2070 USB-C (Virtual Link) USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블
4K@120Hz RGB(4:4:4) 10bit
재현확인. (홍치리님)
인텔 Evo™인증 11세대 노트북 Intel Iris Xe 내장그래픽
(AV1 HW디코딩 지원)
USB4 / TB4 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
w/o DSC
8K@30Hz


with DSC
8K@60Hz RGB(4:4:4) HDR & 4K@120Hz
일반 intel 11세대 노트북 Intel Iris Xe 내장그래픽
(AV1 HW디코딩 지원)
USB4 / TB4 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
w/o DSC
8K@30Hz


with DSC
8K@60Hz RGB(4:4:4) SDR
Intel i5 / i7 11세대 NUC (Memory : 3200 / 8G x2개) Intel Iris Xe 내장그래픽
(AV1 HW디코딩 지원)
USB4 / TB4 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
w/o DSC
8K@30Hz


with DSC
8K@60Hz RGB(4:4:4) HDR & 4K@120Hz
M1 Macbook   USB4 / TB3 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
미출력
Apple에서 듀얼디스플레이 미지원
M1 Mac mini   USB4 / TB3 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
4K@60fps 출력
인텔 10세대 노트북
i7-10750H
내장 1660ti TB3 USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블
4K@120Hz 32비트 10bpc rgb
인텔 i7-7700HQ 노트북 내장 GTX1060 ??? USB4 to HDMI2.1 어댑터 Belkin HDMI2.0케이블 4K@120Hz 10bit(디더링) RGB HDR
갤럭시 S20, 21   USB-C USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
삼성DEX모드 지원,
1080P60 지원
LG G7   USB-C USB4 to HDMI2.1 어댑터 Zeskit HDMI2.1
인증 케이블 추천
데스크탑모드 경우,
4096x2160 60P지원
미러링은 지원안됨. (?)

(주1) 일부 내용이 틀릴 수도 있으므로, 참조하시기 바랍니다.



(주2) USB4 to HDMI2.1 어댑터는 하위 호환성의 4K@60fps HDMI2.0 RGB(4:4:4) 10bit HDR 출력에는 문제가 없습니다.



(주3) 8K@60fps영상 재생시, PC의 영상재생기 어플 및 코덱지원에 따라서 재생성능이 달라질 수 있습니다.

win10 /11 에서 8K AV1 영상 재생의 경우, MS스토어에서 AV1 필수 비디오 코덱(무료)앱을 반드시 설치하신 후,

win 기본재상기영화&TV앱으로 재생을 시도하시기 바랍니다.

아직 팟플레이어와 Kodi19에서는 AV1을 SW디코딩 지원을 하기 때문에 정상 8K재생이 되지 않습니다. (2021년7월현재)



(주4) Youtube 8K@60fps 스트리밍 재생시, 반드시 구글 크롬웹브라우저를 사용하시기 바랍니다.

MS스토어에서 AV1 / VP9 필수 비디오 코덱(무료)앱을 반드시 설치하신 후, 사용하시기 바랍니다.



(주5) VRR/G-Sync/FreeSync는 지원여부는 확인 중에 있습니다.



(주6) 최신 그래픽카드 드라이버로 업그레이드를 해 주시기 바랍니다.

또는 기존 최신 그래픽카드 드라이버를 재 설치를 해 주시기 바랍니다.

몇번의 리부팅 후, 정상적으로 원하시는 해상도 설정이 되어질 수 있습니다.



(주7) 노트북 내장 엔비디아그래픽카드의경우, Max-q 적용 제품에서는

엔비디아 그래픽카드 제어판 권한 미지원으로 4K120Hz미지원 됩니다.





======================

추가내용 210905


구리오빠님

ASUS ROG 10세대 i7-10750H 1660ti (썬더볼트3) 노트북

==> 사용기 : https://cafe.naver.com/mk802/43557



엉클조주님

USB4 to HDMI 8K->4K120Hz 성공에 대한 간단한 리뷰

I7 7700 HQ GTX 1060 노트북

https://cafe.naver.com/mk802/43576



추가내용 : 노트북내장 앤비디아 그래픽카드가 max-q 지원시,

4K120Hz 출력 불가능



홍치리님

USB4 to HDMI2.1 어댑터->4K120Hz (RGB 10bit)성공

데스크탑 + 외장 RTX2070 USB-C(Vitual Link)

https://cafe.naver.com/mk802/43737

=======================





인텔® Evo™ 플랫폼 노트북





최저가 Evo™인증 11세대 노트북 (21년7월 기준)

HP ENVY x360 13-bd0064TU (\999,000원)





Intel NUC i5 11세대



Apple M1 Mac Mini





Zeskit HDMI2.1 인증 프리미엄 케이블 (DSC지원)



Naver쇼핑 스토어 링크 : https://smartstore.naver.com/eddylab7/products/5283734101







[8K] i5NUC 11세대 + 썬더볼트4/USB4 to HDMI2.1 어댑터 ⇒ 8K영상재생 총정리



Test환경)



1. Intel i5NUC 11세대 (TB4/USB4포트 #1)

2. EddyLab USB4 to HDMI2.1 어댑터

3. HDMI2.1 cable : Zeskit HDMI2.1 인증 케이블 (3M)

4. 8K 디스플레이 : 75inch 창홍 8K UHDTV (DSC지원)









https://cafe.naver.com/mk802/43306









(1) 제품박스 개봉시 주의사항





내부박스를 감싸고 있는 컬러포장지 제작 완료후,

컬러포장지 접착제가 밀려나와서 내부박스가 잘 분리되지 않는 현상이 있습니다.



이 문제를 미리 체크를 하여 나름대로 컬러포장지가 잘 빠지도록

조치는 하였습니다만, 그래도 개봉하는데 어려움이 있을 것 같습니다. ^^;;



그래서, 컬러포장지를 완전히 닫지않고,

약간 열어 놓은 상태로 배송을 해 드립니다.



그러므로, 하기와 같이 케이스 상단의 걸이와 컬러포장지를 잡고

당겨서 제품케이스를 개봉해 주시기 바랍니다.







(2) 제품사용 주의사항



“고온주의”





본 USB4 to HDMI2.1 어댑터는

어댑터 내부 메인칩셋에서 많은 영상Data 입력을 받아서

HDMI로 전환을 해 주기 떄문에, 많은 연산처리를 하게 됩니다.



관련하여 8K영상 재생시, 어댑터 메인칩셋에서 많은 발열이 불가피합니다.

알루미늄케이스는 어댑터 메인칩셋의 방열판 기능을 하고 있어서,

최대 50도까지 발열이 있습니다.



그러므로, USB4 to HDMI2.1 어댑터의 알류미늄케이스를

직접 만지지 말아 주시기 바랍니다.



USB4 to HDMI2.1 어댑터 동작 중에,

어댑터에서 HDMI2.1케이블을 분리 시킬 시,



반드시 어댑터의 연결 케이블을 잡으신 후,

HDMI 케이블을 분리시켜주시기 바랍니다.






















네이버스토어
EddyLab USB4 to HDMI2.1 8K Video 어댑터
https://smartstore.naver.com/eddylab7/products/5768172574



USB4, HDMI2.1, DeX, 4K120Hz, 8K : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com



  1. 뮤리찌 2021.09.05 17:03 신고

    추가내용 210905


    구리오빠님
    ASUS ROG 10세대 i7-10750H 1660ti (썬더볼트3) 노트북
    ==> 사용기 : https://cafe.naver.com/mk802/43557

    엉클조주님
    USB4 to HDMI 8K->4K120Hz 성공에 대한 간단한 리뷰
    I7 7700 HQ GTX 1060 노트북
    https://cafe.naver.com/mk802/43576

    추가내용 : 노트북내장 앤비디아 그래픽카드가 max-q 지원시,
    4K120Hz 출력 불가능

    홍치리님
    USB4 to HDMI2.1 어댑터->4K120Hz (RGB 10bit)성공
    데스크탑 + 외장 RTX2070 USB-C(Vitual Link)
    https://cafe.naver.com/mk802/43737

728x90



안녕하십니까 ? EddyLab입니다.









하기 Zeskit HDMI2.1 Lite 인증 케이블 출시 후,

많은 분들이 관심을 가져주셔서 대단히 감사합니다. ^^




유연한 슬림형 HDMI 2.1 케이블, Zeskit Ultra High Speed HDMI2.1 LiTE 시리즈 출시



Zeskit Ultra HDMI2.1 LiTE 시리즈는 직경 4.5mm의 슬림 케이블을 채용, 기존 Zeskit Ultra HDMI2.1 시리즈에 비해 약 37% 슬림화 하는 동시에 케이블 유연성을 강화해 깔끔하고 깨끗하게 배선 할 수 있는 것이 특징이다.



출처 : https://kbench.com/?q=node/222362



유연한 슬림형 HDMI 2.1 케이블, Zeskit Ultra HDMI2.1 LiTE 시리즈 출시 | 케이벤치

HDMI포럼에서 세계 최초로 HDMI2.1 인증을 받은 Zeskit사 프리미엄급 HDMI 2.1 인증 케이블 출시와 함께, 태봉디이씨에서는 6월 중순부터 Ultra High Speed HDMI (HDMI2.1) 인증 LiTE 시리즈 케이블을 신규 출시한

kbench.com





Zeskit HDMI2.1 Lite 인증 케이블 출시 후,



옆집 사이트에서 Belkin HDMI2.1 인증 케이블 소식이 들렸고,

호환성이 좋다는 소문이 있더군요 ^^



그래서 test용으로 Belkin HDMI2.1 인증 케이블을

구입을 하게 되었습니다.





근데, Belkin HDMI2.1 인증 케이블이

평균적인 가격을 넘어서서 몇일동안 구입을 망설이다가,

Zeskit 케이블과 비교를 하는 것이 좋겠다고 판단해서

제품 unpacking 비교 리뷰를 만들어 올려 드립니다.









Belkin Ultra HD High Speed HDMI 2.1 Braided Cable - 6.6ft/2m 4K, Supports 4K/120Hz and 8K/60Hz, Dolby Vision/HDR 10 Compatible, 48Gbps



북미 아마존 가격 : $50.83

한국 벨킨 가격 : 69,000원 (배송비별도)



https://www.amazon.com/Belkin-AV10176bt2M-BLK-Ultra-Speed-Cable/dp/B07GVVJPLM?ref_=ast_sto_dp&th=1&psc=1



Belkin Ultra HD High Speed HDMI 2.1 Braided Cable - 6.6ft/2m 4K, Supports 4K/120Hz and 8K/60Hz, Dolby Vision/HDR 10 Compatible,

Belkin Ultra HD High Speed HDMI 2.1 Braided Cable - 6.6ft/2m 4K, Supports 4K/120Hz and 8K/60Hz, Dolby Vision/HDR 10 Compatible, 48Gbps

www.amazon.com







구입한 제품은 중앙의 2M 벨킨 HDMI2.1 인증 케이블이고,

옆에 있는 것은 Zeskit 1.5M Lite / 2M 프리미엄 케이블 입니다.









7만원 가격의 2M 벨킨 HDMI2.1 인증 케이블 박스 치고는 단조롭네요 ㅎㅎㅎ



















2M 벨킨 HDMI2.1 인증 케이블 인증 상태 정보를 확인하였습니다.







2M 벨킨 HDMI2.1 인증 케이블 unpacking입니다.



플라스틱 박스에 가지런히 올려져 있습니다.









Zeskit HDMI2.1 케이블박스에 비해서는 너무 단촐합니다. ㅎㅎㅎ







2M 벨킨 HDMI2.1 인증 케이블의 HDMI커넥터를 살펴보니,

좀 의야스러웠던 점은 융착접합방식 커넥터이네요 ㅠ.ㅠ



아시다시피, 접촉저항을 최소화 하려면,

Zeskit와 같이 일체형 커넥터가 좋은 것은 알려져 있습니다만,

고가격의 Belkin 케이블에는 적용이 되지 않았네요.. ㅠ.ㅠ



금도금은 처리는 되지 않는 상태이지만,

실제 성능과는 큰 차이는 없기 때문에 Pass. ^^

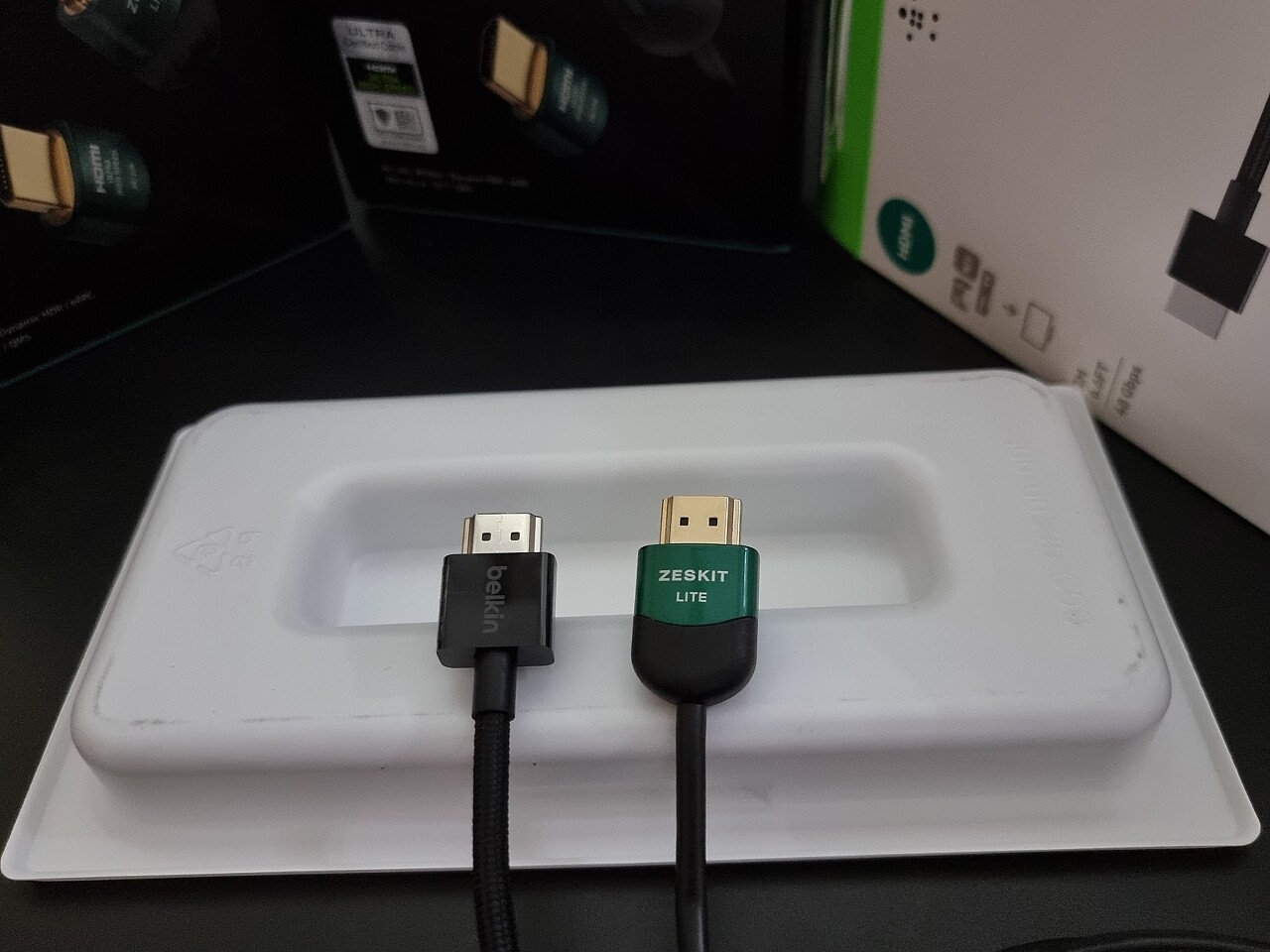

2M 벨킨 HDMI2.1 인증 케이블과

1.5M Zeskit Lite HDMI2.1 인증케이블을

나란히 올려 놓고 비교를 하였습니다.





2M 벨킨 HDMI2.1 인증 케이블은

약간 Apple cable 디자인을 참조 한 느낌입니다.







2M 벨킨 HDMI2.1 인증 케이블은 HDMI헤드 길이가 작게 설계 되어져 있습니다.

HDMI헤드 두께는 거의 비슷합니다.

(벨킨 제품은 사각형타입이고, Zeskit는 타원형이라서 약간 차이가 있어 보입니다.)







HDMI케이블 두께는



* 2M 벨킨 HDMI2.1 인증 케이블 : 5.1mm

* 1.5M Zeskit Lite HDMI2.1 인증케이블 : 4.5mm

* 2M Zeskit Lite HDMI2.1 인증케이블 : 7.0mm







2M 벨킨 HDMI2.1 인증 케이블과

1.5M Zeskit Lite HDMI2.1 인증케이블의 길이 차이가 있어서,

케이블 두께의 편차는 있을 수 있습니다만,



2개 제품 모두 HDMI2.1 인증 레벨을 유지하면서,

케이블 두께를 얇게 만들 수 있는 것은 뛰어난 기술력 제품인 것을 맞습니다.





1.5M Zeskit Lite HDMI2.1 인증케이블은



주로 사운드바등과 같이, HDMI포트 주변이 매우 좁아서,

특성상 어쩔수 없이 한번 케이블을 꺾어 줘야 하는 기기와

UHDTV에 근접해 있는 기기와 연결하여,

eARC등을 위한 연결활용하시는 것으로 알고 있습니다. ^^









2M 벨킨 HDMI2.1 인증 케이블의 성능test는 아직 해 보지 않았습니다만,

HDMI2.1 인증을 받은 제품이라서, 불량이 아닌 이상에는

정상적 동작은 할 것으로 예상됩니다.



다만, 2M 벨킨 HDMI2.1 인증 케이블의 가격 대비

HDMI2.1 제품 퀄리티가 좀 떨어져 보인다는 점은

단점인 것 같습니다.








HDMI2.1 인증 케이블 비교 table을 update 하여 올려 드립니다. (210723)












Zeskit Ultra High Speed HDMI2.1 LiTE 시리즈 (슬림)

1M Zeskit HDMI 2.1 LiTE / LT8K-100

1.5M Zeskit HDMI 2.1 LiTE / LT8K-150



Zeskit Ultra High Speed HDMI2.1 프리미엄 시리즈

2M Zeskit HDMI2.1 프리미엄

3M Zeskit HDMI2.1 프리미엄

5M Zeskit HDMI2.1 프리미엄





1.5M Zeskit Ultra HDMI2.1 LiTE 시리즈 케이블 두께 : 4.5mm

2,3M Zeskit Ultra HDMI2.1 프리미엄 시리즈 케이블 두께 : 7.0mm

5M Zeskit Ultra HDMI2.1 프리미엄 시리즈 케이블 두께 : 8.5.mm

(좌: Zeskit HDMI2.1 LiTE 시리즈 / 우 : 2,3M Zeskit HDMI2.1 프리미엄 시리즈)













[HDMI2.1] Zeskit 2M Ultra High Speed HDMI® Cable Certification unpacking

https://cafe.naver.com/mk802/40206



[HDMI2.1] Zeskit 2M Ultra High Speed HDMI® Cable Certification unpacking (추가내용 201211)

안녕하십니까 ? EddyLab입니다. 앞서 HDMI2.1 인증 케이블로 2가지 제품을 소개해 드린 바 있습니다. [HDMI2.1] Ultra High Speed HDM...

cafe.naver.com



[HDMI2.1] Zeskit Ultra High Speed HDMI® 3M, 5M(CL3 In-Wall) cable 리뷰

https://cafe.naver.com/mk802/40367



[HDMI2.1] Zeskit Ultra High Speed HDMI® 3M, 5M(CL3 In-Wall) cable 리뷰

안녕하십니까 ? EddyLab입니다. HDMI2.1 인증케이블관련으로 하기 내용의 게시글을 참조 해 주시기 바랍니다. World 1st Ultra High Speed H...

cafe.naver.com




현재 네이버쇼핑몰에서

Zeskit HDMI2.1 인증케이블을 정식판매하고 있습니다.

구입을 희망하시는 분들은 하기 링크를 참고해 주시기 바랍니다. ^^

[2M, 5M] Zeskit Ultra HD High Speed HDMI 2.1 인증케이블 8K60 4K120

https://smartstore.naver.com/eddylab7/products/5283734101



Ultra High Speed HDMI 케이블 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com







728x90





안녕하십니까 ? EddyLab입니다.









앞서 11세대 i5 NUC를 가지고,

여러가지 방법으로 8K영상 재생 test한 기록을 올리다보니,

내용이 좀 뒤죽박죽이라서 정리가 되지 않은 것 같습니다.





그래서, 마지막으로

21년 상반기 8K영상재생 test까지의

내용을 하기와 같이 표로 정리하여 올려드립니다. ^^



(주) 아직 11세대 타이거레이크 내장 Xe그래픽카드 드라이버도 안정화가 안되어 있고,

팟플레이어도 아직은 내장 Xe그래픽카드 최적화가 되어 있지 않은 상태라서

다소 불안정한 8K@60fps 영상 재생 환경인 것은 맞습니다.



이후 21년 하반기에는 좀 더 최적화가 되어져서

안정적으로 재생지원이 될 것이라 판단됩니다.







추가내용은 크게 3가지 입니다.



1. Memory Speed에 따른 영상 재생 결과물이 다릅니다.

원래 11세대 타이거레이크 모바일 권장 메모리 Speed는 3200입니다만,

기존에 있는 2800을 쓰다가, 3200으로 교체 test를 해 보았습니다.



역시 내장그래픽카드는 메모리일부를 연동하여 쓰다보니

역시 재생속도차이가 발생되는 것을 확인하였습니다.



8K@60fps AV1 재생시 차이가 확연하게 나타납니다.



2. 8K@60fps 8bit SDR vs 8K@60fps 10bit HDR 해상도 설정에 따른

재생능력 차이 확인



타 사이트에서 8K@60fps AV1 아이유 좌절영상이 원활하게 된다는

이야기를 보고서, 어떤 차이점이 있어서 그런가를 이리저리 확인하다보니,



같은 8K@60fps 해상도 기준에서

SDR설정과 HDR설정와의 차이에 의한 재생결과가 달라진 다는 것을

확인하게 되었습니다.



기본적으로 win10 / win11 (이번에 2가지 OS버젼을 비교 확인 하였습니다.)

에서 HDR설정을 하여도, 안드로이드셋탑과 같은 HDR효과는 지원되지 않습니다.

역시 HLG나 돌비비젼, HDR10+와 같은 동적 HDR도 아직 지원되지 않기 때문입니다.



그렇지만, HDR원본 영상을 볼때는

HDR모드로 맞춰야지만 색빠짐 현상 없이 재생이 가능합니다.

(믈론 Youtube에서 HDR영상은 HDR On에서만 가능합니다.)





거의 대부분의 Youtube 8K 영상은 만족스럽게 재생이 되었습니다.





3. 그러나 몇가지 특이점이 있는 Youtube 8K 영상은 아직 좀 더

test가 필요한 것 같습니다.



- 8K@60fps AV1 HLG 영상 (동적 HDR지원)

- 8K@60fps AV1 비트레이트가 매우 높은 영상



2가지 종류의 영상은 아직 정상재생이 되지 않았습니다.







Intel 11세대 i5 NUC 8K영상 재생 test 환경 및

8K 영상 재생 test 결과 목록을 하기 표로 정리해 놓았습니다.



































네이버 UHD미니PC포럼에 걸맞게,

외장그래픽카드를 쓰지 않고, 최대한 미니멀한 HW Spec으로

8K@60fps AV1 재생을 test하였고,



나름 8K 재생에 있어서, 만족스러운 결과를 찾아 내었습니다.





4K시절에 Intel의 4K재생 대응은 너무 느렸었습니다.



2014년 ~ 2019년까지 4K@60fps 10bit HDR 재생을 제대로 지원을 못해서

결국은 안드로이드셋탑에 4K재생시장을 거의 빼았겼다고 볼 수가 있습니다.





8K 재생에서는 4K대응때와 달리,

발빠르게 대응을 하고 있는 것을 확인 할 수 있습니다.



물론 외장그래픽카드 RTX3000시리즈 계열을 써서

좀더 퍼포먼스가 높은 8K 영상 재생 환경을 꾸미실 수도 있습니다만,

소비전력이 상대적으로 엄청 매우 높은 것이 현실 입니다. ㅠ.ㅠ

(제 8K영상 test 게시글에 GTX1660 eGPU와 RTX3900 test내용도 있으므로

참조 하시기 바라겠습니다.)



위에 test한 11세대 i5NUC뿐만 아니라,

EVO 로고가 있는 i5 노트북으로도 동일한 8K재생 환경을 만드실 수 있습니다.





이제는 안드로이드 8K 재생지원 셋탑이 늦게 나오는 형국입니다만,

내년 2022년 상반기에는 지원하는 칩셋이 나올 것으로 예상됩니다만,

아무래도 AMLogic 칩셋보다는

미디어텍이 제일 발빠르게 나올 것으로 추정되고 있습니다.



좀 더 8K 재생환경이 좀 빨리 다양해지는

2022~2023년에는 AV1코덱과 VVC코덱(H.266) 중심으로

8K영상 재생시장이 재편될 것으로 판단되고 있습니다.



참조로 넷플릭스에서도 8K영상 재생 스트리밍을 준비하고 있습니다.

이미 촬영된 영상원본은 8K대응된 영상이라서 문제가 없다고 합니다.



8K영상 전송시, 전송대역이 문제인데,

이는 차세대 AV1압축코덱과 가변프레임 영상전송기술로,

현재 20M대역을 그대로 유지하면서 8K영상을 전송할 계획이라고 합니다.





부족한 test내용이 군데 군데 보입니다만,

재미있게 봐 주시기 바라겠습니다. ^^





앞으로 다가올 8K 재생 시대를 준비하면서,

필요로 되는 기기들과 악세서리를 test 비교하여



쫒아오시는 분들이 좀 더 편하게 안착하실 수 있도록

준비해 보겠습니다.







감사합니다.






[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 재현 test (1) 210322

https://cafe.naver.com/mk802/41863



[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 10bit RGB 4:4:4 test (3) 210522

https://cafe.naver.com/mk802/42658



때 늦은 Arm 기반 5nm 애플 M1 칩 탑재 Mac mini (1) - 언박싱

https://cafe.naver.com/mk802/42686



때 늦은 Arm 기반 5nm 애플 M1 칩 탑재 Mac mini (2) - Youtube 8K 재생 test

https://cafe.naver.com/mk802/42770



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K@60fps 10bit RGB 4:4:4 test (4) 210614

https://cafe.naver.com/mk802/42972



[HDMI2.1] Zeskit HDMI2.1 프리미엄급 Cable & Lite Cable - 분해 이미지 & FAQ

https://cafe.naver.com/mk802/41205



유연한 슬림형 HDMI 2.1 케이블, Zeskit Ultra High Speed HDMI2.1 LiTE 시리즈 출시.

https://cafe.naver.com/mk802/43002



100% 신뢰할 수 있는 Intel 인증 제품 Thunderbolt (썬더볼트 / TB) & USB IF 인증 케이블 제품 구입가이드

https://cafe.naver.com/mk802/42781



최초의 USB-C 8K 60Hz / 4K 144Hz HyperDrive HDR HDMI 어댑터 출시 / EddyLab "USB4 to HDMI2.1 어댑터" 제품 출시 준비중

https://cafe.naver.com/mk802/43160



[8K] win11베타 기반에서 i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> AV1 8K@60fps 재생성공

https://cafe.naver.com/mk802/43166



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> Youtube 8K AV1 스트리밍 & 8K AV1 영상 재생 test (5) 210707

https://cafe.naver.com/mk802/43239



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K 영상 재생 최종정리 (6) 210713

https://cafe.naver.com/mk802/43306









728x90

최초의 USB-C 8K 60Hz / 4K 144Hz HyperDrive HDR HDMI 어댑터 출시

고품질 비디오 및 게이머 제작자 용



프레 몬트, CA- 하이퍼 드라이브 USB-C 8K 60Hz의 / 4K 144Hz HDMI 어댑터는 초고 할 수 - 타오르는 144Hz 주사율과 HD 비디오. 결과적으로, 그것은 매우 반응이 빠른 비디오 재생과 게임 플레이를 가능하게합니다.

HyperDrive USB-C 8K 60Hz / 4K 144Hz HDR HDMI 어댑터



Sanho는 가장 빠른 재생률로 최고 품질의 비디오를 원하는 콘텐츠 제작자와 게이머를위한 범용 어댑터를 출시했습니다. 또한 알루미늄 인클로저와 컴팩트 한 디자인은 내구성과 휴대 성을 모두 제공합니다 .





HyperDrive USB-C 8K 60Hz / 4K 144Hz HDR HDMI 어댑터



최초의 USB-C 4K 144Hz HDMI 어댑터 인이 기기는 HDMI 2.1과 호환됩니다 . Sanho에 따르면 "매끄럽고 휴대 할 수 있도록 설계된 세계에서 가장 컴팩트 한 USB-C to HDMI 어댑터"입니다. 크기는 2.3x1x0.43 인치이며 무게는 0.06 파운드입니다.



이 장치를 통해 사용자는 더 빠른 재생률과 더 부드러운 비디오로 HDMI 디스플레이에서 고해상도 8K 60Hz 또는 4K 144Hz 비디오를 경험할 수 있습니다. 또한 허브가 뜨거워지지 않도록 실리콘 열 커버가 포함되어 있습니다.



HyperDrive USB-C 8K 60Hz / 4K 144Hz HDR HDMI 어댑터 (커버 포함)





어댑터는 2020/2019/2018/2017/2016 MacBook Pro 컴퓨터와 호환됩니다. 2020/2018 MacBook Air 기기 2015 년 맥북 (12 인치) 2020/2019/2018 iPad Pro; 뿐만 아니라 2020 iPad Air .



또한 Thunderbolt 3 또는 USB-C가 설치된 Windows 랩톱에서도 작동합니다. USB-C가 탑재 된 Chrome OS 노트북 USB-C가있는 다른 모든 기기도 마찬가지 입니다.



HyperDrive USB-C 8K 60Hz / 4K 144Hz HDR HDMI 어댑터



이제 HyperDrive USB-C-8K60Hz / 4K 144Hz HDMI 어댑터를 사용할 수 있습니다. 권장 소매가는 $ 49.99입니다.





Hyper by Sanho Corporation



16 개 축하  사업에 년, 하이퍼는 실리콘 밸리, 캘리포니아에 본사를두고있다. 또한 심천, 싱가포르 및 네덜란드에 사무소가 있습니다. 또한이 회사는 연결 및 전력 솔루션에 중점을 둔 IT 및 모바일 액세서리를 제공합니다.



Hyper는“Get More . ”결과적으로 장치는 더 많은 포트, 더 많은 전력 및 더 많은 연결성을 제공합니다 .





https://direporter.com/products/accessories/fusb-c-8k-60hz-4k-144hz-hyperdrive-hdr-hdmi-adapter



First USB-C 8K 60Hz/4K 144Hz HyperDrive HDR HDMI Adapter Released - Digital Imaging Reporter

The HyperDrive USB-C 8K 60Hz/4K 144Hz HDMI adapter is capable of ultrahigh-definition video with a blazing 144Hz refresh rate.

direporter.com






앞서 제가 8KUHDTV 비디오 출력 방식관련으로,



11세대 타이거레이크 i5 NUC에
"USB4 to HDMI2.1 어댑터" 를 꼽아서 8K@60fps 해상도 출력 재현을 한 바 있습니다.





[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K@60fps 10bit RGB 4:4:4 test (4) 210614



https://muritzy.tistory.com/2640



[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K@60fps 10bit RGB 4:4:4 test (4) 210614

[8K] i5 NUC 11세대 + 썬더볼트4 / USB4 to HDMI2.1 어댑터 ==> 8K@60fps 10bit RGB 4:4:4 test (4) 210614 안녕하십니까 ? EddyLab입니다. 앞서 eGPU를 이용한 8K@60fps 재생환경 구축을 진행하였고, [8K] i3 NU..

muritzy.tistory.com





8K@60Hz 비디오 아웃을 Test한

"USB4 to HDMI2.1 어댑터" 가 괜찮은 제품인 것 같아서,



하기와 같이 EddyLab브랜드로 국내 판매를 검토하고 있습니다. ^^



해외에서는 위의 제품과 같이,

몇군데 관련 제품이 출시가 되어져 있습니다만,



아직 국내에서는 최초로
8K@60Hz 지원 HDMI2.1 어댑터 제품이 출시 되는 것 같습니다. ^^



(주) 본 비디오 어댑터는 HDMI2.1 지원입니다만,

어댑터 제품류의 경우.

별도로 HDMI2.1 인증은 필요하지 않습니다.  ^^









"USB4 to HDMI2.1 어댑터" 제품박스 디자인 210629



















이후 제품이 도착하면

자세한 제품관련 리뷰를 올려드리도록 하겠습니다.





감사합니다.

  1. 늑대아빠 2021.07.05 03:13

    꼭 출시되면 좋겠네요!
    그런데 한가지... 100W 충전포트도 함께 달려있어야 할 것 같습니다.
    폰이나 놋북에서 포트 하나만 있어봐야 충전이 안되면 꽝이니까요.
    제품 제조사에 꼭 건의 부탁드려요!
    그런데 아마존 같은데 보니까 발열문제가 있는것 같던데 그것때문에 충전 포트를 못 넣는 건지도 모르겠네요.

728x90





안녕하십니까 ? EddyLab입니다.







재탕 8K eGPU Test는 아니고,



전에 Test시 부족했던 성능 내용이 있었는데,

이번에 어느정도 성능향상된 결과가 나타나서



추가로 8K@60fps 재생test결과를 올려드립니다. ^^








[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + 부품조합 eGPU GTX1660 ==> 8K@60fps 재현 test (2) 실패.. ㅠ.ㅠ (작성중)



https://cafe.naver.com/mk802/41930



[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + 부품조합 eGPU GTX1660 ==> 8K@60fps 재현 test (2) 실패.. ㅠ.

안녕하십니까 ? EddyLab입니다. 앞서 하기 eGPU박스를 이용하여 8K@60fps 재현 test를 진행하였고, [8K] i3 NUC 8세대 + 썬더볼트3(TB...

cafe.naver.com







[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 재현 test (1) 210322

https://cafe.naver.com/mk802/41863



[8K] i3 NUC 8세대 + 썬더볼트3(TB3) + DP to HDMI2.1 + eGPU GTX1660 ==> 8K@60fps 재현 test (1) 210322

안녕하십니까 ? EddyLab입니다. 2020년 년말부터 미니PC기반 8K@60fps 재생 환경을 위하여 드래곤볼을 차곡차곡 모으고 준비하고 있습니다. ^^ htt...

cafe.naver.com






1월달에 11세대 타어거레이크 i5 NUC를 주문했는데,

아직도 도착을 하지 않고 있네요 ㅠ.ㅠ





11 세대 인텔 ® 코어 ™ i5-1135G7

인텔 ® Iris ™ Xe 그래픽

듀얼 채널 DDR4-3200 SODIMM 최대 64GB

2x M.2 SSD 슬롯

인텔 ® Wi-Fi 6 AX201

3x USB 3.2 Gen2 포트

Kensington 잠금

12-24V DC 입력

2x Thunderbolt (DP 1.4a 및 USB 4)

2x HDMI 2.0b

Intel® i225-LM 10/100/1000/2500 Mbps RJ45 이더넷

1x USB 2.0 포트



https://cafe.naver.com/mk802/41841



[8K] Intel NUC 11 팬텀 캐년의 Windows 성능 (내장 그래픽카드 8K@60fps 출력지원)

안녕하십니까 ? EddyLab입니다. 앞서 Intel 11세대 NUC 출시 관련으로 소개를 드린 바 있습니다. Tiger Lake-U가 탑재 된 Intel NUC 미...

cafe.naver.com









*** 11세대 i5 Intel NUC (i5-1135G7)과

하기 8세대 Intel NUC + eGPU의 차이가 뭔지 ???







11세대 타이거레이크 모바일용임에도 불구하고,

데탑용과 차이가 있는 기능이 2가지 있습니다.





1. 11세대 타이거레이크 모바일용 i5 & i7 (i5-1135G7 / i7-1165G7 CPU는

인텔의 새로운 내장 GPU인 Xe를 탑재하고 있습니다.



i5 & i7 (i5-1135G7 / i7-1165G7) Intel NUC에는

썬더볼트4 1개의 포트가 지원되고 있습니다.



2. 썬더볼트4포트로 DP1.4 지원이 되고,

DP1.4 Spec에서 8K@60fps 재생출력을 지원할 수 있습니다.



다만, 11세대 타이거레이크 i5 Intel NUC (i5-1135G7)는

HDMI포트로는 2.0b까지만 지원하기 때문에

8K@60fps를 지원하지 못합니다.





아래 11세대 타이거레이크 모바일 CPU와 Desktop CPU 비교 Spec입니다.



11세대 i5 모바일 CPU (하기표 왼쪽) CPU가격을 비교 해 보면,

오른쪽의 11세대 타이거레이크 i7 데스크탑 CPU랑 가격이 비슷합니다. ^^;;





11세대 i5 모바일 CPU가 더 비싼 이유는

내장그래픽 GPU인 Xe가 탑재된 이유도 있고,



하기 해상도에서



최대해상도(DP)가 7680x4320@60Hz 즉 8K 해상도 출력을

TB4 to DP1.4로 지원하기 때문입니다.





출처 : https://ark.intel.com/content/www/kr/ko/ark/compare.html?productIds=208658,212252,212279,212274,212277,212270





"이 모델은 또한 HDMI + DisplayPort 대신 듀얼 HDMI 2.0b 포트를 제공하지만 Thunderbolt 포트가 DisplayPort 기능을 지원하기 때문에 최대 4 개의 디스플레이를 연결할 수 있습니다."



라고 11세대 i5 Intel NUC 매뉴얼 상으로 설명이 되어져 있습니다.



그러므로, 위의 8K 출력은 TB4포트를 기반으로 DP1.4로

8K@60fps 자체 해상도 출력이 가능하다는 것인데,



이를 실제 가능한지를 확인 해 보려고 하고 있습니다. ^^





그와 대비해서 8세대 Intel NUC은

자체적으로 4K@60fps까지만 지원하므로,

8K@60fps 해상도를 만들기 위해서

외장 그래픽 카드를 연결해서 사용하여야 합니다.



이를 위해서 TB3포트로 eGPU 그래픽카드를 추가하여야지만

8K@60fps가 출력된다는 비교 test 입니다.



(주) 11세대 i5 NUC도 내장 TB4포트를 이용하여

eGPU연결을 통한 8K@60fps도 가능한 것으로 판단하고 있습니다.


11세대 i5 NUC 배송이 늦어지고 있어서,

차일피일 미룰 수가 없었던 것과 함께





기존에 DP to HDMI2.1 어댑터를 3D Club 제품을 써서 test를 하였습니다만,

금번에 중국에서 test Sample로 받은 New DP to HDMI2.1 어댑터를 받아서

다시 동일한 방식으로 8K@60fps 재현 test를 다시 해 보았습니다. ^^







1. 기존에 test한 3D Club DP1.4 to HDMI2.1(F)과

새로 test Sample로 도착한 DP1.4 to HDMI2.1(F) 어댑터 입니다.







저도 처음에는 8K용 어댑터라고 해서,

솔찍히 설마 제대로 되려나 ? 하고 의구심이 있었고,



업체에서 내가 8K UHDTV가 있으니, 한번 test를 해달라고

유상 Sample구입을 요청하길레.... (무상도 아니고 ㅠ.ㅠ)

떡 사먹는다는 기분으로 Sample을 구입했습니다. ㅎㅎㅎㅎㅎ



2개의 비교 제품은 USB-C포트 전원입력을 받은 어댑터입니다.





2. 추가로 USB-C(M) to HDMI2.1 어댑터도 유료Sample을 구입하게 되었습니다.

업체쪽에서는 USB-C가 TB3라고 설명을 하고있어서,

이후 11세대 i5 Intel NUC가 도착하면 연결하여 8K@60fps 해상도 출력을

test할 예정입니다.







3. New DP1.4 to HDMI2.1(F) 어댑터 결선입니다.



eGPU는 RTX1660이고

RTX1660의 DP포트에 New DP1.4 to HDMI2.1(F) 어댑터를 연결하였습니다.



New DP1.4 to HDMI2.1(F) 어댑터는 전원이 필요로 하는 어댑터이므로

USB-C to USB-A 케이블로 전원공급 연결을 해 주었습니다.



그리고 HDMI케이블은

Zeskit HDMI2.1 인증 케이블을 사용하였습니다.



위에 8세대 Intel NUC와 eGPU연결을 위한 썬더볼트(TB)3 포트를

TB3케이블로 연결하였습니다만,

왜 이 TB3를 연결해야 하는지 ?? 문의가 많으시네요 ^^





외장그래픽카드는 PCIe 라인을 통하여 통신을 하게 됩니다.

NUC는 외장그래픽 카드 PCle라인을 직접 연결을 하지 못하기 때문에



중간에 PCle라인 통신을 썬더볼트 Data통신으로 바꿔주는 컨버팅 개념을 이용하여,

이 기능이 eGPU 박스에 포함되어져 있습니다.







4. 썬더볼트(Thunderbolt / TB) 개념 간단 정리









썬더볼트(Thunderbolt / TB)는 현재 썬더볼트4 Spec이 최상위 Spec입니다.

하위호환성으로 TB3가 있고, USB4도 호환이 되는 것으로 알려져 있습니다.







HDMI2.1이 48Gb/s이고,

TB4도 40Gb/s 대역폭을 지원하고 있습니다.



HDMI2.1 48G(단방향)가 쉽게 보여도,

썬더볼트(TB) 양방향 통신40G과 비교해서 만만한 기술은 절대 아닙니다. ^^







케이블 길이는 패시브타입으로 1M,

엑티브타입으로 2M까지 가능하다고 합니다.







문제는 모두 동일한 Type C 커넥터 형태를 가지고 있습니다.



그러므로, 반드시 케이블에 마킹된 Spec 마크를 보고

제품 종류를 구분해 주셔야만 합니다.





하기와 같이 서로다른 Spec의 기능들이

동일한 Type C커넥터 타입을 채택하고 있습니다.





일본 만화에서도 Type C커넥터로

여러가지 Spec이 있다는 것을 풍자한 만화가 있습니다만,

저도 헛깔립니다 ㅎㅎㅎㅎㅎ





특히 올 하반기에 출시된 DP2.0포트도

역시 Type C커넥터 형태를 표준으로 삼아서

더욱더 헛깔릴 것으로 판단됩니다 ^^;;







왜 ??? Type-C 커넥터인데 성능이 서로 차이가 있을까요 ???



이유는 간단합니다.



Type-C 커넥터 뒤에 통신/전원지원 칩셋이 탑재되어져 있습니다.



이 케이블에 탑재된 칩셋의 종류나 성능에 따라서

통신 Spec 및 전원공급 Spec등의 차이가 발생되기 때문입니다.

높은 전송속도를 가지기 위해서는

케이블 쉴드(EMI)는 높은 사양을 반드시 요구되어지고 있습니다





단순한 전원이나 통신Data를 전달해주는 도체 케이블이 아니고,

칩셋이 탑재된 하나의 IT기기와 다름이 없기 때문입니다.



그래서, TB케이블 가격도 길이가 긴 케이블의 경우,

케이블 1개가 10만원이 넘는 가격으로 판매가 되고 있습니다/





여기서 썬더볼트 제품관련으로

제일 중요한 이슈입니다.



썬더볼트(TB)는 Intel & Apple이 공동으로 제안한 표준으로,

썬더볼트 로고를 정상적으로 붙이려면 Intel의 인증을 반드시 받아야 합니다.



Intel인증이라함은

정상적으로 썬더볼트 Spec을 수행한다는 개념입니다.



그래서 Intel에서는 썬더볼트 인증 제품 목록을 보여주는

사이트를 별도로 운영하고 있습니다.





Intel 썬더볼트 인증 제품 사이트



Products

Thunderbolt™ is The USB-C That Does It All! At 40Gbps, it's a single compact port that delivers the fastest, most versatile connection to any dock, display, or data device.Look for the Thunderbolt logo. It's the best connection you'll make this year.



https://thunderbolttechnology.net/products



일반 시중에 판매하고 있는 썬더볼트(TB)케이블 등이 많이 판매되고 있습니다만,

문제는 인텔 인증을 받지 않은 썬더볼트(TB)케이블이 대다수이라는 점입니다. ㅠ.ㅠ



TB3의 경우에는 어느정도 제품의 품질 편차가 줄어서

Intel인증제품과 미인증제품의 성능차이가 없다는 의견도 있습니다만,



TB3 1M이상 / TB4 케이블의 경우에는

그렇치 않다고 하는 이야기가 많이 있습니다.





그러므로, 썬더볼트 케이블을 구입시,

반드시 사전에 브랜드사 제품별 인증확인을 반드시 해 보시기 바랍니다.

(브랜드별 인증이 아니라,

같은 브랜드사라도 썬더볼트(TB)케이블 종류(길이포함)마다
따로 따로 인텔 인증을 받아야만 합니다.

그래서 브랜드사에서는 Intel 인증비용때문에 힘들어한다고 이야기가 있네요 ㅠ.ㅠ)





썬더볼트 이야기를 쓰다보니,

글이 너무 길어 졌네요 ^^;;



따로 썬더볼트관련 글은 정리해 올리겠습니다.








Test환경



8세대 ntel NUC

win10 최신버젼

썬더볼트 3 케이블 (1M)



eGPU박스

GTX1660

New USB-C(M) to HDMI2.1 어댑터

Zeskit HDMI2.1 인증 케이블

ChangHong 8K UHDTV (HDMI2.1 2포트 지원)







상기 결선으로 연결을 하였고,



GTX1660 외장그래픽카드로 비디오 출력을 돌렸는데,

역시나 4K@60fps까지만 해상도 출력이 되네요 ^^;;



에고고... 결국 큰(?)떡을 사 먹었나 보당... 하고 생각하다가





그래픽카드 드라이버 버젼이나 업데이트 하자..

하고 466.47 210518버젼을 업데이트 해 보았습니다.





드라이버 설치가 완료된 후, 재부팅을 해보니

오 ~~~ 8K@60fps 해상도가 보여지네요 ^^







이것 저것 설정을 만져서 최고의 Spec으로 만들어 보니,







8K@60fps 10bit RGB 4:4:4 (전체)까지 설정이 가능한 것을 확인하였습니다. ^^



전에 3D Club 어댑터로는

10bit는 설정이 안되고 8bit만 된 것으로 기억하는데,

그래픽카드 드라이버가 업그레이드 되면서 되게 되었나 ? 하고 생각되네요....





실제 GTX1660으로 이렇게 해상도가 나오는지

궁금해 하시는 분들이 있을 것 같아서

하기 시스템 정보를 사진으로 직찍하여 인증샷을 올려 드립니다. ^^









여기서 왜 이 리뷰를 다시하느냐 ? 입니다만,



기존 test에서는 해상도 8K@60fps를 재현하는 것 까지는 문제가 없었습니다만,

실제 팟플레이어에서 8K@60fps 영상을 재생시, 프레임 드랍이 너무 많이 나왔고

GPU 부하가 100%를 계속 유지하고 있었습니다.





그래서, 앞서 리뷰에서는

실제 8K@60fps 영상재생관련 내용은 거의 언급을 하지 않았었습니다. ^^;;



당시 test에서는 GTX1660의 성능이 부족해서

그런가 보다 하고.....

마무리를 지었었습니다. ^^;;







이번에 팟플레이어 최신버젼을 설치를 하고,

8K@60fps 영상재생에서 HW디코딩 설정을 확인 한후 재생을 시켜 보았습니다.

(최근에 팟플레이어에서 성능 업그레이드가 되었다는 이야기가 있네요)







8K@60fps VP9영상을 재생하고,

프레임드랍, 스킵없이 정상 재생이 되는 것을 확인하였습니다. ^^





이때 GPU 부하는 이전과 다르게 67% 정도로 안정적으로 구동이 되고 있습니다.







다른 8K@60fps영상도 재생을 해 보았고,

아이유 8K@60fps VP9영상도 정상 재생하는 것을 확인하였습니다.













Test목적으로 GTX1660에 AV1 HW디코딩이 지원되지 않는 것을 알고 있습니다만,

한번 test를 해 보았습니다.



일단 팟플레이에서 SW디코딩만 지원이 되면서,

CPU부하가 100%를 꽉 채우고 있습니다.

프레임 드랍이 심하게 나타나서, 정상적으로 재생이 불가능합니다. ^^;;







그리고 마지막으로



크롬웹브라우저 HW디코딩 상태에서

Youtube 사이트에 들어가서

직접 Youtube 8K재생을 시도해 보았습니다.





기본적으로 Youtube 8K는 VP9영상과 VP9프로파일2(HDR지원)이 있습니다.



여기서 8K@60fps VP9영상은 크롬웹브라우저에서 정상재생이 됩니다만,

8K@60fps VP9프로파일2(HDR지원)은 아직 정상재생이 되지 않는 현상을 확인 하였습니다.







최종정리 의견





앞서 8세대 NUC를 기반으로 TB3연결로 eGPU를 연결하였고,

GTX1660 + DP1.4 to HDMI2.1 어댑터로,



8K@60fps 10bit RGB 4:4:4 해상도 환경을 만들었고,



팟플레이어 HW디코딩으로 8K@60fps 10bit영상을

정상적으로 재생을 하였습니다.





굳이 데스트탑 보드에 외장그래픽카드를 꼽아서 쓰면되는데

eGPU를 쓸 필요가 있는가 ? 라는 문의를 많이 하십니다.





쉽게 8세대 NUC가 아니라

썬더볼트3를 지원하는 노트북을 이용하여

8K@60fps 환경을 구축하시고자 하실떄



노트북은 모바일로 들고나갔다 하고

댁내에 들어와서 별도의 데스트탑을 쓰지 않고도

외장그래픽카드 전용 eGPU를 연결하여 사용이 가능합니다.



그리고 일반 업무작업을 할 때는

전원이 많이 들어가는 eGPU를 빼고서

간단한 작업을 활용이 가능합니다.





결론은



정해진 환경에서만 쓸 것이 아니라,

좀 더 유연한 환경을 구축하면서

전력소모량을 최대한 줄여 보다는 의미에서

eGPU를 활용할 수 있습니다.







그리고, 최근에 그래픽카드 대란으로 RTX계열의 그래픽카드가 씨가 말랐네요 ㅎㅎㅎ



RTX3090가격이 500만원에도 거래가 되는

이런 비 현실적인 수요공급 환경에서



8K@60fps / 4K@120fps 환경을 구축이 필요하시다면

굳이 RTX 3000시리즈 그래픽카드가 없이도,

GTX1660으로도 대체가 가능하다는 것을



직접 실증적으로 보여드리고 싶었습니다. ^^







다시 여기서 질문은



어떻게 GTX1660이 8K@60fps를 지원할 수 있는가 ??



그렇습니다.



GTX1660의 HDMI포트는 HDMI2.0까지만 지원됩니다.



그러나 GTX1660의 DP포트는 8K@60fps가 지원됩니다.



다만 여기서 DP포트는 8K@60fps는 원래 8bit 4:2:0까지만

지원되는 것이 일반적 입니다만,



엔비디아에서 DP포트에 DSC(압축)기술이 붙어 들아가면서

8K@60fps 10bit 4:4:4 지원이 가능하게 되는 것입니다.



DP1.4를 지원하는 8K 디스플레이 모니터를 보유하고 있으시면

바로 꼽아서 8K 영상을 보실 수 있습니다만,



4K / 8K 모니터 가격이 워낙 고가이기 때문에

HDMI2.1를 지원하는 8KUHDTV가 저렴하고



결국 DP1.4(DSC)를 HDMI2.1로 전환하는 어댑터를

연결하여 좀 더 저렴한 8K 환경을 구축할 수 있게 되는 것 입니다.









8K 재생관련으로 현재는 PC를 이용한 응용방법이 최선일 수 밖에는 없습니다.

그러다 보니, 8K 대응 HTPC를 꾸며서 활용을 하실 수 있습니다.





8K 안드로이드 셋탑은 언제쯤 나올까요 ?



일단 AMLogic 8K칩셋 출시 일정도

올해는 어려울 것 같고,



2022년 초에나 나오지 않을까 싶습니다 ^^;;



그러면 8K셋탑은 자연스렵게

2022년 하반기쯤 출시가 된다고 예측할 수 있습니다.





가격대는 쉴드급을 능가하는 Spec이므로

(갤럭시폰 기준으로 S9급은 되는것으로 알고 있습니다.)



중국셋탑이라고 해도 8K셋탑은 $200은 상회 할 것으로 추정합니다.





다음은



앞서 소개해 드린



11세대 타이거레이크 NUC로

자체 8K#@60fps 재생 test를 하게 될 예정이고





그 앞서서는



Apple M1 맥미니 재생환경 test를 할 예정입니다. ^^















원래는 M2가 나오면 8K재생지원이 될 것으로 예측하고

대기상태로 있을려다가,



썬더볼트4 test환경이 필요해서 구입을 하게 되었습니다.



그리고 M1 맥미니로

멀티디스플레이(모니터) 확장 출력이 지원이 안된다고 해서,

클랑에서 올라온 디스플레이 링크 어댑터를 구해서

듀얼 디스플레이 출력 test를 진행해 보도록 하겠습니다. ^^











https://muritzy.tistory.com/2450



[APPLE] M1판 Mac mini 구입기. 경악의 퍼포먼스.....

[APPLE]  M1판 Mac mini 구입기.    경악의 퍼포먼스..... M1판 Mac mini 구입기. 경악의 퍼포먼스와 CrossOver 20에서 수환의 동작도 확인 M1 판 Mac mini Apple 은 11 월 10 일 (현지 시간) 첫 Appl..

muritzy.tistory.com







감사합니다.





  1. 지나가다 2021.08.22 08:27

    궁금한게 있는데요. 요즘 데스크탑 메인보드들이 썬더볼트 기본내장된 것들이 종종 나옵니다.
    문제는 제 모니터가 썬더볼트 모니터일 때... 현재 장착형 그래픽카드는 썬더볼트 인터페이스가 없기때문에 내장 보드랑 연결해서 쓸텐데... 그래야 케이블 하나로 모니터에 달린 usb를 이용할 수 있기때문에...

    그렇다면 장착한 그래픽카드는 무용지물 되는 건가요?
    게임하려면 성능좋은 그래픽카드가 필요한데... 썬더볼트로 모니터 연결하려고 그래픽카드가 아닌 내장그래픽카드에 연결하면 소용없게 되는건지..요

    • 뮤리찌 2021.08.23 11:30 신고

      네 ^^

      모니터가 썬더볼트 지원 모니터이고,

      데탑이나 노트북에서 썬더볼트 포트가 없다면, 디스플레이 연결방식은 Alt DP개념으로 가시면 될 것 같습니다.

      DP1.4 to USB-C 케이블을 가지고 한번 연결해서 test해 보시면 어떨까 합니다. ^^

+ Recent posts
