USB Type-C는 새로운 커넥터 유형입니다. 장치 자체가 USB Type-C를 지원하고 USB Type-C가 제공하는 다양한 기능을 지원한다면, 하나의 케이블 유형으로 여러 장치에서 전력, 비디오, 데이터를 전송할 수 있습니다. 단 하나의 케이블로 놀랄 만한 데이터 전송 속도를 지원하고, 장치를 충전하며, 모바일 장치에 전력을 공급하는 것은 물론, 비디오 전송까지 지원할 수 있습니다. USB Type-C 커넥터는 이미 많은 장치 제조업체에서 지원합니다.
참고: 장치에서 USB Type-C를 통해 지원하는 특정 기능에 대한 더 자세한 내용은 장치 설명서를 참조하십시오.
보다 빠른 데이터 전송 속도
USB Type-C는 향상된 케이블과 커넥터를 통해 최고 10Gbps^ 속도로 데이터를 전송할 수 있습니다.
참고: ^데이터 전송 속도는 장치에 따라 다를 수 있습니다.
USB Power Delivery
USB Type-C 케이블은 동일한 케이블을 통해 호환되는 장치로 최대 130W*의 전력을 공급할 수 있으며, 이전 버전인 USB 2.0 또는 USB 3.0의 2.5W보다 월등히 개선된 전력량입니다. 이를 통해 휴대폰, 태블릿 등의 장치에 전원을 공급할 수 있으며 호환되는 노트북이나 울트라북을 충전할 수도 있습니다.
참고: 일부 장치의 경우 전원 용량이 더 높을 수 있습니다. Dell Dock은 USB Type-C를 통해 지원되는 Dell 노트북 컴퓨터에 최대 130W의 전력을 공급합니다.
대체 모드

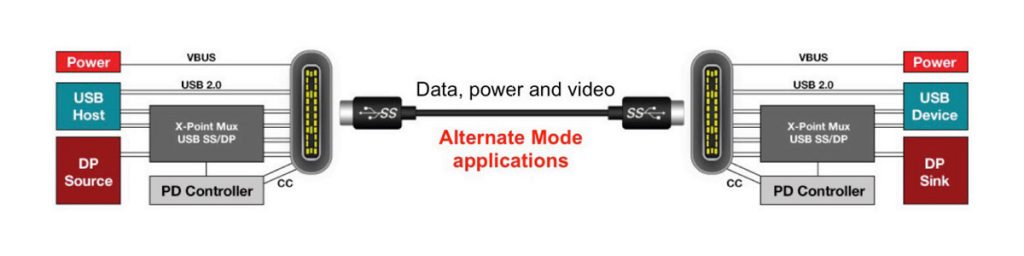

USB Type-C는 24핀 양면 커넥터를 활용하므로 장치 제조업체가 대체 모드를 활성화하여 장치와 호스트 간 직접 전송을 위한 대체 데이터 프로토콜을 사용할 수 있습니다. 이를 통해 호환되는 어댑터를 사용하여 단일 USB Type-C 포트에서 VGA, HDMI, DisplayPort, Thunderbolt, 이더넷 또는 기타 연결 유형을 출력할 수 있습니다.
양방향 커넥터
USB Type-C는 사용이 편리한 새로운 양방향 커넥터로서 이전 버전과 달리 어떤 방향으로도 장치에 케이블을 연결할 수 있습니다.
USB Type-C는 USB 3.1이 아님 – USB Type-C는 데이터 또는 전력 공급을 위해 USB 2.0, USB 3.0 또는 USB 3.1 프로토콜을 활용할 수 있는 커넥터 및 케이블 규격입니다.
USB Type-C는 USB Power Delivery이 아님 – USB Power Delivery는 지원되는 플랫폼에서 최대 130W까지 USB 전력 기능을 향상하는 프로토콜/하드웨어 솔루션입니다. USB Type-C를 사용하는 제품이 USB Power Delivery 또는 USB 3.1을 지원할 필요는 없습니다.
USB Type-C 어댑터는 단일 USB Type-C 포트에서 다양한 디스플레이 장치, 기가비트 이더넷 및 USB-A 3.0까지 연결을 확장하는 광범위한 어댑터입니다.
USB Type-C 포트는 "대체 모드"를 사용하여 다양한 프로토콜을 지원하므로 이 USB 포트 하나로 HDMI, VGA, DisplayPort 또는 다른 유형의 연결을 출력하는 어댑터를 사용할 수 있습니다. Dell의 USB Type-C- HDMI, USB Type-C - DisplayPort, USB Type-C - VGA 어댑터를 사용하면 단일 포트 유형으로 VGA, DisplayPort, HDMI를 간편하게 사용할 수 있습니다.
USB Type-C 어댑터의 주요 기능은 다음과 같습니다.
USB Type-C - VGA 및 USB Type-C - HDMI 어댑터는 USB Type-C가 있는 노트북/태블릿을 VGA, HDMI를 통해 다양한 디스플레이/프로젝터/TV와 연결할 수 있게 해줍니다.
USB Type-C - 기가비트 이더넷 어댑터를 사용하면 USB Type-C가 있는 노트북/태블릿을 RJ45 포트를 통해 네트워크에 연결할 수 있습니다.
USB Type-C - USB-A 3.0 어댑터는 USB Type-C가 있는 노트북/태블릿에 기존 주변 장치(예: 마우스 또는 프린터)를 연결할 수 있게 해줍니다.
USB Type-C는 이전 버전과 호환됩니까? USB Type-C 커넥터 자체는 이전 USB 유형과 호환되지 않으며 해당 장치를 연결하려면 적절한 어댑터가 필요할 수 있습니다. 자체 전원이 아닌 일부 구형 장치는 전원 요구 사항으로 인해 호환되지 않을 수 있습니다. 데이터 전송 속도는 기존 장치로 제한됩니다.
USB Type-A 및 USB Type-C의 차이점은 무엇입니까? USB Type-A는 대부분의 USB 장치에 주로 사용되는 현재 커넥터 유형입니다. USB Type-C는 새로운 커넥터 유형입니다. 커넥터 모양이 다르기 때문에 서로 호환되지 않습니다. 서로 연결하려면 적절한 어댑터/컨버터가 필요합니다. USB Type-C는 양방향 커넥터이며 동일한 케이블로 데이터, 비디오 및 전력을 전송할 수 있습니다. 자세한 내용은USB Type-C란? 섹션을 참조하십시오.
USB Type-C는 어떤 장치에서 사용합니까? 태블릿, 모바일 장치 및 액세서리, 오디오/비디오 어댑터, 외장 하드 디스크 드라이브, 모니터 등과 같은 모든 표준 장치에서 사용합니다.
USB Type-C는 이전 버전의 USB, Serial-ATA, Thunderbolt와 비교하여 얼마나 빠릅니까? USB Type-C는 새로운 소형 커넥터입니다. 장치 유형과 구현된 프로토콜에 따라 더 빠른 데이터 전송이 가능합니다.
참고: 구현된 프로토콜에 따라 데이터 전송 속도가 장치마다 다를 수 있습니다.
USB Type-C의 주요 기능과 이점은 무엇입니까? 양방향 커넥터 및 단일 케이블을 사용하여 데이터를 전송하고, 비디오를 디스플레이로 전달하며, 전력을 공급하는 기능이 USB Type-C의 핵심 기능입니다.
새로운 케이블을 전부 구매해야 합니까? USB Type-C는 USB 2.0 및 USB 3.0 프로토콜과 하위 호환됩니다. 그러나 USB Type-C 플러그/포트 디자인이 다르므로, 기존 장치를 USB Type-C 포트에 연결하려면 호환 어댑터를 구매해야 할 수 있습니다.
Cirrus Logic CS43131 DAC,이 USB 오디오 어댑터는 32 비트 / 384kHz PCM 디코딩 기능 및 DSD64 / DSD128 DSD 디코딩 기능, 최대 추력 2Vrms, 출력 부하 16Ω ~ 600Ω 적응 형을 지원
케이블은 페브릭타입 케이블을 썼다고 하네요 .. AMP기능이 약간 더 보강되었다고 합니다.
======================
Meizu는 항상 휴대 전화에서 "고품질"을 요구하는 회사이지만 전례없는 방식으로 자체 Android 플래그십 전화기에서 3.5mm 오디오 인터페이스를 제거했기 때문에 내장 오디오 디코더를 사용하는 것이 편리하지 않습니다.그러나이 휴대 전화에서는 예상 제품인 Meizu HiFi 디코딩 앰프도 출시했습니다.USB-C 인터페이스 입력이 내장 된 DAC가 내장 된 3.5mm 헤드폰 인터페이스 변환기로, Meizu 16s의 내장 3.5mm 인터페이스를 제거하는 것이 용기입니까?해체를 통해 신비가 숨겨져있는 것을 살펴 보자.
첫째, MEIZU Meizu HiFi 디코딩 앰프

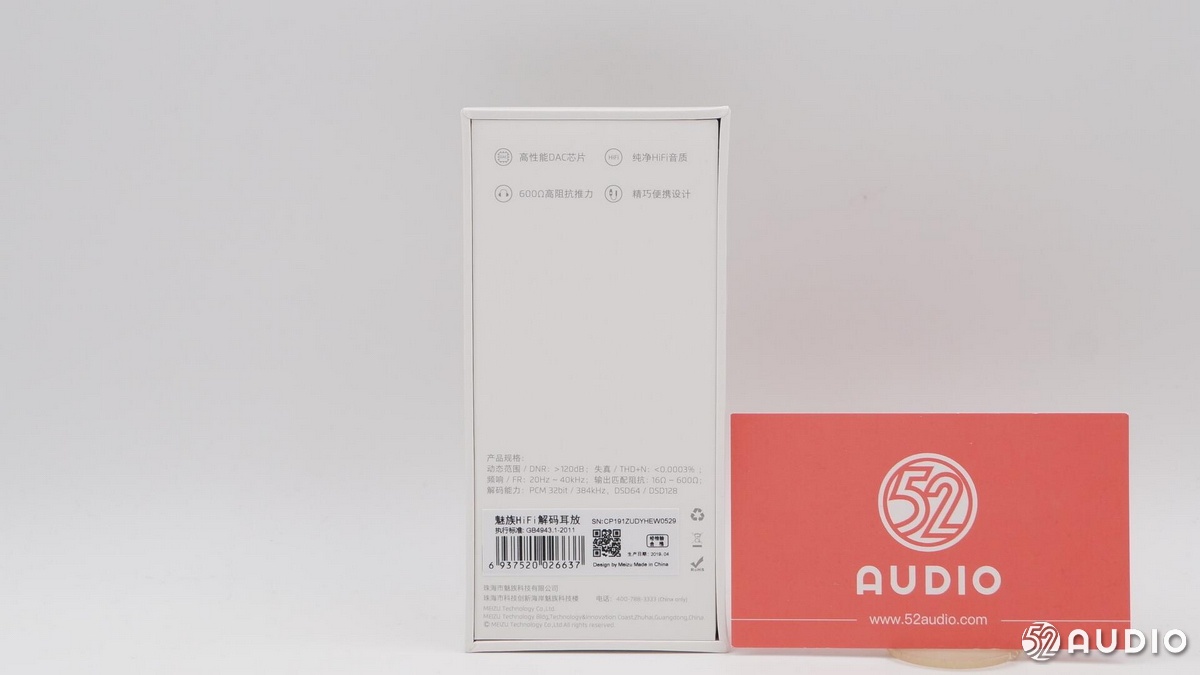

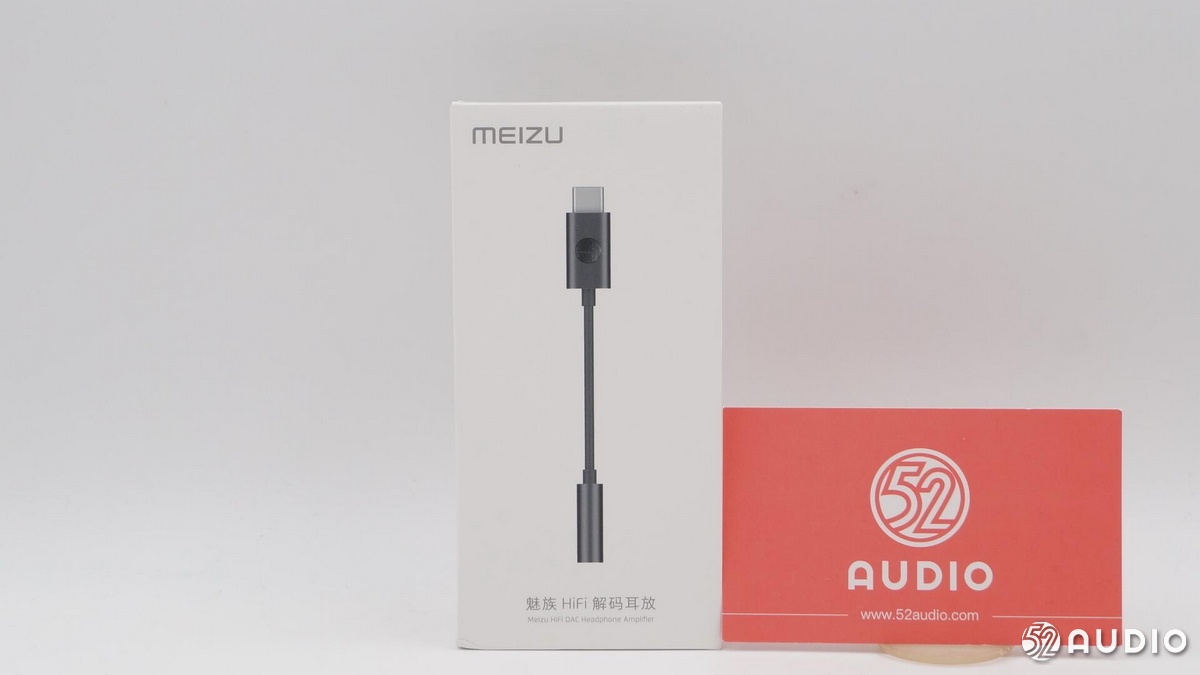

패키지의 외관은 흰색이고 제품의 앞면은 시각적으로 보입니다 다음은 Meizu HiFi 디코딩 앰프의 이름입니다.
고성능 DAC 칩, 순수한 HiFi 음질, 600Ω 높은 임피던스 추력, 소형 및 휴대용 디자인제품 사양 : 다이나믹 레인지 / NDR :> 120dB; 왜곡 / THD + N : <0.0003 %; 주파수 응답 / FR : 20Hz ~ 40kHz; 출력 정합 임피던스 : 16Ω ~ 600Ω; 디코딩 능력 : PCM 32 비트 / 384kHz, DSD64 / DSD128

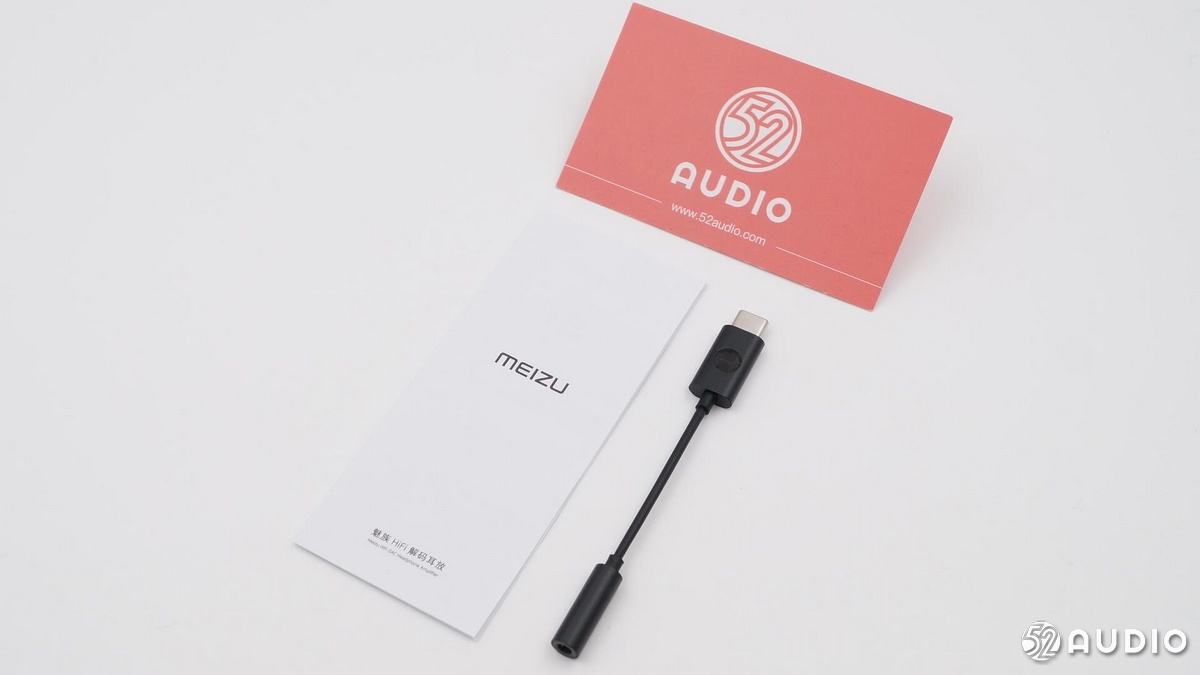

제품 패키지에는 제품 본문과 사용 지침이 포함되어 있습니다.
3.5mm 인터페이스의 한쪽 끝은 금도금 된 접점입니다.

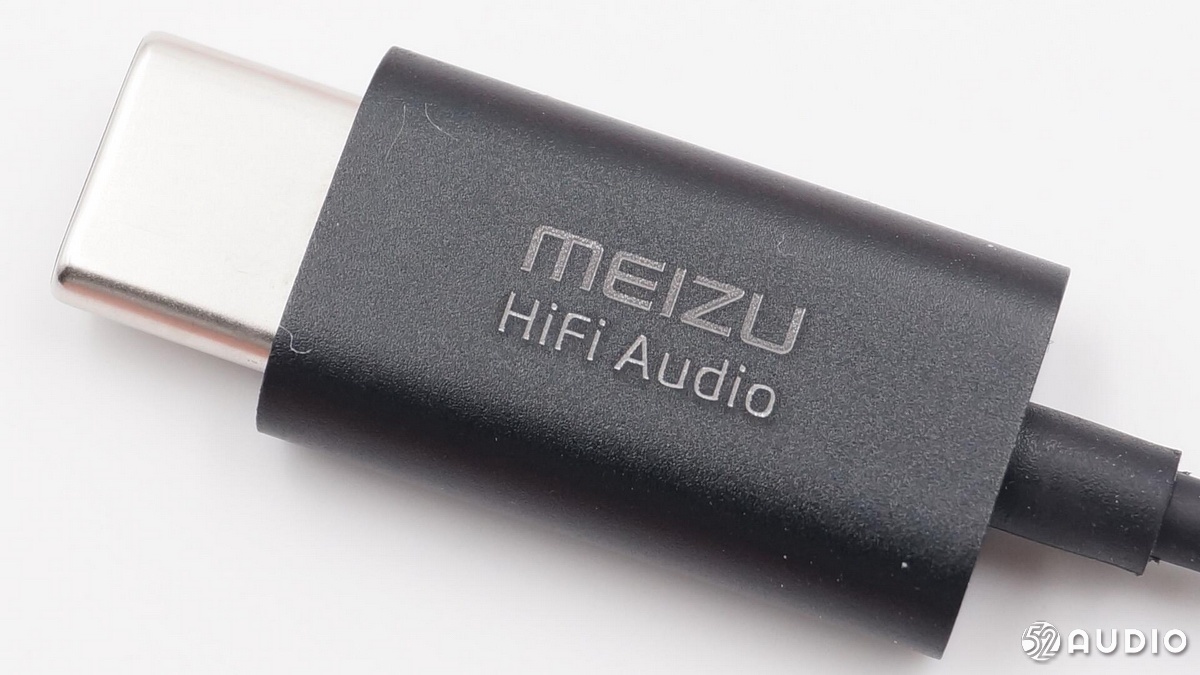

USB-C 플러그의 한 쪽 끝은 MEIZU의 로고 및 HiFi 오디오 하이파이 오디오의 로고입니다.

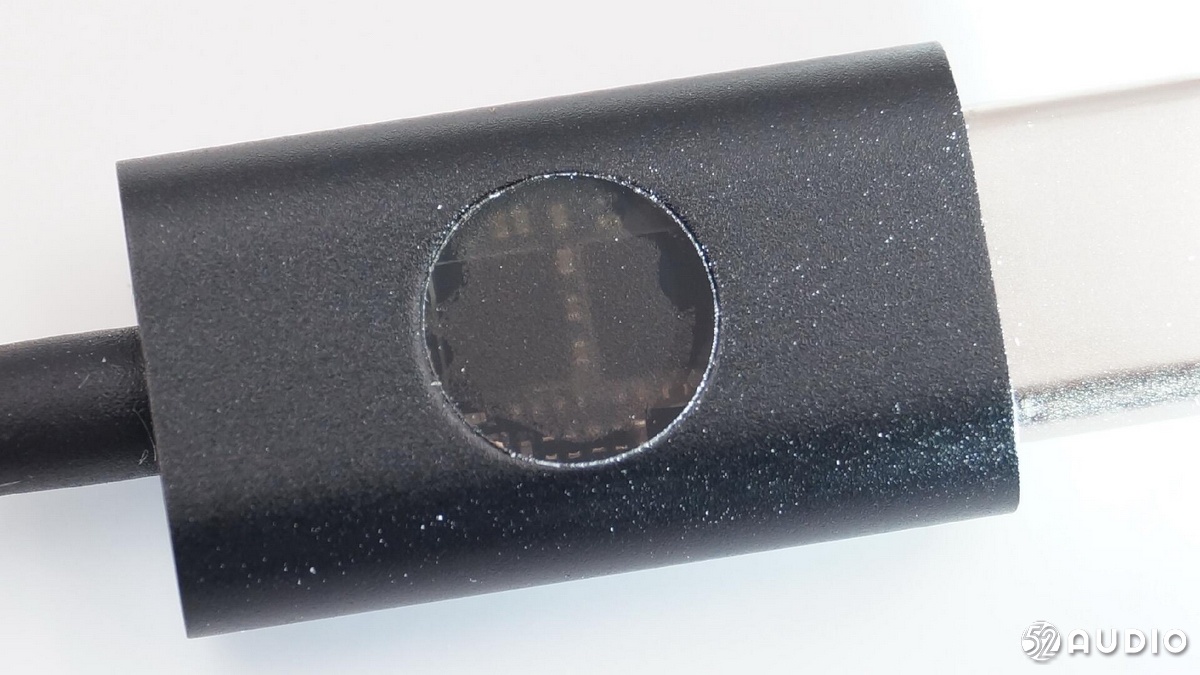

플러그 뒷면에는 투명한 원형 창이있어 내장 칩과 커패시터를 시각적으로 볼 수 있습니다.

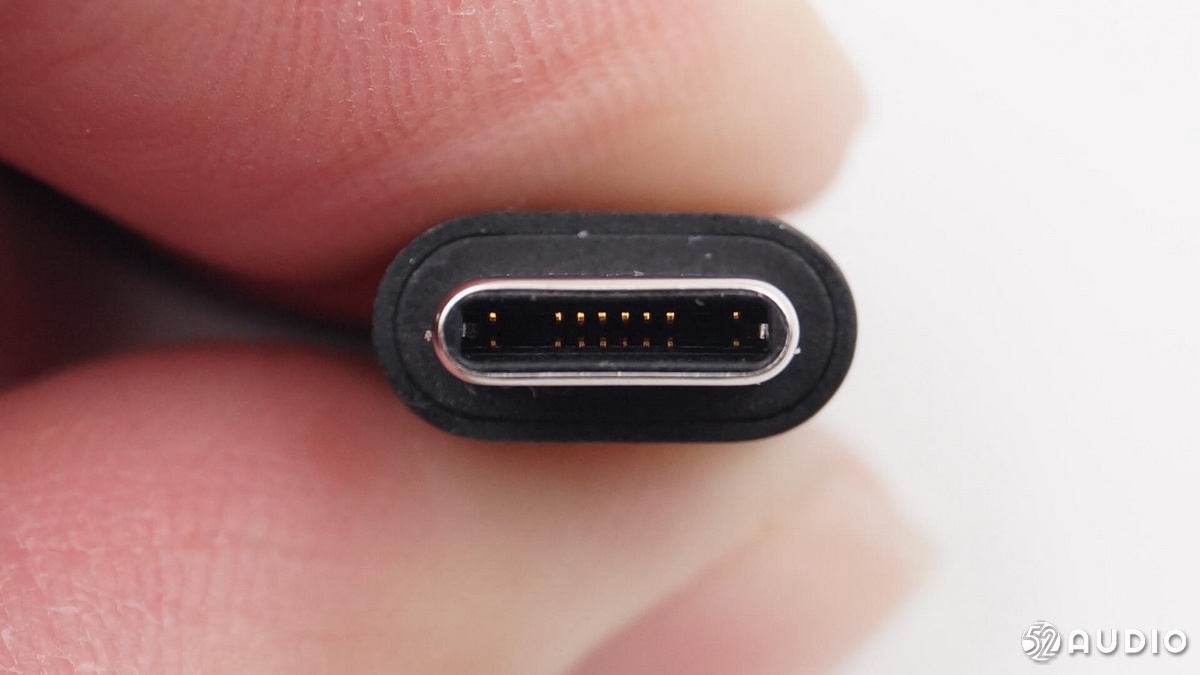

USB-C 인터페이스는 완전히 핑되지 않고 데이터 전송 및 전원 공급 기능 만 유지하며 아날로그 신호는 지원되지 않는 것으로 추측됩니다.

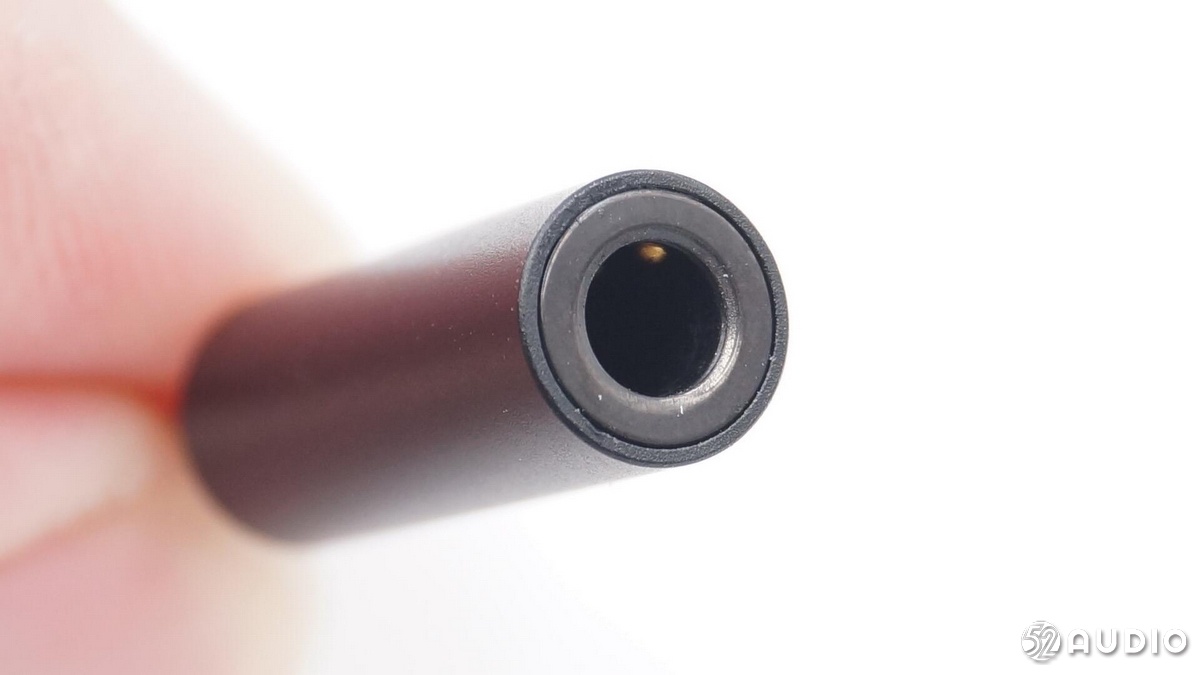

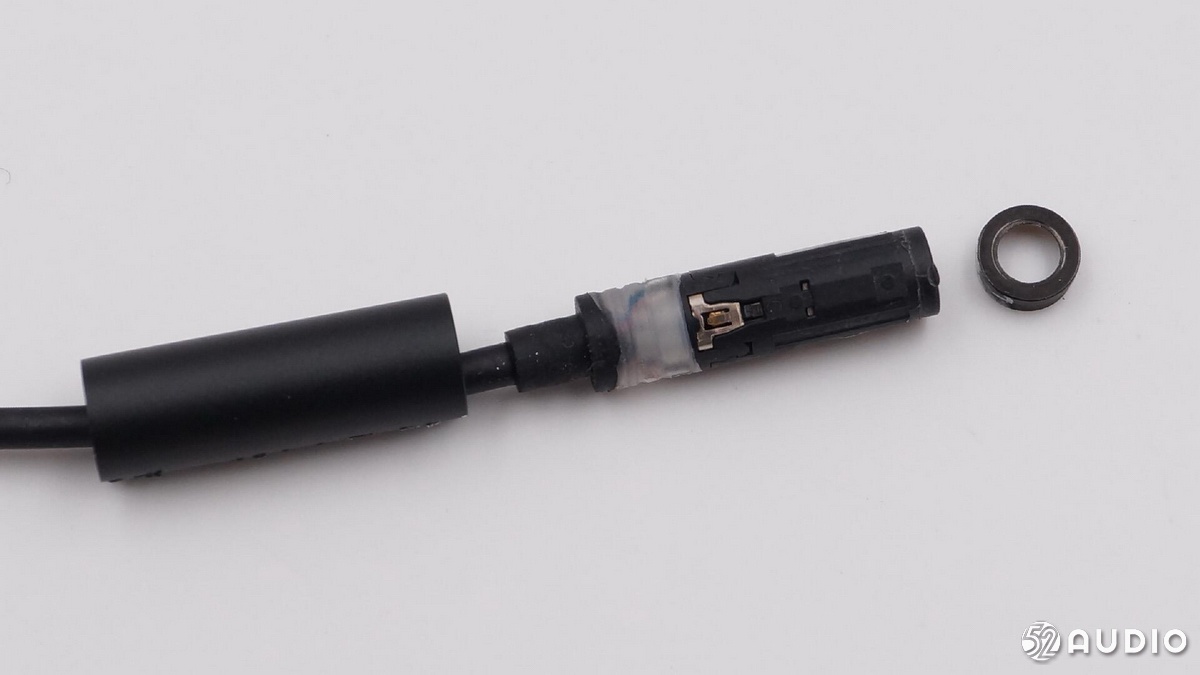

다음으로 3.5mm 인터페이스면을보고 외부 금속 슬리브, 금속 장식 링을 풀고 내부는 플라스틱 금형입니다.
3.5mm 인터페이스에서 슬리브를 제거한 후 내부에 3 개의 금속 파편이있어 4 세그먼트 이어폰으로 마이크 및 유선 제어를 사용할 수 있습니다.

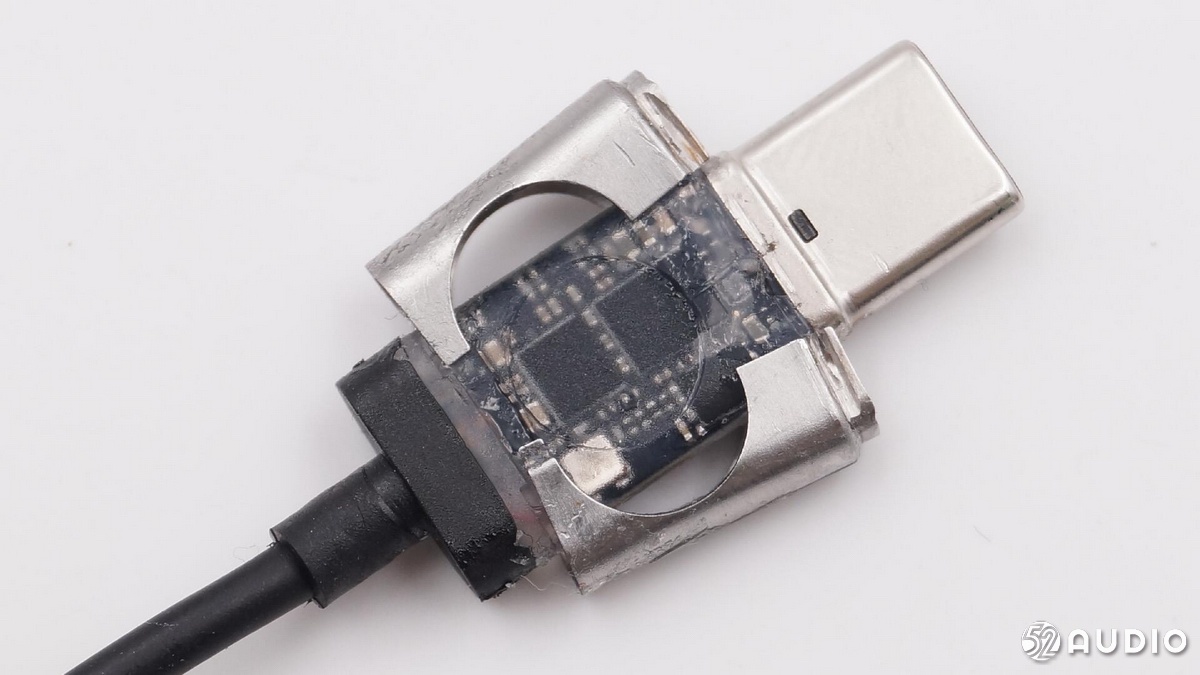

USB 플러그에서 금속 케이스의 포장을 풀고 내부에 금속 덮개가 있습니다.
USB-C 플러그의 금속 덮개를 분해하고 단단한 접착제 층으로 덮어 강도를 높이십시오.
경질 고무를 제거하고 PCB 상에 잔류 물이 거의 남지 않았다.

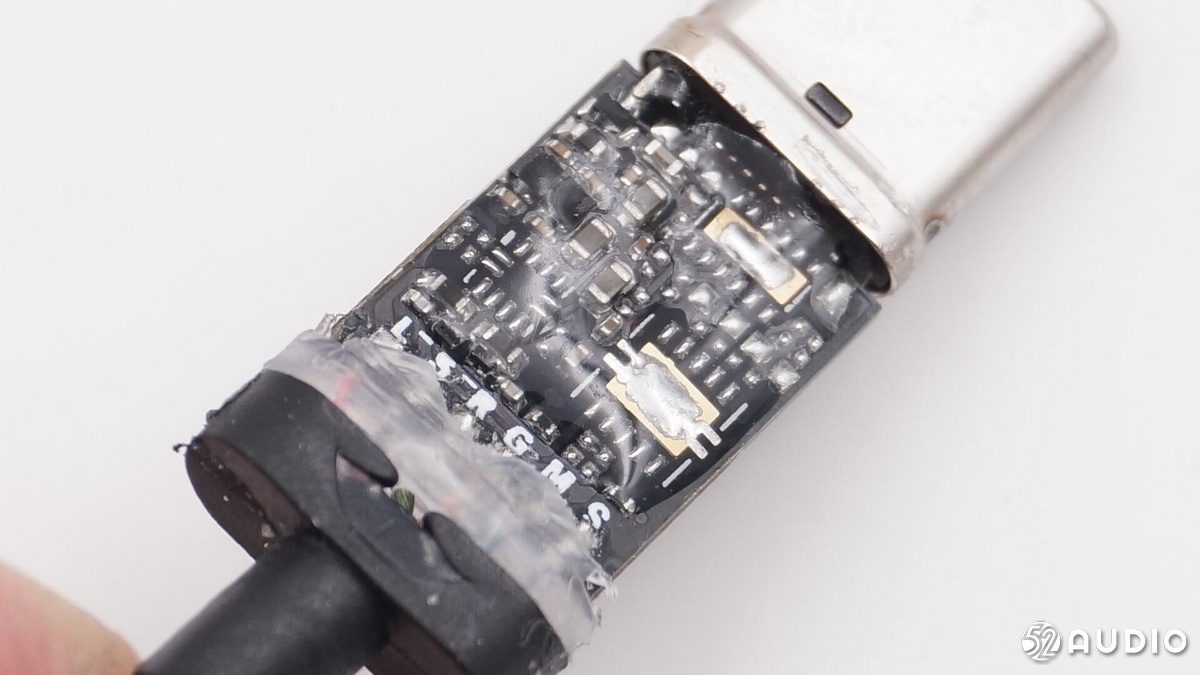

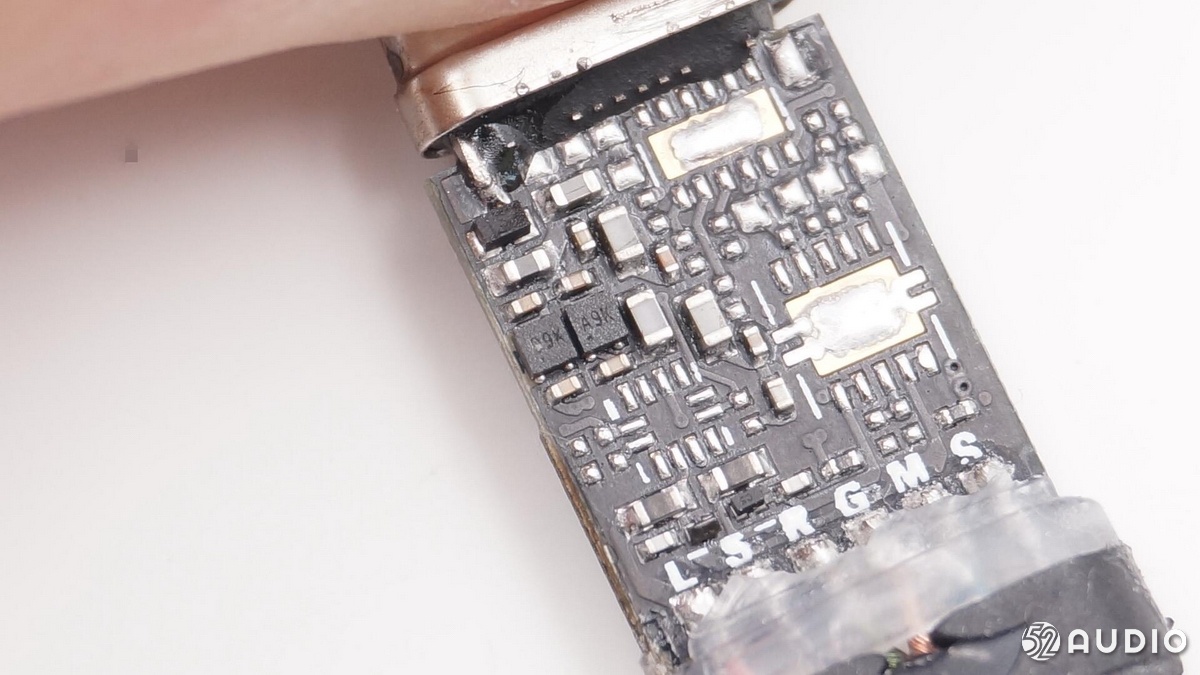

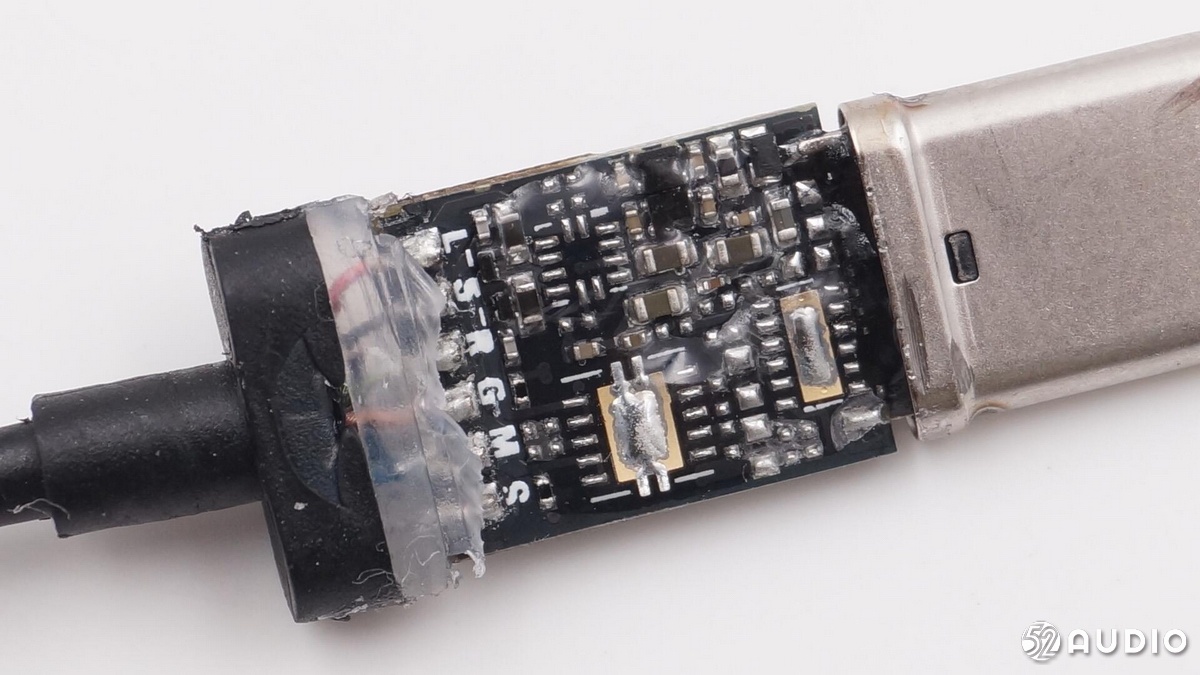

플러그 전면의 PCB에는 방수 접착제 층이 있습니다.

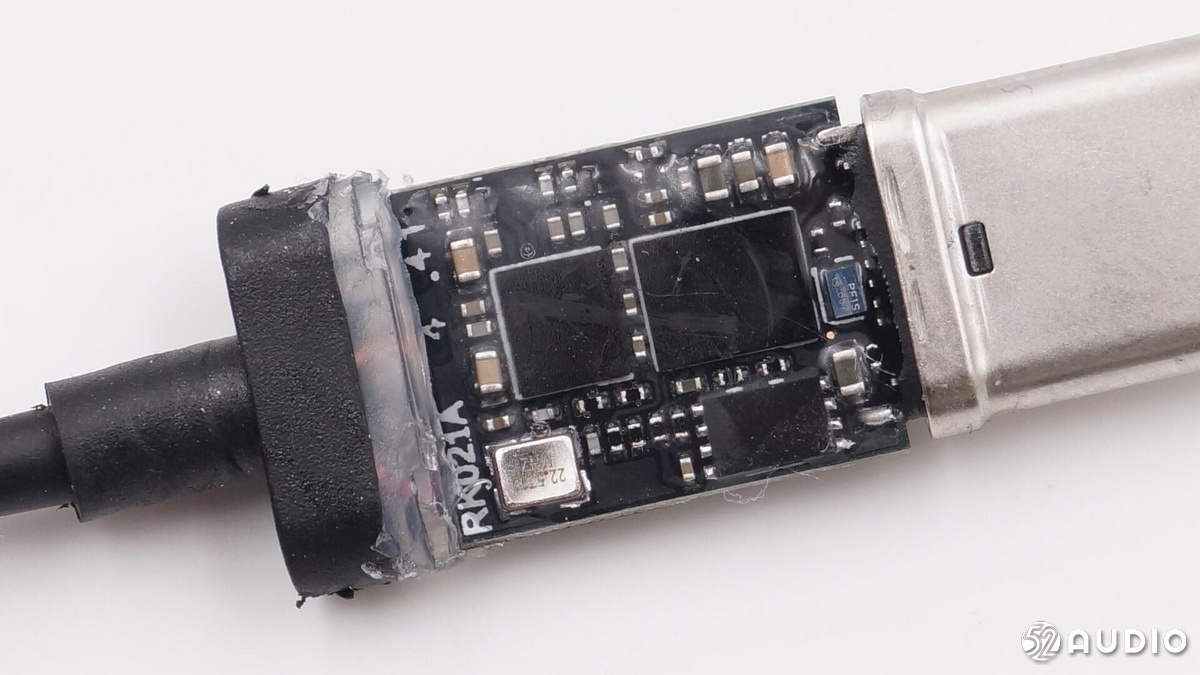

PCB 뒷면의 근접 촬영.
측면에서 PCB 전면의 방수 접착제가 더 분명합니다.
PCB 뒷면에는 방수 접착제 층이 있습니다.

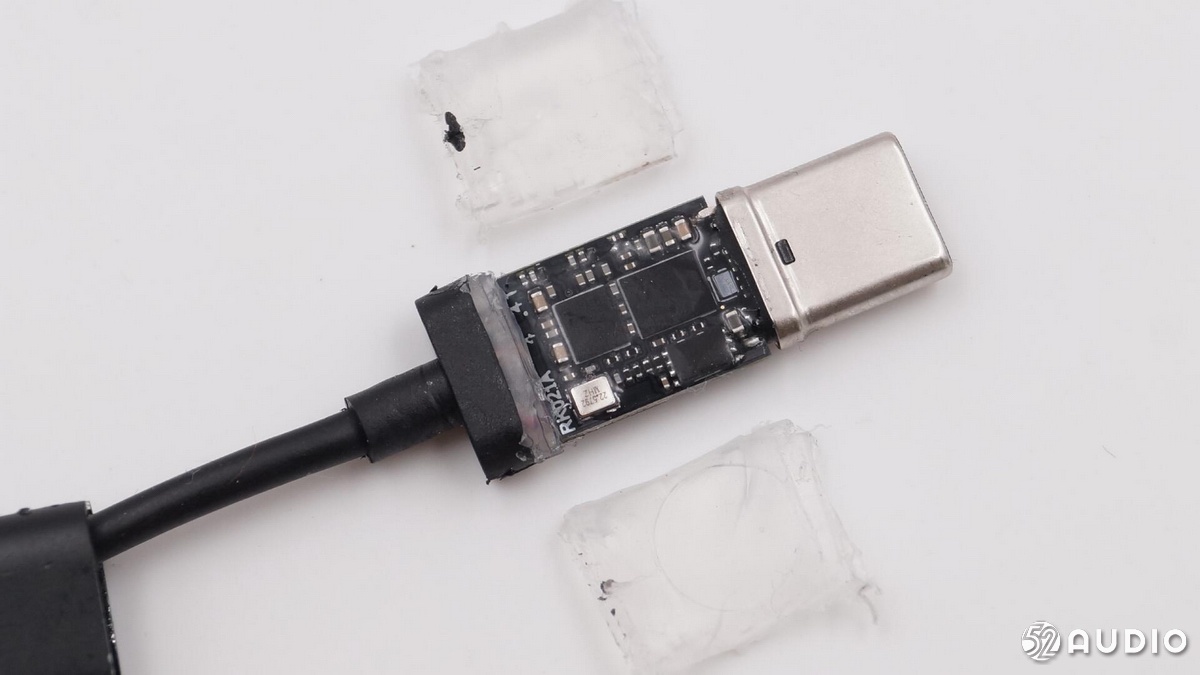

방수 접착제를 찢어 내십시오. 완전히 조각이며 커패시터에 잔류 물이 거의 없습니다.

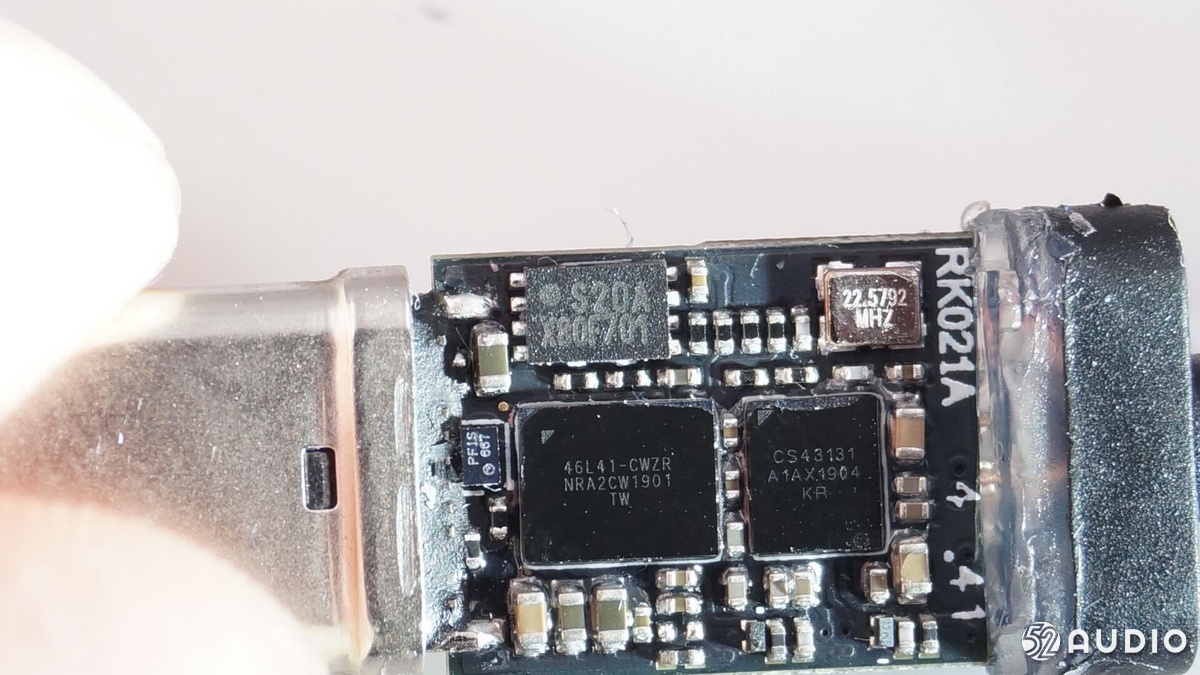

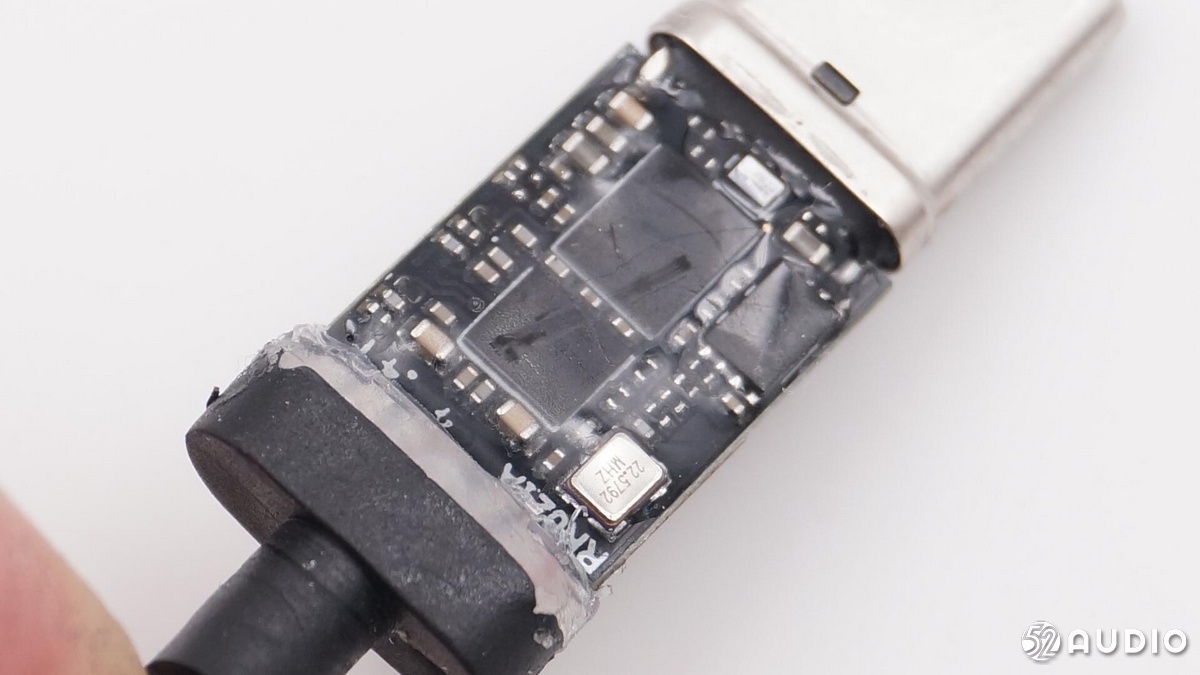

뒷면에는 2 개의 IC, 실크 스크린 D9K, 실크 스크린 A9K IC가 있습니다.
PF1S 667 용 화면 보호기.
실크 스크린 S20A X80F701 메모리 및 22.5792MHz 크리스탈.메모리는 패치 코드 브랜드, 샘플 속도 지원 정보 등을 저장하는 데 사용됩니다.
Cirrus Logic CS43131 DAC,이 USB 오디오 어댑터는 32 비트 / 384kHz PCM 디코딩 기능 및 DSD64 / DSD128 DSD 디코딩 기능, 최대 추력 2Vrms, 출력 부하 16Ω ~ 600Ω 적응 형을 지원합니다.

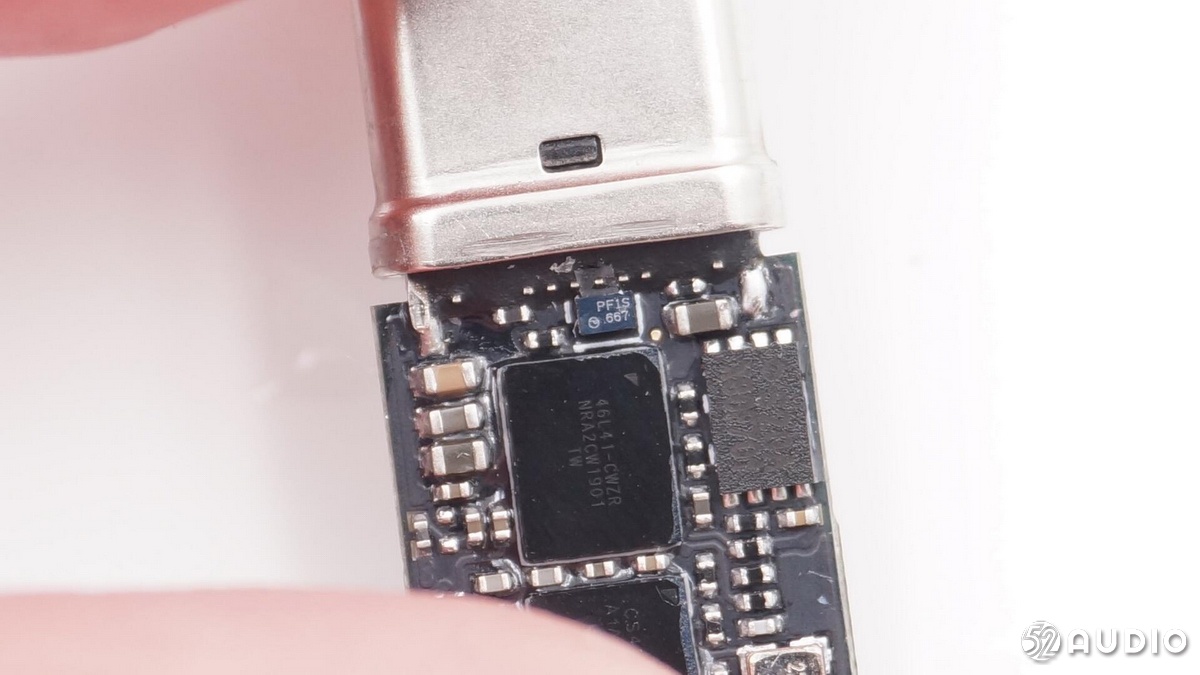

USB 컨트롤러, DAC 및 헤드폰 앰프가 내장 된 Cirrus Logic 46L41-CWZR USB 오디오 칩.

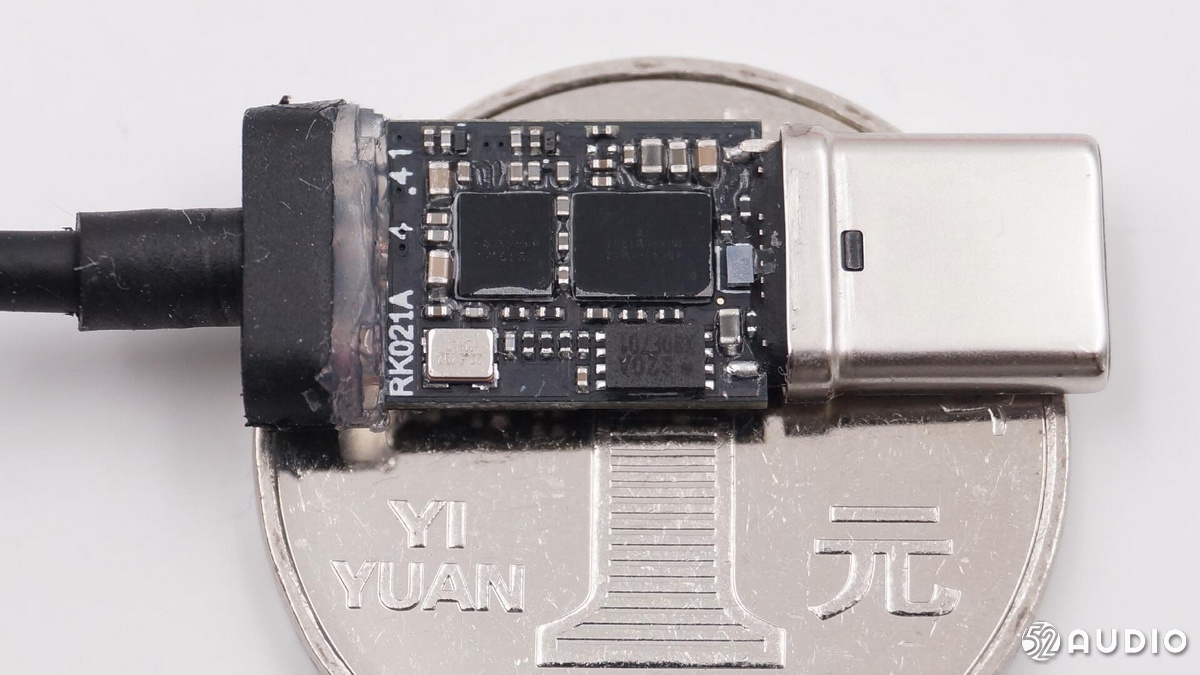

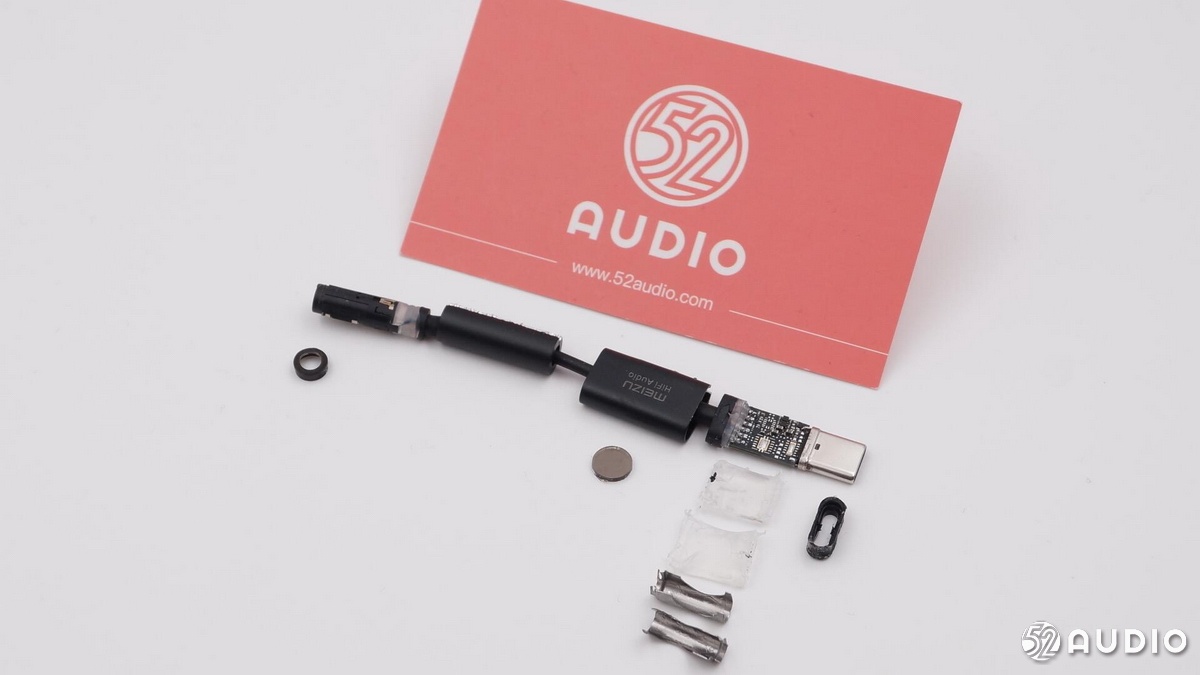

나는 오디오 네트워크가 1 위안 동전과 Meizu HIFI 디코딩 앰프 USB-C 플러그 부분을 비교 크기로 사용하는 것을 좋아합니다.
가족을 해체하십시오.
셋째, 오디오 네트워크 분해 요약을 좋아합니다.
Cirrus Logic 46L41-CWZR과 Cirrus Logic CS43131 2 개의 고품질 오디오 칩이 내장 된 46L41-CWZR은 USB 오디오 입력 제어 및 일반 오디오 디코딩을 담당하며, CS43131은 고화질 오디오를 파싱하고 대형 임피던스 헤드폰을 구동합니다.
ChargerLAB은 이전에Apple의 필수 C94 모듈을 사용하지 않고 18W 고속 충전을 지원하는해킹 된 USB-C to Lightning 케이블을보고했습니다.이제 해킹은 USB-C-Lightning 어댑터라는 새로운 형태가되었습니다.
독자Fazal Majid가Lightning Cable Guide에서지적한 것처럼, 통합 어댑터가있는 올인원 케이블을 사용하면 모든 유형의 장치를 충전 할 수 있지만 변환을 위해 마이크로 USB 포트를 기반으로합니다. 18W에서 iPhone 8 이상을 빠르게 충전하지 마십시오.
USB-C to USB-C 케이블을 어댑터를 사용하여 USB-C to Lightning 케이블로 변환하는 것은 어떻습니까?아마존에는 이미 저렴한USB-C-Lightning 어댑터가 있기 때문에 가능합니다.그러나 micro-USB to Lightning 어댑터와 마찬가지로 iPhone의 18W 고속 충전을 지원하지 않습니다.일부 제조업체는 MFi 인증 C94 모듈을 사용하여 18W 가능 USB-C-Lightning 어댑터를 구축하지만 찾기가 매우 어렵습니다.

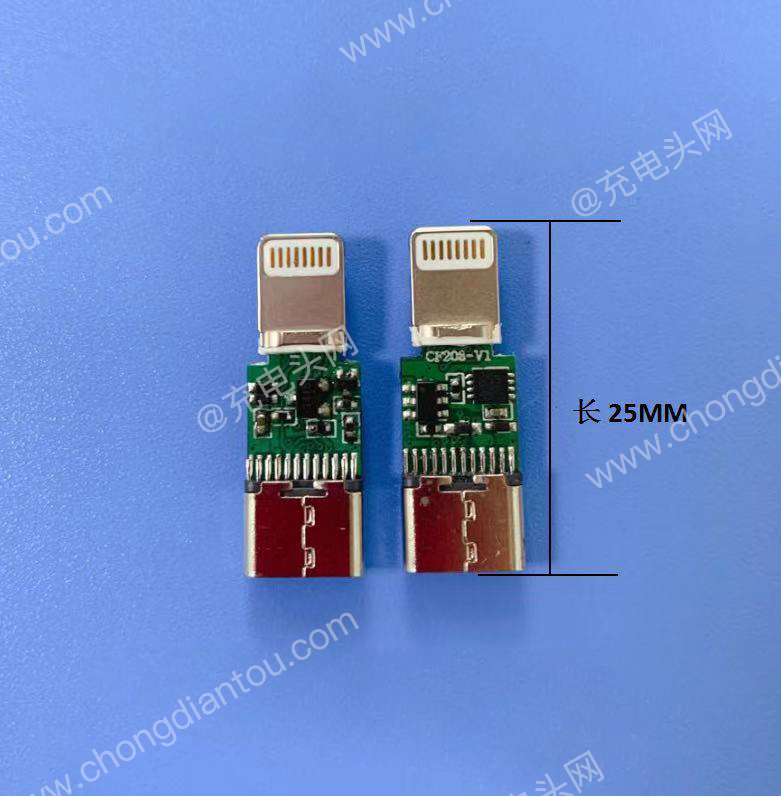

그러나 심천의 알려지지 않은 팀이 iPhone의 18W 고속 충전을 지원하는 USB-C to Lightning 어댑터를 출시하면서 상황이 바뀌고 있습니다.다음과 같이 표준 USB-C 암-조명 수 어댑터입니다.
Apple C94 모듈을 사용하지 않으므로 저렴합니다.그러나 가격 및 가용성은 여전히 확인되지 않았습니다.어떻게 진행되는지 봅시다.계속 지켜봐주세요!
컴퓨팅 및 AV 기술 투자의 기능을 극대화하도록 설계된 혁신적인 솔루션 제조업체 인IOGEAR는 오늘 현대 직장에서 가장 의존하는 장치를 위해 설계된 새로운 유형의 KVM 스위치를 발표했습니다.완전히 새로운 Access ProTM 2 포트 USB-C KVM 스위치 (전원 공급 장치 포함) (GUD3C04)를 사용하면 2 개의 USB-C ™ 또는 Thunderbolt ™간에 4K 모니터, 키보드 및 마우스 및 기타 USB-A 액세서리를 공유 할 수 있습니다 3 개의 Mac, PC, iPad, Android 태블릿 및 스마트 폰이 장착되어 있으며 각 장치에 단일 케이블 연결이 가능합니다.

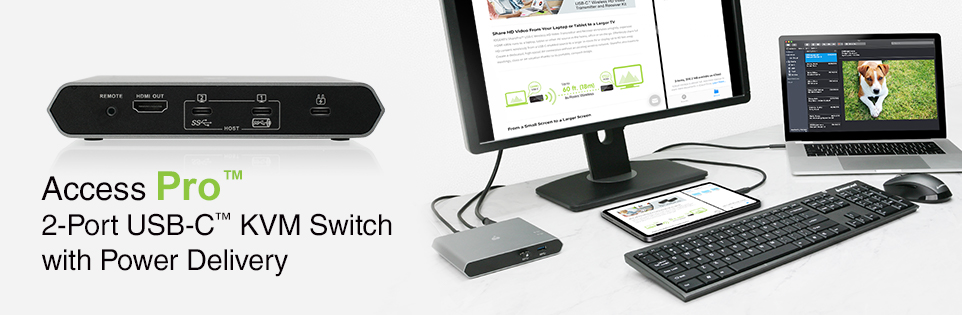

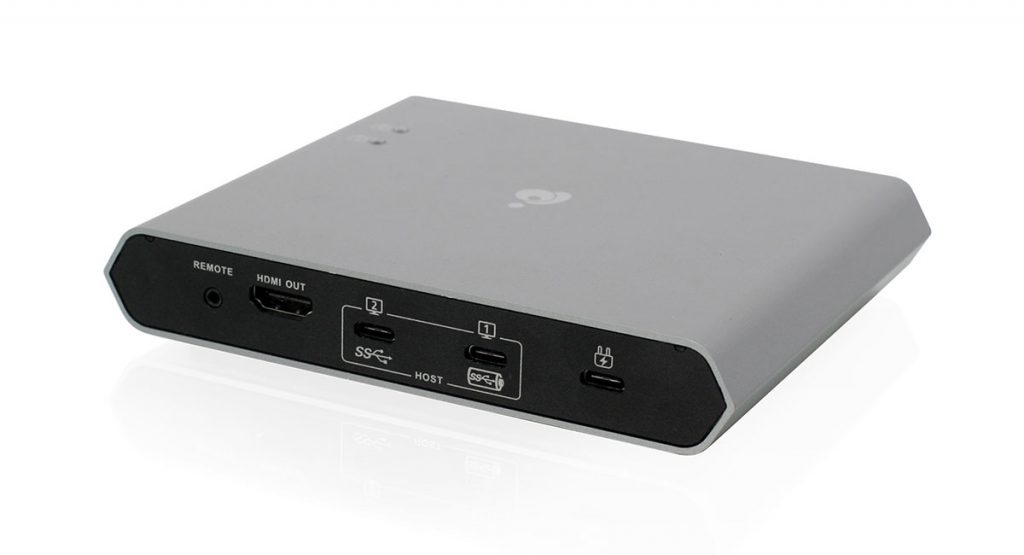

IOGEAR는 SIGGRAPH 2019 (부스 # 612)에서 Power Delivery 기능이있는 Access Pro ™ 2 포트 USB-C KVM 스위치를 발표하고 애니메이터, 그래픽 디자이너, 소프트웨어 개발자 및 그 이상을 극대화하도록 설계된 회사의 최신 액세서리 중 하나를 선보일 예정입니다. 컴퓨터의 연결 및 성능 기능.
오늘날 가장 인기있는 컴퓨팅 장치를 위해 설계되었습니다!
부피가 큰 스위치 박스에서 대형 고정 PC에 전용 VGA, PS2, USB 및 오디오 케이블을 실행하던 시절은 지났습니다.USB-C는 이러한 연결을 하나의 소형 케이블로 감 쌉니다.또한 USB-C는 최신 랩톱과 최신 스마트 폰 및 태블릿의 표준 데이터 및 충전 포트가되었습니다.Access Pro 2 포트 USB-C KVM 스위치는 오늘날의 전문가들이 매일 사용하는 장치, 랩톱, 스마트 폰 및 태블릿의 컴퓨팅 이점을 통합하도록 설계되었습니다.Access Pro를 사용하면 키보드, 마우스 및 4K 디스플레이가 완비 된 기존 데스크탑 환경에서 각 장치를 처리 할 수 있습니다.삼성의 DeX ™ 모드와 같은 데스크탑 모드를 지원하는 스마트 폰 및 태블릿은 이제 데스크탑과 랩톱 컴퓨터에서 전통적으로 수행되는 작업을 처리하기 위해 작업 공간에 완벽하게 통합되었습니다.추가적인 마력이 필요할 때
“KVM 스위치는 단일 데스크탑 설정으로 여러 컴퓨터를 독립적으로 운영하는 데 매우 유용한 도구입니다.그러나 대부분의 작업에 두 대의 컴퓨터를 사용할 필요가 없기 때문에 KVM은 일반적으로 틈새 제품으로 간주되어 왔습니다.”IOGEAR의 제품 관리 이사 인 Joseph Zhang은 말했습니다.“Access Pro USB-C KVM 스위치를 통해 우리는 게임을 바꾸고 모든 사람들이 혜택을 누릴 수있는 KVM을 만들고 있습니다.USB-C 통합으로 컴퓨팅 장치 당 하나의 케이블에 필요한 케이블 수를 대폭 줄일뿐만 아니라 최신 스마트 폰 및 태블릿과의 호환성을 확장하여 사용자가 모바일 장치를 강력한 데스크탑 컴퓨터로 변환하여 생산성을 극대화 할 수있었습니다 ”
기능 및 장점
하나의 키보드, 마우스 및 HDMI 모니터에서 DP Alt 모드로 두 개의 USB-C 장치를 제어하고 공유
푸시 버튼 리모컨을 통해 장치간에 편리하게 전환

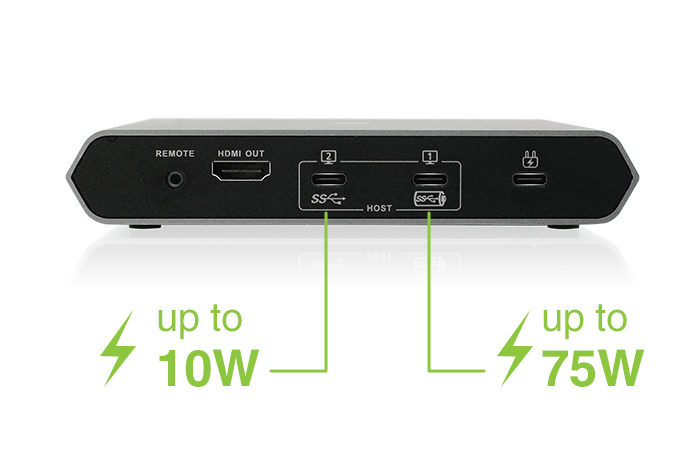

전원 공급 장치1 ( 랩탑 충전시 최대 75W, 스마트 폰 충전시 최대 10W)2 (USB-C 외부 전원 필요)
30Hz에서 최대 4K UHD 3840 x 2160의 외부 디스플레이 해상도 지원
ThunderboltTM 3 랩탑과 호환
최대 5Gbps의 데이터 전송 속도를 제공하는 USB 3.1 포트
HDCP 1.4 준수
Samsung DeX® Mode3지원
소프트웨어가 필요하지 않습니다
하드웨어 사양 및 호환성
업스트림 포트
USB-C
랩탑 용 1x USB-C, 스마트 폰용 1x USB-C;최대 5Gbps의데이터 속도
다운 스트림 포트
HDMI
1x HDMI 1.4b 호환, 최대 4K UHD 3840 x 2160 @ 30Hz 해상도
USB-A
2x USB-A 3.1 Gen 1, 최대 5Gbps의 데이터 속도
USB-C
전력 공급 패스 스루를위한 1x USB-C
힘
전력 공급 패스 스루
랩탑 충전을위해 최대 85W의 5V / 9V / 15V / 20V에서 USB PD 2.0을 지원 합니다.스마트 폰 충전을위한 5V / 2A를 제공합니다.4
전력 소비
5V / 3A (15W)
운영 체제 요구 사항
맥
macOS X 10.12 이상
iPad®
iPadOS® 12.1, iPadOS 13 (사용 가능한 경우 더 나은 경험을위해 권장되는 경우 )
Windows®
Windows 10 (32/64 비트) 이상
안드로이드
안드로이드 8 이상
가격 및 공급 전력 공급 기능이있는 Access Pro ™ 2 포트 USB-C KVM 스위치는 2019 년 8 월 말에 MSRP $ 199.95의 온라인 및 주요 소매점에서 구입할 수 있습니다.
캘리포니아 어바인에 본사를 둔IOGEAR는 일상 생활에서 기술을 통합하고, 자원을 공유하고, 집, 사업 및 이동 중에 혼란을 줄 이도록 설계된 다양한 규모의 소비자 및 조직을 위해 혁신적인 정보 기술 제품을 제조합니다.IOGEAR는 KVM, AV 및 디지털 홈, 컴퓨터 액세서리, 네트워킹, 이동성 및 게임을 포함한 광범위한 솔루션을 제공하여 다양한 사용자 요구를 충족시킵니다.IOGEAR는 북미 및 남미, 유럽 및 아시아에 분포합니다.

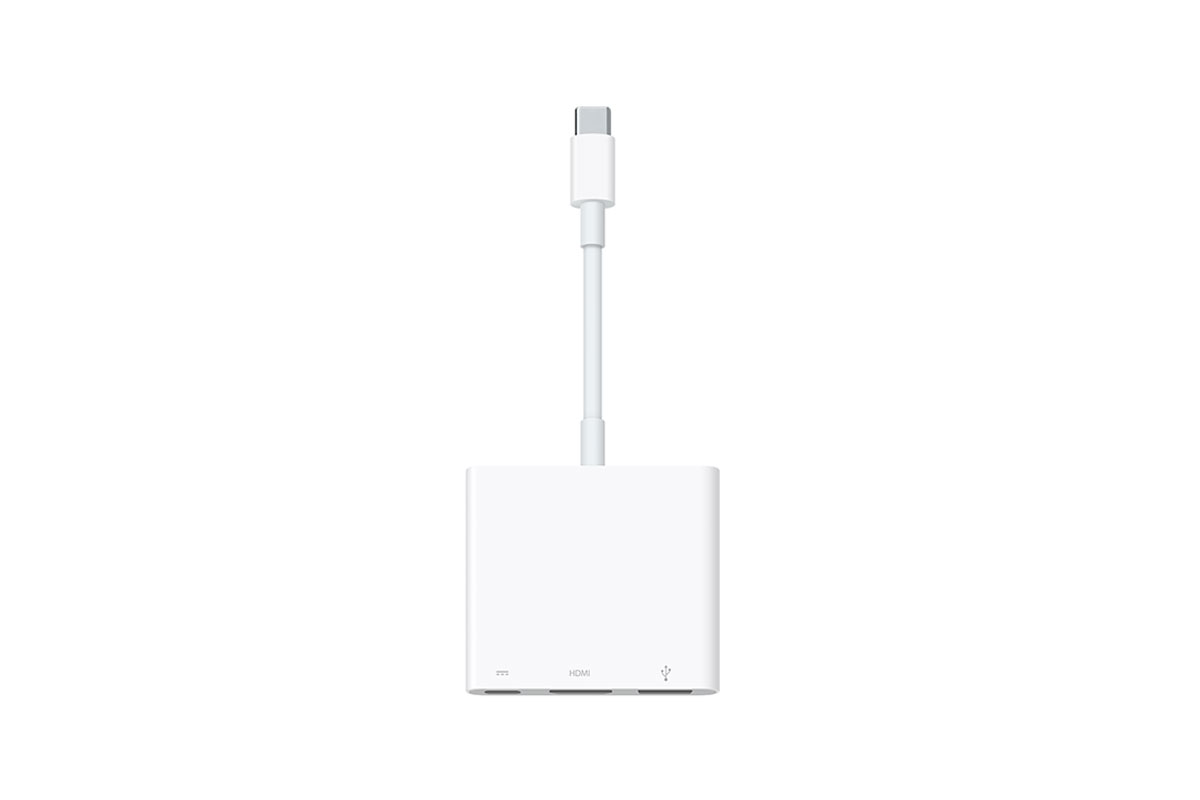

Apple은 새로운 버전의 USB-C 디지털 AV 멀티 포트 어댑터를 출시하여 HDMI 2.0을 지원할 수있게되었습니다. Apple의 액세서리 중 하나에 대한 업데이트 일뿐이지만 이와 같은 어댑터는 소수의 USB-C 포트 만있는 장치와 함께 사용해야 할 때 매우 중요합니다.예를 들어, Mac 또는 iPad를 HDMI를 통해 TV 또는 디스플레이에 연결할 수 있습니다.Apple이 새로운 지원 페이지에서 설명했듯이 업데이트는 필요한 하드웨어가있는 한 동글을 사용하여 60Hz에서 4K 비디오를 재생할 수 있음을 의미합니다.
해당 사양을 지원할 수있는 디스플레이, TV 또는 프로젝터를 사용하는 것 외에도 2017 년에 도입 된 15 인치 MacBook Pro, 2017 년에 도입 된 Retina iMac, iMac Pro의 비디오를 재생해야합니다 또는 iPad Pro.또한 장비는 macOS Mojave 10.14.6 이상 또는 iOS 12.4 이상을 실행해야합니다.업그레이드 된 액세서리는 HDR10 및 Dolby Vision에 대한 지원을 추가하여 오늘날 경쟁이 치열 해지는 두 가지 HDR 형식을 지원합니다.
Apple은 이미 HDMI 1.4b 만 지원하는 어댑터의 이전 버전을 중단 했으므로 온라인 상점에서 구입할 때 업데이트 된 모델을 얻을 수 있습니다.다른 곳에서 구매하거나 확인하려면 새 버전은 모델 A2119이고,이전 버전은 모델 A1621입니다.
USB-C는 훌륭합니다.동일한 USB-C 대 USB-C 케이블을 사용하여 스마트 폰, 태블릿 및 랩톱을 고속 충전하거나 고속으로 데이터를 전송할 수 있습니다.오직 당신은 옳은 것을 가지고 있습니다.통일 된 USB-C 표준과는 달리 케이블의 상황은 일반 소비자, 프로슈머에게 극도로 혼란 스럽습니다.
이 컴플렉스의 주된 이유는 USB-C가 엄청난 가능성을 열어도 제조사가 모든 사양과 기능을 케이블에 포장하기로 결정하면 평균적인 소비자에게 비용이 너무 많이들 것이라는 것입니다.그래서 우리는 USB-C와 USB-C 케이블이 너무나 많아 모든 가격대를 다룰 수 있습니다.
따라서 우리는 충전과 데이터 전송의 두 가지 측면에서 우리가 원하는 것을 알아야합니다.
나는 충전 중이다.
충전기는 케이블이 허용하는 한 빨리 장치에 전원을 공급합니다.모든 USB-C 케이블은 최소 3A 전류 (20V, 60W)를 전송할 수 있어야합니다.그러나 고전력 20V / 5A (100W) 충전의 경우 케이블과 전류 성능을 식별하기 위해 E-Marker 칩이 포함 된 5A 등급의 USB-C 대 USB-C 케이블이 필요합니다.또는 5A / 20V (100W) 충전을 지원하는 Thunderbolt 3 케이블.따라서 MacBook Pro와 같은 고출력 기기를 빠르게 충전하려면 케이블의 현재 정격 (3A 또는 5A)을 꼭 확인하십시오.
II 데이터 전송
1) 속도
데이터 전송은 일이 더러워지면 발생합니다.USB-C에서 USB-C로6종류의 케이블이 있으며, 속도는 다음과 같이 다양합니다.
USB 2.0 (480Mbps)USB-C에서 USB-C 케이블 (가장 일반적인 것)
USB 3.2 Gen 1 (5Gbps)USB-C에서 USB-C 케이블 (이전의 USB 3.1 Gen 1)
USB 3.2 Gen 2 (10Gbps)USB-C에서 USB-C 케이블 (이전의 USB 3.1 Gen 2)
USB 3.2 Gen 2 × 2 (20Gbps)USB-C 대 USB-C 케이블
Thunderbolt 3 (20Gbps)USB-C와 USB-C 케이블(0.5m / 1.6ft보다 긴 수동 케이블)
Thunderbolt 3 (40Gbps)USB-C와 USB-C 케이블(0.5m / 1.6ft보다 짧은 수동 케이블 또는 0.5m / 1.6ft보다 긴 활성 케이블, 활성 케이블은 USB 3.x와의 역 호환성이 없음)
대부분의 경우, USB 3.2 Gen 2 (10Gbps) USB-C와 USB-C (이전의 USB 3.1 Gen 2) 케이블은 은행을 손상시키지 않고 적절한 데이터 전송 속도를 제공합니다.그러나 노트북을 외부 GPU에 연결하려면 Thunderbolt 3 (40Gbps) 케이블을 사용해야합니다.
2) 속도 테스트 방법

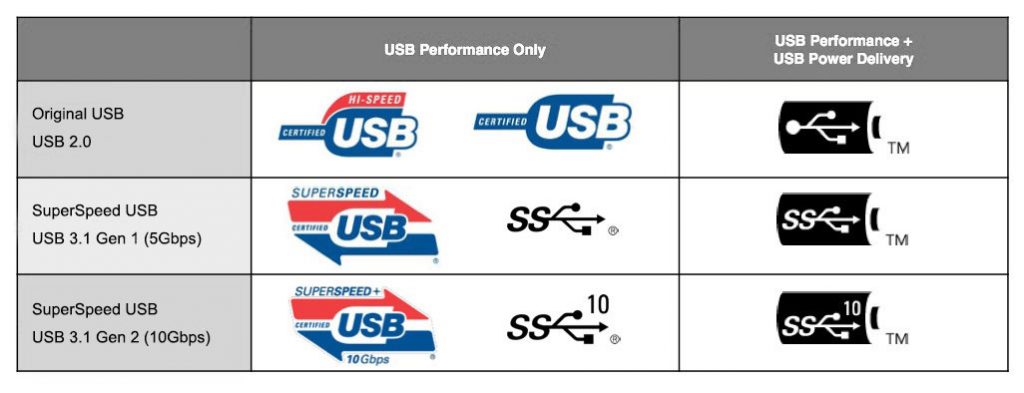

USB-C 대 USB-C 케이블이 USB-IF 인증을받은 경우 커넥터의 로고를 확인하여 데이터 전송 속도를 빠르게 이해할 수 있습니다.

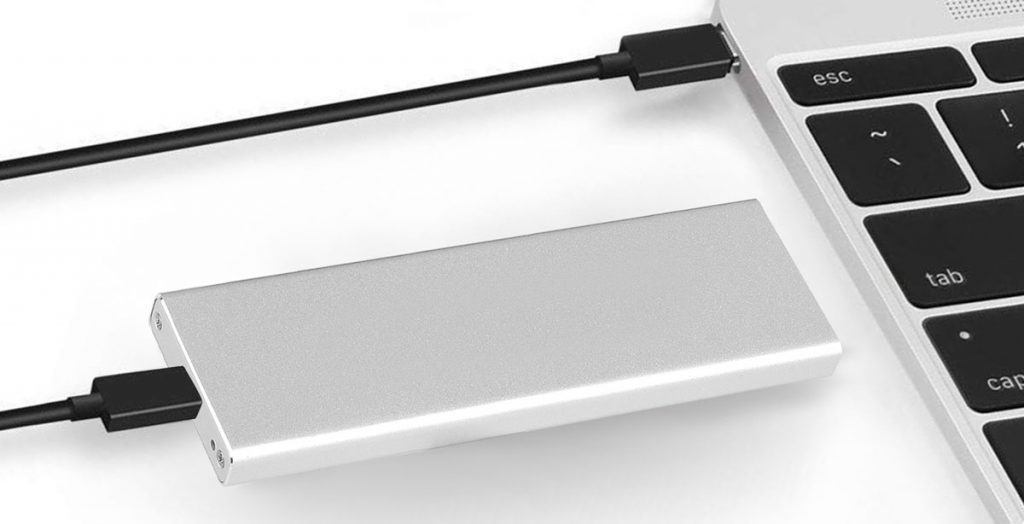

실제 테스트를 위해서는 PC 또는 Mac과 USB-C USB 3.2 Gen 2 (이전의 USB 3.1 Gen 2) 포트 (Thunderbolt 3가 훨씬 좋음)를 모두 갖춘 빠른 외부 NVME SSD 드라이브가 필요합니다.그 이유는 포트의 속도 등급이 병목 현상을피하기 위해테스트중인 케이블과 동등해야한다는 것입니다.그런 다음 PC에서 외부 NVME SSD 드라이브로 큰 파일 (예 : 2GB 비디오)을 복사 할 수 있으며 케이블의 최대 데이터 전송 속도를 가질 수 있습니다.1,000MB 순차 테스트를 통해 CrystalDiskMark와 같은 소프트웨어를 사용하여 종합 테스트를 수행 할 수도 있습니다.케이블을 벤치 마크하기위해 무료로다운로드 할수 있습니다.
결과적으로 USB 3.2 Gen 2 (10Gbps) 케이블 (이전의 USB 3.1 Gen 2)은 이론적 인 대역폭이 10Gbps로 1250MB / 초에 해당합니다.그러나 실생활의 속도는 항상 이론적 인 속도보다 느립니다.실제 결과 중 일부를여기서확인할 수 있습니다.
3) USB-C 대체 모드
데이터 전송 속도가 증가하면 동일한 연결을 통해 비디오를 전송할 수 있습니다.비디오를위한 USB-C 대체 모드는 어댑터를 사용하여 USB-C에서 USB-C로 또는 USB-C에서 HDMI, DisplayPort, VGA 및 기타 유형의 비디오 커넥터로 직접 비디오 출력을 가능하게합니다.그러나 모든 USB-C 포트 및 케이블이 비디오 신호를 전송할 수있는 것은 아닙니다.따라서 제조사의 사양을 확실히 확인하십시오.
III 결론
바라기를 우리의 가이드로 당신의 필요에 맞는 USB-C to USB-C 케이블을 선택하는 것이 좋습니다.당신이 원하는 것을 알 때 정말 혼란스럽지 않습니다.
혼란스러운 Gen 2x2 접미사를 수신하는 USB 3.2의 발목에 USB Implementers Forum (USB Implementers Forum)은 오늘 유비쿼터스 커넥터의 차세대 버전 인 USB 4를 발표했습니다. 초안은 올해 말에 발표 될 때까지 공식화되지는 않겠지 만 현재 표준 인 USB 3.2가 제공하는 20Gbps보다 최대 속도가 40Gbps로 증가 할 것으로 예상됩니다.
그 속도가 친숙하다면 그것은 Thunderbolt 3 사양에 의해 이미 제공 되었기 때문입니다. Thunderbolt 3 사양은 2015 년에 처음으로 장치를 출하하기 시작했습니다. 그러나 2017 년 채택을 장려하기 위해 인텔 은 표준을 사용할 수있게 만들 것이라고 발표했습니다. 다른 칩 제조업체들도 누구나이 기술을 무료로 사용할 수있게 해준다. USB 4로 인텔은 마침내이 약속을 잘 지키고 있습니다.
Thunderbolt 3에 익숙하다면 USB 4의 많은 사양을 이미 알고있을 것입니다. 최대 100W의 전력을 제공 할 수 있으며 외부 그래픽 카드 사용에 충분한 데이터 처리량을 갖추고 있습니다. 두 개의 4K 디스플레이 또는 단일 5K 디스플레이에 전원을 공급합니다. 표준의 모든 이점을 누리기 위해 40Gbps의 속도를 낼 수있는 케이블을 사용해야하지만 기존의 Thunderbolt 3 케이블 (및 관련 액세서리)은 새 포트에서 사용해야합니다.
이 모든 것은 USB 4가 본질적으로 3 년 된 기술을 따라 잡고 있음을 의미하지만 공개 표준이 됨으로써 더 널리 보급되고 저렴해질 수 있습니다. 이는 컴퓨터 자체에서도 마찬가지지만 모니터, 독 및 eGPU 인클로저와 같은 외부 장치에서도 마찬가지입니다.
스펙 외에도 USB-IF는 USB 에코 시스템을 단순화하는 수단으로 USB 4 표준을 사용하기를 희망하고있다. 각 USB 장치가 지원하는 표준의 측면을 선택하고 선택하는 대신, 각 그룹의 USB 4 장치가 제공해야하는 기능 목록을 생성하여 디스플레이 아웃 및 오디오 출력과 같은 기능을 표준화 할 수 있습니다 ( 정확한 특징은 아직 결정되지 않았다).
이러한 단순화는 합리적인 접근법처럼 들리지만 문제는 USB가 개방형 표준이므로 이러한 권장 사항 중 하나를 구현하는 것이 자발적이라고 생각합니다. 회사는 USB-IF에서 인증 한 장치를 보유 할 수 있지만 이는 전적으로 선택 사항입니다. 필자는 제조 파트너 사에 의무적 요구 사항을 부과하는 것을 고려한다면 대변인에게 USB를 사용하는 회사의 양 때문에 경찰을 파견하는 것이 거의 불가능할 것이라고 제안했다.
표준의 다른 혼란스러운 면도있을 수 있습니다. 이전 버전의 USB는 서로 다른 색상 포트를 사용하여 지원하는 표준 버전을 나타 냈지만 USB 4가 독점적으로 사용하는 USB-C 포트 (미안해 USB Type-A, 일간 번호가 매겨진)는 불가능합니다. 제조업체가 포트 나 케이블에 레이블을 추가 할 필요는 없습니다.
불행히도 USB-IF는 최근에 표준의 최근에 기이 한 명명 규칙 (지난 주에 USB 3.2 Gen 2x2 스펙 의 발표와 함께 열띤 반응을 보였음 )이 USB 4로 계속 될 것인지 여부를 확인할 수 없었습니다 . 최근 혼란에 대해 질문했을 때 전체 브랜딩 지침은 최종 표준 발표 이후에 발표 될 것이라고 밝혔다.
USB 4가 썬더 볼트 3의 기능을 통합 할지라도, 인텔은 두 표준이 공존 할 것이라고 말한다. USB 4가 열려 있지만 Thunderbolt 3은 그렇지 않으며 Intel은 제조업체가이를 인증하도록 요구합니다. 또한이 제조업체는 참조 설계 및 기술 지원을 통해 더 많은 지원을 제공합니다. USB 4는 동일한 사양을 가질 수 있지만 인텔은 하드웨어 자체를 뛰어 넘는 다른 Thunderbolt 3 서비스를 제공합니다.
전체 USB 4 사양의 발표는 현재 올해 하반기에 이루어질 예정이며 USB-IF에서 제조사가 장치를 생산하기까지는 1 년 반이 걸릴 것으로 예상된다고 전했다. 세월이 흐른 후에도 USB 표준의 특별한 성가심이 밤새 사라지는 것처럼 보이지는 않지만 곧 USB가 Thunderbolt 3와 혼동되는 것에 대해 걱정할 필요가 없어 질 것입니다.
빠른USB 3.2포맷은 기술적으로 2 년 동안 준비가되어 있지만, 마침내 당신 근처에있는 PC를위한 준비가되었습니다.의 USB-IF 표준 단체가있다계시3.2 지원 컨트롤러는 (전용 컨트롤러는 가장 일반적인) 데스크톱 PC에서 그것을 볼 수 있음을 암시, 이후 2019에서 사용할 수있다.다시 말하면, 매우 일반적인 포트를 통해 20Gbps 속도를 처리하는 게임 장비 또는 워크 스테이션을 구입할 수 있습니다.
가까운 장래에 너무 흥분하고 싶지 않을 수도 있습니다.올해 중반 (PC 부품 제조사가 제품을 업데이트하는 경향이 있음)까지 호환되는 마더 보드와 PC는 보지 못할 것입니다.또한 USB 3.2를 활용해야하는 주변 장치는 언젠가는 나중에 나타나기 쉽지 않습니다.모든 조각이 제자리에 들어가기까지 2020 년이 될 수도 있습니다. 이는 노트북이나 모바일 장치를 고려하지 않습니다.
그럼에도 불구하고, 그것은 큰 발전을 가져 왔습니다.Thunderbolt 3 (USB-C와 동일한 커넥터를 공유 함)로 이미 40Gbps를 얻을 수 있지만, 여전히 이국적이고 상대적으로 비싼 기술입니다.당신은 거의 애플의 라인업 밖의 컴퓨터에 하나 이상의 Thunderbolt 포트를 볼 수 없습니다.USB 3.2는 초고속 인터넷을 비교적 평범하게 만들 수 있으며 랩톱 도킹, 초고속 외부 SSD 및 가능한 많은 대역폭을 원하는 기타 장치의 개발을 촉진합니다. https://www.engadget.com/2019/02/26/usb-3-2-coming-to-desktop-pcs/
20Gbps USB 3.2 출시되며 기존 USB 3.x 규격 명칭 변경
2008년 11월 규격이 발표된 USB 3.0은 480Mbps 대역폭의 USB 2.0 대비 열 배 이상인 5Gbps 대역폭과 두 배 가까운 전력 공급 능력을 갖춘 것으로 인기를 끌었으며, 이후 2013년 1월 그 두 배인 10Gbps의 대역폭을 구현한 USB 3.1이 등장하며 명칭을 USB 3.1 Gen1으로 바꾸었고, 10Gbps 대역폭의 USB 3.1은 USB 3.1 Gen2로 불리게 되었다.
이제, USB-IF가 10Gbps 대역폭의 USB 3.1 Gen2보다 두 배에 달하는 20Gbps 대역폭의 USB 3.2의 등장을 앞두고 USB 3.0은 USB 3.1과 함께 다시 한 번 명칭을 바꾸게 된다.
computerbase에 따르면 USB-IF는 MWC에서 USB 3.x 시리즈는 앞으로 USB 3.2 규격을 이용해 정리되며, 20Gbps 대역폭의 USB 3.2는 USB 3.2 Gen2x2, 10Gbps 대역폭의 USB 3.1은 USB 3.1 Gen2를 거쳐 USB 3.2 Gen2로, 5Gbps 대역폭의 USB 3.0은 USB 3.1 Gen1에 이어 USB 3.2 Gen1로 명칭을 바꾼다는 내용을 발표했다.
또한, 마케팅 명칭에도 약간의 변경이 이뤄졌는데, USB 3.0은 여전히 슈퍼스피드 USB(SuperSpeed USB)가 사용되지만 USB 3.1은 슈퍼스피드 플러스 USB에서 속도를 의미하는 숫자를 이용해 슈퍼스피드 USB 10Gbps로 바뀌며, USB 3.2는 슈퍼스피드 USB 20Gbps가 사용된다.
한편 USB 3.1은 한 쌍의 와이어가 사용되는 것과 달리 USB 3.2는 두 쌍의 USB 3.2의 기술 명칭이 USB3.2 Gen2x2가 쓰인 것은 두 쌍의 와이어를 사용하는 것과 관련된 것으로 추정된다.
보드나라 : www.bodnara.co.kr
USB 3.1 Gen1 (5G) ==> USB 3.2 Gen1x1 (5G) = USB 5Gbps USB 3.1 Gen2(10G) ==> USB 3.2 Gen2x1 (10G) = USB 10Gbps New USB 3.2 Gen1x2 (10G) = USB 10Gbps New USB 3.2 Gen2x2 (20G) = USB 20Gbps
Q) USB 3.2 Gen2x1 (10G) Vs New USB 3.2 Gen1x2 (10G) ??? USB 3.2 Gen2x1 (10G) : 최대 1M 까지 통신가능 New USB 3.2 Gen1x2 (10G) : 최대 5M 까지 통신가능
빠른USB 3.2포맷은 기술적으로 2 년 동안 준비가되어 있지만, 마침내 당신 근처에있는 PC를위한 준비가되었습니다.의 USB-IF 표준 단체가있다계시3.2 지원 컨트롤러는 (전용 컨트롤러는 가장 일반적인) 데스크톱 PC에서 그것을 볼 수 있음을 암시, 이후 2019에서 사용할 수있다.다시 말하면, 매우 일반적인 포트를 통해 20Gbps 속도를 처리하는 게임 장비 또는 워크 스테이션을 구입할 수 있습니다.
가까운 장래에 너무 흥분하고 싶지 않을 수도 있습니다.올해 중반 (PC 부품 제조사가 제품을 업데이트하는 경향이 있음)까지 호환되는 마더 보드와 PC는 보지 못할 것입니다.또한 USB 3.2를 활용해야하는 주변 장치는 언젠가는 나중에 나타나기 쉽지 않습니다.모든 조각이 제자리에 들어가기까지 2020 년이 될 수도 있습니다. 이는 노트북이나 모바일 장치를 고려하지 않습니다.
그럼에도 불구하고, 그것은 큰 발전을 가져 왔습니다.Thunderbolt 3 (USB-C와 동일한 커넥터를 공유 함)로 이미 40Gbps를 얻을 수 있지만, 여전히 이국적이고 상대적으로 비싼 기술입니다.당신은 거의 애플의 라인업 밖의 컴퓨터에 하나 이상의 Thunderbolt 포트를 볼 수 없습니다.USB 3.2는 초고속 인터넷을 비교적 평범하게 만들 수 있으며 랩톱 도킹, 초고속 외부 SSD 및 가능한 많은 대역폭을 원하는 기타 장치의 개발을 촉진합니다. https://www.engadget.com/2019/02/26/usb-3-2-coming-to-desktop-pcs/
20Gbps USB 3.2 출시되며 기존 USB 3.x 규격 명칭 변경
2008년 11월 규격이 발표된 USB 3.0은 480Mbps 대역폭의 USB 2.0 대비 열 배 이상인 5Gbps 대역폭과 두 배 가까운 전력 공급 능력을 갖춘 것으로 인기를 끌었으며, 이후 2013년 1월 그 두 배인 10Gbps의 대역폭을 구현한 USB 3.1이 등장하며 명칭을 USB 3.1 Gen1으로 바꾸었고, 10Gbps 대역폭의 USB 3.1은 USB 3.1 Gen2로 불리게 되었다.
이제, USB-IF가 10Gbps 대역폭의 USB 3.1 Gen2보다 두 배에 달하는 20Gbps 대역폭의 USB 3.2의 등장을 앞두고 USB 3.0은 USB 3.1과 함께 다시 한 번 명칭을 바꾸게 된다.
computerbase에 따르면 USB-IF는 MWC에서 USB 3.x 시리즈는 앞으로 USB 3.2 규격을 이용해 정리되며, 20Gbps 대역폭의 USB 3.2는 USB 3.2 Gen2x2, 10Gbps 대역폭의 USB 3.1은 USB 3.1 Gen2를 거쳐 USB 3.2 Gen2로, 5Gbps 대역폭의 USB 3.0은 USB 3.1 Gen1에 이어 USB 3.2 Gen1로 명칭을 바꾼다는 내용을 발표했다.
또한, 마케팅 명칭에도 약간의 변경이 이뤄졌는데, USB 3.0은 여전히 슈퍼스피드 USB(SuperSpeed USB)가 사용되지만 USB 3.1은 슈퍼스피드 플러스 USB에서 속도를 의미하는 숫자를 이용해 슈퍼스피드 USB 10Gbps로 바뀌며, USB 3.2는 슈퍼스피드 USB 20Gbps가 사용된다.
한편 USB 3.1은 한 쌍의 와이어가 사용되는 것과 달리 USB 3.2는 두 쌍의 USB 3.2의 기술 명칭이 USB3.2 Gen2x2가 쓰인 것은 두 쌍의 와이어를 사용하는 것과 관련된 것으로 추정된다.
보드나라 : www.bodnara.co.kr
USB 3.1 Gen1 (5G) ==> USB 3.2 Gen1x1 (5G) = USB 5Gbps USB 3.1 Gen2(10G) ==> USB 3.2 Gen2x1 (10G) = USB 10Gbps New USB 3.2 Gen1x2 (10G) = USB 10Gbps New USB 3.2 Gen2x2 (20G) = USB 20Gbps
Q) USB 3.2 Gen2x1 (10G) Vs New USB 3.2 Gen1x2 (10G) ??? USB 3.2 Gen2x1 (10G) : 최대 1M 까지 통신가능 New USB 3.2 Gen1x2 (10G) : 최대 5M 까지 통신가능
