GaN (Gallium Nitride)은 반도체 제조에 사용될 수있는 비교적 새로운 유형의 재료입니다.기존 실리콘 기반 구성 요소에 비해 GaN 구성 요소의 주요 장점은 효율성입니다.전력 장치의 적용에서 GaN FET는 전력 손실을 최대 40 % 줄이면서 동시에 15 배 더 작은 설치 공간을 확보 할 수 있습니다.

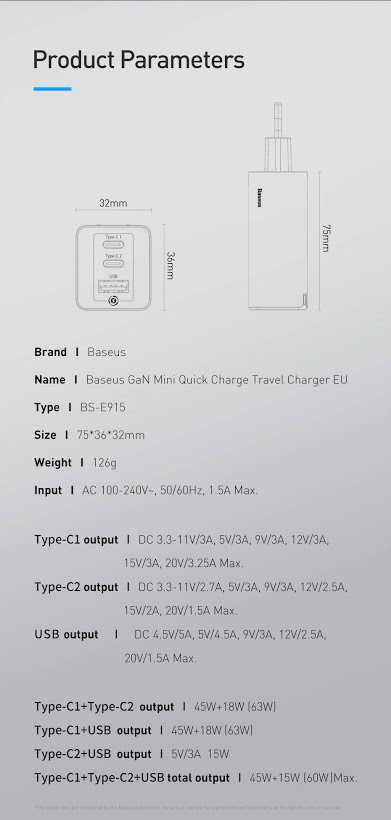

US타입은 11자 사이즈입니다. 32mm x 36mm x 75.5mmEU타입은 32mm x 36mm x 75mm (플러그 길이를 뺀 사이즈) 입니다.
EU사이즈는 32mm x 36mm x 75mm 입니다. (플러그 길이를 뺀 사이즈)

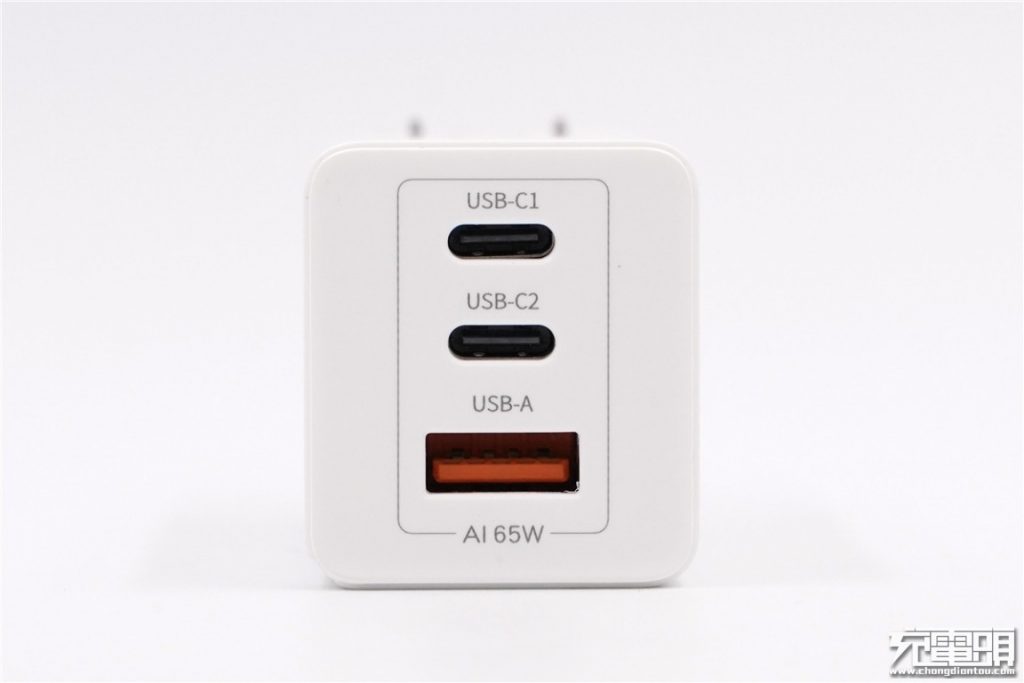

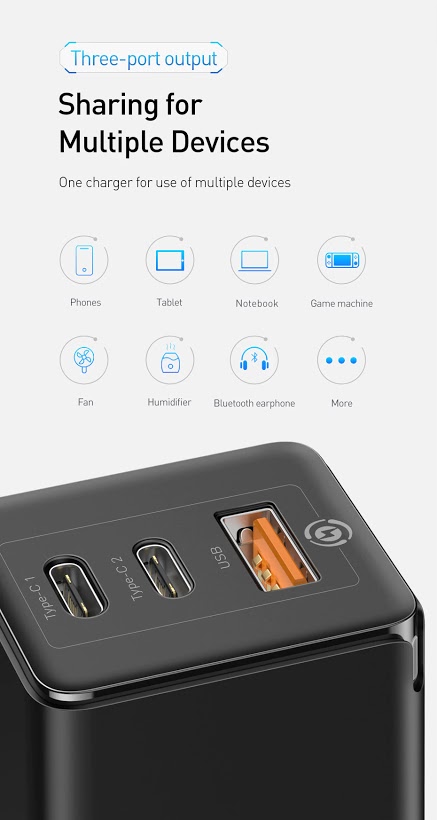

포트는 2C1A입니다.
USB-C포트에서 중요한 점은 C1포트와 C2포트의 출력차이가 있습니다.USB-A 1포트는 5V3A 지원입니다.

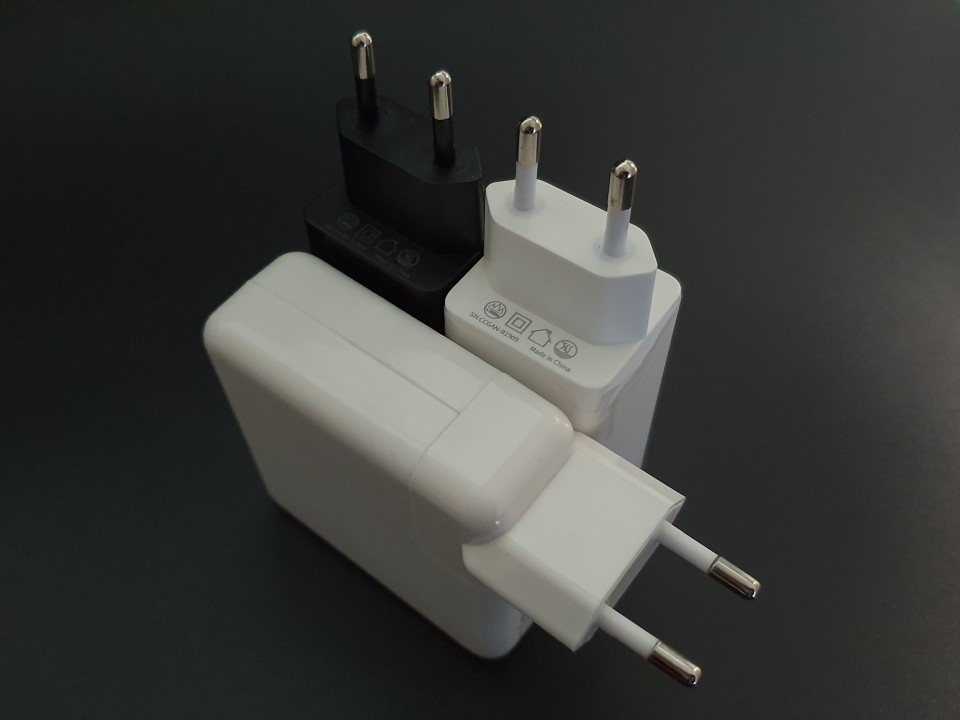

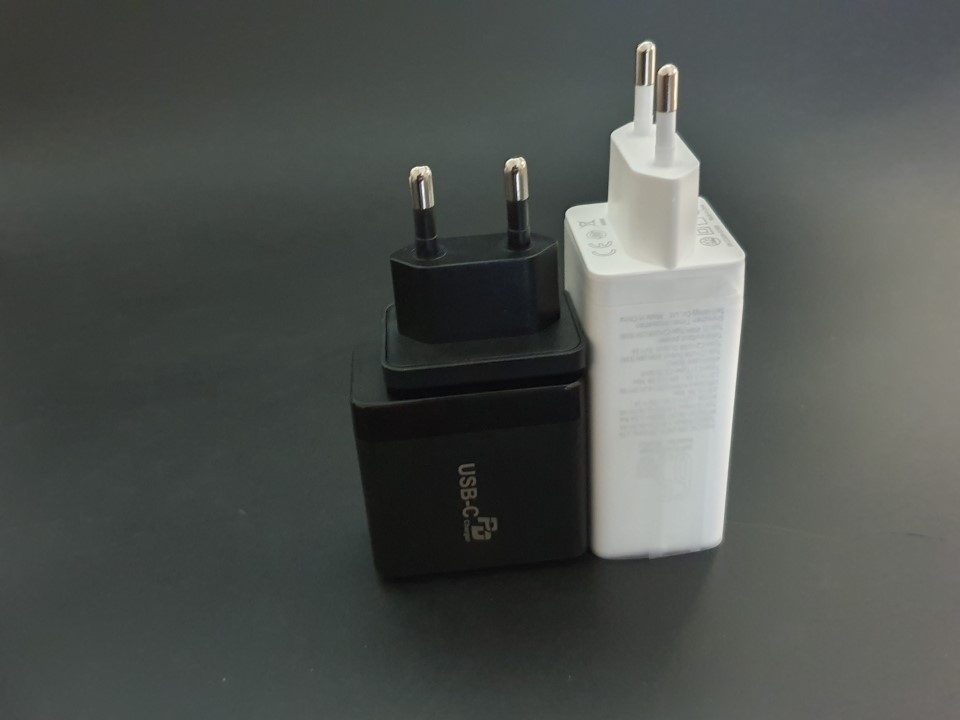

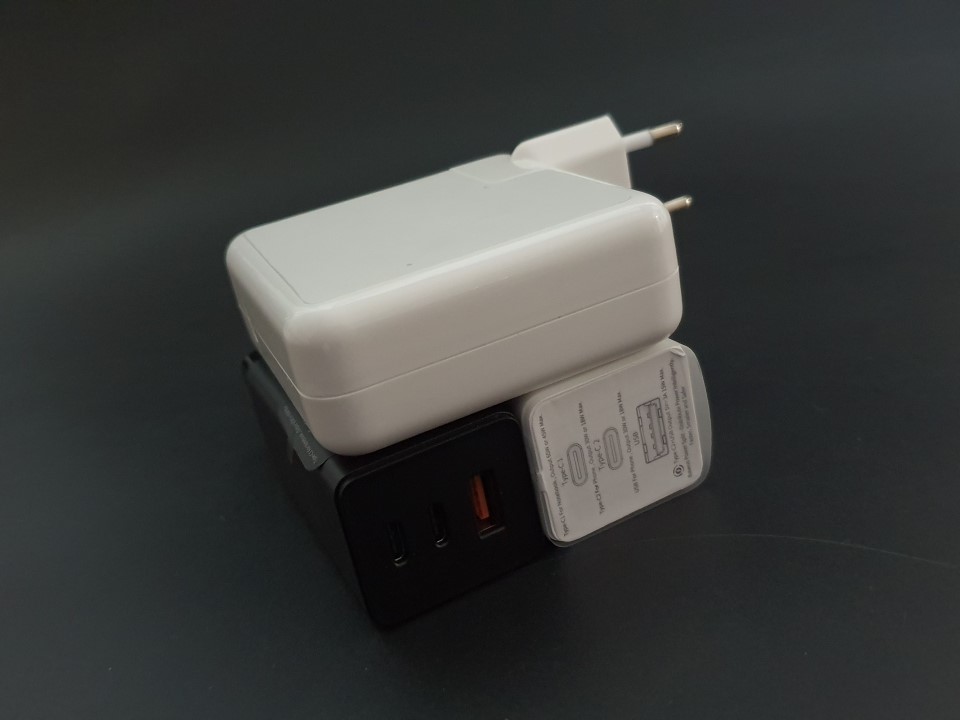

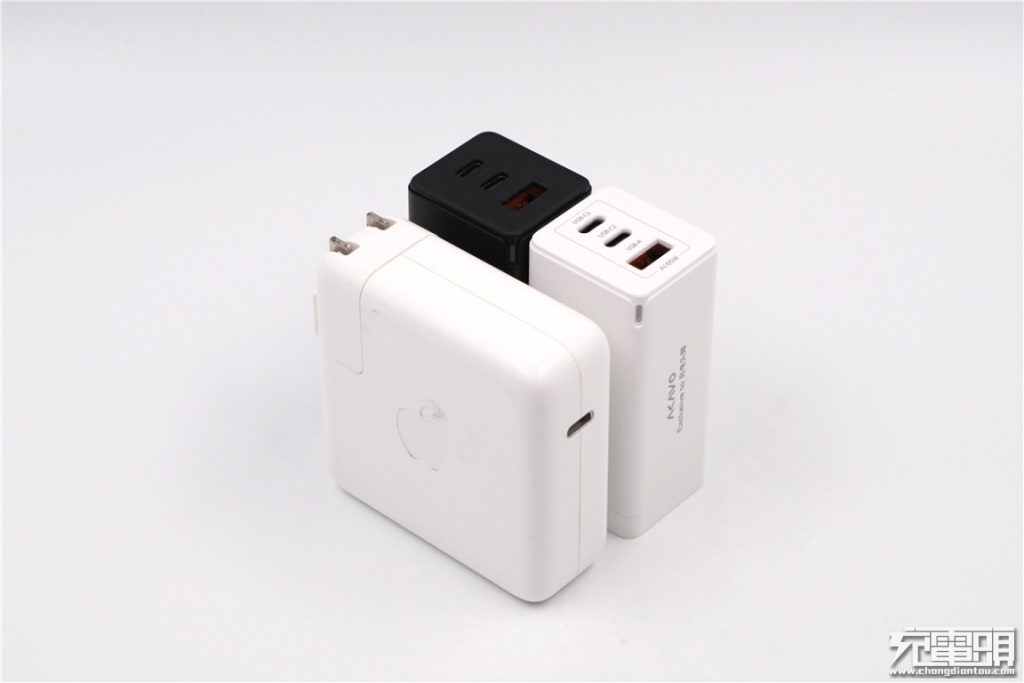

충전기 용량이 거의 비슷한 제품 3가지를 비교해 보았습니다. 오른쪽은 Apple 61W용 짭 충전기이고, 중간제품은 앞서 소개해 드린 GaN 65W 1C 제품(KC인증 중) 입니다.
Apple 61W용 짭 충전기와 Baseus 65W 2C1A 사이즈를 비교 하면,
거의 1/2 사이즈라고 보시면 될 것 같습니다 ^^

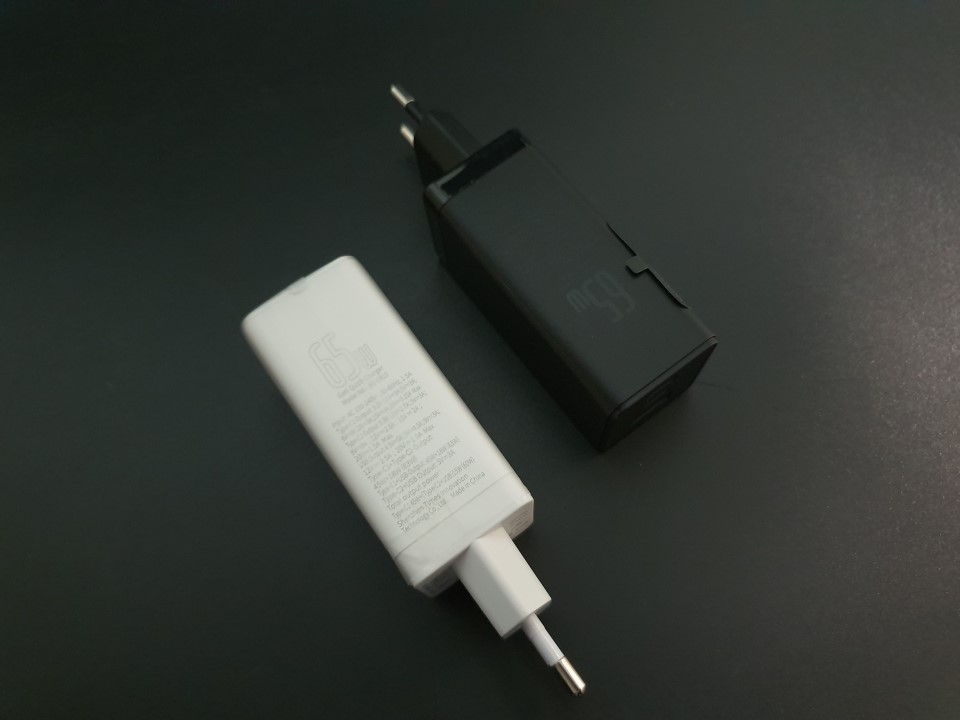

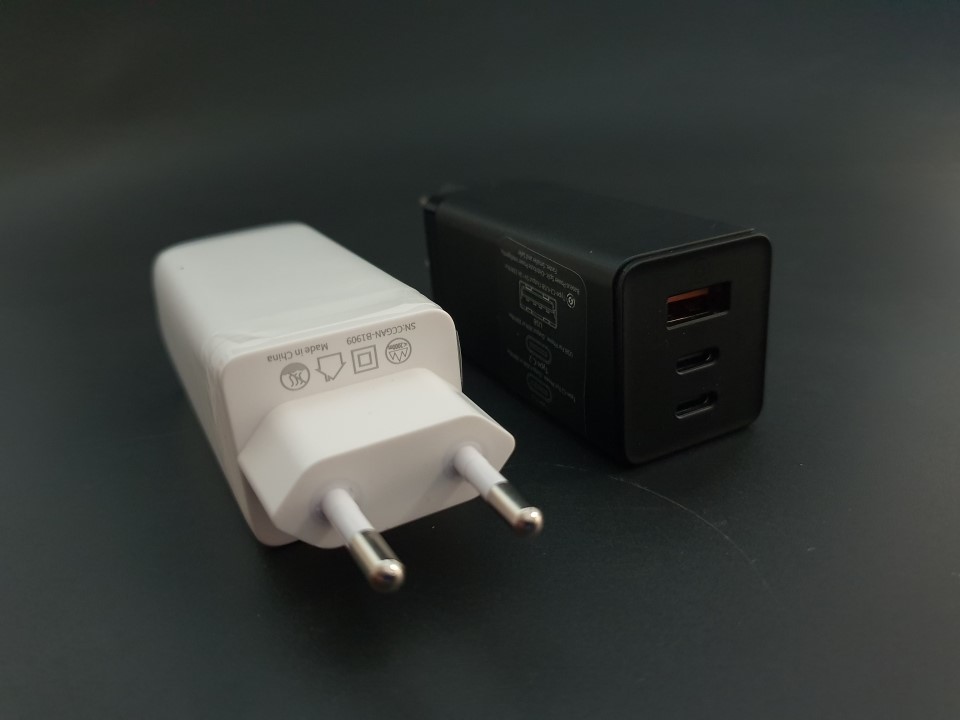

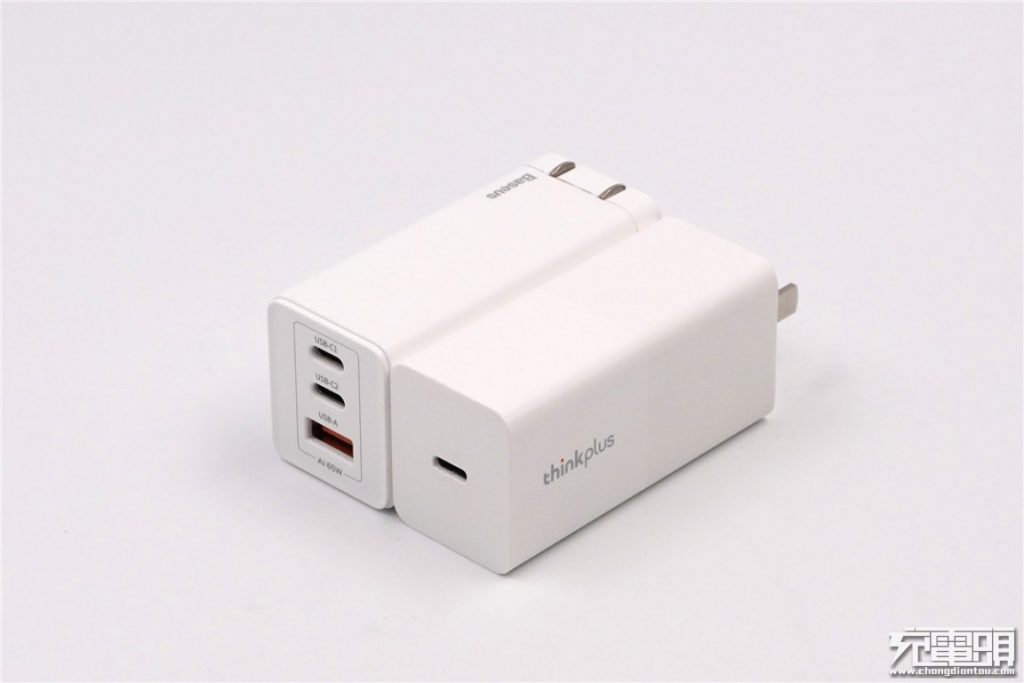

Baseus 65W 2C1A와 GaN 65W 1C 제품 비교입니다.
Baseus 65W 2C1A 제품의 장점 중에 하나는
멀티캡에 꼽았을때 옆의 전원캡에
사이즈적으로 간섭을 주지 않은 다는 점입니다. ^^
대신 GaN 65W 1C에 비해서는 제품 높이가 높습니다.
GaN 65W 1C는 KC플러그가 분리가 되도록 되어 있어서,
여러가지 플러그 타입을 교체 사용이 가능합니다.

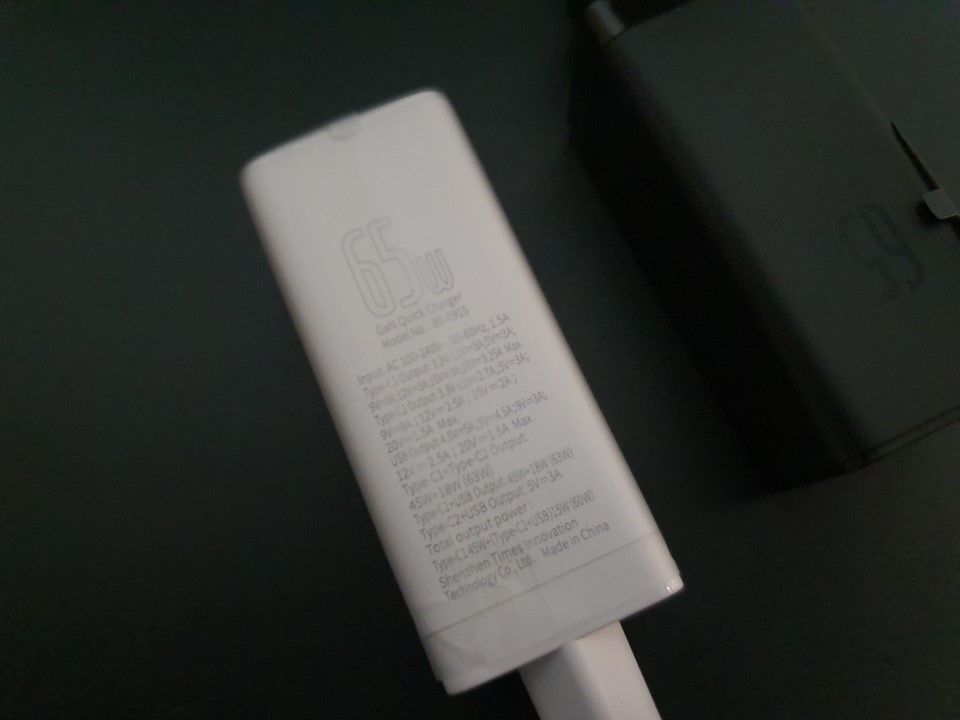

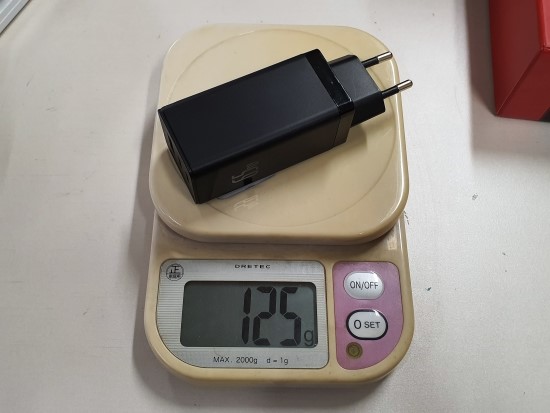

Baseus 65W 2C1A의 무게 : 125g
GaN 65W 1C의 무게 : 121g

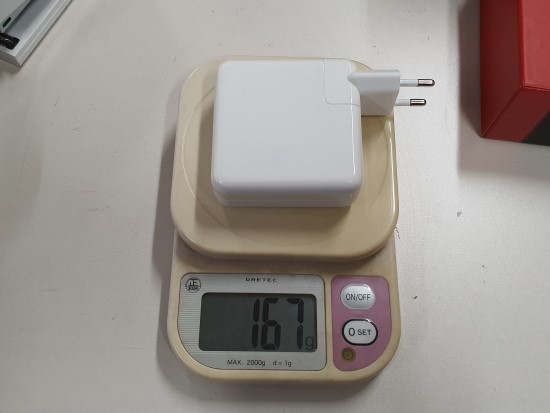

Apple 61W용 짭 충전기 무게 : 167g
하기 test내용은 Baseus 65W 2C1A 분해 레포팅에 있는
내용은 인용하여 올려 드립니다.

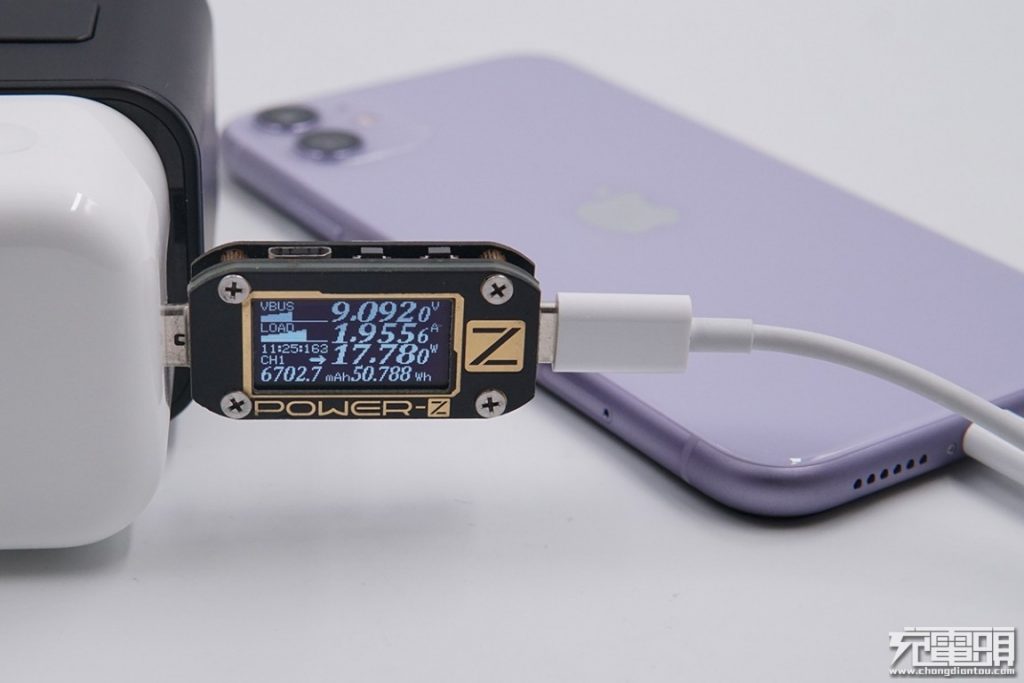

참고: iphone 시스템 업그레이드 문제 때문에 빠른 충전을 보장하기 위해 시스템의 최신 버전으로 업그레이드해야합니다. (iOS13.1.1 이상)
USB-C1 포트는 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 3A PDO 단계 및 3.3V-21V / 3A PPS 단계를 갖춘 USB PD 3.0 PPS도 지원합니다.

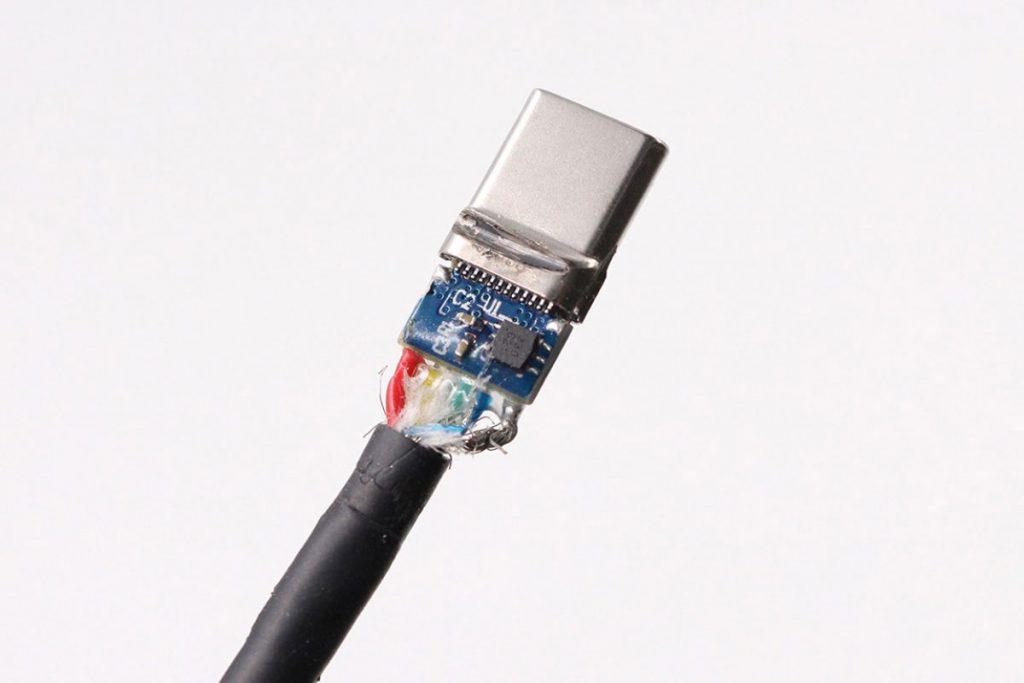

Akavo에 따르면, 일부 케이블 문제를 방지하기 위해 USB-C1 포트는 기본적으로 65W 최대 출력을 끕니다 (기본적으로 USB-C1의 경우 최대 60W). 65W 출력을 활성화하는 방법은 USB-C2를 꽂고 뽑는 것입니다. 그런 다음 5A E-Marked 케이블을 사용하여 USB-C1 포트에서 전체 65W를 가져올 수 있습니다.
USB-C2 포트는 Apple 2.4A, DCP, QC 2.0, QC 3.0, AFC, FCP 및 SCP도 지원합니다.
USB-C2 포트는 5V / 3A, 9V / 3A, 12V / 2.5A, 15V / 2A, 20V / 1.5A PDO 단계 및 3.3V-11V / 3A, 3.3V-16V / 2A PPS를 갖춘 USB PD 3.0 PPS도 지원합니다

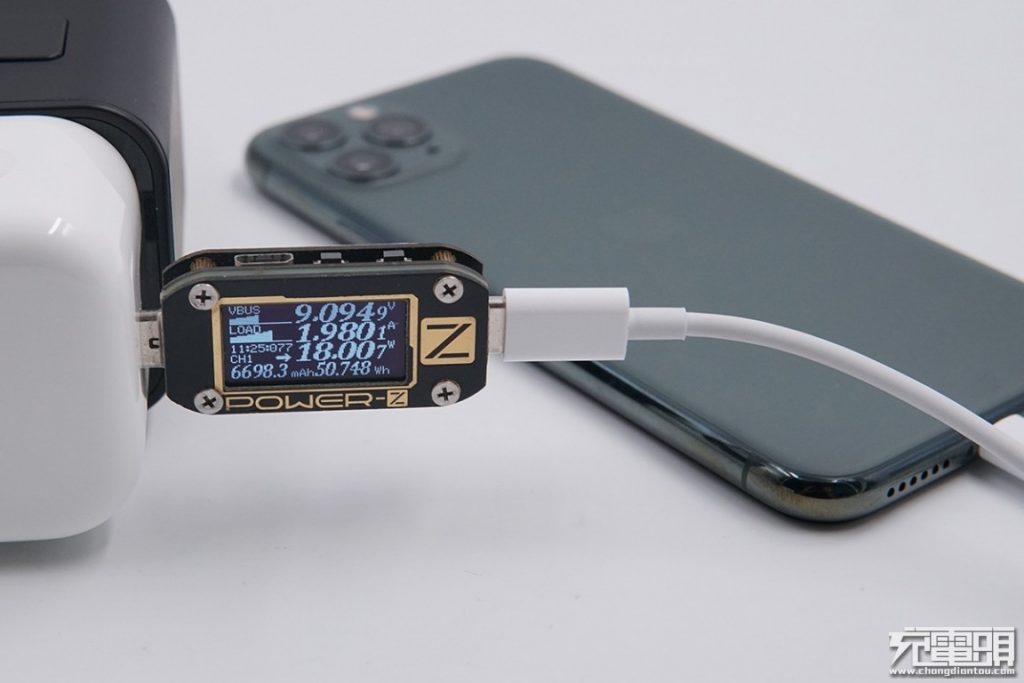

9V, 3.0A = 28.9W 상태로 확인 되었습니다. ?? 25W보다 더 높게 나타났네요 ^^;;
Baseus 65W 2C1A + 갤럭시 노트10+로 삼성 25W PPS충전 상태는
9V, 2.7A = 25.1W 상태로 확인 되었습니다.
65W 충전 test를 하기 위해서, Dell 크롬북을 가지고 test를 하도록 하겠습니다.Dell 크롬북은 65W 충전용입니다. 이 노트북이 꽤 무거워서 개인적으로 작은 GaN 충전기를 필요로 하고 있었습니다. ^^
Dell 크롬북은 현재 배터리가 거의 없는 상태에서 충전을 시작하겠습니다.
GaN 65W 1C로 크롬북 USB-PD 충전을 해 보았습니다.20V, 2.6A = 52.4W 상태로 확인 되었습니다.
Baseus 65W 2C1A의 C1포트로 크롬북 USB-PD 충전을 해 보았습니다.
20V, 2.7A = 55.6W 상태로 확인 되었습니다.
이제 Baseus 65W 2C1A의 멀티 포트 동시 충전 test입니다.
기본적으로 총 65W 지원이므로, C1포트의 충전W는 낮아지게 된다고 이해하시면 됩니다.이 제품의 판매사로 부터 하기 내용을 받았습니다만,사실 멀티포트의 경우, 여러가지 Case by Case가 있기 떄문에,
이를 제어하는 것을 미리 예측하고 SW로 만들기라는 것이 어렵습니다. ^^;;
참고: 중국판매사에서 온 메시지에는 Type-C와 USB포트를 통하여, 동시에 충전을 하지 말기를 제안하고 있습니다.
참고: iphone 시스템 업그레이드 문제 때문에 빠른 충전을 보장하기 위해 시스템의 최신 버전으로 업그레이드해야합니다. (iOS13.1.1 이상)
그래도, 저는 어떠한 test 문제점이 있는지를 알아내야 하기 떄문에,
Baseus 65W 2C1A의 총 3포트를 모두 부하를 걸어서 test하였습니다 ^^

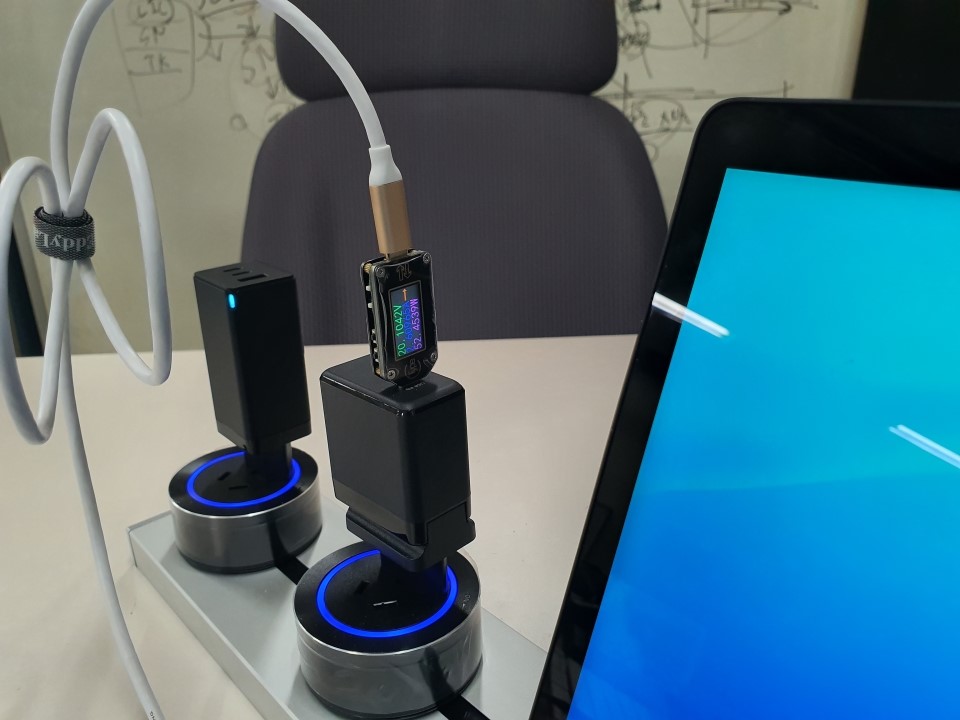

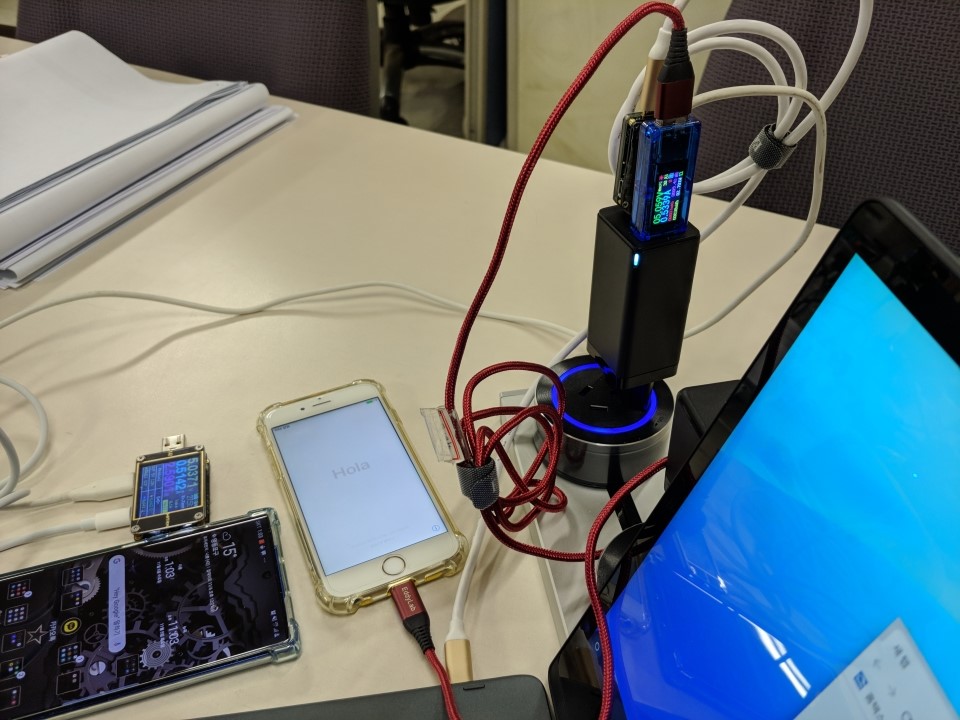

Baseus 65W 2C1A의 C2포트에 갤노트10+를 연결하였습니다.
Baseus 65W 2C1A 3포트에 USB-C 측정기기를 모두 꼽아서 test 하려니, 안습이네요 ㅠ.ㅠ 그래서 1개는 케이블로 연결했습니다.

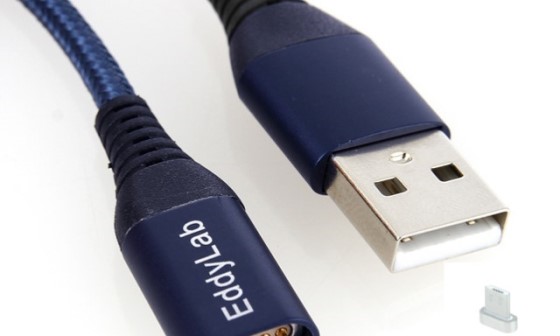

Baseus 65W 2C1A USB-A포트에는 마그네틱 케이블로 아이폰을 연결하였습니다.
Baseus 65W 2C1A C1포트에는 65W크롬북이 충전되고 있고,
멀티 포트 동시 충전시 15V, 2.5A = 38.5W로 떨어져서 충전이 되고 있습니다.

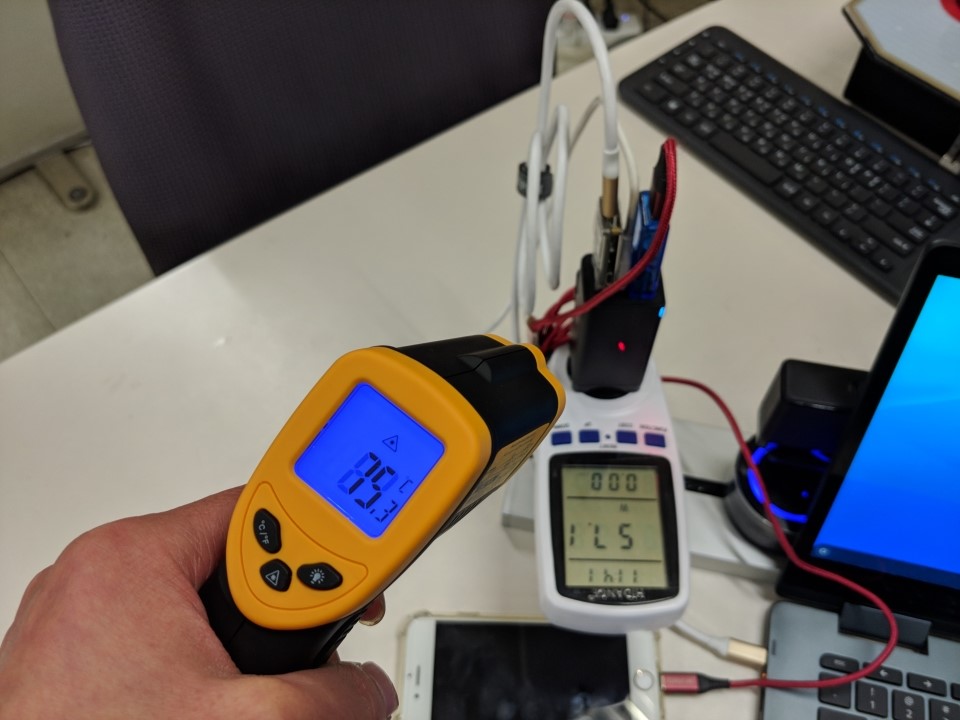

초기 충전시작 한 상태의 Baseus 65W 2C1A의
표면온도는 50도 정도입니다.
Baseus 65W 2C1A 3개 포트 W를 합쳐서 보려니, 힘들어서
전력측정기를 아래쪽에 꼽아서 확인 하였습니다. ^^
약 51W 정도 소모가 되고 있네요
충전시작 30분 후 상태의 Baseus 65W 2C1A의
표면온도는 67도 정도입니다.
충전시작 1시간 후 상태의 Baseus 65W 2C1A의
표면온도는 75도 정도입니다. ^^새제품이라서 그런지, 뭔가 약간 구어지는 냄새가 나는 듯 합니다 ^^
GaN의 장점은 부피를 줄이게 됩니다만,열역학적으로 부피가 줄면, 반대로 발열은 증가를 하게 됩니다. ^^
그래서, GaN은 메인 칩셋에 따라서 지속적인 충전효과를 가질 수 있는지가 관건입니다. ^^
GaN 칩셋 : Navitas Semiconductor의 NV6115 GaN 전원 IC 적용
내장 드라이버, 170mΩ 저항 및 650V 내전압을 갖춘 Navitas Semiconductor의 NV6115 GaN 전원 IC.2MHz 스위칭 주파수를 지원하며 5 * 6mm QFN 패키지로 제공되어 공간을 절약합니다.RAVPower 45W Ultrathin 및 AUKEY 27W PA-Y19내부에서이 칩을 사용하는 것을 보았습니다 .
큰 금속 방열판으로 PCBA 모듈을 둘러싸서 방열을 시키도록 되어 있습니다.
GaN 표면온도는 MAX 75도 정도로 올라가고,
빠른 충전으로 3~4시간동안 충전이 완료 되면, 30도까지로 떨어지게 됩니다.
그러므로, 사용에 있어서 크게 우려는 안해도 될 것 같습니다. ^^
민생용으로 75도면 높은 편이지만, 인더스터리 차량 Spec기준으로는 무난한 수준의 온도죠 ^^
겨울철이므로, 작은 난로 하나를 가지고 사용하신다고 보면
될 것 같습니다. ^^

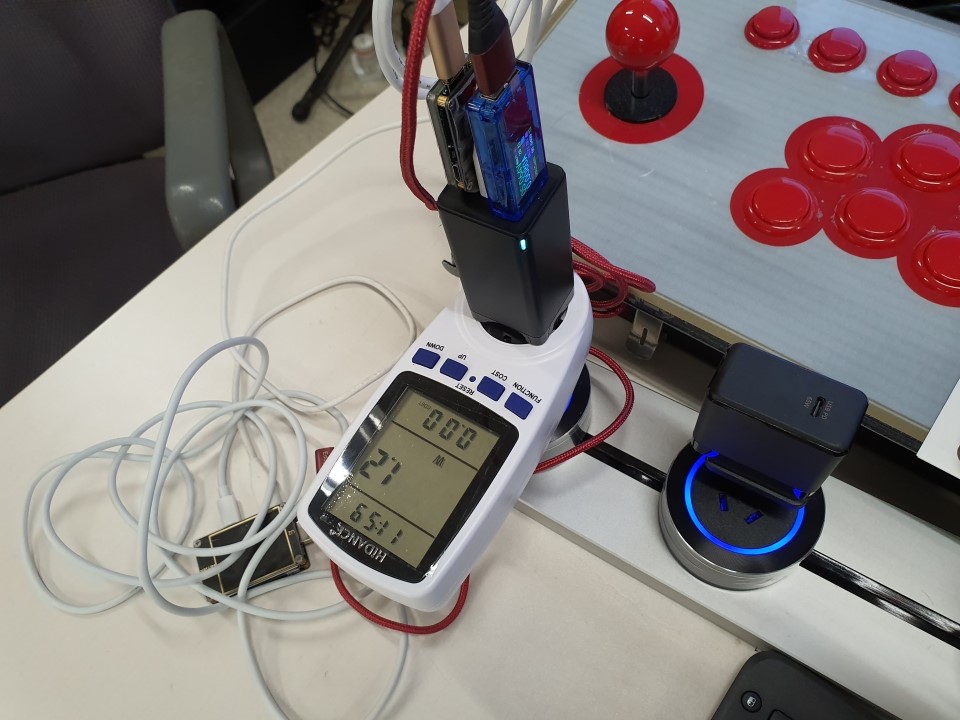

자체 소비전력은 1.2W로 확인 되었습니다.
앞으로 GaN 충전기는 많이 사용될 제품이므로,
요모조모 따져 보시고, 노트북 어댑터 대체용으로 사용하시기를 권장해 드립니다.
처음 GaN 제품 리뷰로 멀티포트를 선정해서 소개해 드렸습니다만, 아직 USB-C 멀티포트 사용에는 여러가지 기술적인 어려움이 있습니다 ^^;;
그러므로, 안정적으로 사용하시려면, KC인증용 GaN 싱글 USB-C 포트 충전기를 구입하시고,
스마트폰 충전은 노트북 USB 3.0포트로 충전하시거나, USB-C포트로 PD충전을 하시기를 권장해 드립니다 ^^
긴 글을 읽어 주셔서 감사합니다. ^^
======================================

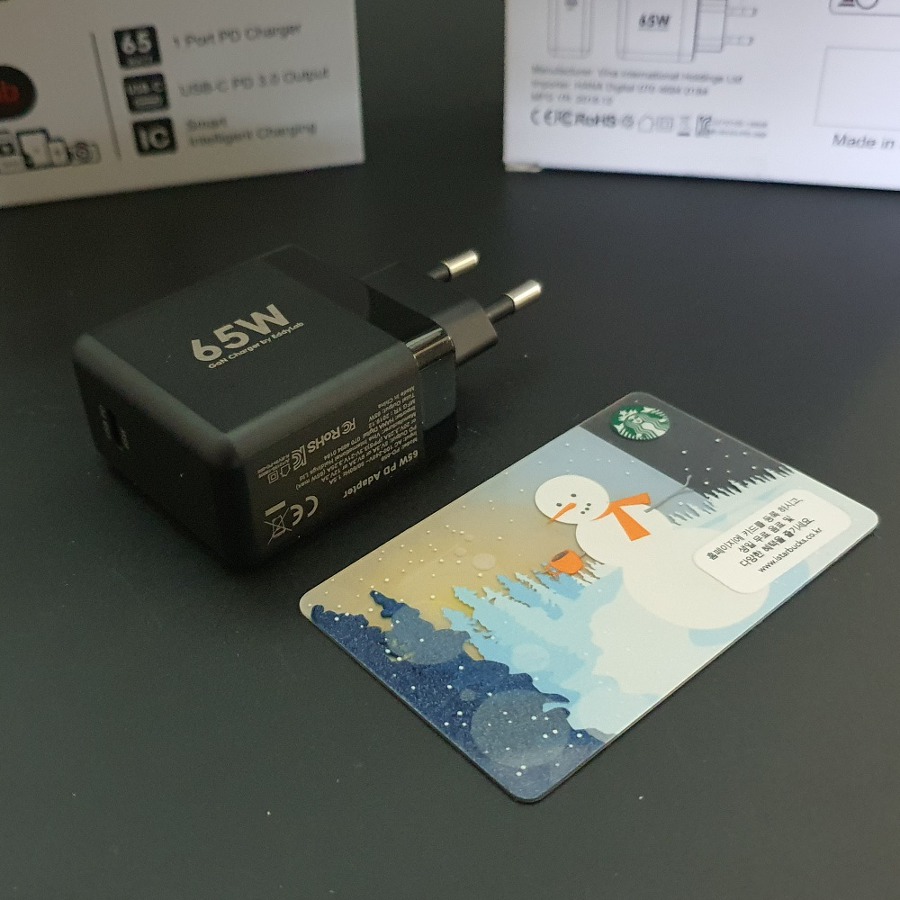

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기
기존 동급전원 충전기 대비 40% 정도로 부피를 최소화하고,
신용카드 사이즈로 만들어진
한국형플러그 초소형 고속충전기로서,
USB-C PD PPS 고속충전이 가능한 스마트폰, 노트북, Apple iPad Pro 그리고 게임기 등에
드디어.가장 예상되는 단일 포트 충전기가 분해 준비가되었습니다.45W 출력이 전부는 아닙니다. Oppo는 이미플래그십을 갖춘65W GaN 충전기를배송했습니다.우리에게 관심을 갖는 것은 업계에서 가장 진보 된 USB-PD PPS 지원입니다. 삼성 45W USB-C PD 충전기 EP-TA845 (EU 버전)의 분해에 오신 것을 환영합니다.
나는 디자인

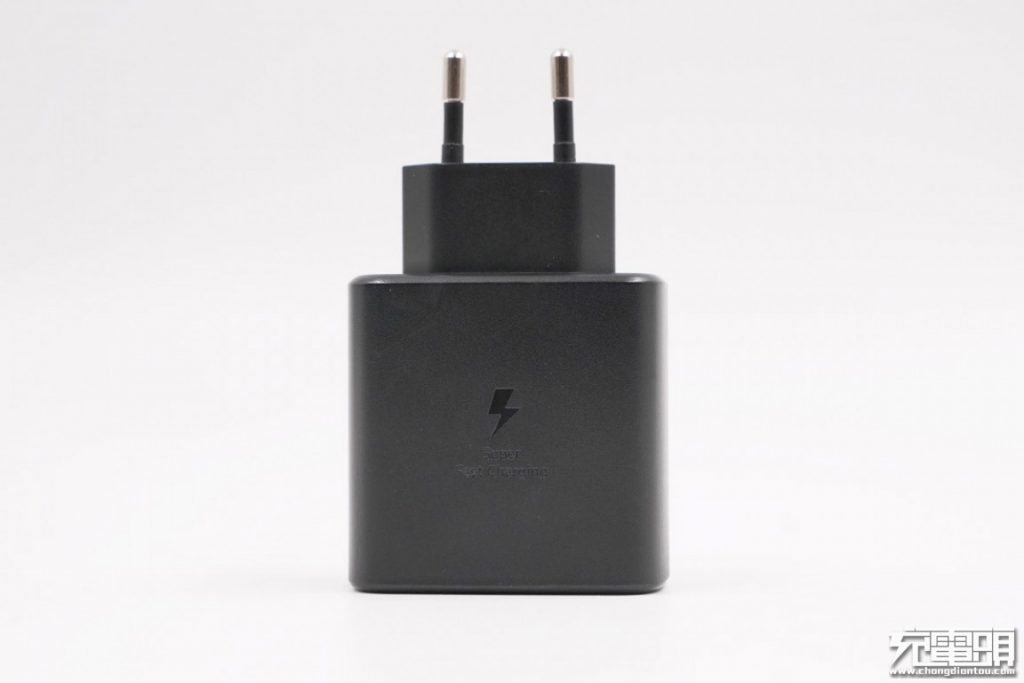

우리 단위는 유럽 버전입니다.무광택 마감 처리되어 있으며 삼성 충전기 제품군의 친숙한 모양이며, 횡적입니다.중앙에 Samsung Super Fast Charging 로고가 새겨 져 있습니다.
뒷면 사양 : 모델 : EP-TA845 입력 : 100-240V ~ 50 / 60HZ 1.2A 출력 : (PDO) 5V / 3A, 9V / 3A, 15V / 3A, 20V2.25A;(PPS) 베트남에서 3.3-11V / 4.05A 또는 3.3-16V / 2.8A 또는 3.3-21V / 2.1CE, EAC 및 모로코 CP 인증.

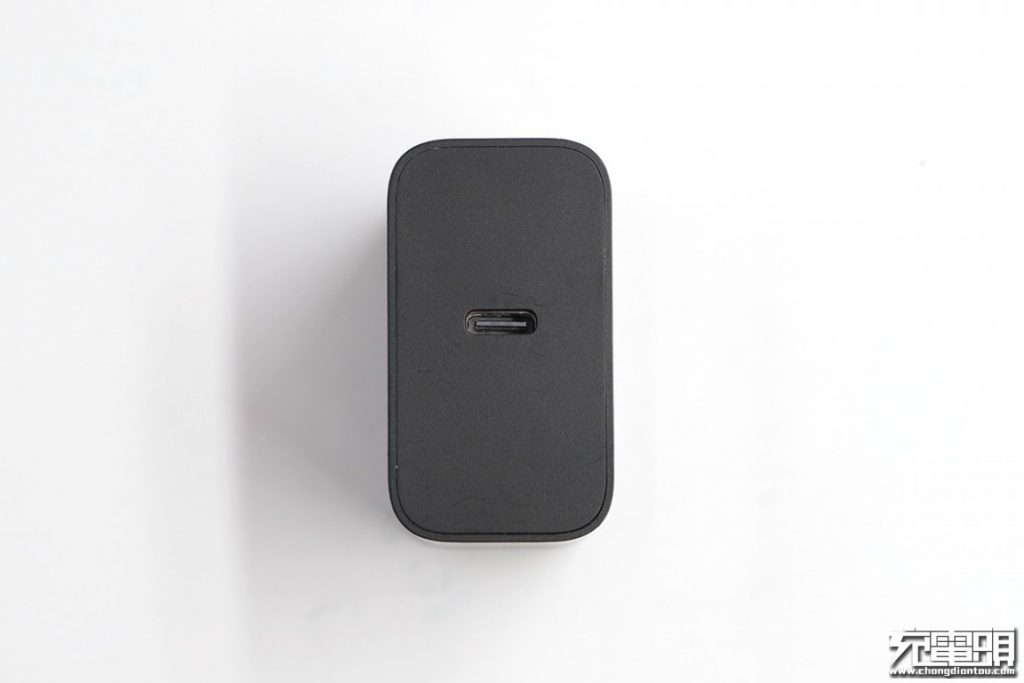

단일 USB-C 포트.출력 패널에는 무광택 마감 처리되어 있습니다.
유럽 플러그.
외부 케이싱 측면에 몰드 라인이 있습니다.50 달러면 더 세련 될 수 있습니다.

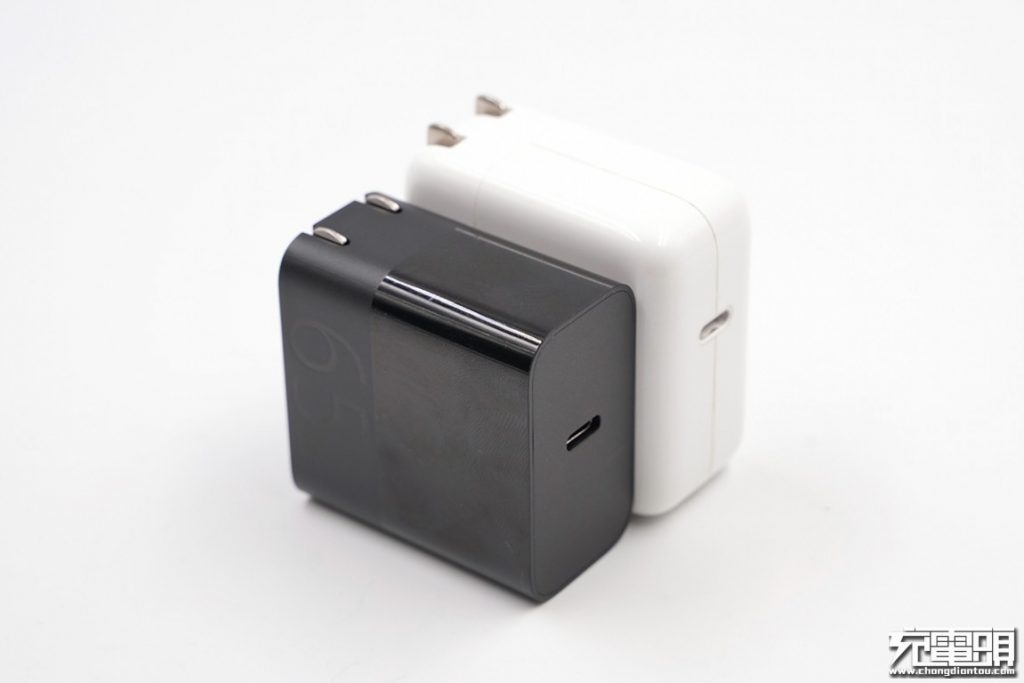

Apple의 30W PD 충전기와 비교 한 결과입니다.

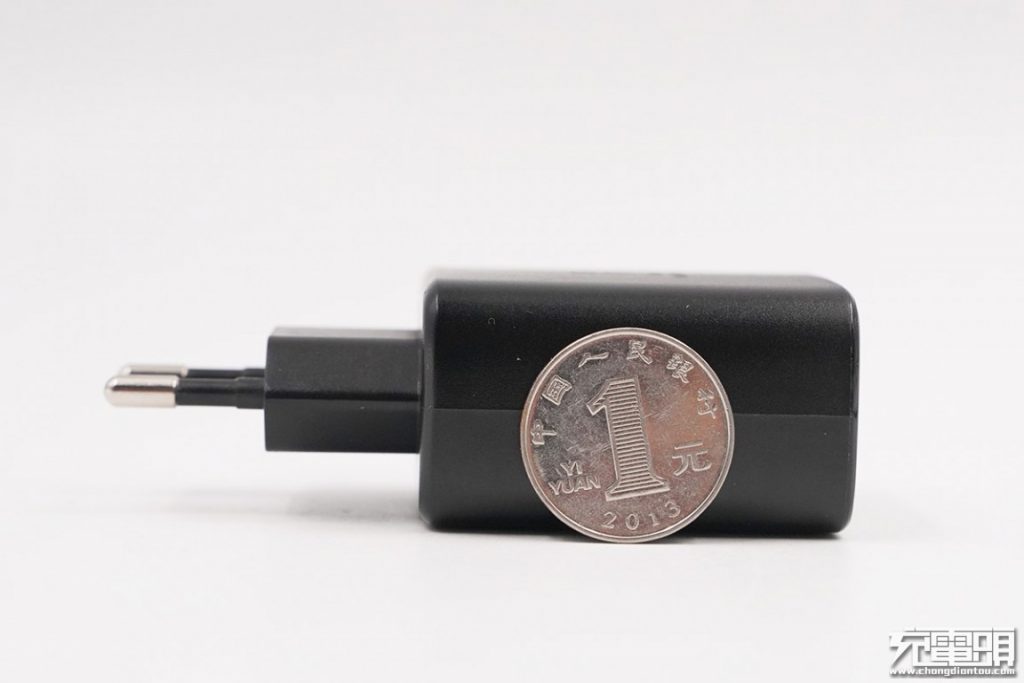

크기 : 53.1 x 30.1 x 85.9 mm (2.1 x 1.2 x 3.5 인치).무게 : 120.42 g / 4.25oz.

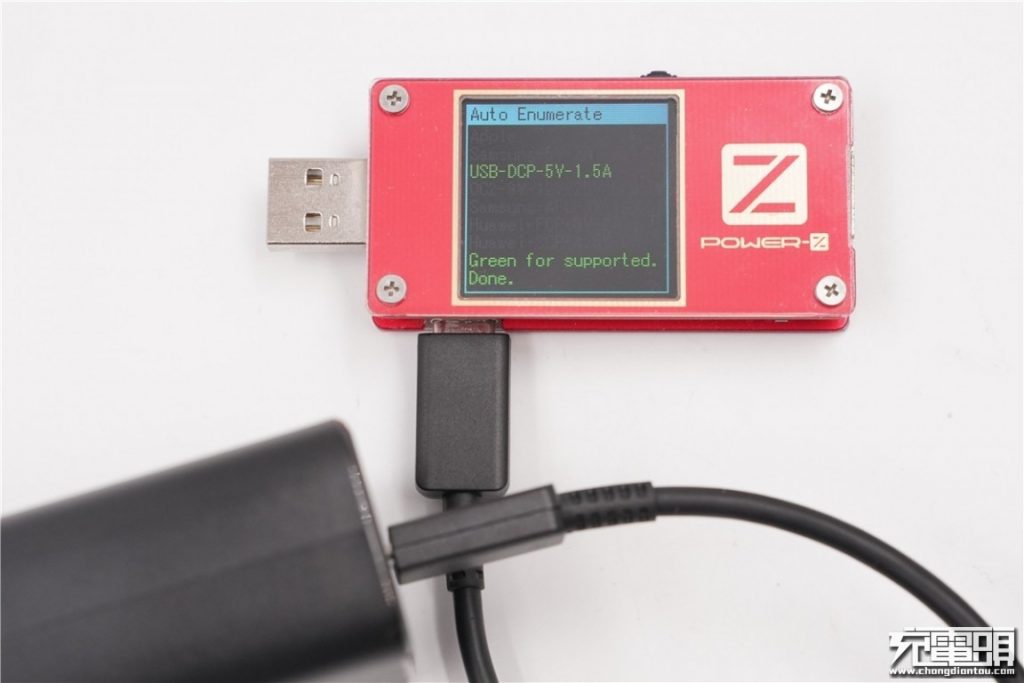

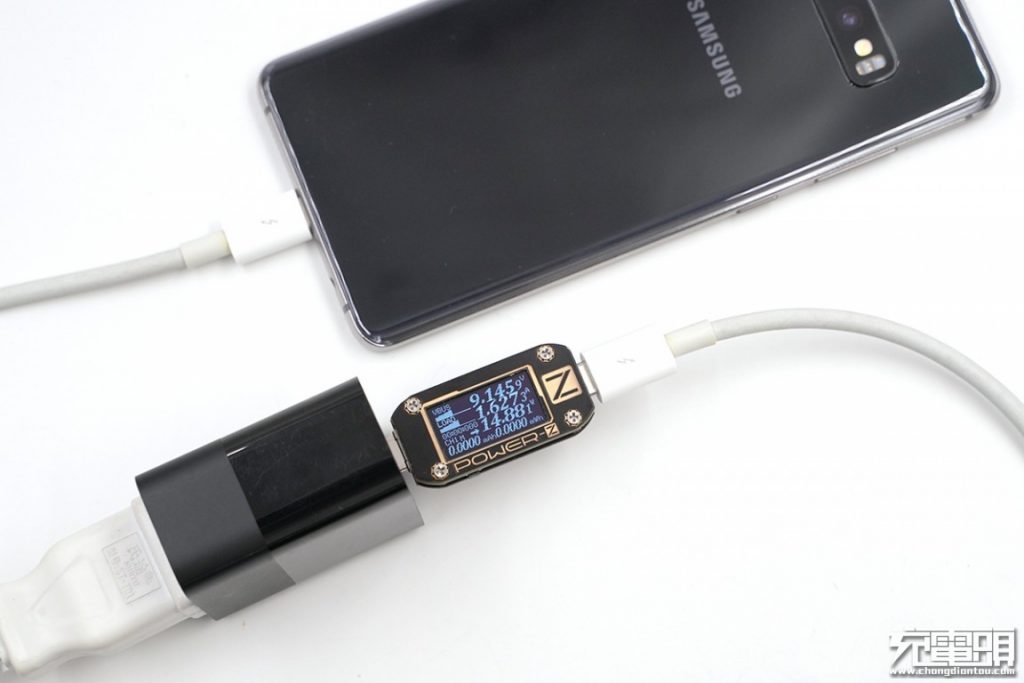

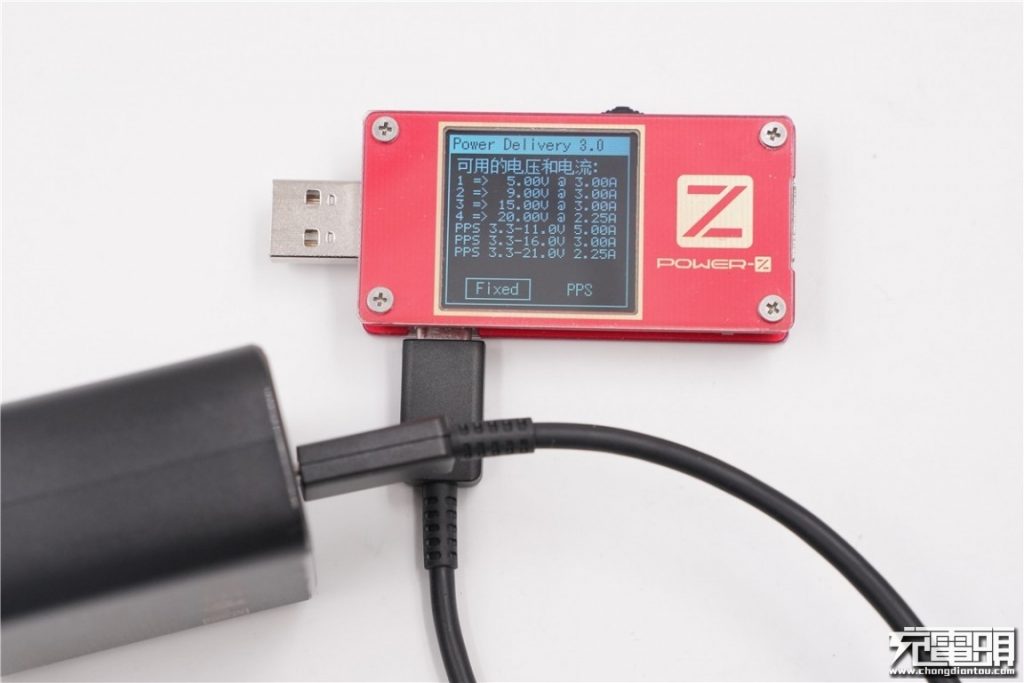

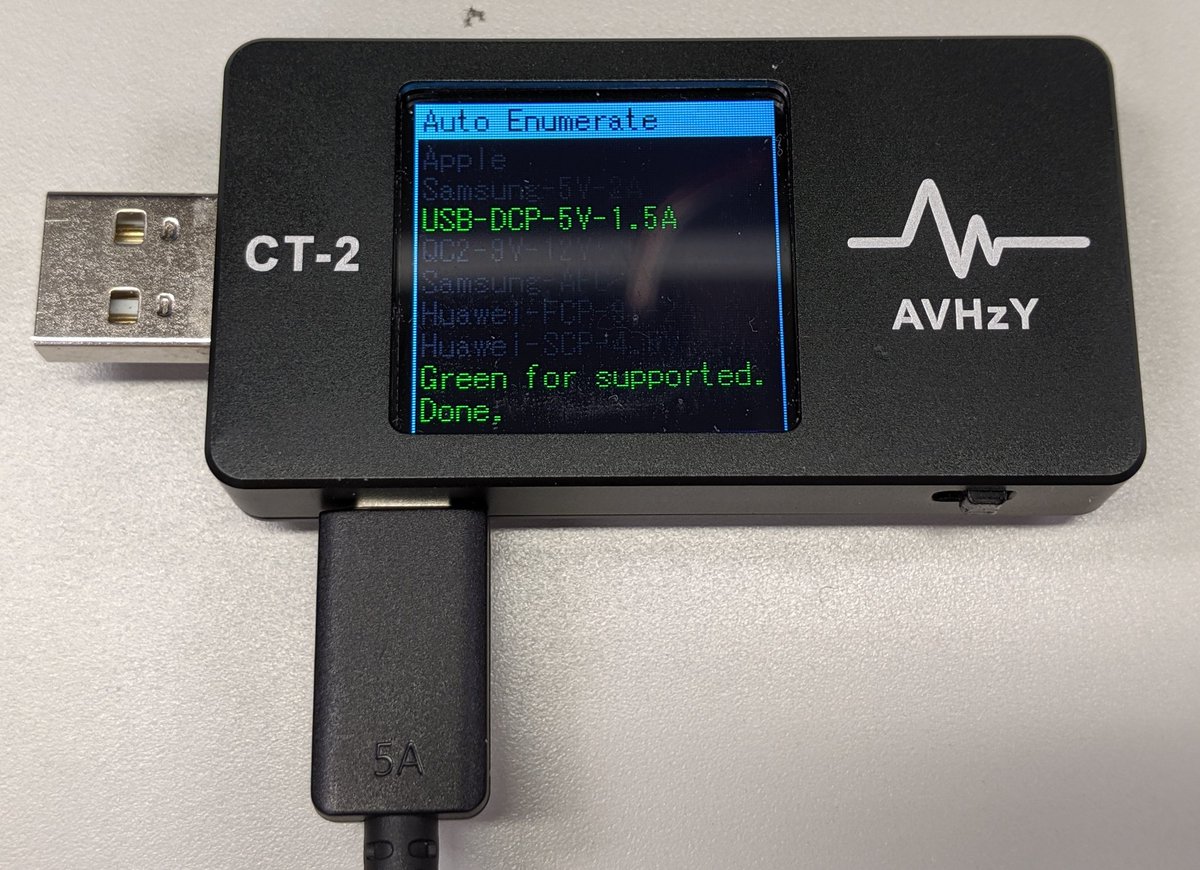

ChargerLAB POWER-Z KT001 USB 테스터를 사용하면 USB-DCP 프로토콜 만 지원한다는 것을 알 수 있습니다.
5V / 3A, 9V / 3A, 15V / 3A 및 20V / 2.25A에서 PDO를 지원합니다.3.3V-11V / 5A, 3.3V-16V / 3A 및 3.3V-21V / 2.25A에서의 PPS가장 진보 된 PPS 충전기입니다.
II 테어 다운

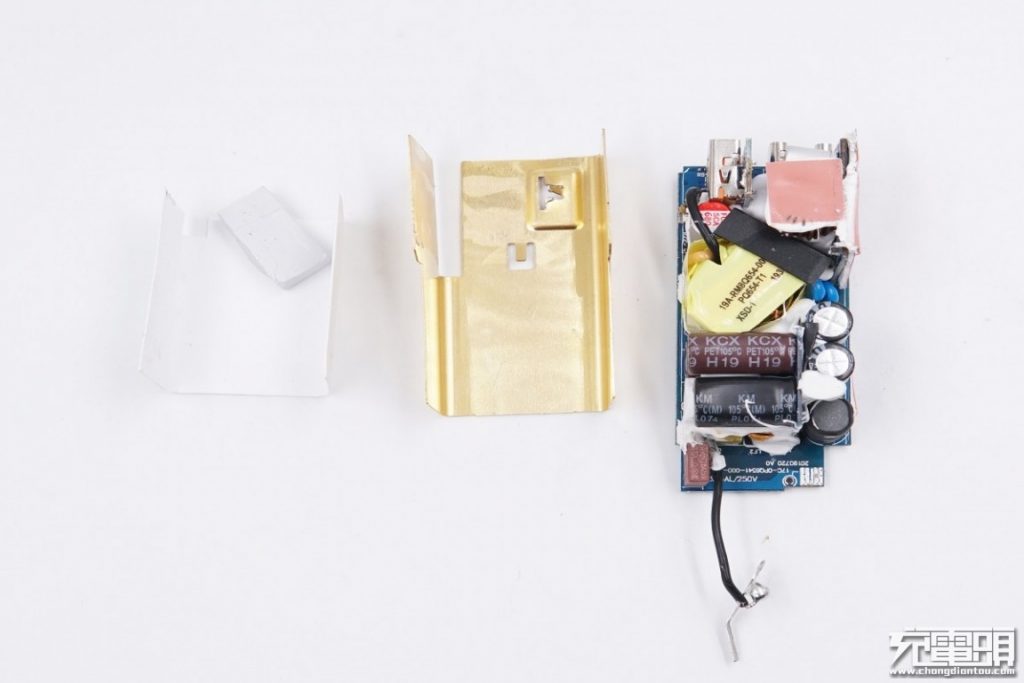

출력 패널을 들어 올리면 케이스를 손상시키지 않고 내부를 꺼낼 수 있습니다.외부 케이싱 내부에는 흰색 플라스틱 내부 쉘이 있습니다.
하우징과 PCB 보드 내부의 핀은 접촉 연결을 사용합니다. 더 나은 방열을 위해 케이스 사이에 구리 호일이 있습니다.
매우 깔끔한 레이아웃.변압기의 왼쪽에는 입력 필터 커패시터가 있습니다.왼쪽 상단에는 안전 X 커패시터와 공통 모드 초크가 있습니다.오른쪽에는 USB Type-C 포트와 2 개의 솔리드 커패시터가 있습니다.구성품은 구조적 강성을 위해 접착됩니다.

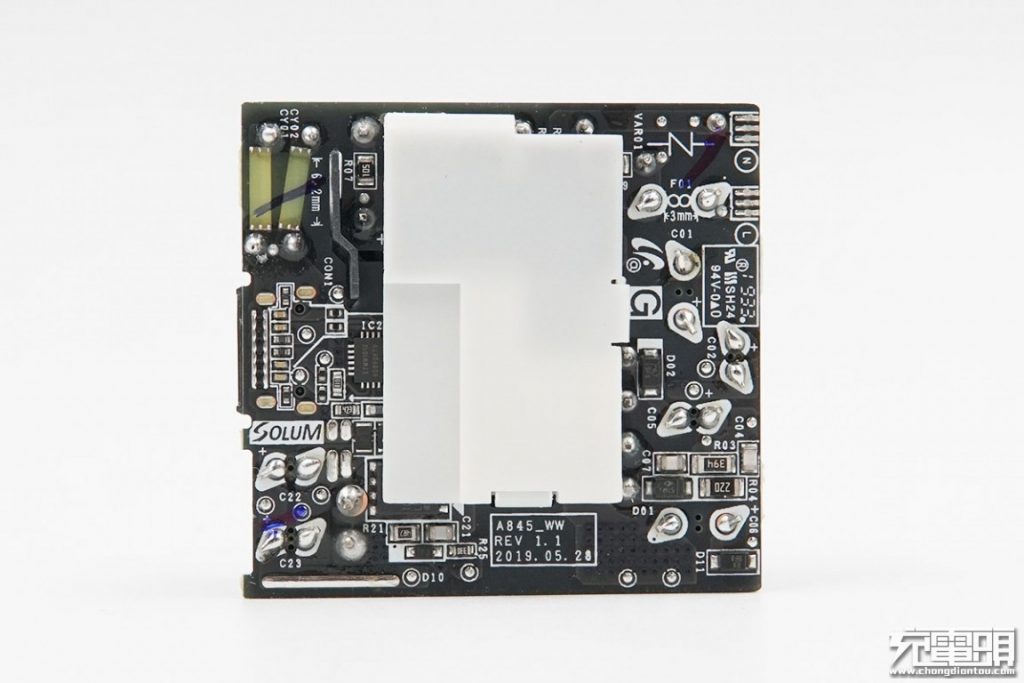

PCB 뒷면에는 흰색 플라스틱 판이 있습니다.
입력 측에는 오른쪽에서 왼쪽으로 3 개의 깔끔하게 배열 된 1 차측 필터 전해 커패시터, 주황색 PWM 칩 전원 커패시터, 안전 X 커패시터 및 노랑 바리스터가 있습니다.
2 개의 더 큰 1 차측 필터 전해 커패시터는 CapXon의 사양 400V 22μF입니다.

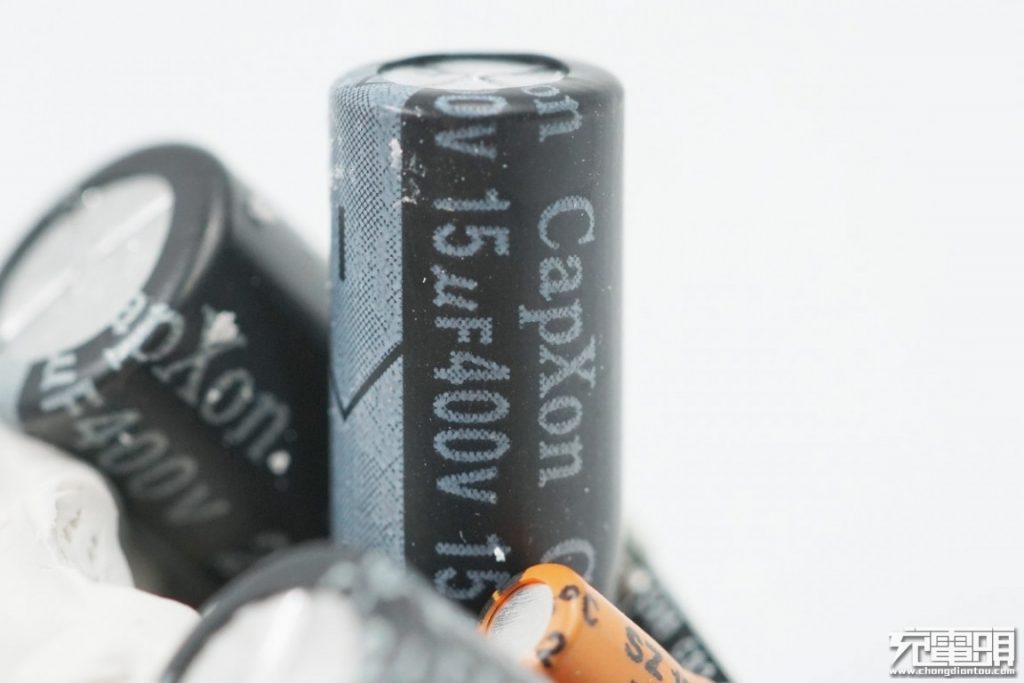

중간에 더 작은 전해 커패시터, 또한 CapXon의 사양 400V 15μF와 3 개의 커패시터가 병렬로 작동합니다.
PWM 메인 제어 칩은 CapXon (50V 4.7μF)에서도 제공됩니다.
시간 지연 퓨즈, 크기 2A 250V.
TVR10-V 시리즈 바리스터는 AC 입력이 과전압 일 때 퓨즈를 켜서 전해 커패시터의 손상을 방지합니다.
2 개의 출력 간섭 방지 커패시터, 공통 모드 초크 및 오른쪽에 회색 X 커패시터.
다른 충전기에서 보았던 종래의 것보다 더 복잡한 공통 모드 초크의 클로즈업.

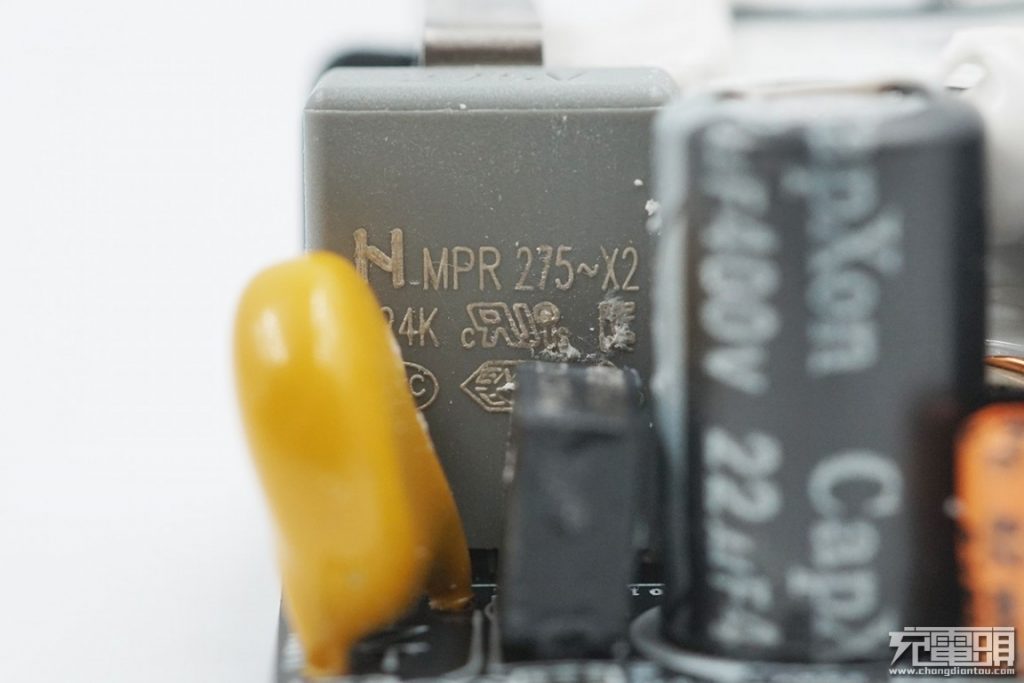

용량이 0.22μF이고 정격 전압이 275VAC 인 회색 안전 X2 커패시터.
출력측은 필터링을 위해 2 개의 솔리드 커패시터를 사용합니다.중앙은 검은 색 고무 코어가있는 맞춤형 USB-C 포트입니다.두 개의 파란색 Y 커패시터가 병렬로 연결되고 플라스틱 절연 보드가 변압기와 보조 구성 요소 사이에 배치됩니다.

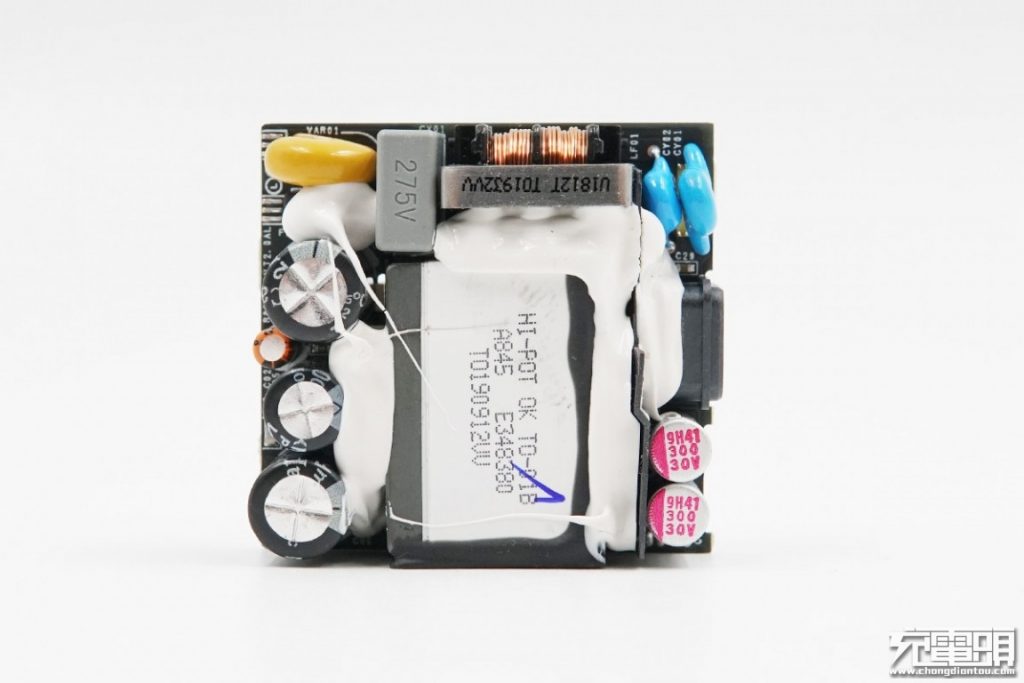

PCBA의 측경.

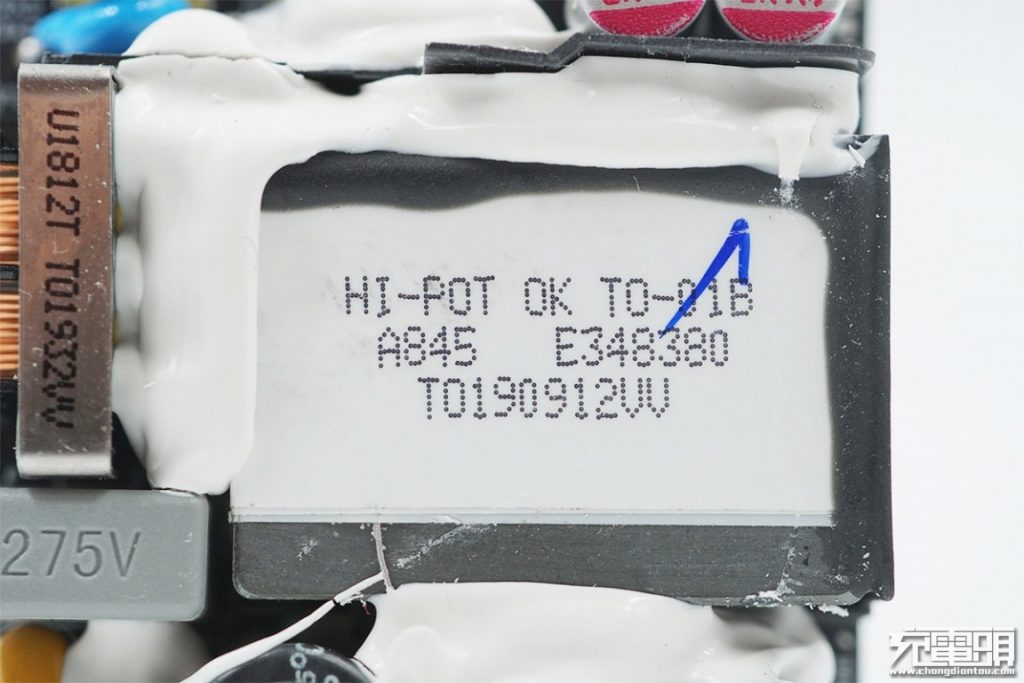

변압기는 흰색 Mylar 테이프로 싸여 있으며 HI-POT 고전압 테스트를 통과했습니다.코어는 접지되어 있습니다.
변압기를 제거하면 메인 컨트롤러 칩과 두 개의 MOSFET이 나타납니다.

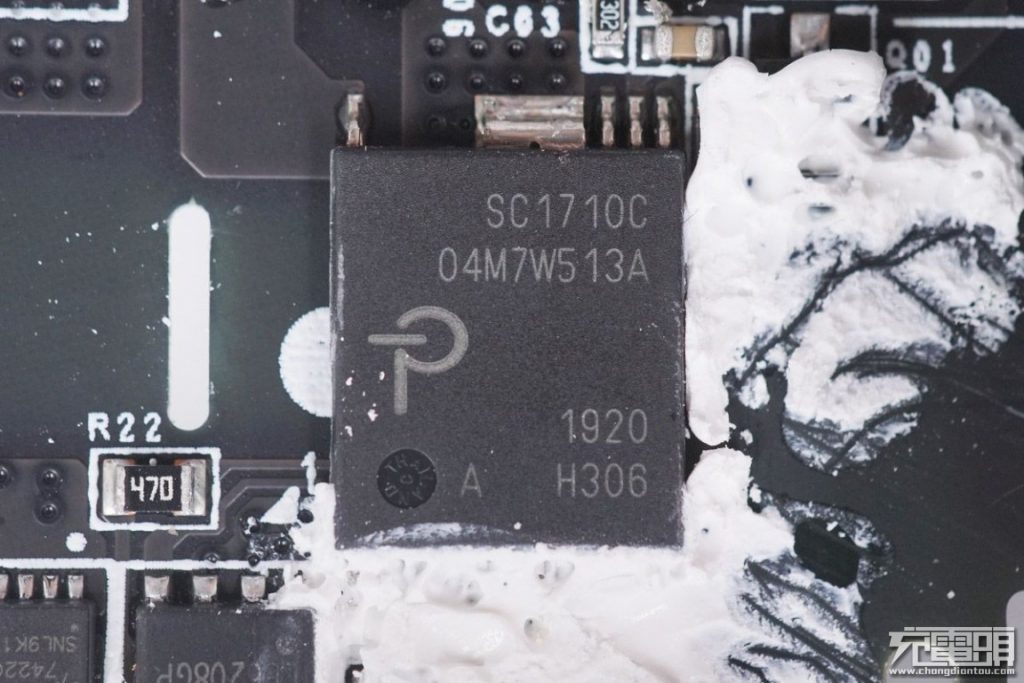

충전기의 메인 컨트롤러 칩은 PI의 InnoSwitch3-Pro 제품군에 속하는 PI의 삼성 맞춤형 칩인 SC1710C입니다.이 칩에는 1 차측 PWM 컨트롤러, 고전압 스위치 및 2 차 동기 정류기 컨트롤러가 내장되어 있습니다.

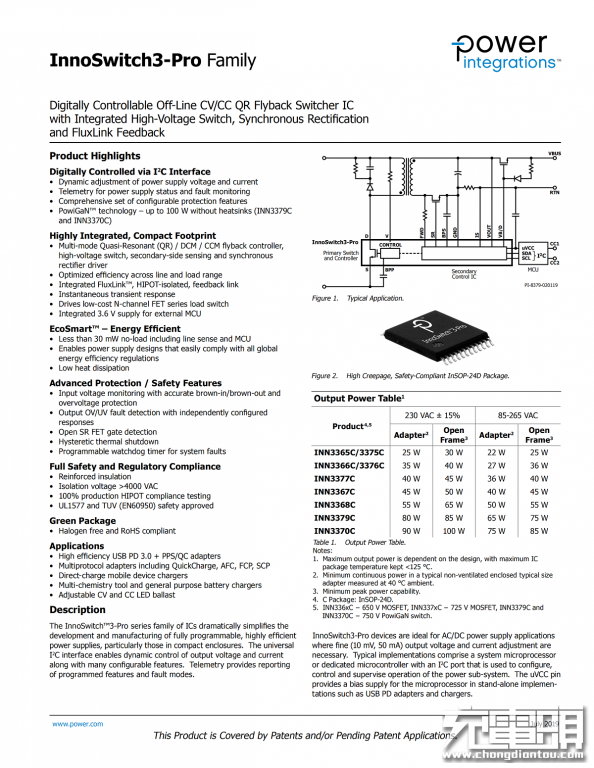

PI InnoSwitch3-Pro의 상세 사양.

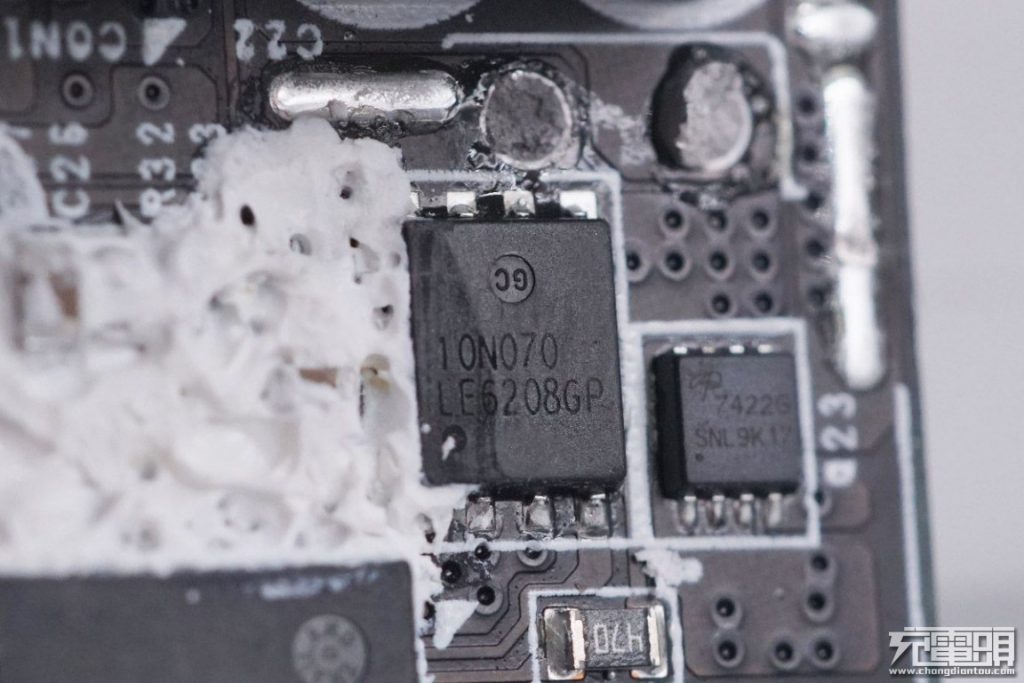

메인 컨트롤러 칩 옆에는 2 차 동기 정류 MOSFET이 있으며 10N070 표시가 있습니다.
USB-C 포트 용 VBUS 스위치, AOS의 AON7422G

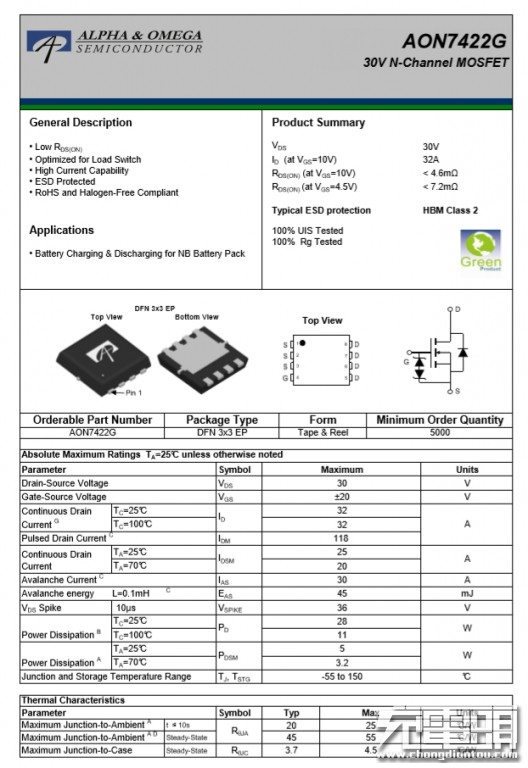

AOS AON7422G의 상세 사양.

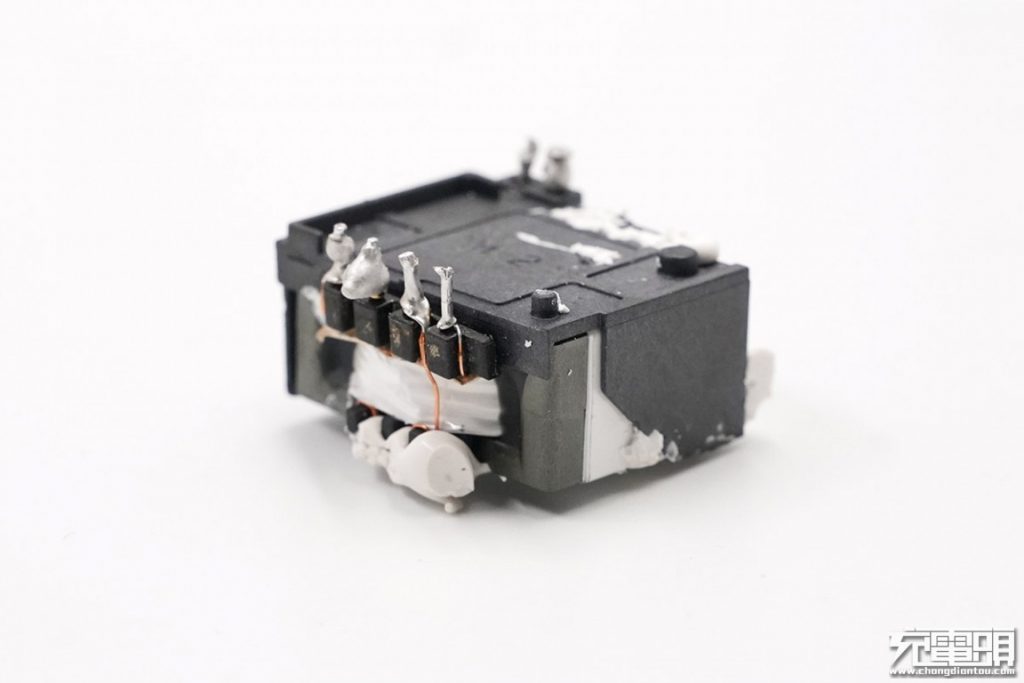

충전기의 변압기는 플라스틱 골격으로 고정되어 있습니다.삼성의TA800 PD 충전기에서찾은 것처럼 밀도가 높고 평면 변압기처럼보이지만 실제로는 기존 변압기입니다.
2 개의 출력 필터 솔리드 커패시터, 사양은 날씬한 폼 팩터에서 300μF 30V입니다.20V 가능 충전기 내에서 30V 정격 솔리드 커패시터를 사용하는 것은 이번이 처음입니다 (대부분 25V 솔리드 커패시터 사용).
USB-C 포트의 클로즈업.

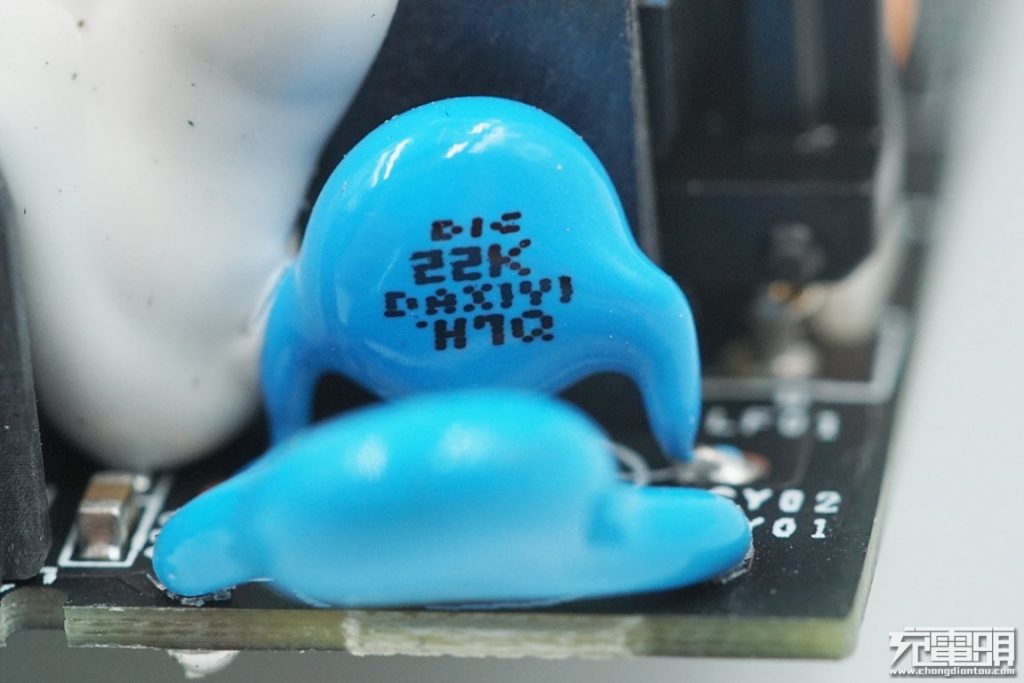

간섭 억제를위한 청색 Y 커패시터.
또 다른 파란색 Y 커패시터.

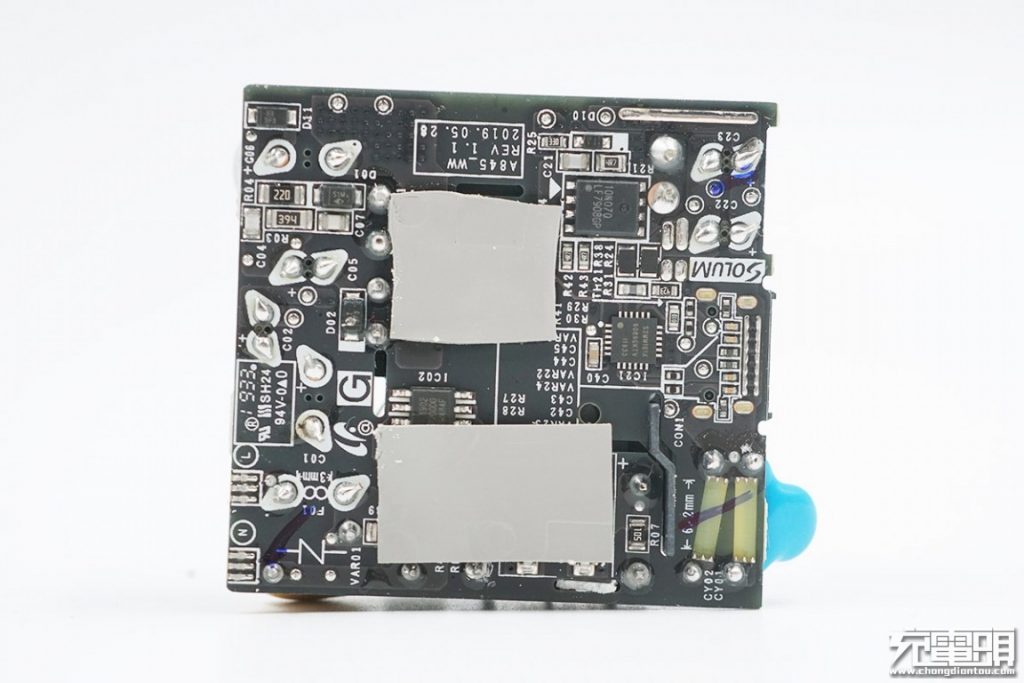

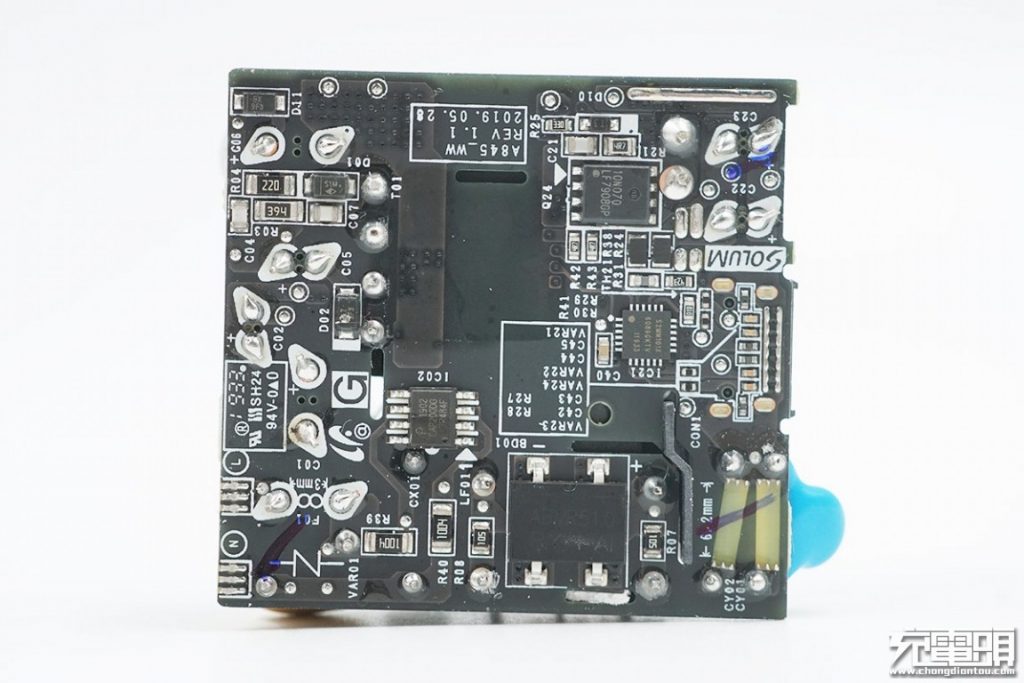

뒷면을 살펴보십시오.발열 부품을 냉각시키기위한 2 개의 열 패드가 있습니다.
열 패드를 제거하면 안전을 위해 왼쪽의 1 차측과 2 차측 사이에 비교적 넓은 영역이 빠져있는 것을 볼 수 있습니다.

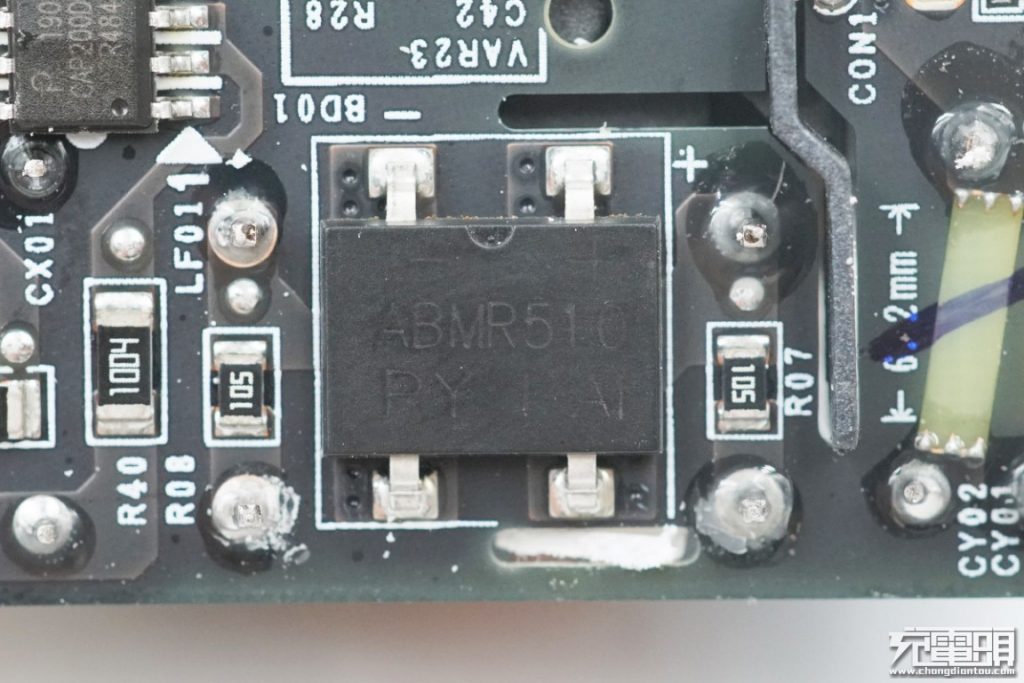

1 차측 입력부에서 ABMR510 정류기 브리지.

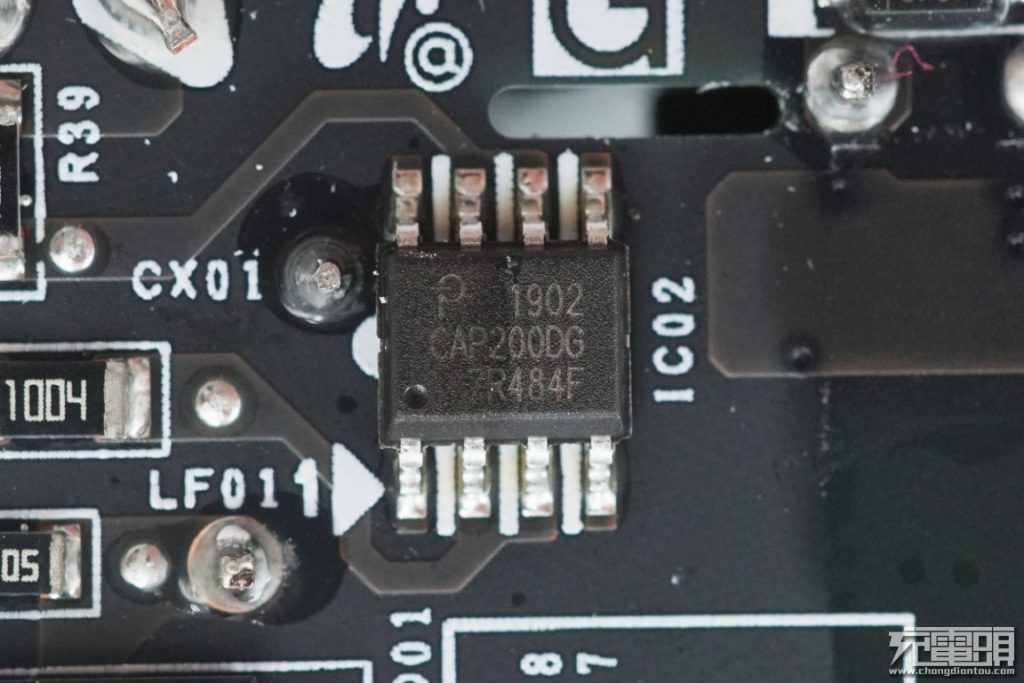

PI X 커패시터 방전 칩 CAP200DG는 AC 전원을 차단 한 후 X 커패시터 방전 저항의 전력 소비를 피하면서 방전 저항을 통해 X 커패시터를 방전 할 수 있습니다.내장 된 1000V MOSFET은 단 2 개의 단자를 가지며 높은 신뢰성과 사용 편의성을 제공합니다.충전기의 에너지 효율을 효과적으로 향상시킬 수 있습니다.
PI CAP200DG의 상세 사양.
삼성 자체의 MM101 시리즈 프로토콜 IC.올해 5 월에이 칩에 대해 설명합니다.온도 감지를 위해 칩 왼쪽에 서미스터가 있습니다.
프로토콜 칩 옆에는 10N07 표시가있는 MOSFET이 있습니다.
모든 구성 요소.
III 결론
Note10 +의 충전 속도를 높이기 위해 TA845를 구입하지 마십시오.실제로 충전 속도 이득은 25W TA800 충전기에 비해 중요하지 않습니다.
TA845의 핵심 가치는 가장 진보 된 USB-PD PPS 지원으로 오늘날 가장 미래에 대비 한 충전기입니다.다가오는 펌웨어 업그레이드가능성을가진 Anker의 PIQ3.0 충전기는더 많은 가능성을 가져올 수 있지만 아직 일어나지 않았다고주장할수 있습니다.
USB-PD 3.0 PPS 표준이 출시 된 지 2 년이 지났습니다. 그리고 지금 2019 년의 끝에서, 우리는 여전히 시장에 PPS 충전기의 셀 수있는 숫자가있다. TA845의 가격이 비싸므로 업계가 더 빠른 속도로 PPS로 전환 할 수 있기를 진심으로 바랍니다.
내부의 경우, 충전기는 높은 품질의 구성 요소와 삼성의 세부주의의 사용을 계속한다.하지만 $ 50, 애플은 여전히 최고 수준의 구성 요소의 모든 주위에 사용하기 위해 자신의 리그에서 유지됩니다.
PPS (Programmable Power Supply)가 성숙 해짐에 따라 GaN (Gallium Nitride)은 효율성과 밀도를 새로운 차원으로 끌어 올릴 수 있으며, 향후 충전기 펌웨어 업그레이드 가능성이 높아짐에 따라 스위치 모드 전원 공급 장치가 발명 된 이후 최고의시기에 있습니다.

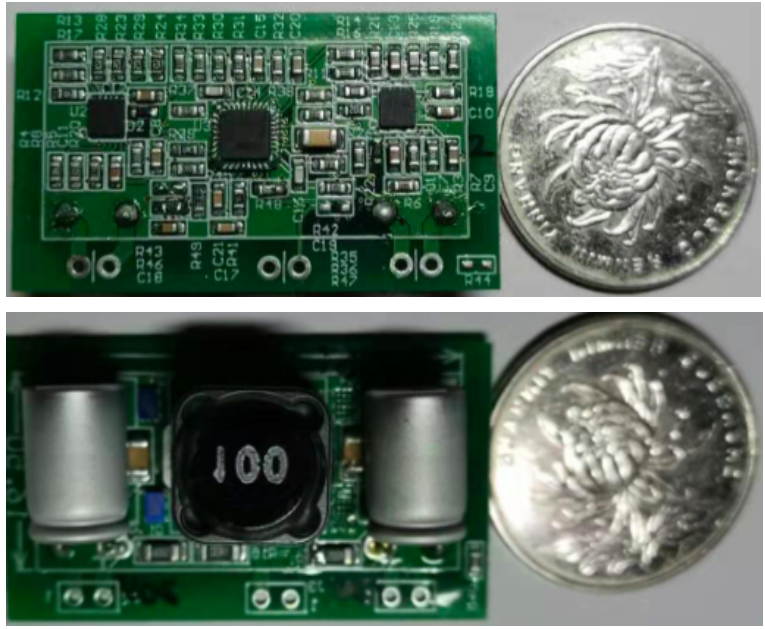

GTC는 고주파 솔루션에 중점을 둔 디자인 하우스입니다.하프 브리지 드라이버 GT7753은 뛰어난 성능으로 산업 및 군용 제품에 널리 사용됩니다.최근 GTC는 PD 프로토콜을 지원하는 사우스 칩의 SC8703 벅 앤 부스트 IC와 EPC의 EPC2045 GaN 전력 트랜지스터를 기반으로 업계에서 가장 작은 65W 차량용 충전기를 선보였다.다음은 PCB의 사진입니다.

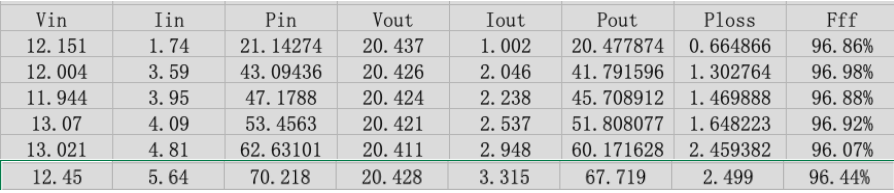

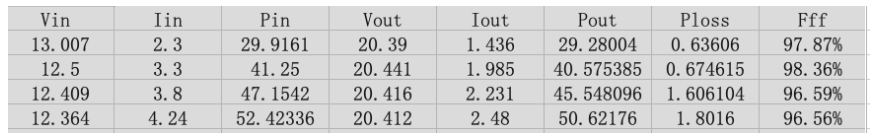

600K의 주파수로 테스트 데이터
1. 12V ~ 20V

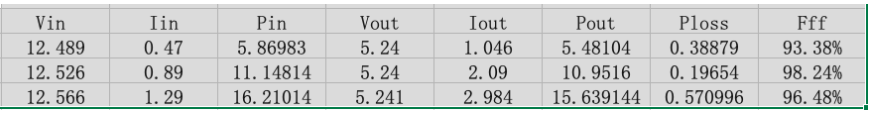

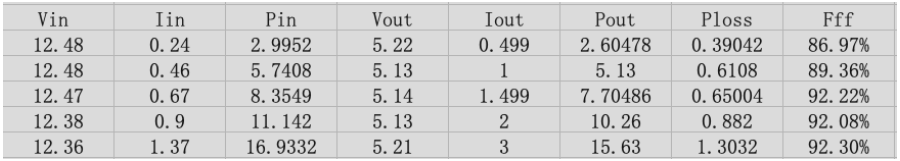

2. 12V ~ 5V

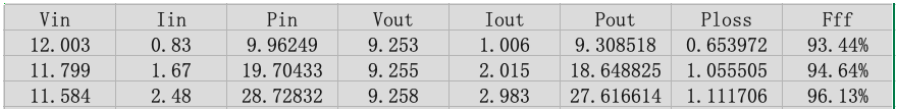

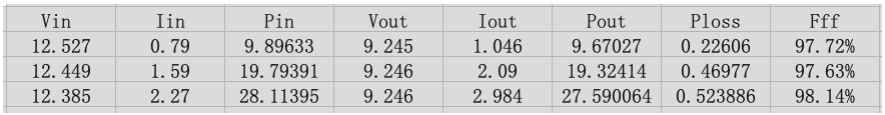

3. 12V ~ 9V
200K의 주파수로 테스트 데이터
1. 12V ~ 20V
2. 12V ~ 5V
3. 12V ~ 9V
우리 모두 알다시피, 3 세대 반도체 인 질화 갈륨은 잠재력을 최대한 발휘하려면 제품 특성으로 인해 잘 맞는 드라이버가 필요합니다.위의 테스트 데이터에서 EPC2045가 장착 된 GT7753은 작은 폼 팩터에서 대규모 65W 출력을 쉽게 달성 할 수 있습니다.또한 GT7753은 최대 10Mhz의 주파수를 지원하며, GaN과 결합하여 고주파 전력 공급 솔루션을위한 고효율 및 소형 크기를 달성 할 수 있습니다.

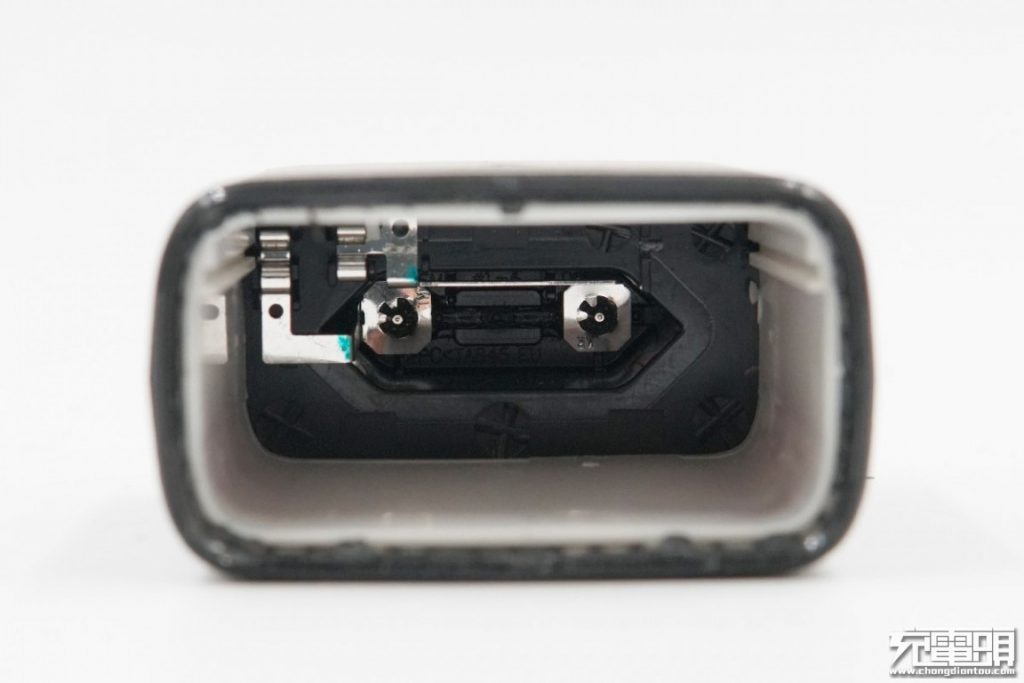

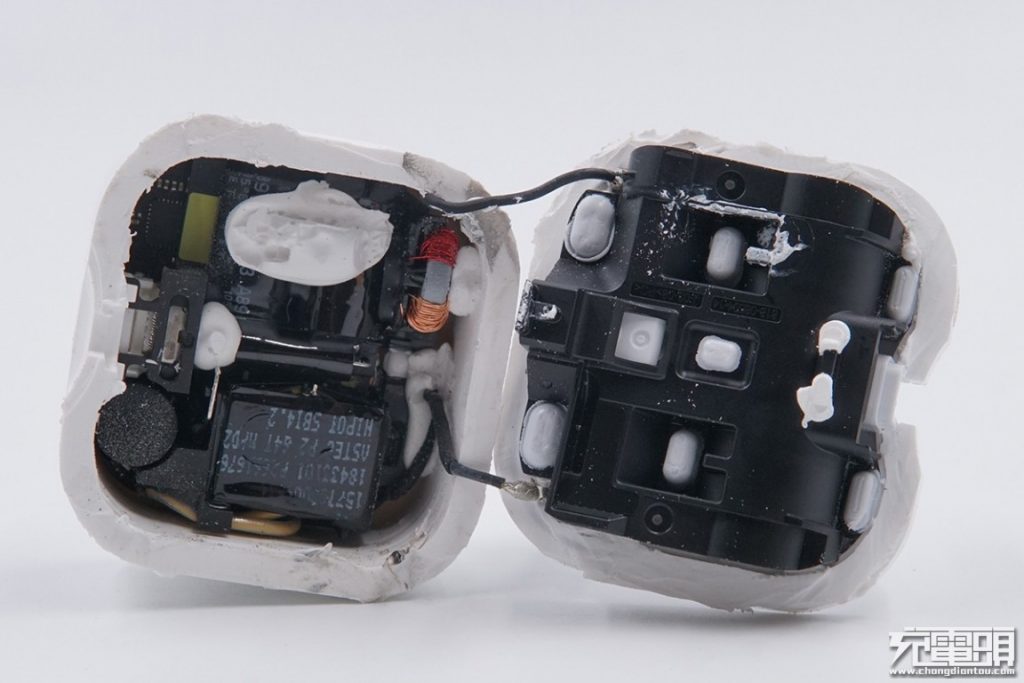

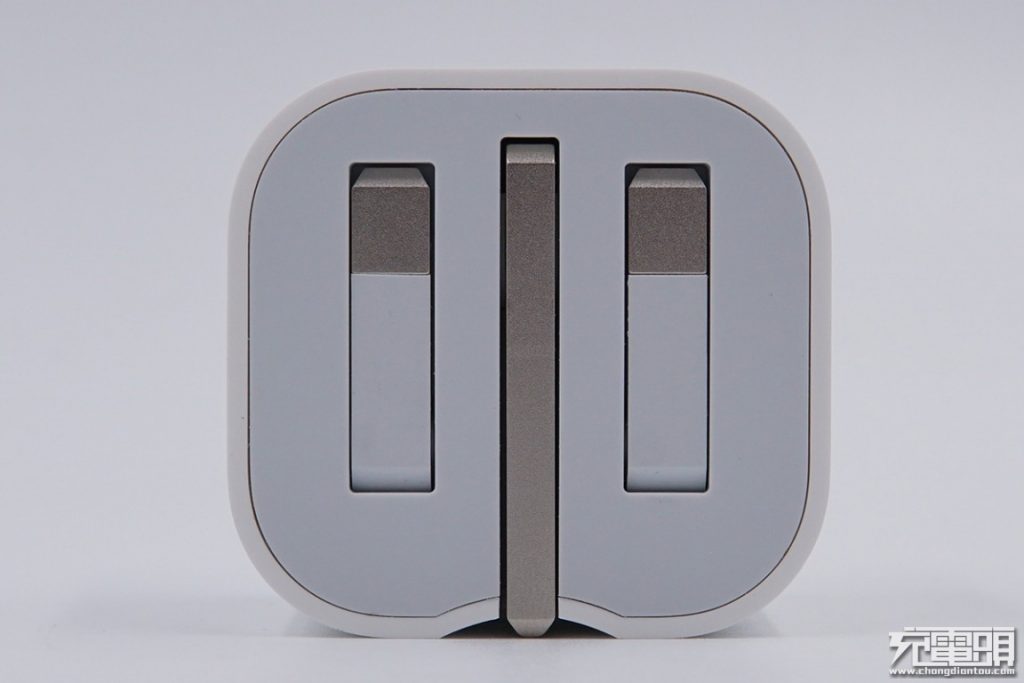

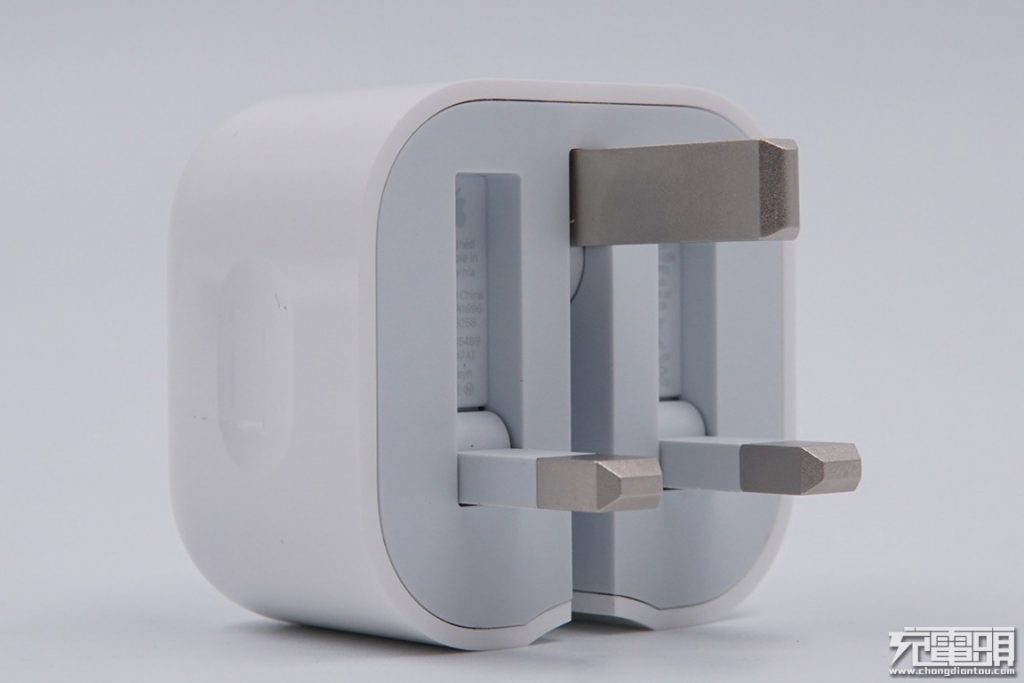

충전기의 내부가 접착되어 있으며 회로 보드가 케이스 내부에 단단히 고정되어 제거하기가 어렵습니다.
케이싱을 다시 잘라야합니다.

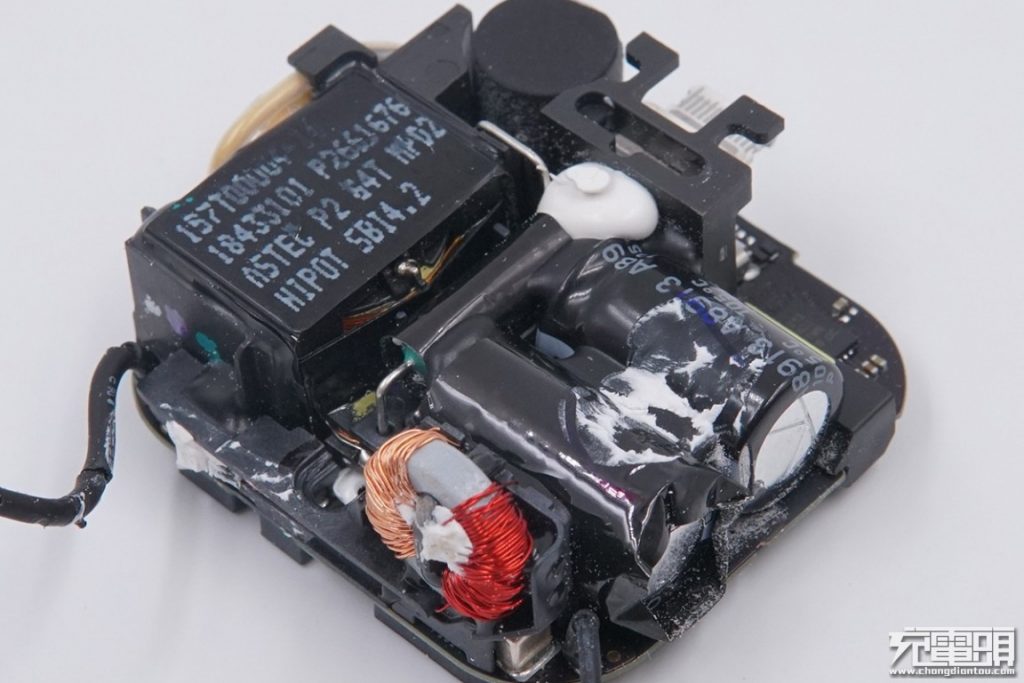

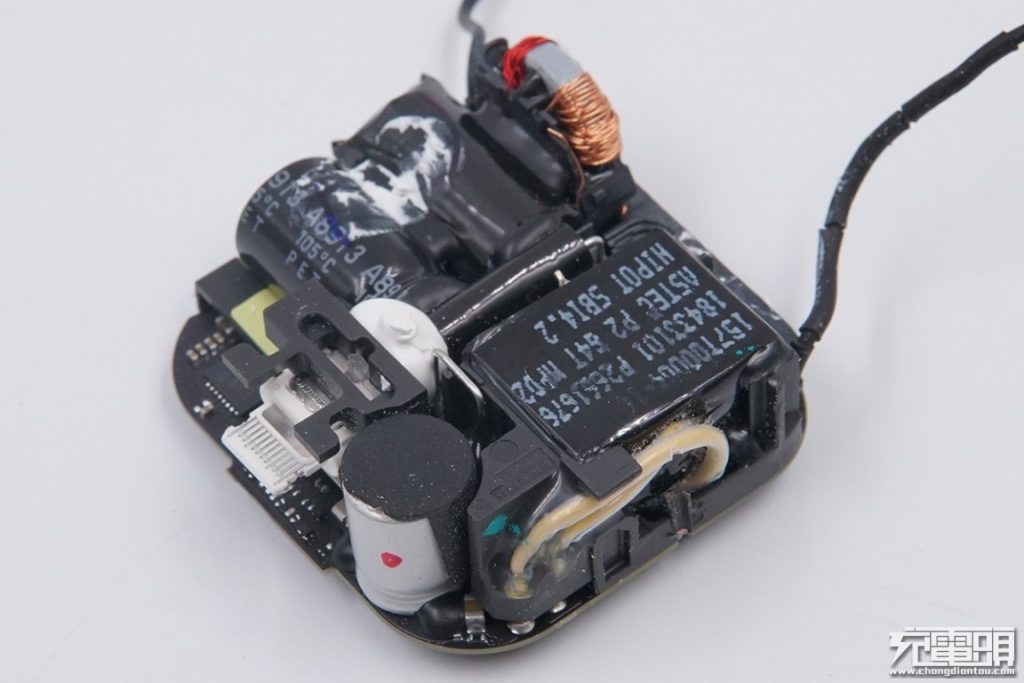

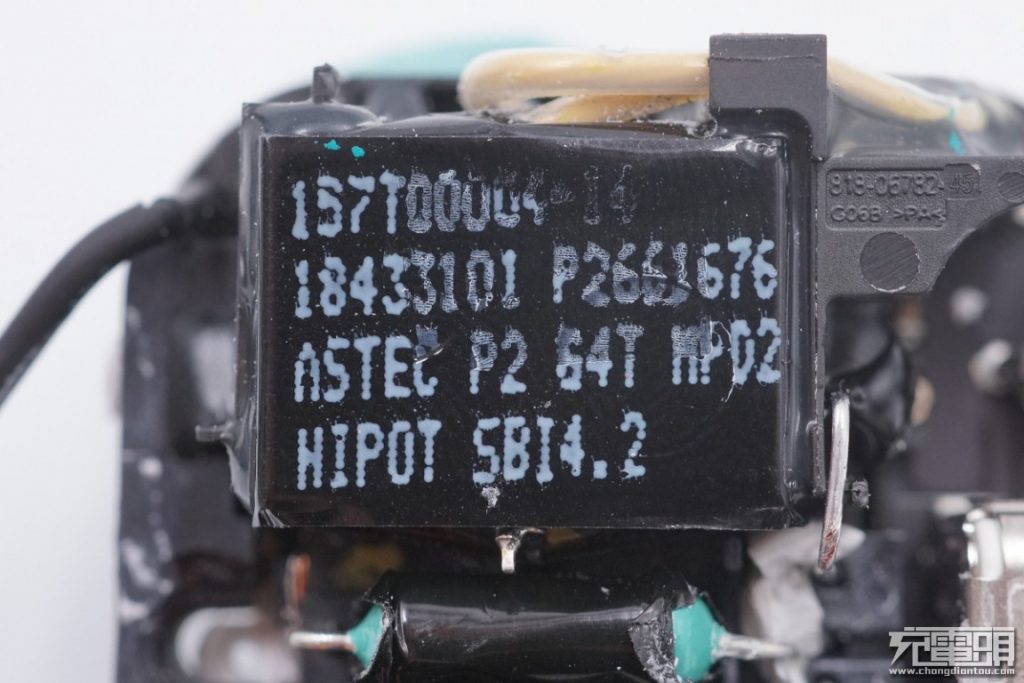

변압기는 Astec에서 제작합니다.따라서 충전기는 아마도 Apple의 충전기 제조업체 인 Astec이 오랫동안 만들었을 것입니다.
자기 링은 입력 공통 모드 초크이며 입력 필터 커패시터는 수평으로 배치됩니다.

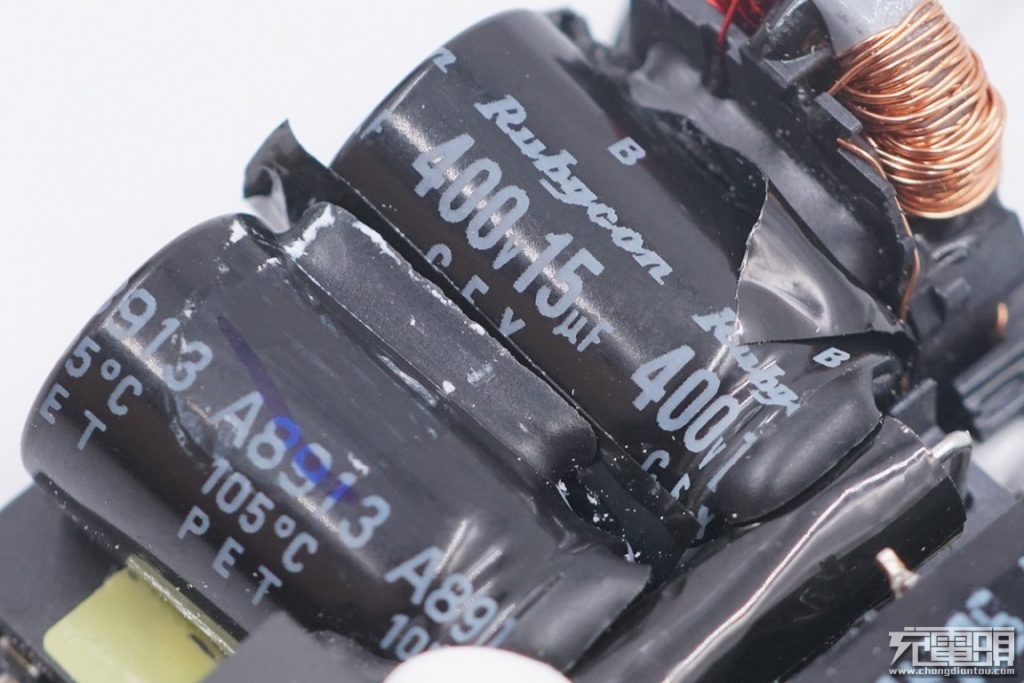

2 개의 Rubycon 필터 전해 커패시터, 400V 15μF, 프리미엄 구성 요소.입력 단자에 가까운 커패시터는 절연 테이프로 싸여 있습니다.
변압기 옆의 검은 색 고무 덮개 아래에는 출력 필터링을위한 견고한 커패시터가 있습니다.

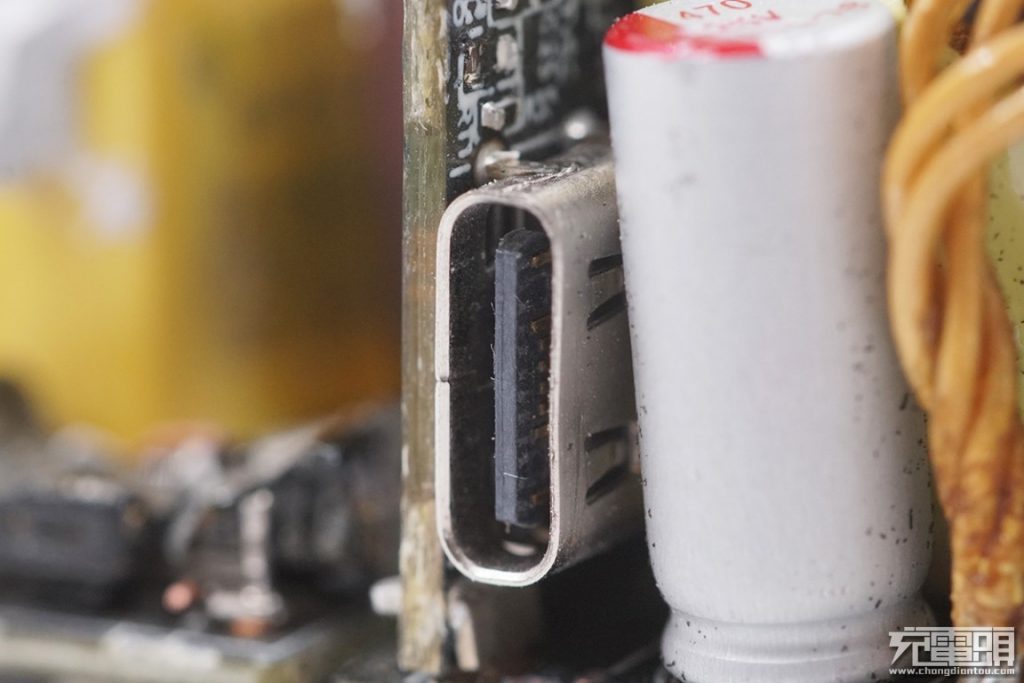

USB-C 포트가 중앙에 있습니다.동시에, Apple의 고유 한 USB-C 커넥터 솔루션도 사용하는데, 이는 완전한 USB-C 포트를 형성하기 위해 외부 케이스와 결합되어야합니다.
Nichicon FPCAP FP5K 출력 필터 솔리드 커패시터, 16V 560μF, 5000 시간 정격 수명.프리미엄 구성 요소.
추가적인 안전을 위해 변압기의 2 차 출력의 다층 절연 전선.

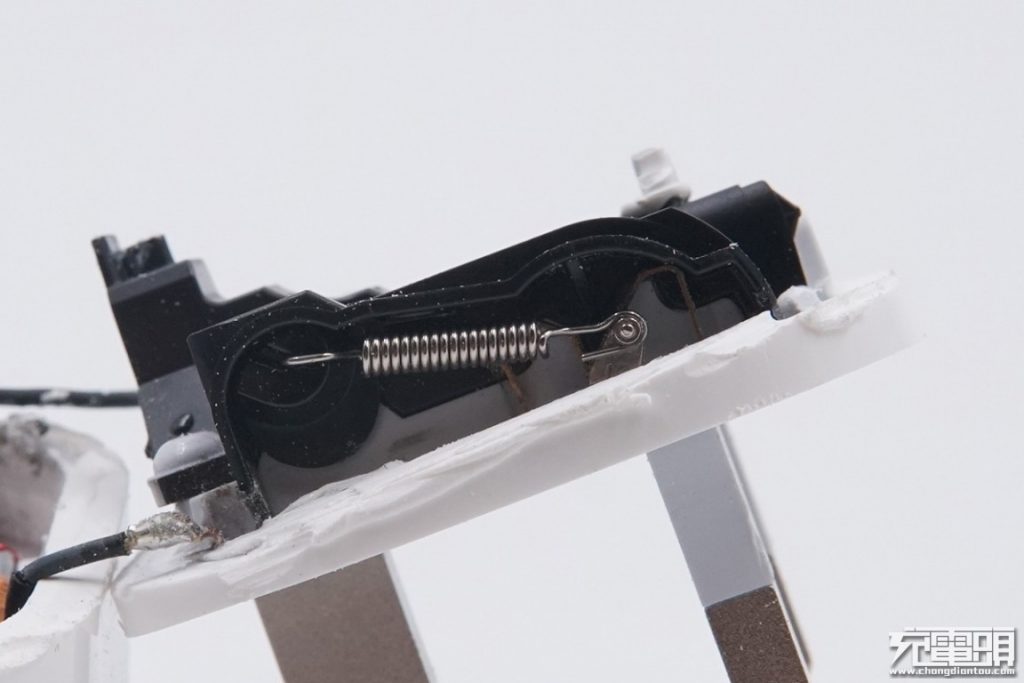

이 측면에서 입력 와이어가 프레임 내부에 고정되어 있음을 알 수 있습니다.
EMI 전자기 간섭을 제거하는 데 주로 사용되는 공통 모드 초크의 클로즈업입니다.
USB-C 인터페이스는 구조적 강도를 높이기 위해 금속 케이스에 들어 있습니다.
금속 케이스에 표시.
이 포트 옆에는 CCG3 시리즈에 속하는 Apple 맞춤형 칩인 CYPD3135 모델 인 Cypress의 USB PD 프로토콜 식별 칩이 있습니다.

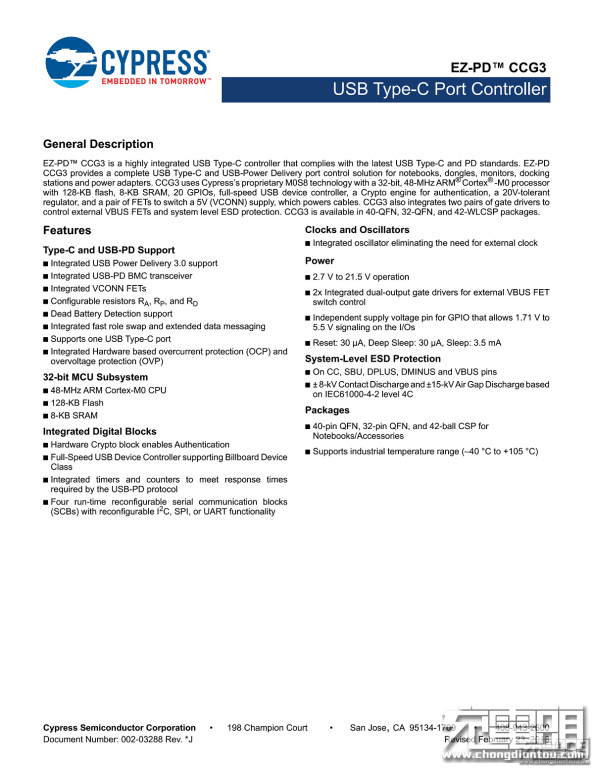

EZ-PD ™ CCG3는 최신 USB Type-C 및 PD 표준을 준수하는 고집적 USB Type-C 컨트롤러입니다.EZ-PD CCG3는 노트북, 동글, 모니터, 도킹 스테이션 및 전원 어댑터를위한 완벽한 USB Type-C 및 USB-Power Delivery 포트 제어 솔루션을 제공합니다.CCG3는 128KB 플래시, 8KB SRAM, 20 개의 GPIO를 갖춘 32 비트, 48MHz ARM® Cortex® -M0 프로세서, 인증을위한 Crypto 엔진, 케이블에 전원을 공급하는 5V (VCONN) 전원을 전환하기위한 20V 허용 레귤레이터 및 FET 쌍.CCG3는 또한 2 쌍의 게이트 드라이버를 통합하여 외부 VBUS FET 및 시스템 레벨 ESD 보호를 제어합니다.CCG3은 40-QFN, 32-QFN 및 42-WLCSP 패키지로 제공됩니다.
출력 간섭 방지를위한 검은 색 Y 커패시터.
컬러 링 인덕터는 전해 커패시터의 꼬리에 배치되고 절연 테이프로 싸여 있습니다.
2 차 동기 정류 MOS 튜브 인 66OS 표시가있는 AOSMD 동기 정류 MOS는 맞춤형 모델 인 변압기 아래에 숨겨져 있습니다.
플라스틱 골격은 PCB 뒷면을지지하는 데 사용됩니다.분해 후 패치 구성 요소 외에 PCB에 약간의 잔류 접착제가 있습니다.
충전기의 메인 컨트롤러 칩은 PI에서 제공되며 Apple의 맞춤형 부품 번호는 SC1263K6입니다.분해 중에 긁혔습니다.
AOSMD AON7428 NMOS는 VBUS 스위칭, 내전압 30V 및 낮은 전도 저항에 사용됩니다.

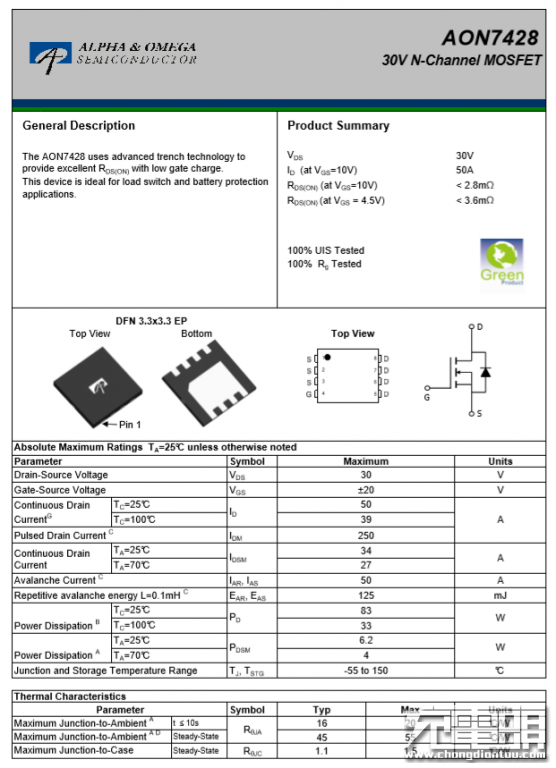

AOSMD AON7428의 상세 사양.
Littelfuse의 입력 퓨즈.최고의 물건.

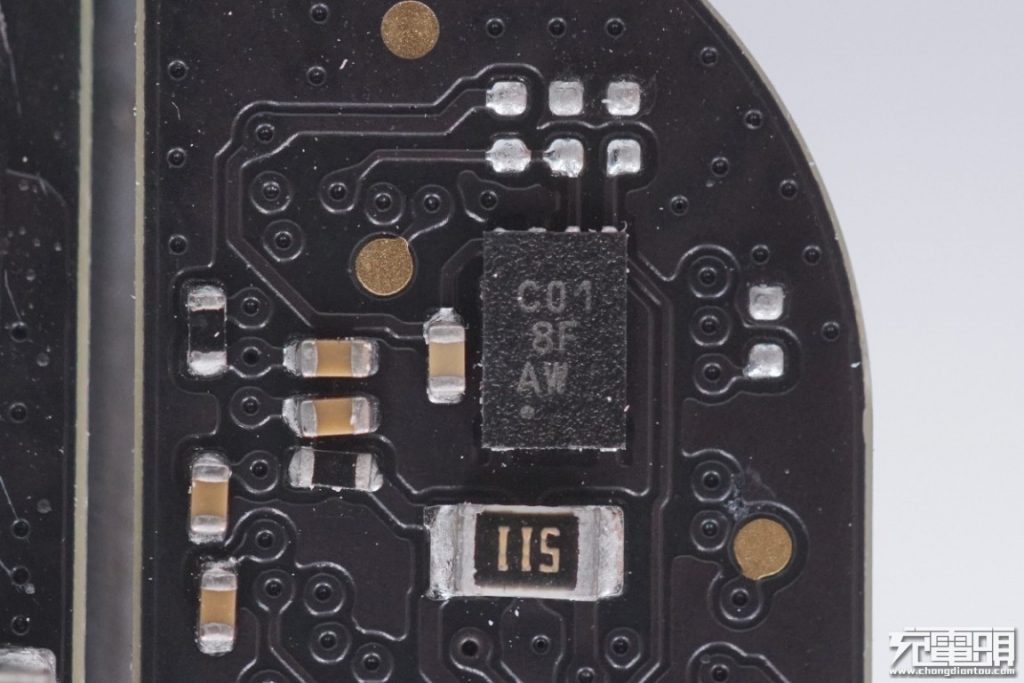

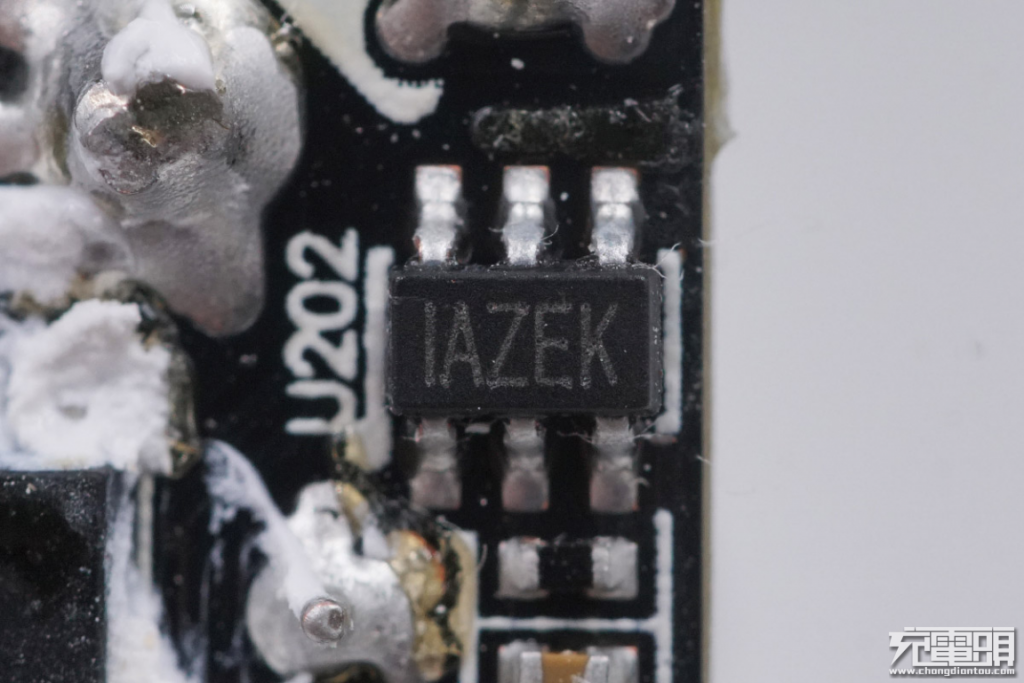

충전기의 일련 번호 정보를 저장하기위한 플래시 메모리.
모든 구성 요소.
IV 결론
Apple 충전기 분해를 따르면 구성 요소 사용 측면에서 Apple이 최고라는 것을 알고있을 것입니다.일본 커패시터를 사용하면 신뢰성과 수명이 보장됩니다.맞춤형 PI 및 Cypress 칩은 고성능 및 고효율을 제공합니다.두꺼운 케이스와 정교한 내부 프레임은 견고성과 안전성을 높여줍니다.천재적인 디자인의 폴딩 핀은 실용적이고 심미적으로 즐겁습니다.
그러나 USB-PD 표준의 초기 채택자인 Apple이 2019 년 말 USB-PD 2.0을 계속 사용하는 것은 이상한 일입니다.

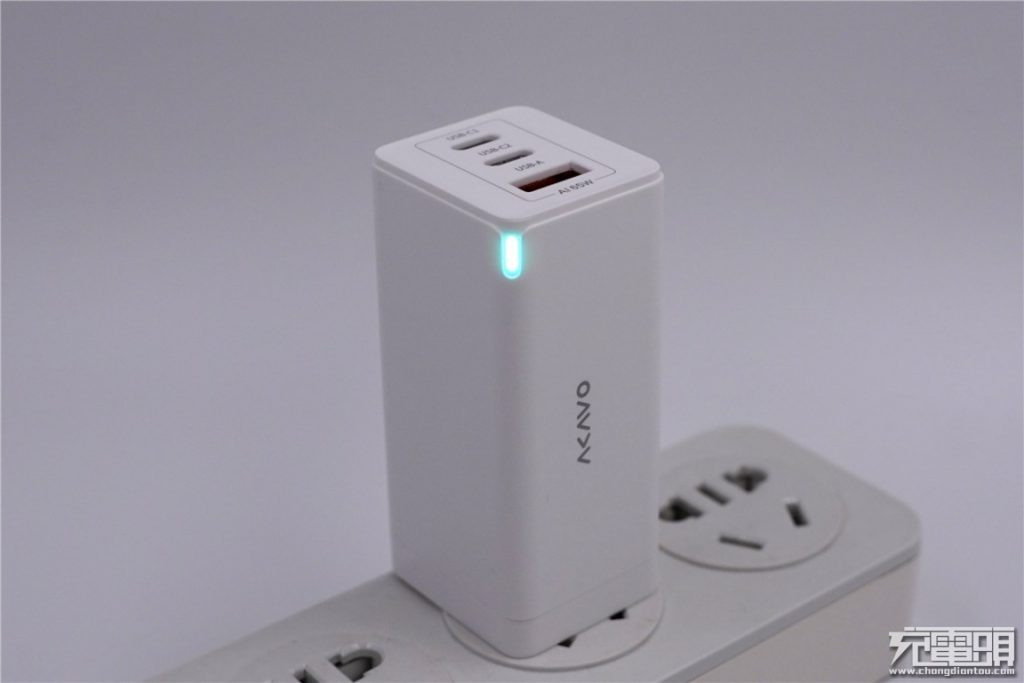

우리는 한독점 손에세계 최초의 2C1A의 멀티 포트의 GaN 충전기 - Baseus 65W 2C1A 멀티 포트의 GaN 충전기, 몇 주 전, 한 발표 8월 18 일 심천, 중국의 특별 이벤트에서를, 충전기는 접을 수있는 접지 단자를 가지고 있으며, 측면의 LED 표시기.9 월 초부터 중국 본토에서 판매 될 예정이다.
Navitas의GaNFast솔루션을기반으로 초소형 폼 팩터 내에서 높은 와트를 구현할 수 있습니다.또한 멀티 포트 충전기에서 GaNFast의 첫 데뷔를합니다 ( RAVPower 45W Ultrathin 및 AUKEY 27W PA-Y19 는 GaNFast 기반 단일 포트 충전기입니다).GaN 또는 Gallium Nitride는 기존 실리콘보다 높은 효율, 높은 열 전도성, 높은 온도 저항 및 기타 장점을 제공하는 새로운 유형의 반도체 재료입니다.충전과 관련하여 GaN은 크기를 크게 줄이고 충전기의 효율을 높일 수 있습니다.
Baseus 65W 2C1A 멀티 포트 GaN 충전기에 대한 분해 리뷰입니다.
나는 Unboxing

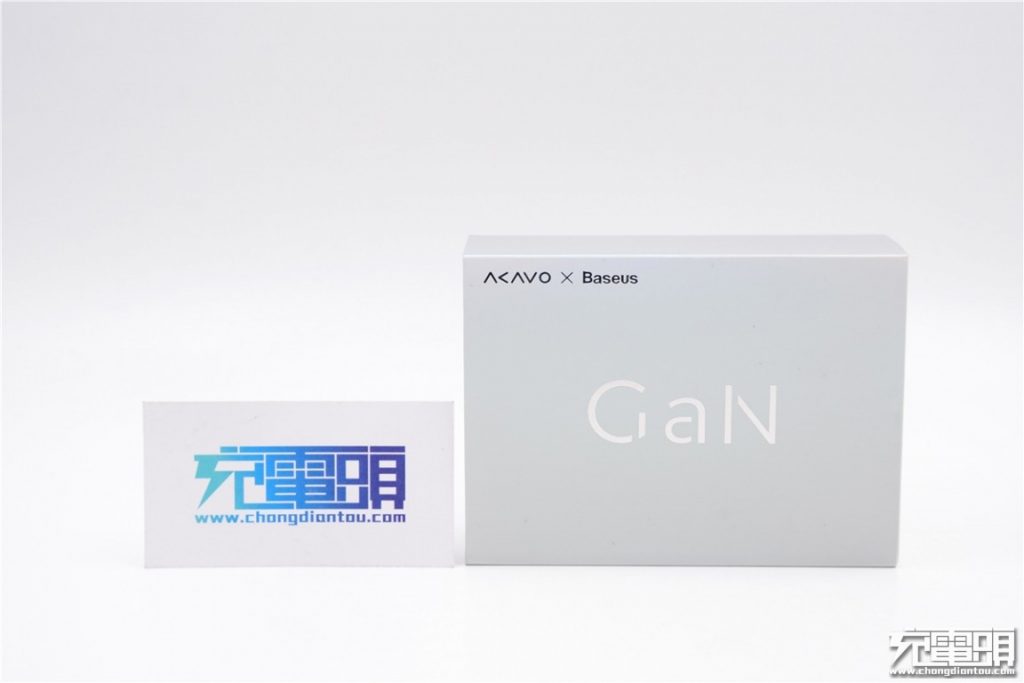

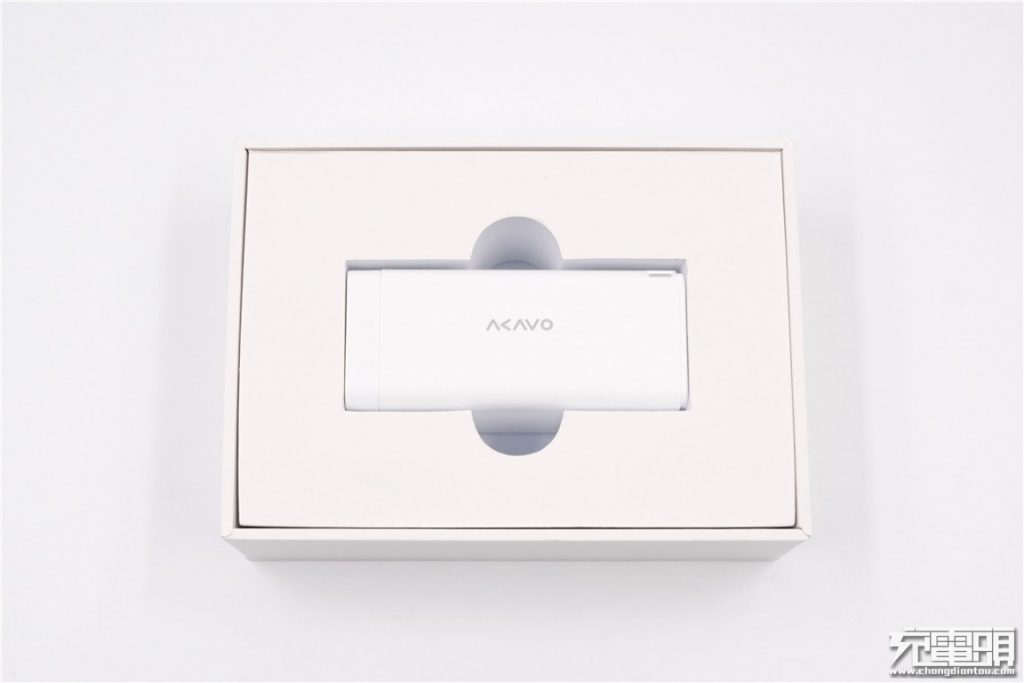

은색의 매끄러운 포장.중국에서 충전기는 Akavo와 Baseus라는 두 브랜드 간의 공동 작업입니다.이 제품은 Akavo에서 처음 출시되었습니다.

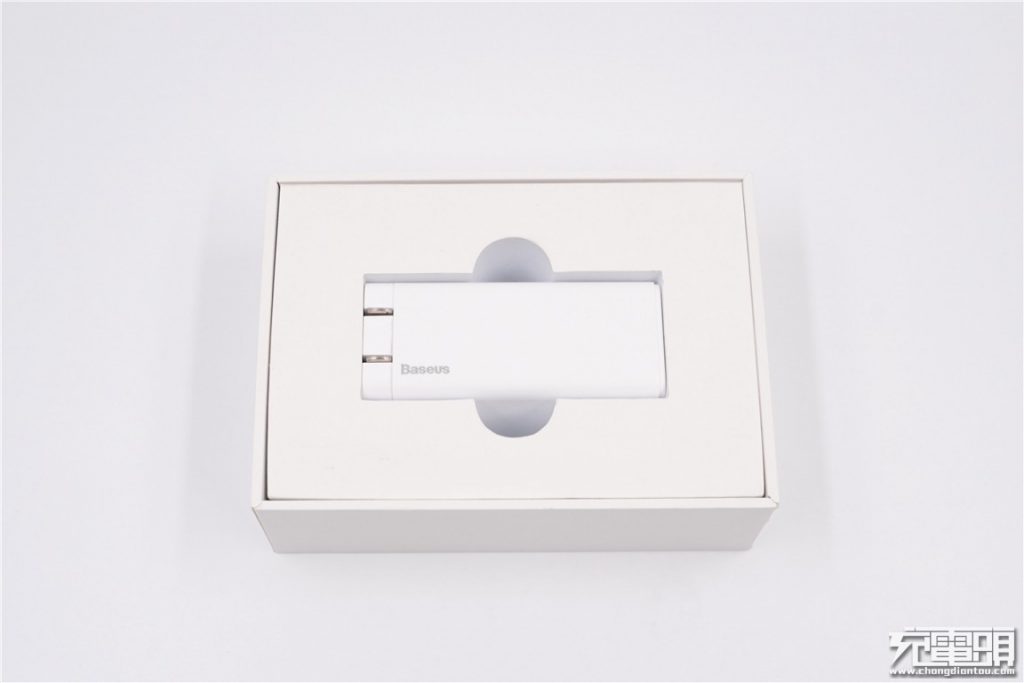

포장은 충전기를 보호하기 위해 폼으로 잘 고려됩니다.
충전기의 Akavo 로고.
반대쪽에 Baseus 로고.

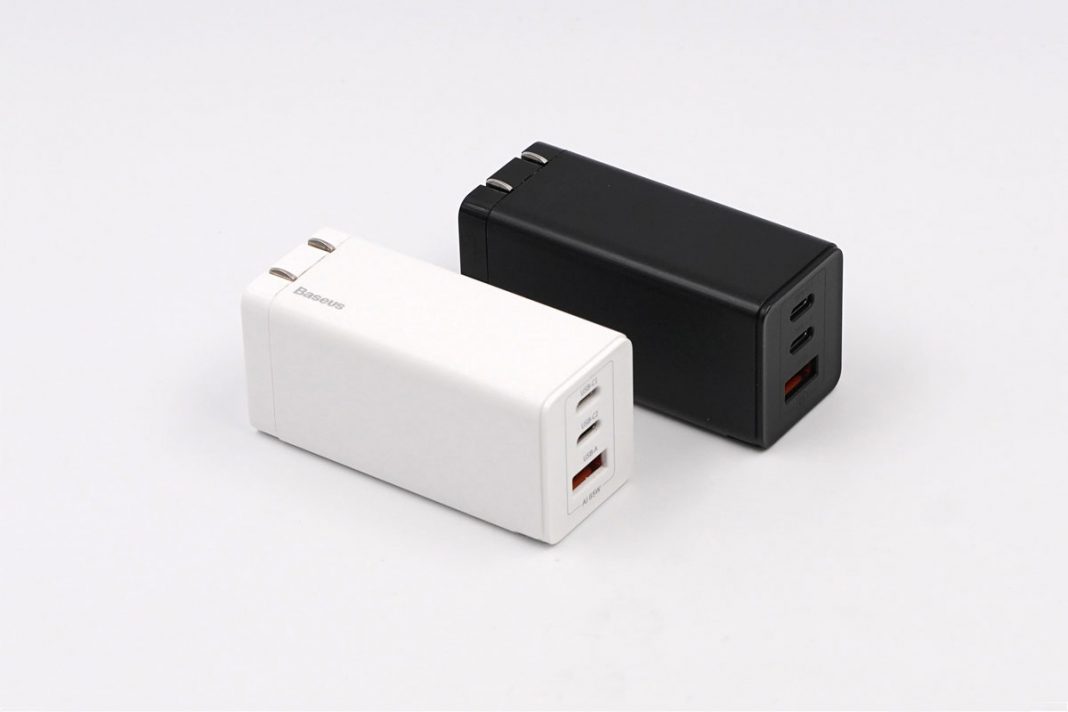

두 가지 색상 옵션 : 흰색과 검은 색.

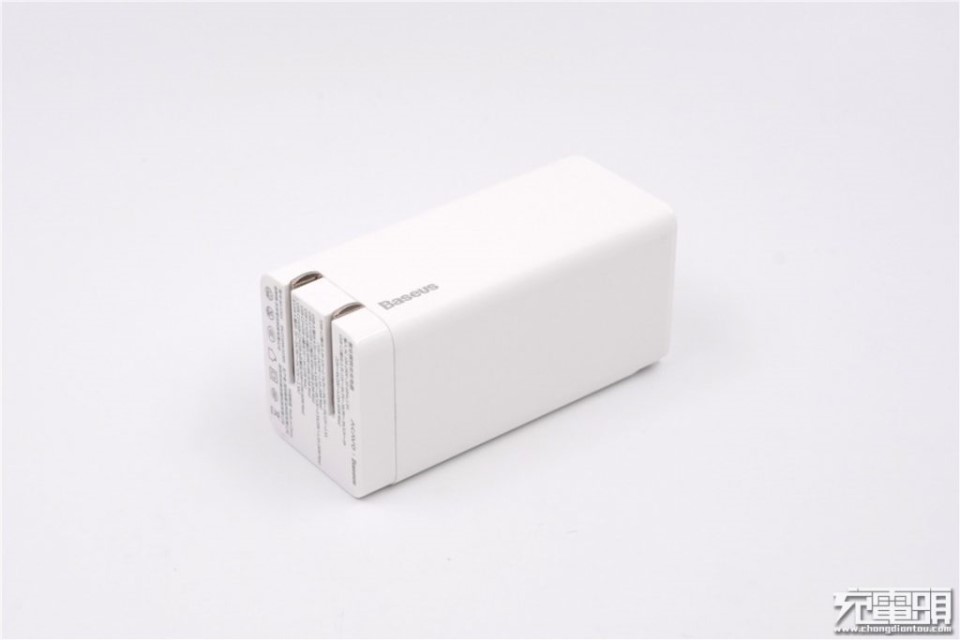

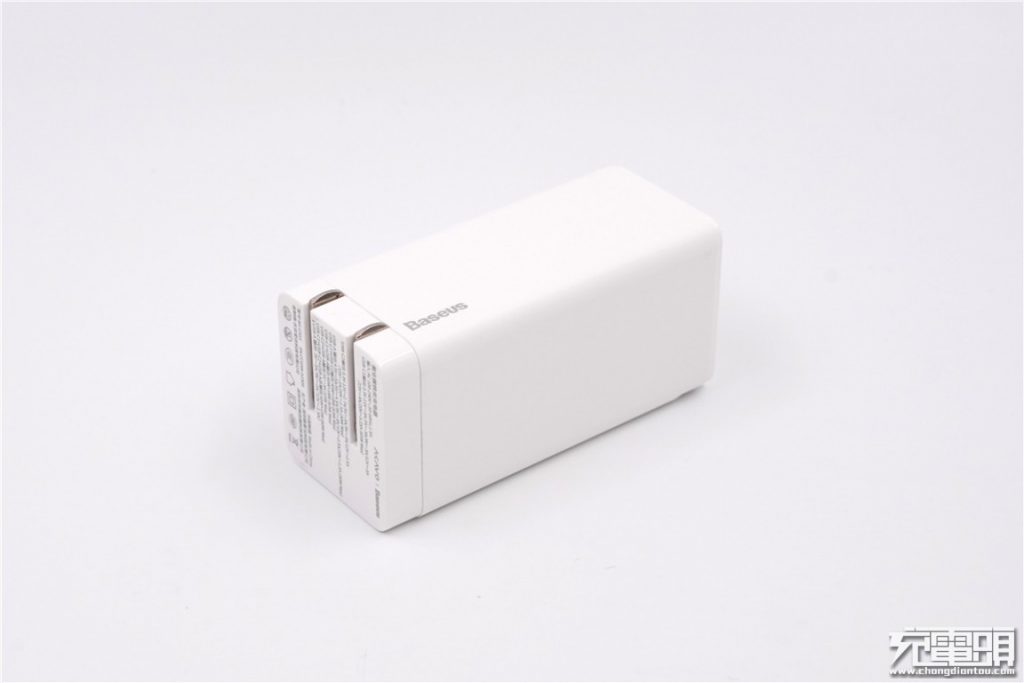

충전기는 무광택 마감 처리 된 PC 재질로 제작되었습니다.손 모양을 개선하기 위해 둥근 모양으로 전체 모양이 날씬합니다.갈래는 접을 수 있습니다.

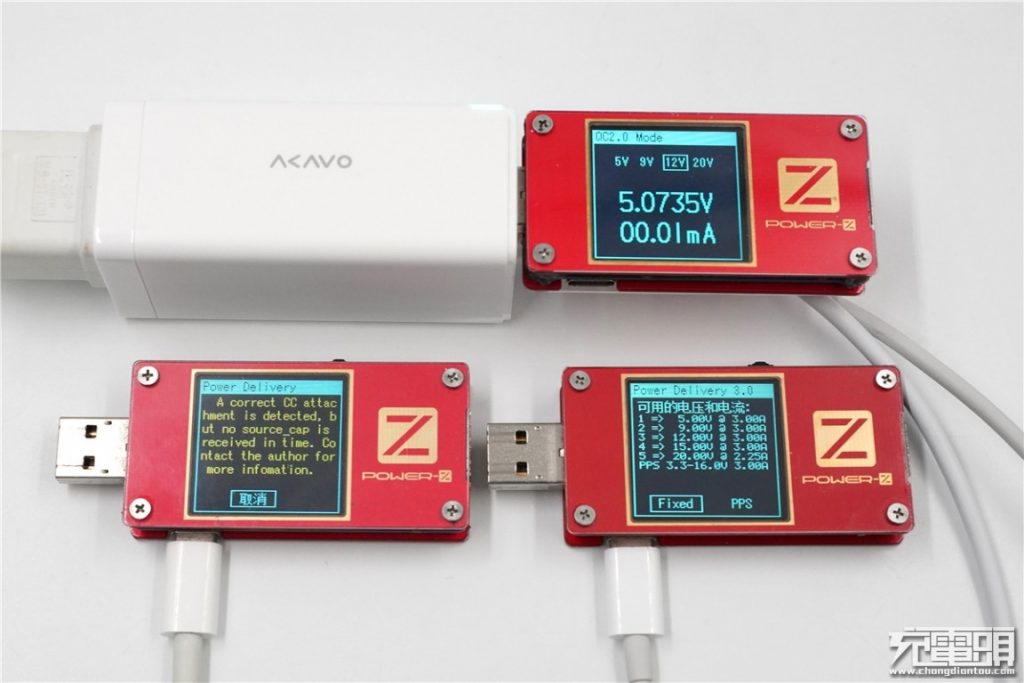

ChargerLAB POWER-Z KT001을 사용하면 USB-A 포트에 Apple 2.4A, DCP, QC 2.0, QC 3.0, AFC, FCP 및 SCP를 포함한 광범위한 충전 프로토콜이 포함되어 있음을 알 수 있습니다.
USB-C1 포트도 마찬가지입니다.

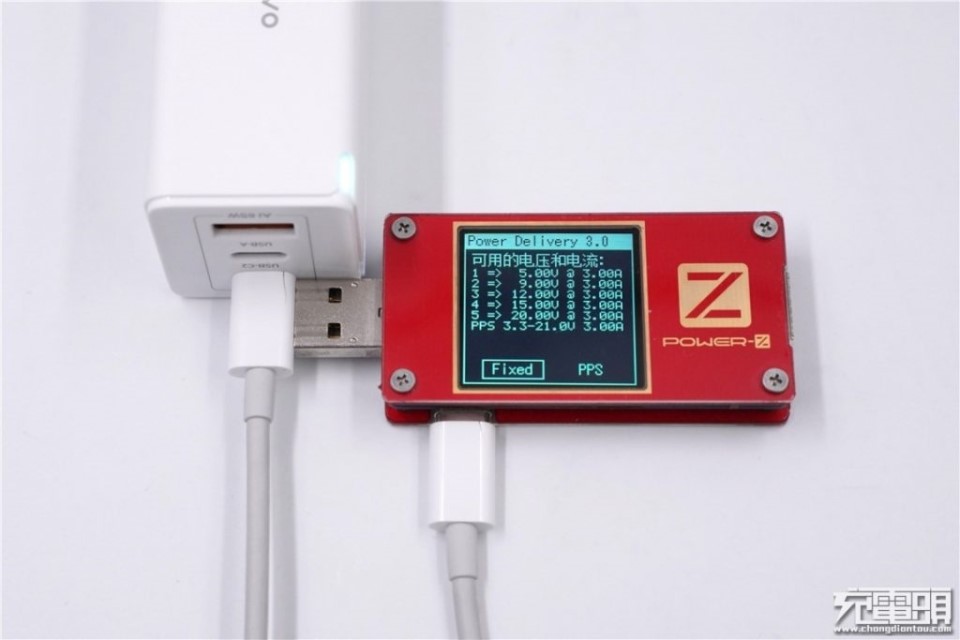

USB-C1 포트는 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 3A PDO 단계 및 3.3V-21V / 3A PPS 단계를 갖춘 USB PD 3.0 PPS도 지원합니다.
Akavo에 따르면, 일부 케이블 문제를 방지하기 위해 USB-C1 포트는 기본적으로 65W 최대 출력을 끕니다 (기본적으로 USB-C1의 경우 최대 60W).65W 출력을 활성화하는 방법은 USB-C2를 꽂고 뽑는 것입니다. 그런 다음 5A E-Marked 케이블을 사용하여 USB-C1 포트에서 전체 65W를 가져올 수 있습니다.
USB-C2 포트는 Apple 2.4A, DCP, QC 2.0, QC 3.0, AFC, FCP 및 SCP도 지원합니다.
USB-C2 포트는 5V / 3A, 9V / 3A, 12V / 2.5A, 15V / 2A, 20V / 1.5A PDO 단계 및 3.3V-11V / 3A, 3.3V-16V / 2A PPS를 갖춘 USB PD 3.0 PPS도 지원합니다 단계.

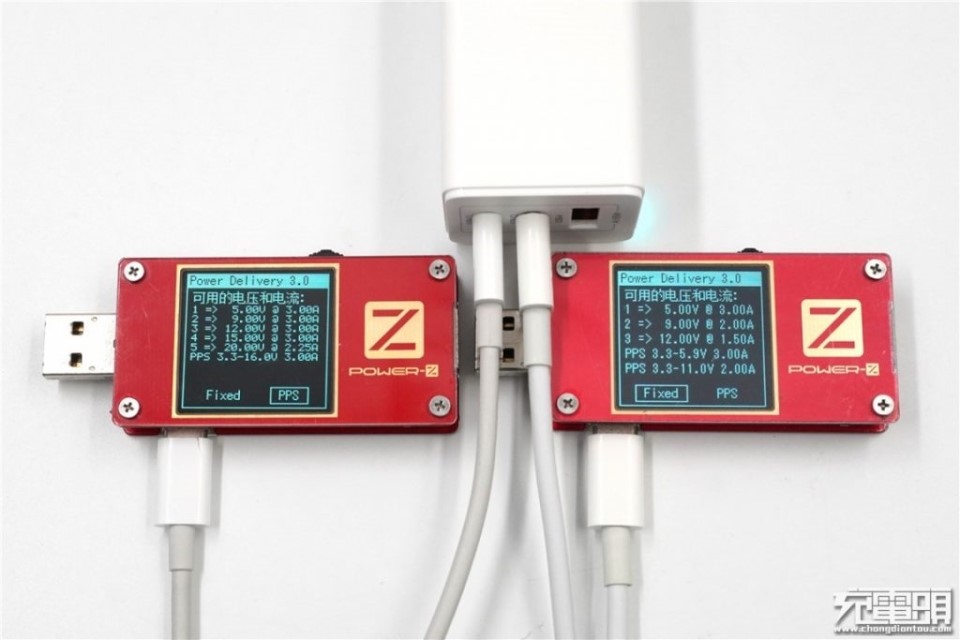

모든 포트가 사용되면 USB-C2 및 USB-A는 5V로 잠기는 반면 USB-C1은 여전히 최대 45W PDO 또는 48W PPS를 출력 할 수 있습니다.
II 테어 다운

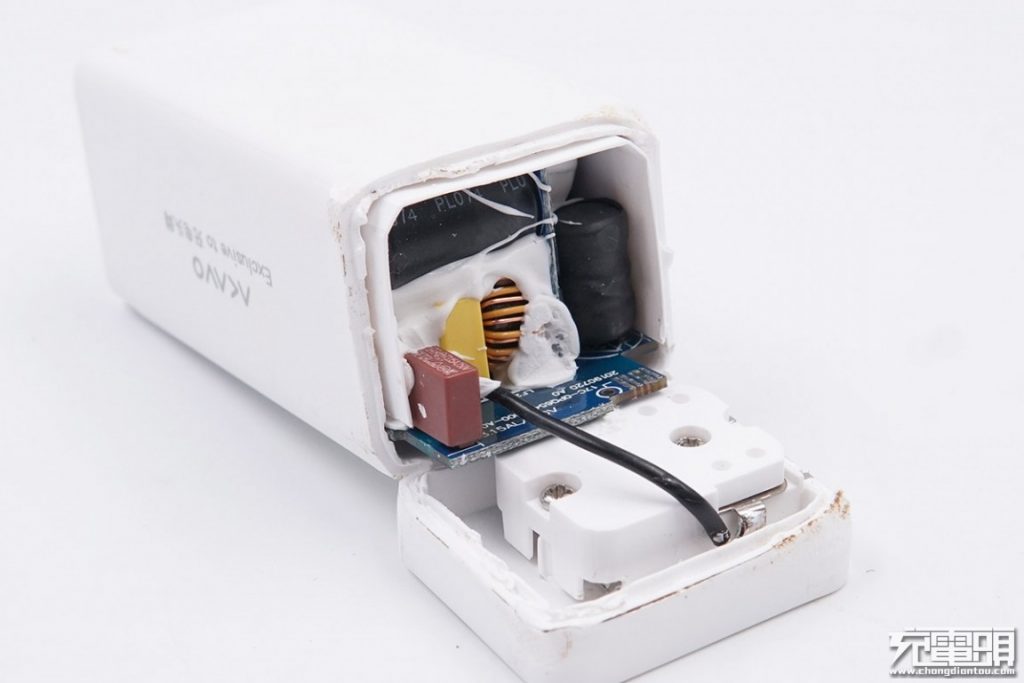

케이싱은 초음파 용접을 사용합니다.AC 단자 쪽에서 열면 AC 핀이 PCB에 연결됩니다.

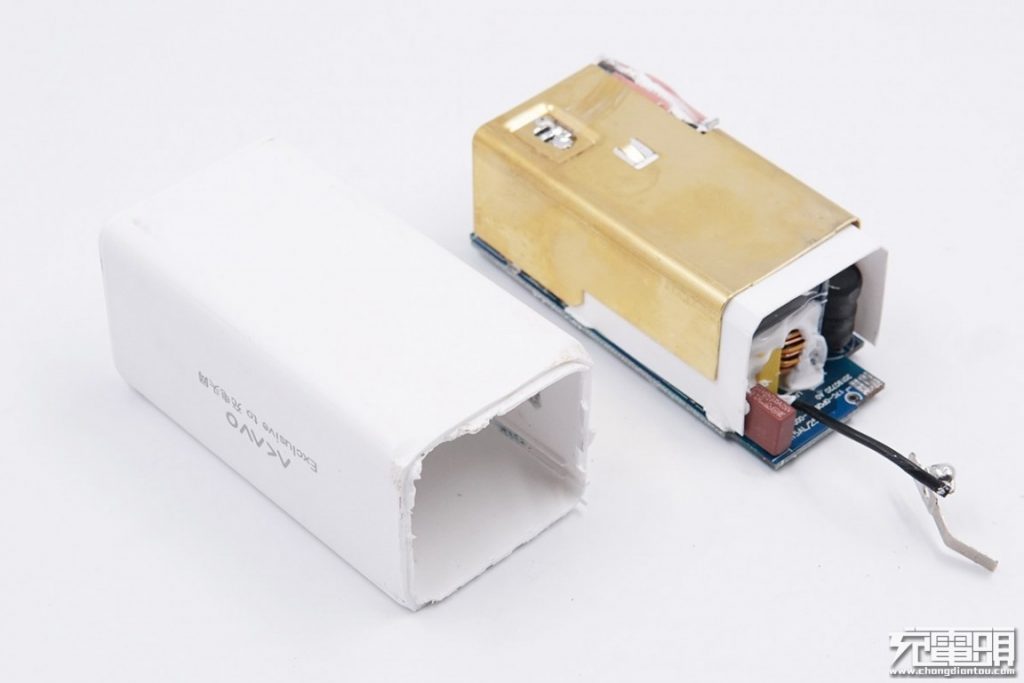

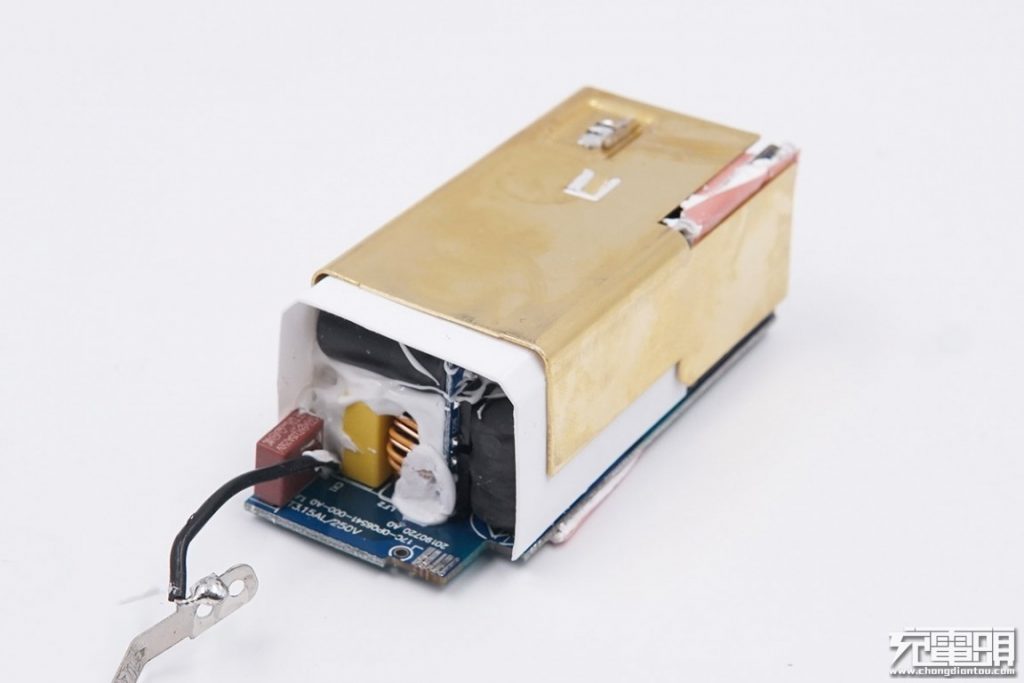

큰 금속 방열판으로 덮인 PCBA 모듈을 빼냅니다.
입력 측면에서 볼 수 있듯이 내부 구성 요소에는 열 실리카 겔이 채워져 있습니다.
PCB 뒷면에 큰 열 패드가 있으며 Baseus 로고가 있습니다.
열 패드를 제거하면 PCB의 1 차측에 메인 컨트롤러 칩과 GaN (질화 갈륨) 칩이 나타납니다.2 차측에는 동기식 정류 제어 칩이 있습니다.중공 형 설계로 1 차측과 2 차측 사이에 충분한 안전 거리가 예약되어 있습니다.옵토 커플러 피드백 칩은 양쪽에 배치됩니다.

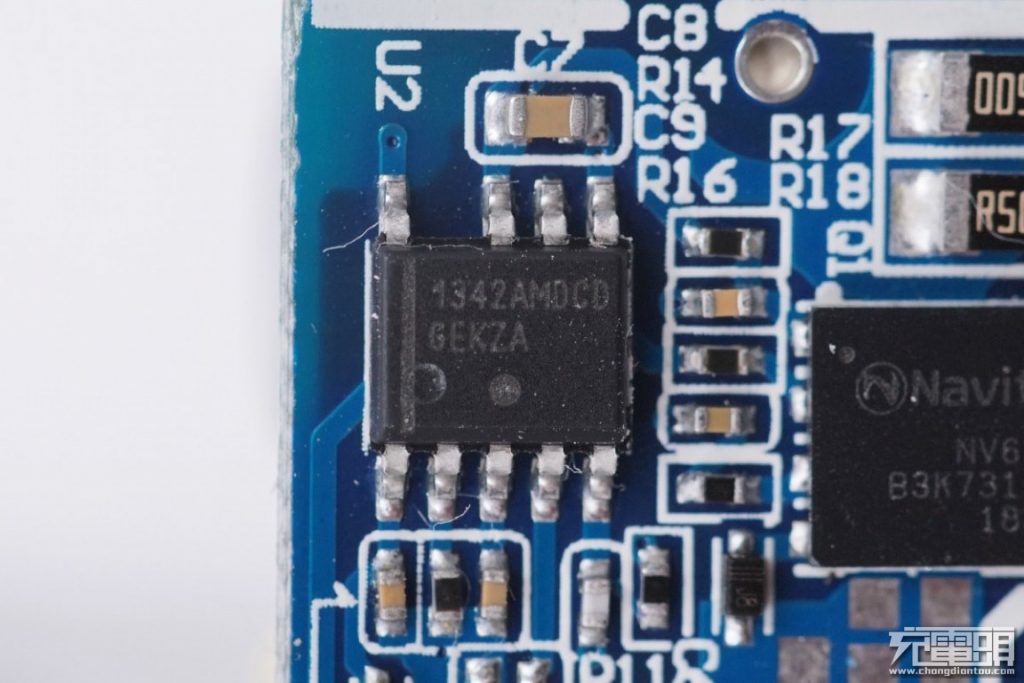

충전기의 메인 컨트롤러 칩은 ON Semiconductor, 모델 NCP1342에서 제공됩니다.
ON Semiconductor NCP1342의 상세 사양.
내장 드라이버, 170mΩ 저항 및 650V 내전압을 갖춘 Navitas Semiconductor의 NV6115 GaN 전원 IC.2MHz 스위칭 주파수를 지원하며 5 * 6mm QFN 패키지로 제공되어 공간을 절약합니다.RAVPower 45W Ultrathin 및 AUKEY 27W PA-Y19내부에서이 칩을 사용하는 것을 보았습니다 .

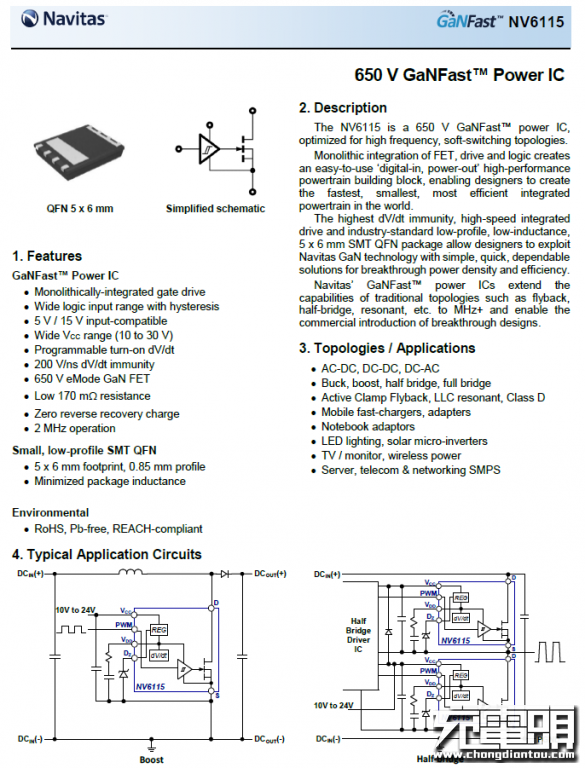

Navitas NV6115의 상세 사양.
문자 코드 IBHJK가있는 2 차 동기 정류 칩은 MPS, 모델 MP6908에서 제공됩니다.
MPS MP6908의 상세 사양.

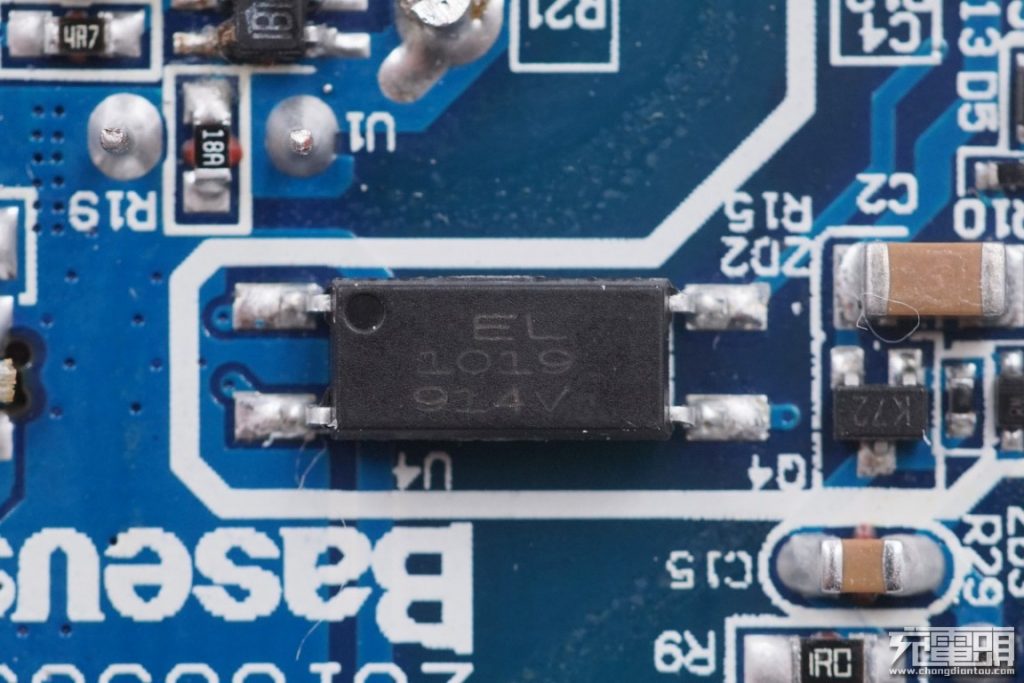

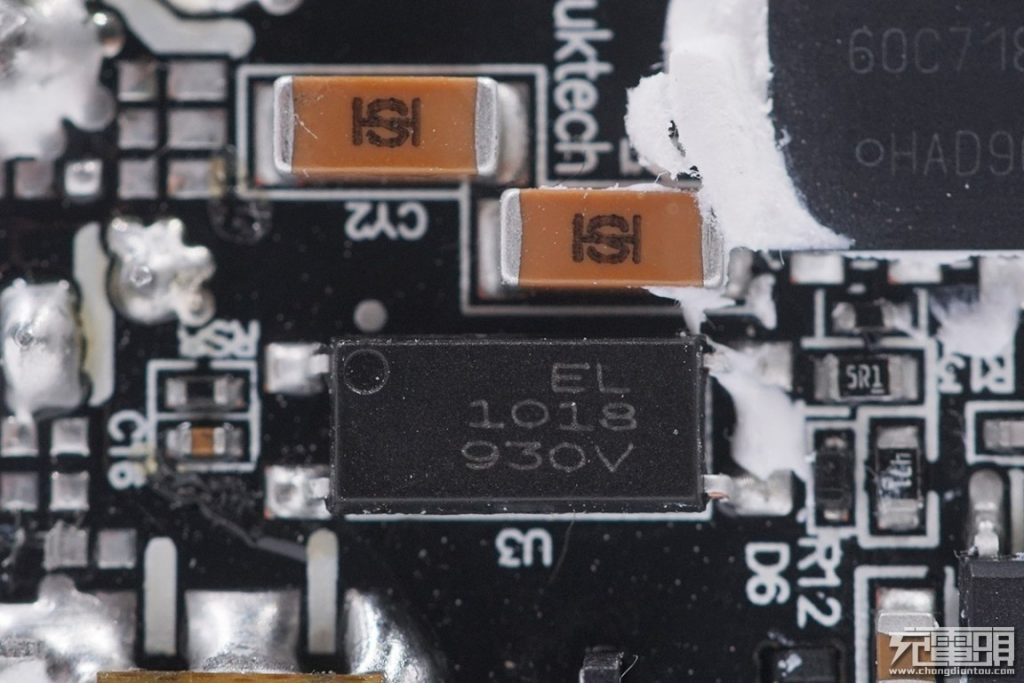

출력 전압 피드백에 사용되는 EL 광 옵토 커플러.

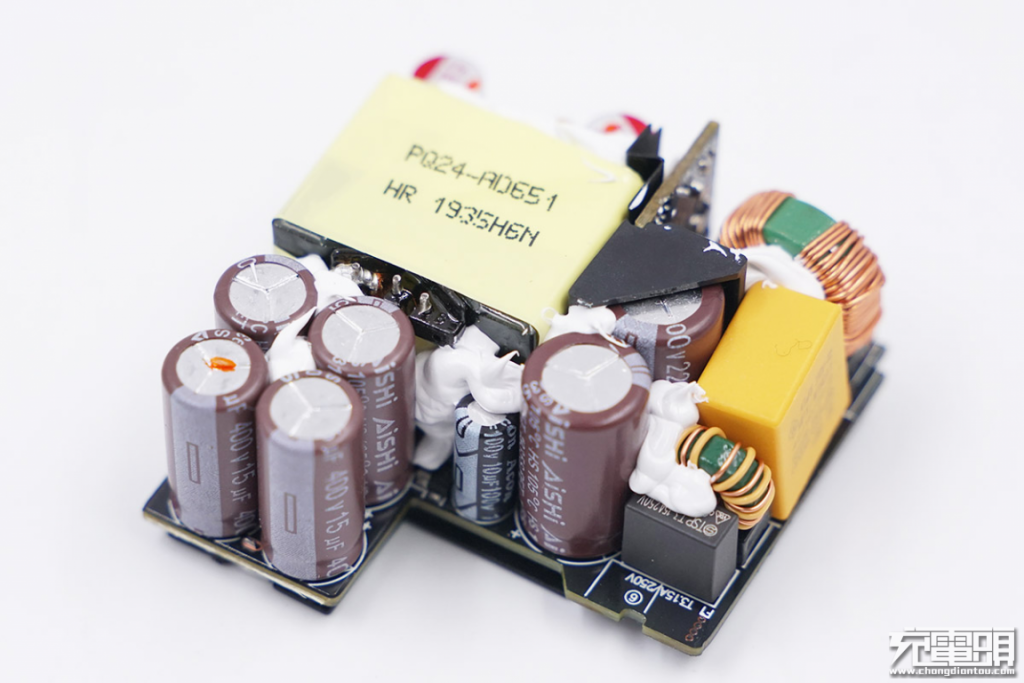

금속 방열판을 제거하십시오.플러그인 컴포넌트는 밀도가 높고 실리콘으로 고정되어 있습니다.입력단에는 여러 개의 필터 전해 커패시터가 있습니다.
측면도, 다른 열 패드.
1 차와 2 차 사이에는 2 개의 간섭 방지 Y 커패시터가 있습니다.2 차측은 2 차측 강압 회로를 사용하며 2 차측 도터 보드는 주 PCB에 수직으로 장착됩니다.
보조 강압 회로 개요.두 칩 각각은 독립적 인 스텝 다운 출력을 완료하기 위해 두 개의 MOSFET과 함께 작동하며 오른쪽 하단 모서리에있는 하나의 MOS는 USB-C 포트의 출력 VBUS 스위치입니다.
iSmartWare SW3516H는 USB-C 포트의 스텝 다운 제어 및 프로토콜 식별에 사용됩니다.SW3516H는 듀얼 포트 고속 충전 애플리케이션을위한 고집적 전원 관리 IC이며 Type-C 및 Type-A의 듀얼 포트를 지원합니다.5A 동기식 벅, PPS / PD / QC / AFC / FCP / SCP / PE / SFCP 고속 충전 프로토콜, PD 100W (20V @ 5A) 최대 출력 전력, CC / CV 모드 및 이중 포트 컨트롤러를 통합합니다.간단한 외부 부품으로 SW3516H는 듀얼 포트 고속 충전 애플리케이션을위한 턴키 고효율 솔루션을 제공합니다.
iSmartWare SW3516H의 상세 사양.

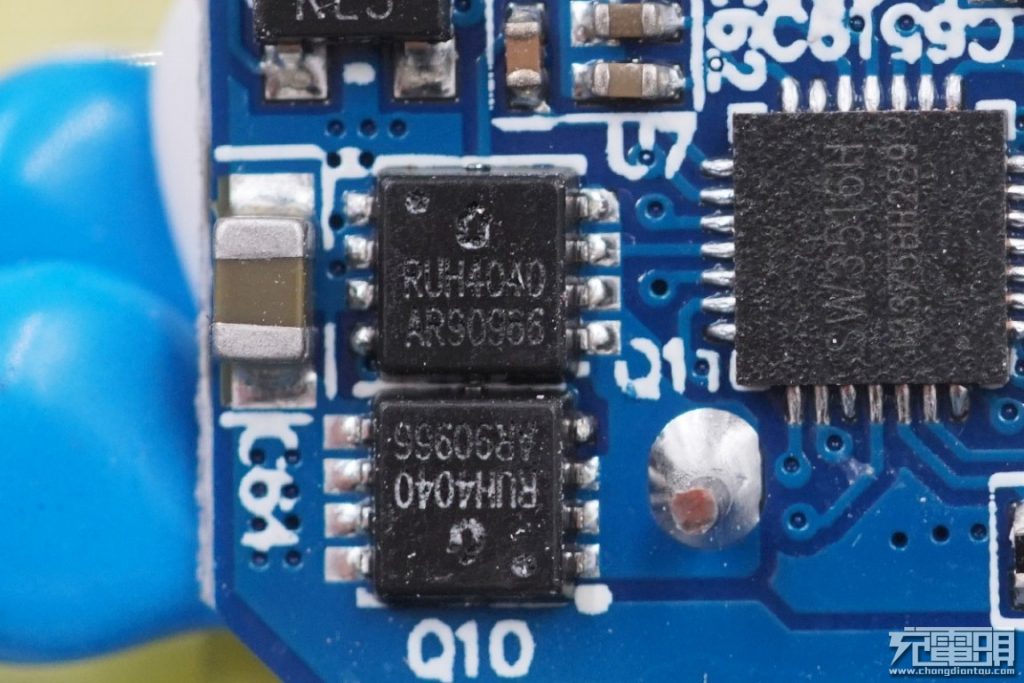

Ruichips의 2 개의 MOSFET, 모델 RUH4040M2

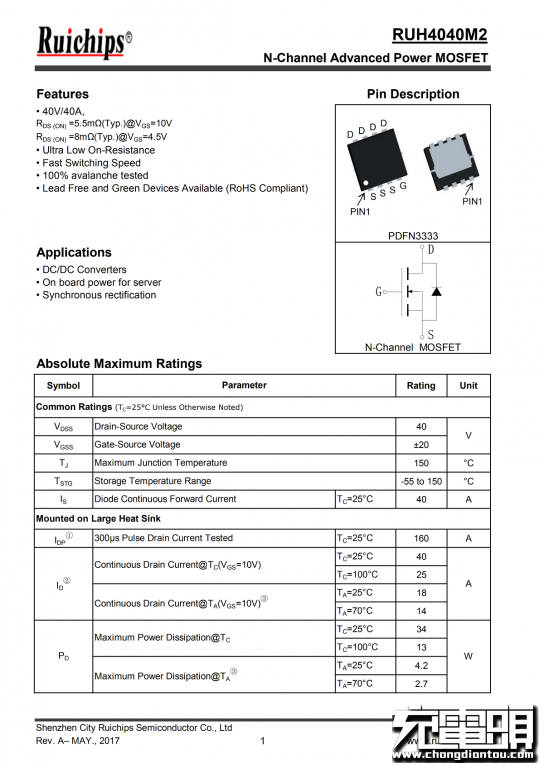

Ruichips RUH4040M2의 상세 사양.
Vanguard Semiconductor의 USB-C 포트 출력 VBUS 스위치, 모델 VS3622DE.5V 로직 레벨 제어 기능이있는 듀얼 N 채널 MOS이며, 여기에서 2 개의 출력 포트를 독립적으로 보호하는 데 사용됩니다.
Vanguard VS3622DE의 상세 사양.
USB-A 포트 및 USB-C 포트의 출력을위한 Ruichips RUH4040M2 2 개가있는 또 다른 iSmartWare SW3516H.

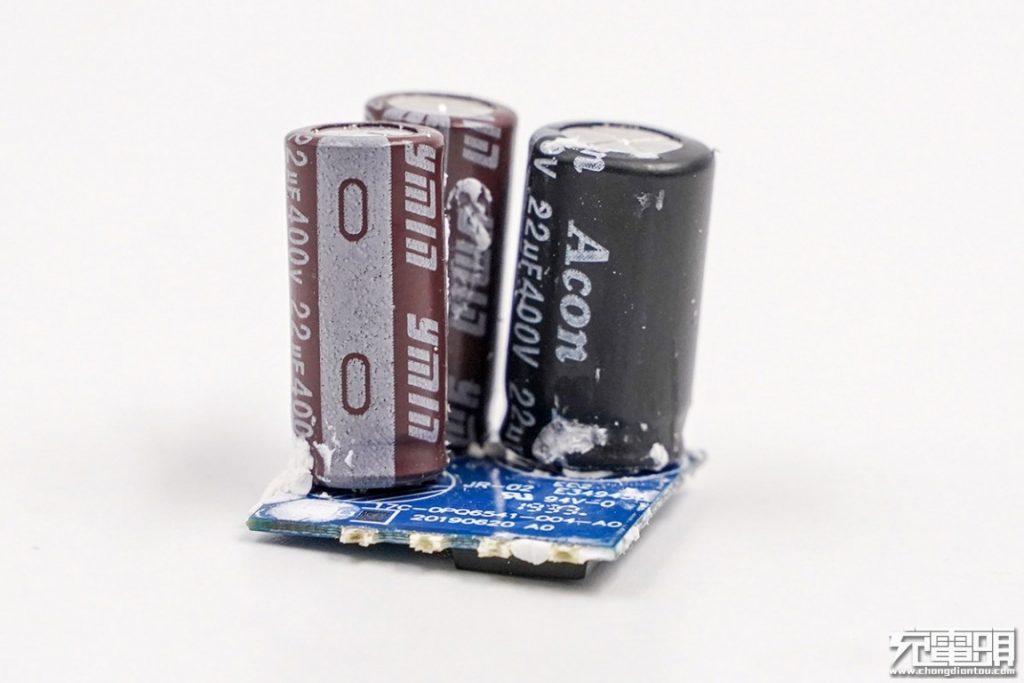

다른 각도에서 보면 공간을 절약하기 위해 세 개의 수평으로 배치 된 알루미늄 전해 커패시터가 단단히 쌓여 있습니다.아시다시피, 변압기는 발열 부품이므로 변압기에 가까운 두 전해 커패시터의 작업 환경은 상당히 요구됩니다.그러나 커패시터는 105 ° C입니다.

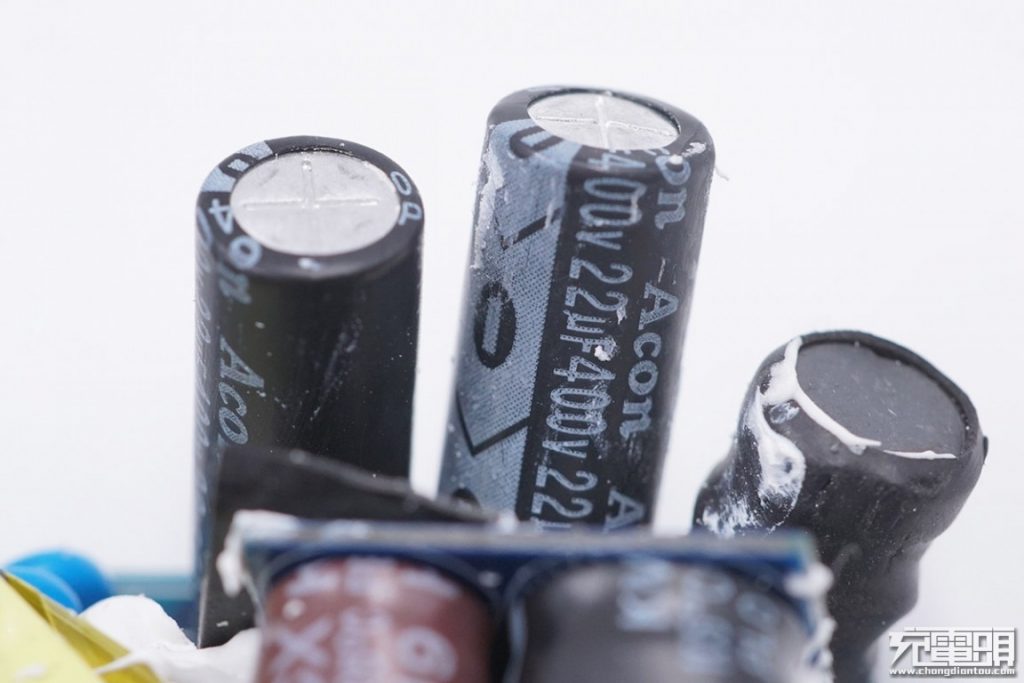

커패시터는 동일한 400V 22μF 사양을 가진 Ymin 및 Acon 제품입니다.
Ymin의 알루미늄 전해 커패시터 중 2 개는 길이가 약 18.53mm, 직경이 8.39mm, 부피가 1026mm3입니다.
Acon의 전해 커패시터는 길이가 약 17.63mm, 지름이 10.26mm이며 부피가 약 1456mm3입니다.
다른 알루미늄 전해 커패시터.
2 개의 전해 커패시터는 Acon, 400V 22μF입니다.따라서 입력 측에서 5 개의 알루미늄 전해 커패시터의 총 용량은 110μF입니다.

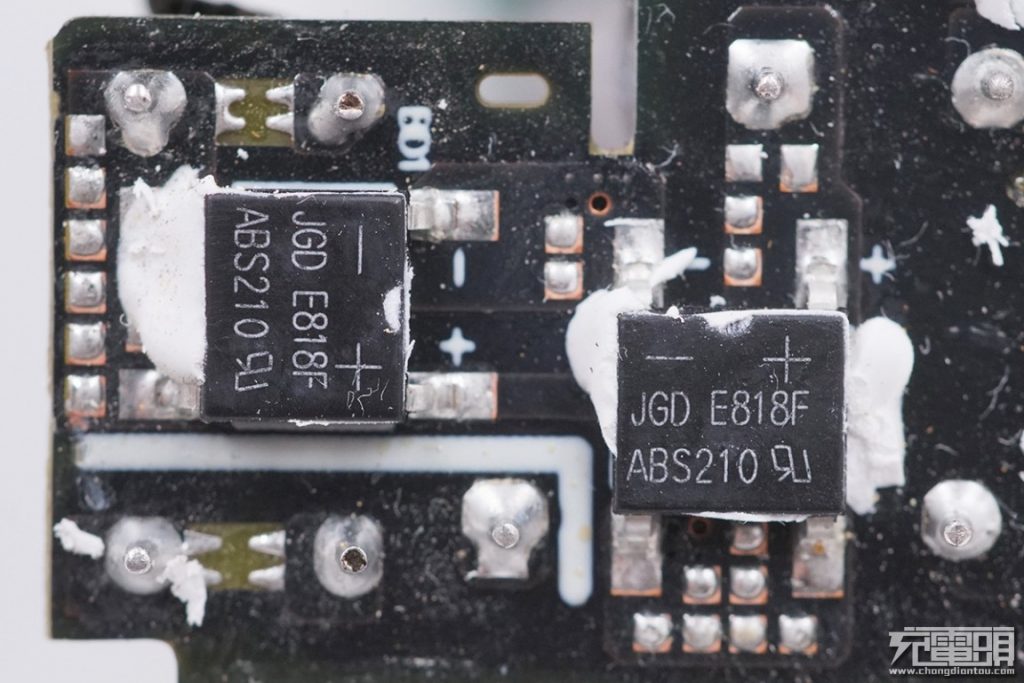

도터 보드의 뒷면에는 두 개의 입력 정류기 브리지가 있으며 열을 줄이기 위해 병렬로 두 개가 있습니다.

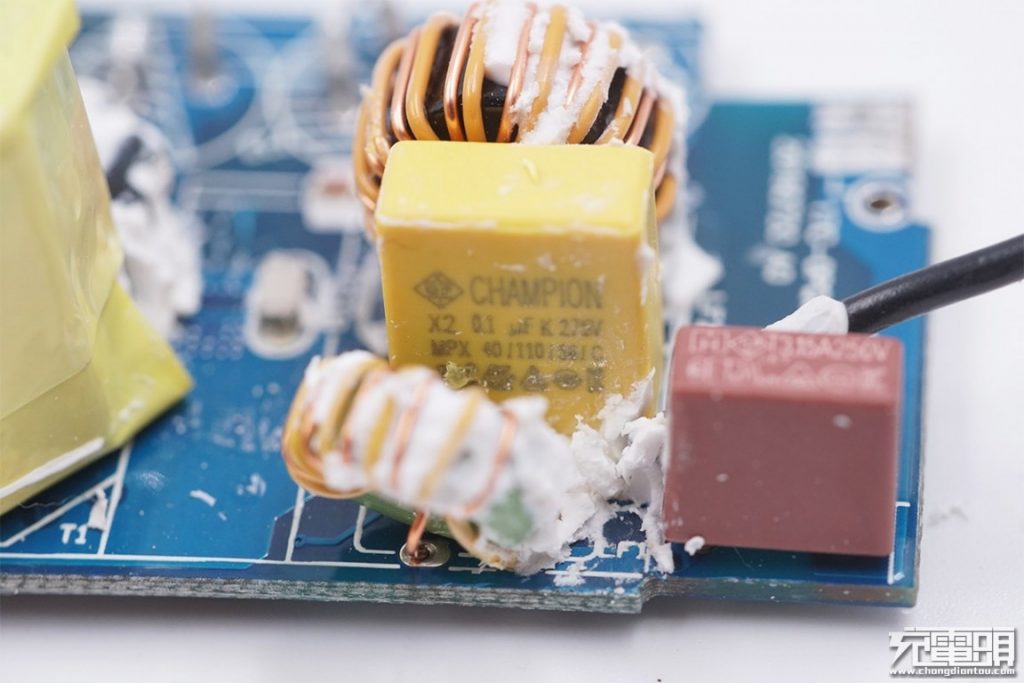

EMI 전자기 간섭을 줄이기 위해 입력 측에 2 개의 공통 모드 초크가 사용됩니다.브랜드 안전 X 커패시터는 Dongguan Champion Electronic Technology Co., Ltd.에서 제조합니다.

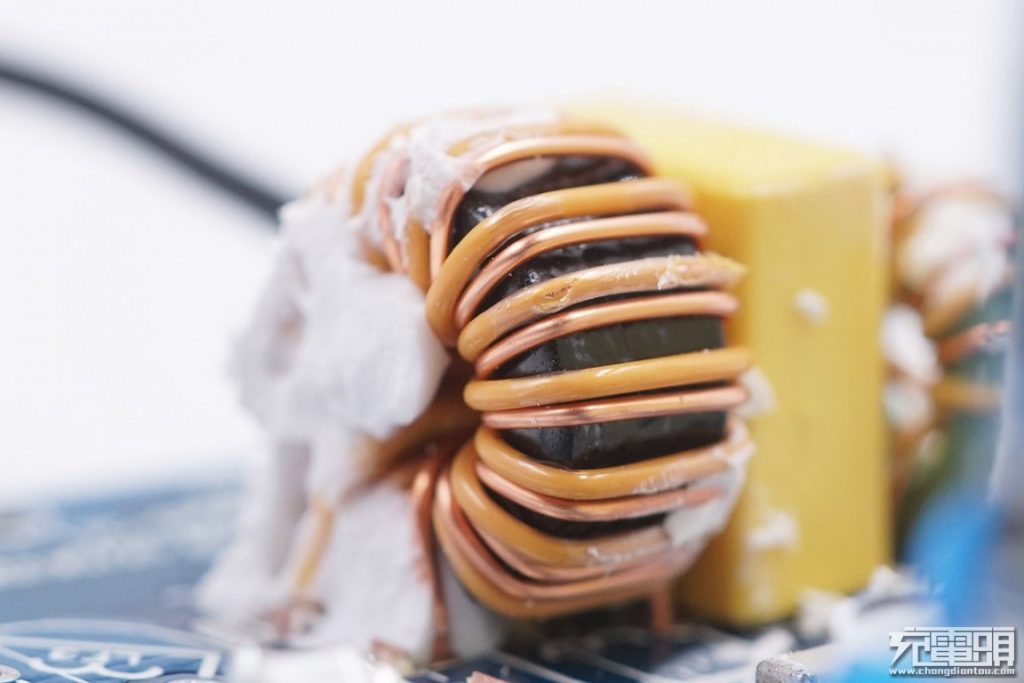

공통 모드 초크의 클로즈업.

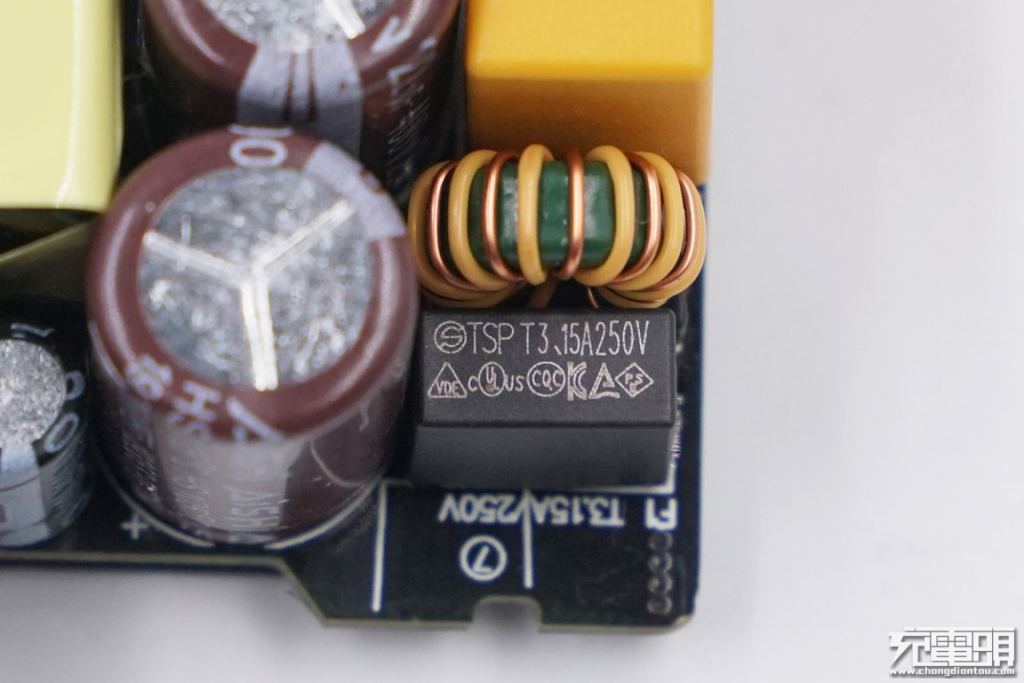

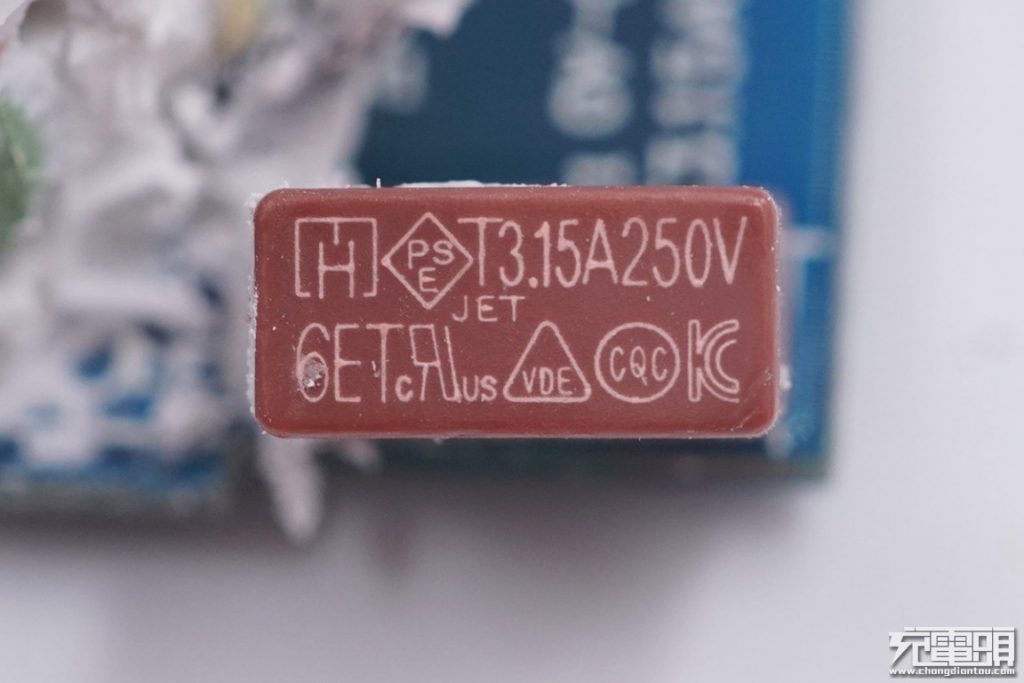

입력 지연 퓨즈, 3.15A 250V.

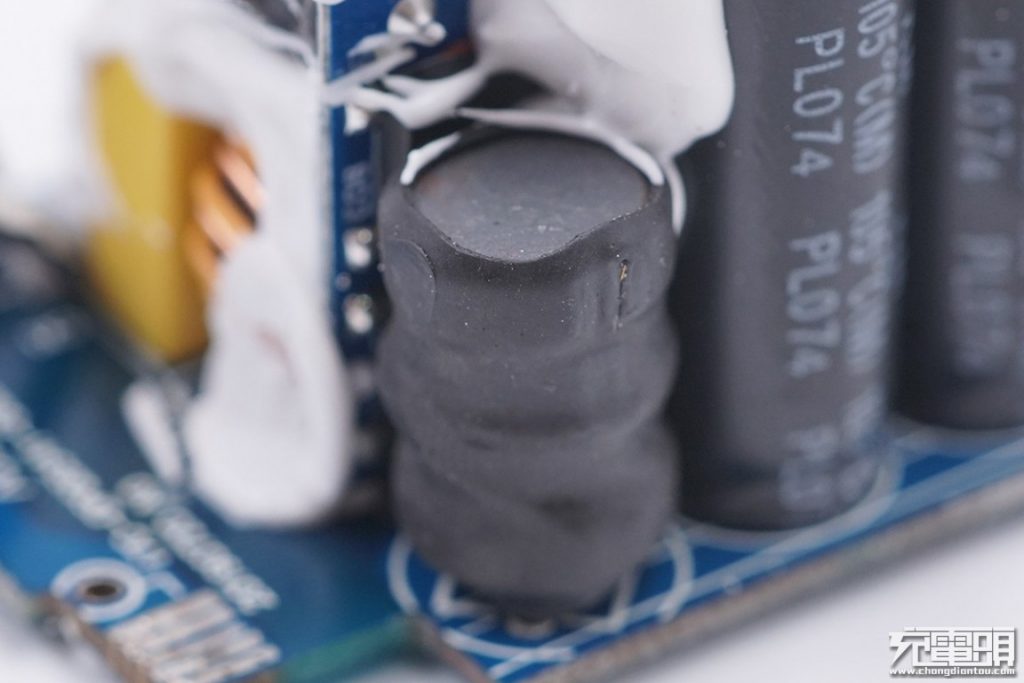

입력 인덕터.
변압기의 클로즈업.
세 포트 모두 해당 도터 보드에 장착됩니다.도터 보드는 메인 PCB 보드에 수직으로 장착됩니다.
USB-A 포트 아래에 또 다른 2 차 동기 정류 MOSFET이 있습니다.

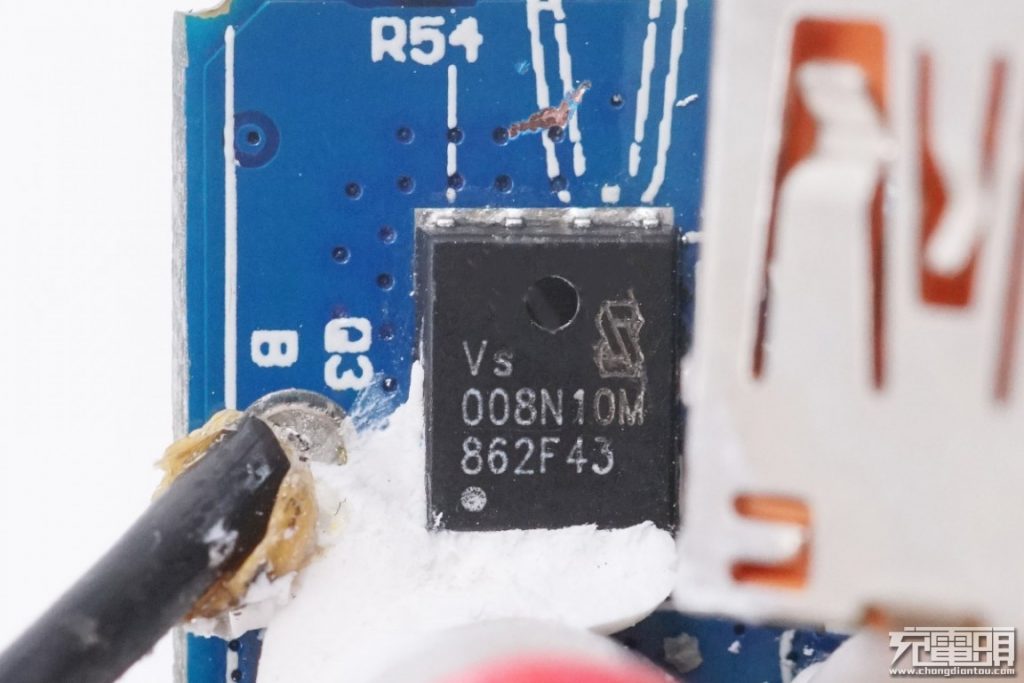

Vanguard VSP008N10MS는 5V 로직 레벨 제어와 함께 2 차 동기 정류 MOS로 사용됩니다.
Vanguard VSP008N10MS의 상세 사양.
2 개의 자기 루프 인덕터는 2 차 스텝 다운을 위해 PCB의 양방향 벅 출력에 사용됩니다.출력 필터링을위한 2 개의 솔리드 커패시터가 있으며 인덕터 아래에 칩이 숨겨져 있습니다.

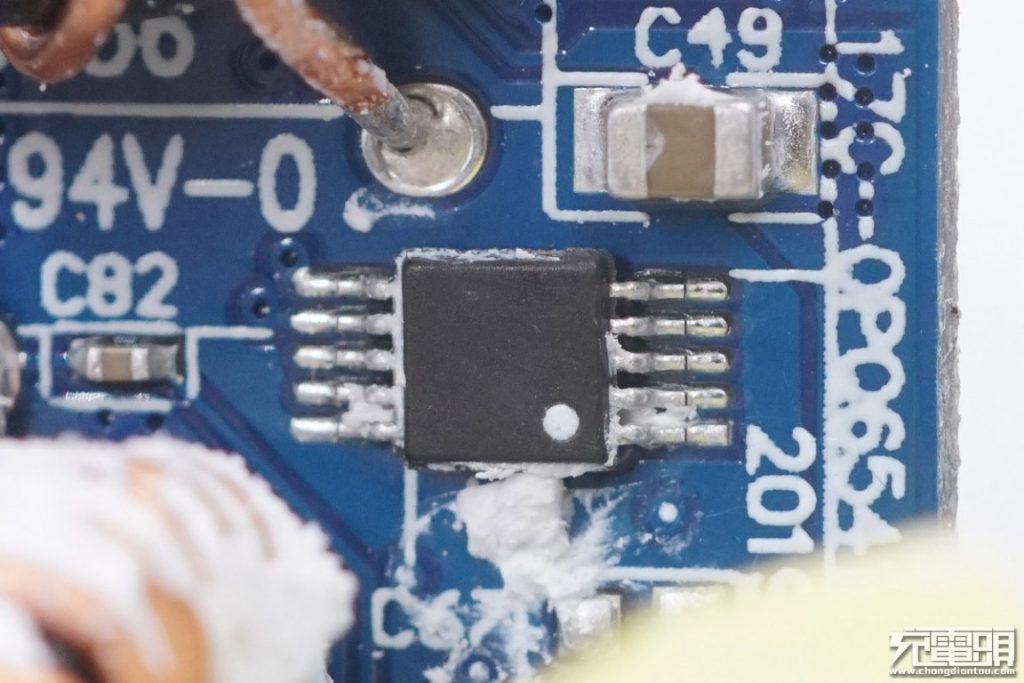

마킹이없는 칩.

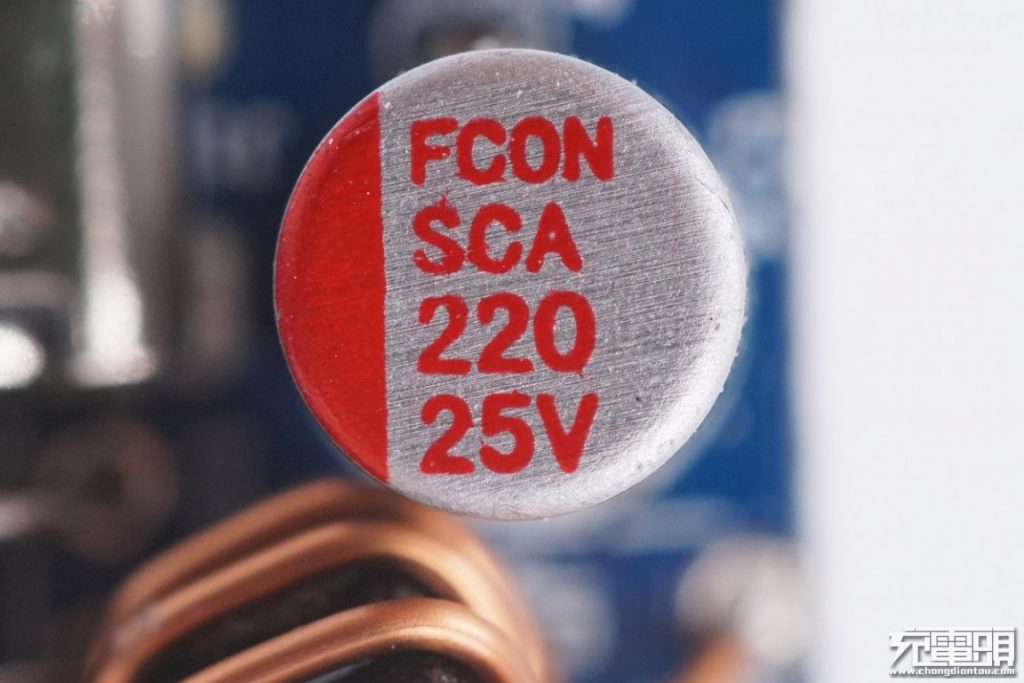

솔리드 커패시터 중 하나는 220μF 25V 사양의 FCON입니다.
다른 하나는 Yunxing의 220μF 25V와 동일한 사양입니다.

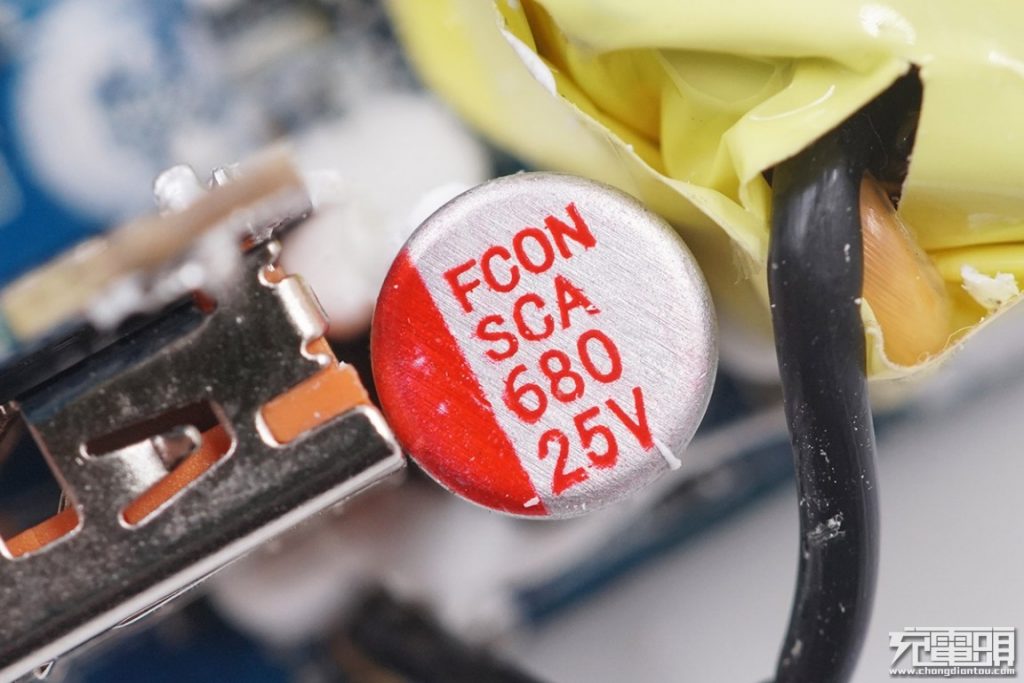

USB-A 포트 옆에있는 견고한 커패시터는 FCON (사양 680μF 25V)에서 제공되며 2 차측 2 차 벅 입력 필터 역할을합니다.

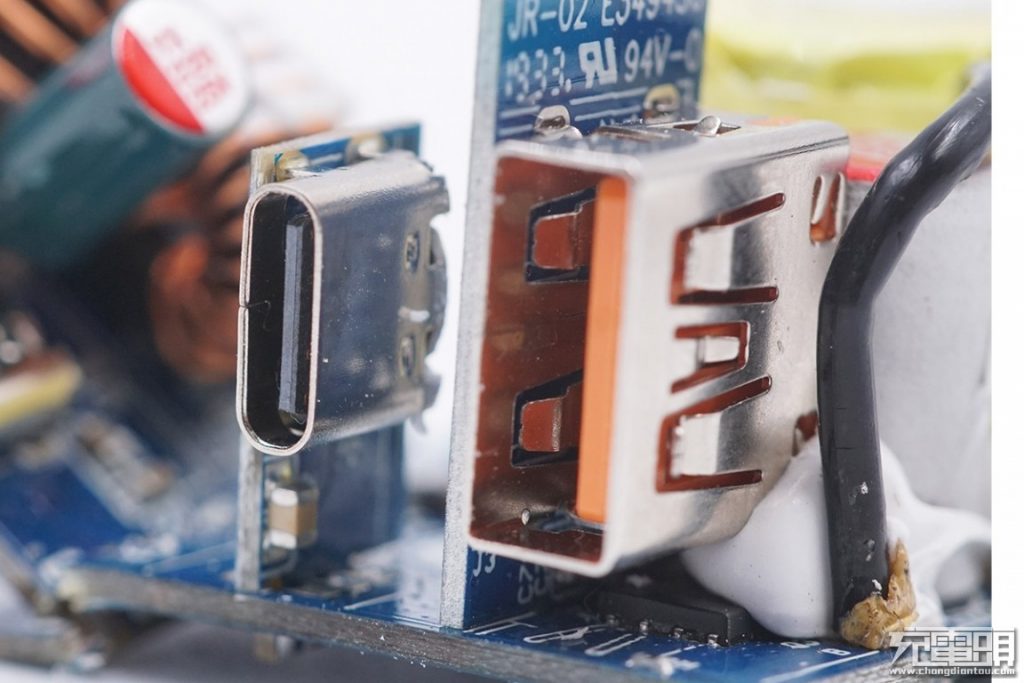

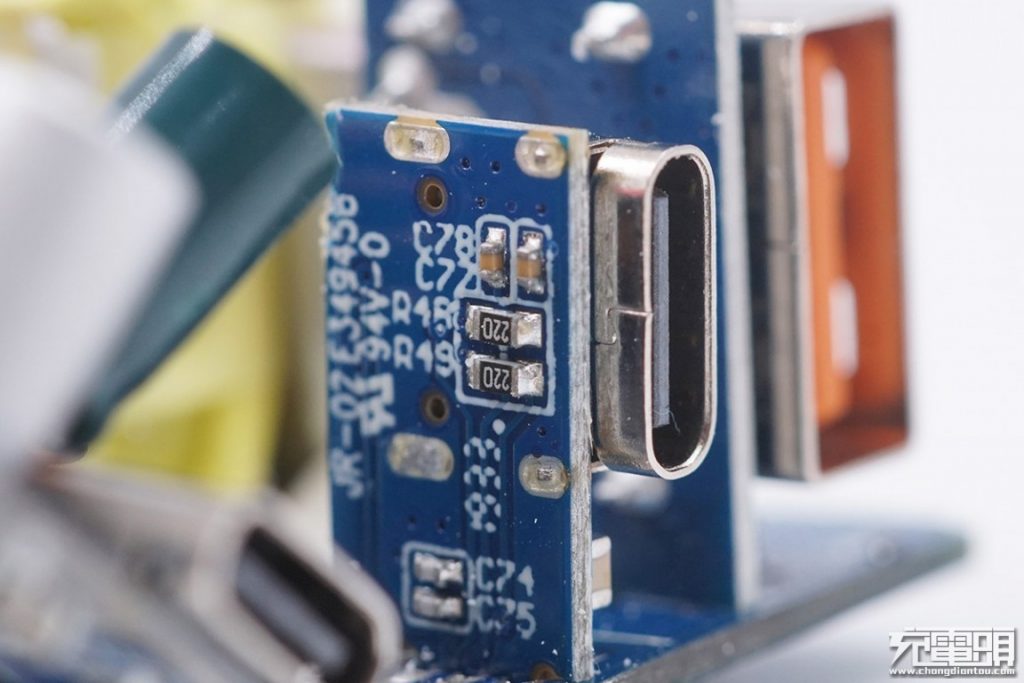

USB-C 포트의 클로즈업.
모든 구성 요소.
IV 결론
Baseus 65W 2C1A 멀티 포트 GaN 충전기는 인상적인 사양을 가지고 있으며 3 개의 포트가 PPS를 포함한 거의 모든 충전 프로토콜을 포함하여 현재까지 최고의 전력 분배 전략을 제공합니다.차세대 멀티 포트 충전기가 컴팩트하고 강력하며 똑똑한 방법을 보여줍니다.
내부에는 충전기에 Navitas NV6115 GaN 전력 IC, ON Semiconductor 컨트롤러 NCP1342 및 iSmartWare SW3516H 멀티 포트 프로토콜 칩을 포함한 최신 구성 요소가 많이 포함되어 있습니다.그러나 전반적인 결과를 개선하기 위해 최적화를 사용할 수있는 몇 가지 세부 정보가 있습니다.
Great news! The @Samsung 45w charger for the Note 10 seems to be a USB-IF Compliant PD3.0 PPS! (Not sure if Certified...) It's a true 45w PD3.0 PPS. No naughty QC3.0/SAFC! :) Even does all the optional/extra APDO 20v@2.25a 9v@5a (3a if 60w cable) correctly! Way to go Samsung!
Yep, they properly set that "PPS Power Limited" bit. And don't REJECT 11v@5a requests. So it checks out! Just need to run USB-IF compliance tests on this... which is really @Samsung 's job. I suspect and hope they did. If so, this is excellent news for the USB-C ecosystem!
USB-C와 완전히 호환 되려면 USB-C가 장착 된 새로운 Android 기기가 필요합니다.
Google은XDA 개발자가얻은 기술 문서에 따라 서비스를 사용하기 위해 Android 기기 제조업체가 따라야하는 새로운 지침을 도입했습니다 .지금까지 살펴본 것 중에서 가장 눈에 띄는 변화 중 하나는 Google에서 USB-C PD 충전기와 호환되는 새로운 Android 기기가 필요하다는 것입니다.
USB-PD는 빠른 충전 속도를 허용하는 USB-C의 개방형 표준입니다.그러나 새로운 표준의 경우와 마찬가지로 일부 제조업체는 독점적 인 고속 충전 방법을 선호하기도합니다.예를 들어, OnePlus 'Warp Charge, Samsung의 Fast Charge 및 기타 기술은 과거 타사 액세서리와 잘 어울리지 않았습니다.광고 속도를 얻으려면 상자에 제공된 충전기를 사용해야했습니다.
XDA Developers는 Android 7 Nougat의 출시를 지적하면서 Google은 개발자가 독점적 인 충전 방법을 싫어한다고 제안했으며 언젠가는 모든 C 형 장치가 표준 C 형 충전기와의 완전한 상호 운용성을 지원해야 할 수도 있다고 제안했습니다. 그것은 아마도 앞으로 나아가야만했다.
ZMI zPower Turbo 65W PD 충전기 (HA712) 심층 테어 다운 검토 : 제약 조건 내의 설계

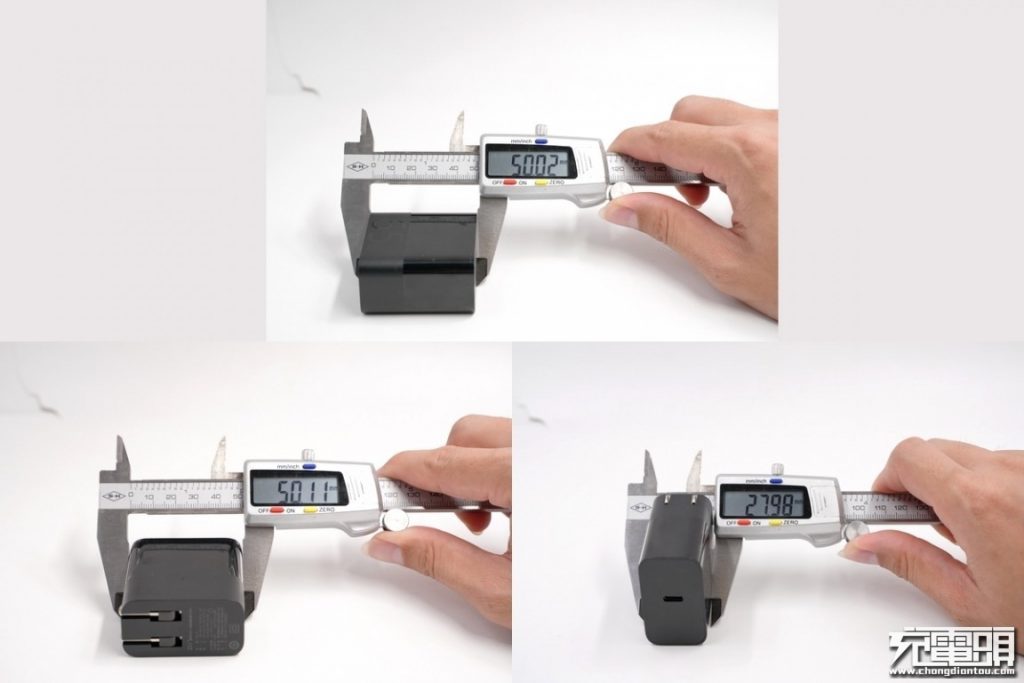

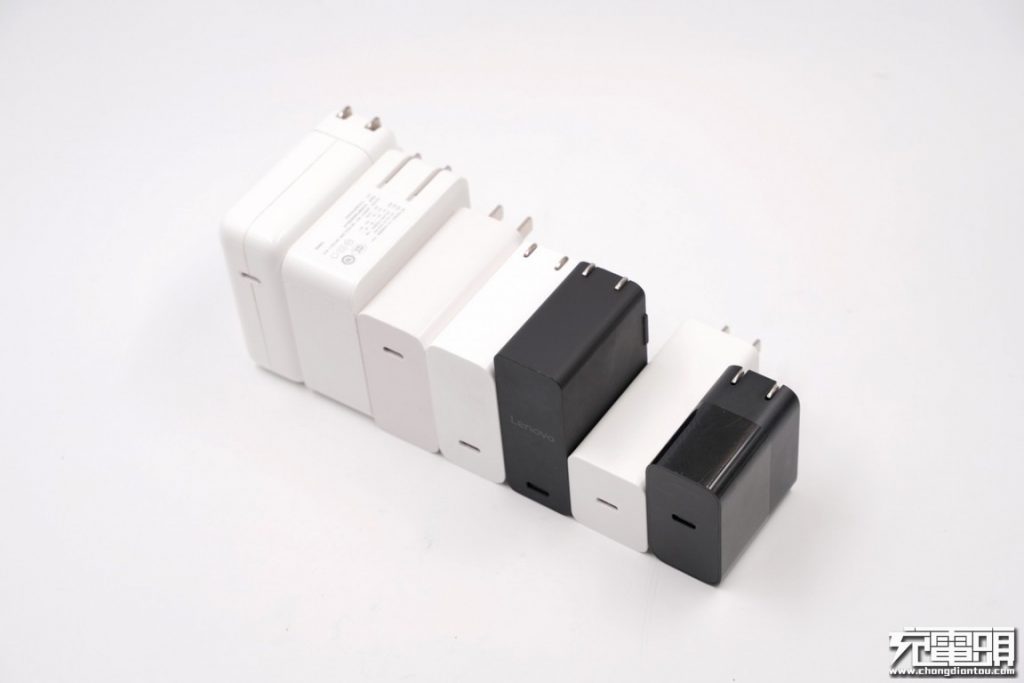

GaN 기술의 발전으로 오늘날 고전력 충전기는 점점 작아지고 있습니다. 그러나 GaN을 사용하지 않고도 충전기를 더 작게 만드는 것이 가능하다는 것을 보여주는 충전기가 있습니다. Innergie 60C와 Lenovo Thinkplus PA65가 두 가지 예입니다. 오늘날 우리는 기존 디자인 인 ZMI zPower Turbo 65W USB-C PD 충전기를 채택한 또 다른 소형 고전력 충전기를 가지고 있습니다.
MacBook Pro Pro 13.3 인치를 충전하면 PD 프로토콜에 따라 19.99V 2.56A 51.28W가 제공됩니다.
III 해체
PCBA가 출력 패널에서 열리면 케이스에 단단히 부착되어 직접 제거 할 수 없습니다. 당신이 이미 우리의 분해를 많이 읽는다면 내부의 엿볼 때 고품질 충전기라고 말할 수 있습니다.

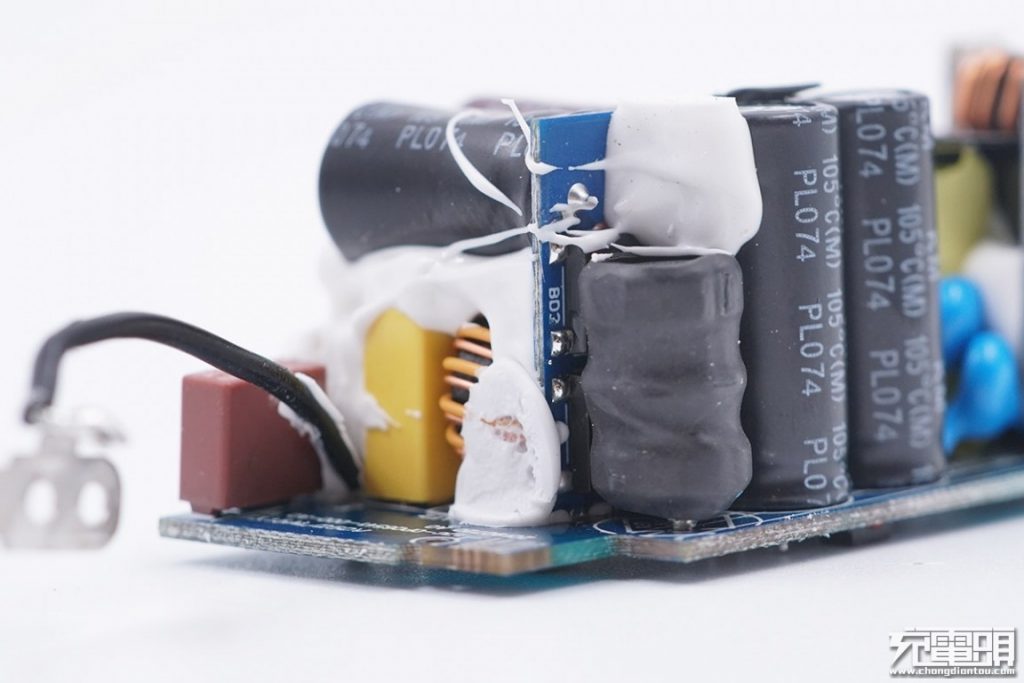

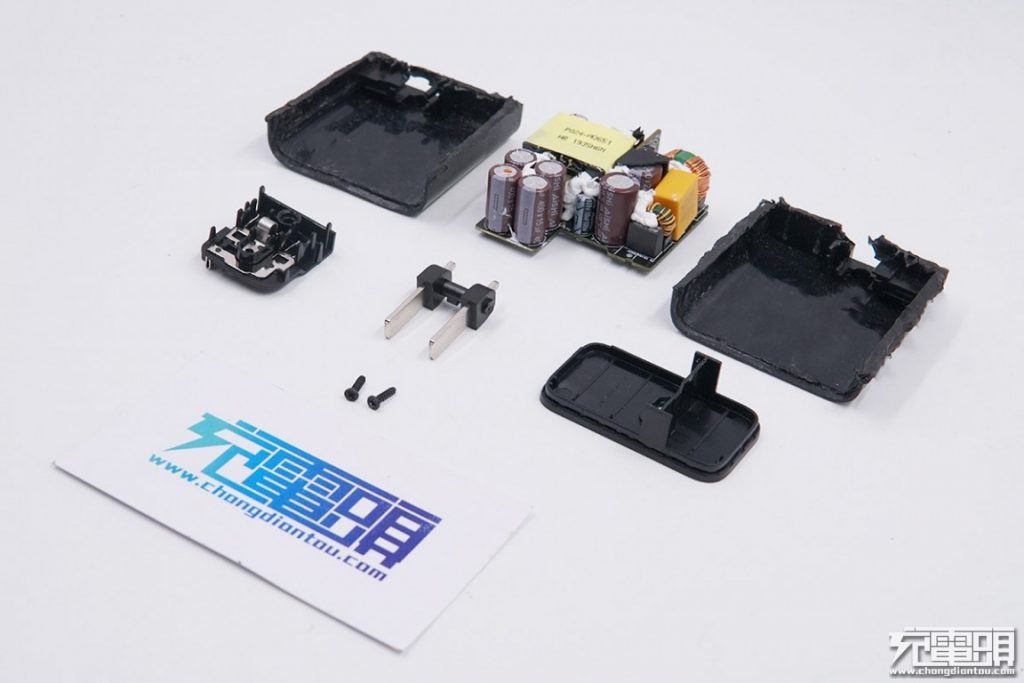

내부 PCB 보드를 꺼내려면 외부 케이싱을 잘라야합니다. 내부 PCB 보드의 레이아웃은 구성 요소 사이에 흰색 접착제가 채워져 매우 단단하지만 구성되어 있음을 알 수 있습니다. 입력단에는 X 커패시터, 인덕터, 시간 지연 퓨즈 및 기타 구성 요소와 두 가지 크기의 6 개의 전해 커패시터가 채워져 있습니다.
입력 지연 퓨즈, 3.15A 250V.

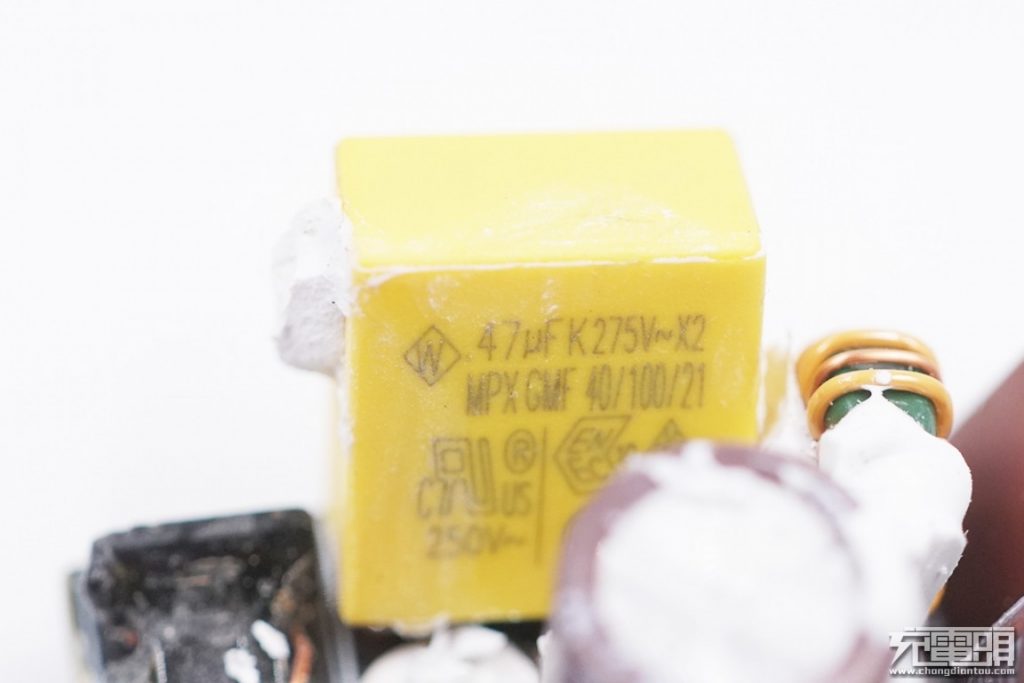

X 커패시터, 0.47μF

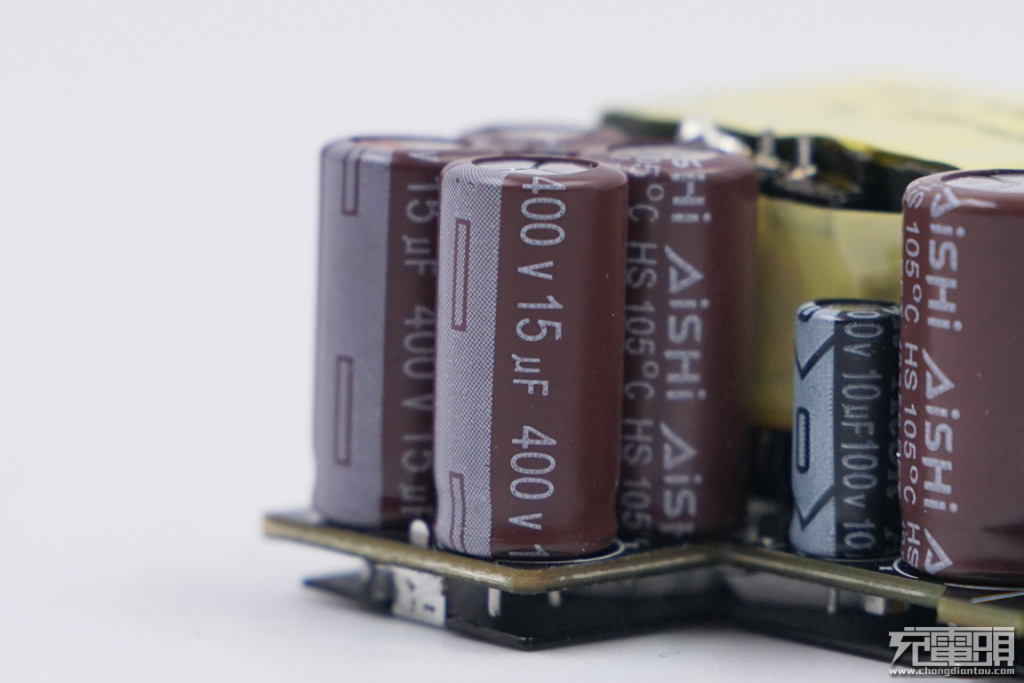

6 개의 전해 커패시터는 모두 AiSHi (중국 최대 전해 커패시터 제조업체 중 하나)의 제품입니다.
4 개의 더 작은 전해 커패시터, 15μF 400V.
두 개의 더 큰 전해 커패시터, 22μF 400V, 총 6 개의 총 104μF.

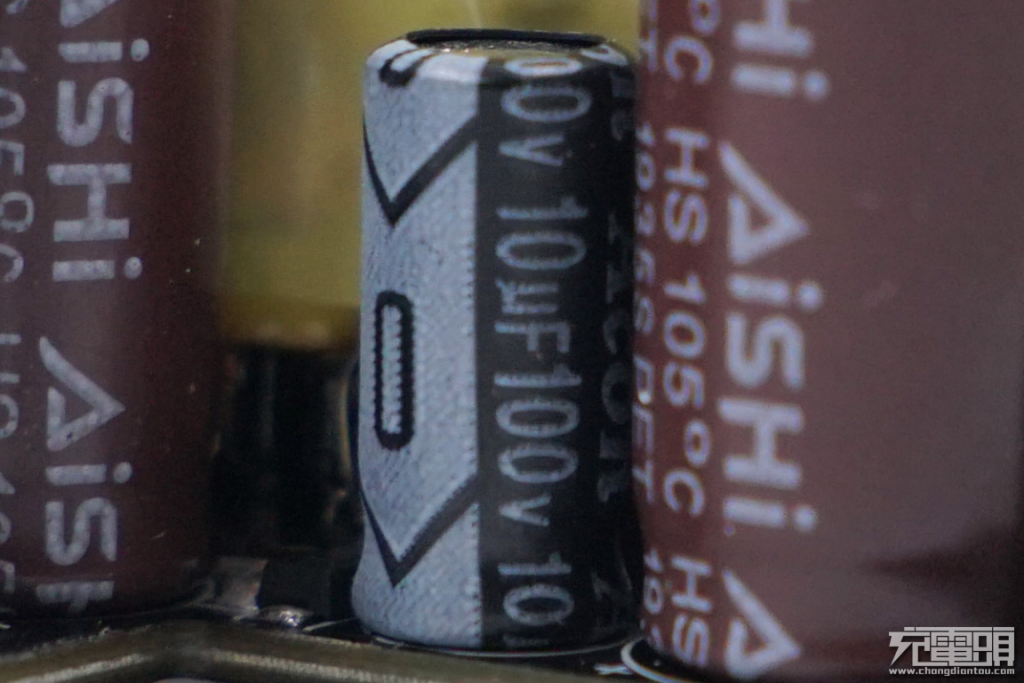

PWM 칩 전원 커패시터, 10μF 100V.
USB-C 포트는 메인 제어 PCB에 수직으로 납땜 된 도터 보드에 납땜됩니다. 왼쪽 PCB 보드는 여분의 절연 보드로 절연되어 있습니다 (절연 보드는 외부 케이싱과 통합됨). 오른쪽에는 2 개의 출력 필터링 된 고체 커패시터가 있습니다.

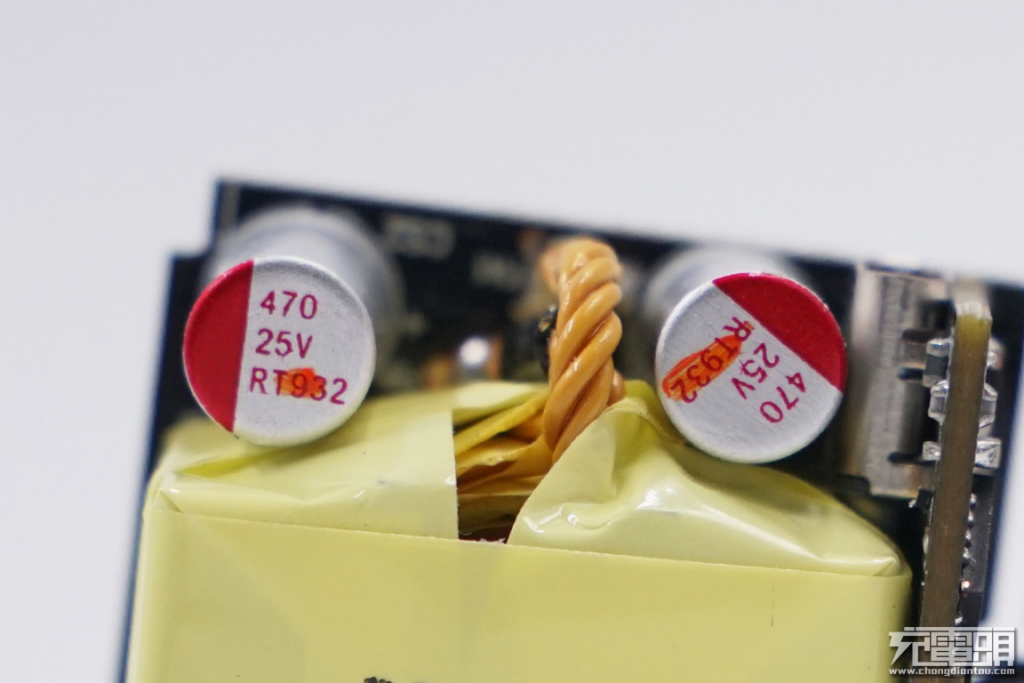

2 개의 솔리드 스테이트 필터 커패시터 (470μF 25V)와 변압기는 여러 절연 와이어를 사용하여 안전을 보장합니다.

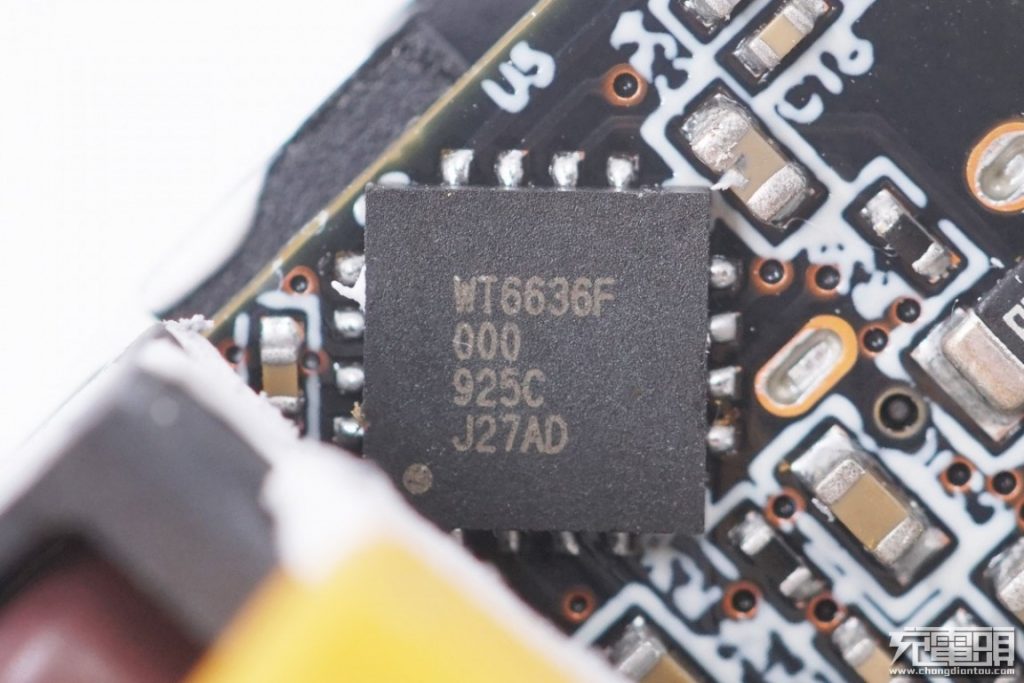

Weltrend WT6636F는 USB-C 인터페이스 컨트롤러로 사용됩니다. USB-IF USB PD3.0 (PPS)에 의해 인증 된 프로토콜 칩 (TID No. 1080018)이며 65W Lenovo Thinkplus“립스틱”충전기 내부에서 볼 수 있습니다 .
Vanguard Semiconductor VS3618AE는 USB-C 출력 포트의 VBUS 스위치로 사용됩니다.
Vanguard Semiconductor VS3618AE의 상세 사양.
USB-C 포트의 클로즈업.

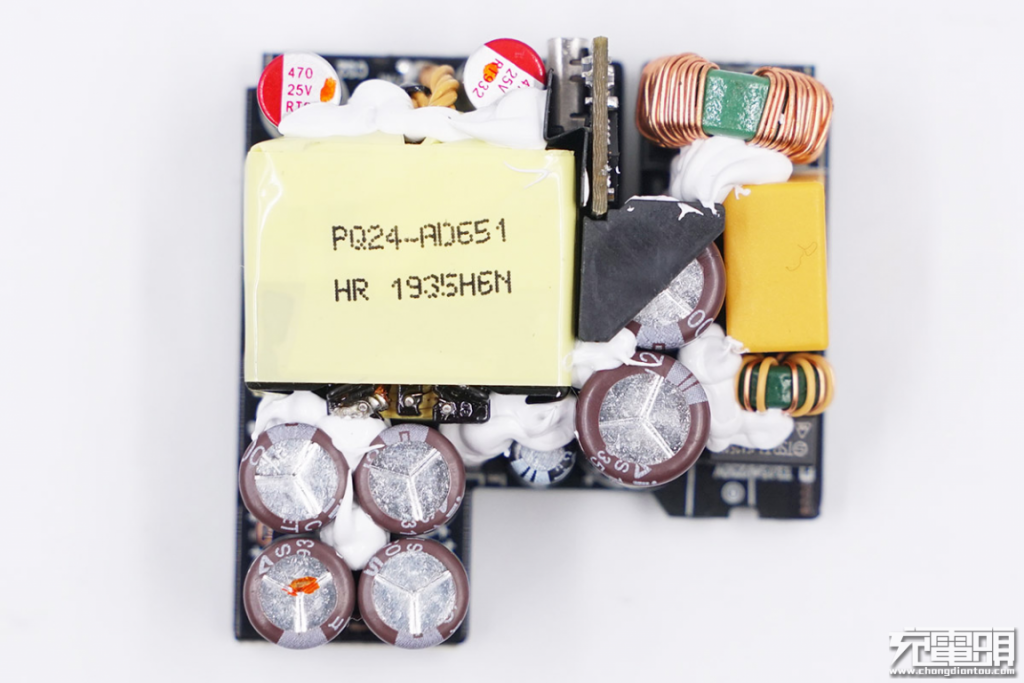

PQ24 코어가있는 HR (델타의 주요 공급 업체 중 하나)의 고품질 변압기.
대형 금속 방열판은 PCB 뒷면에 플라스틱 배플과 절연을위한 3M 테이프와 함께 사용됩니다. 1 차측과 2 차측 사이에 중공 형 디자인이 있습니다.

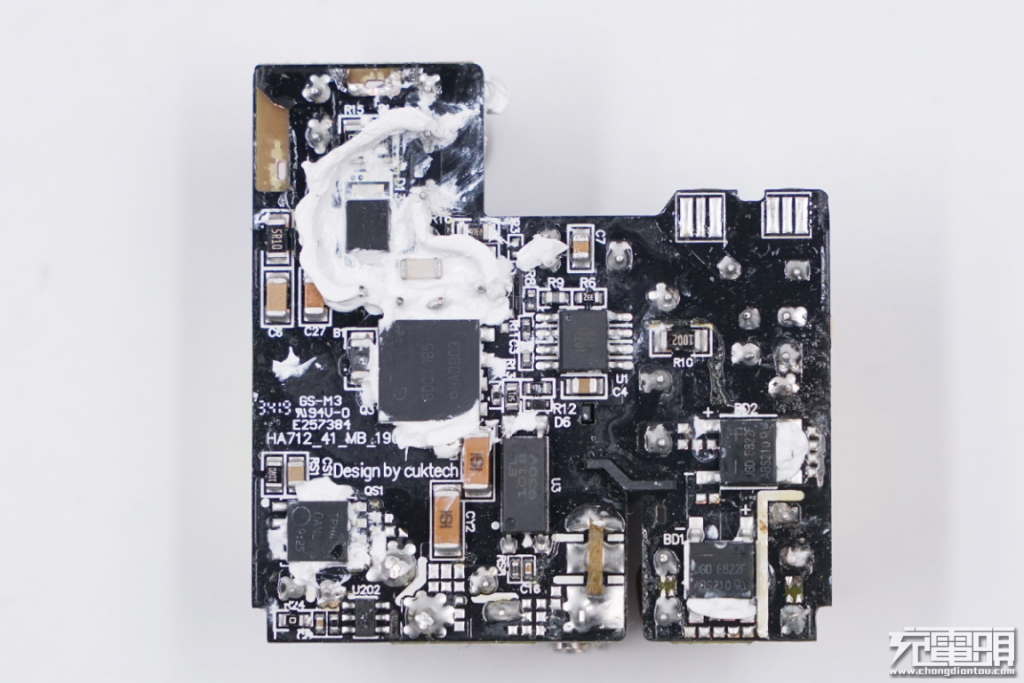

금속 방열판을 제거하면 PCB의 발열 구성 요소가 방열을 위해 흰색 접착제로 덮여 있음을 알 수 있습니다.
입력 측은 과도한 온도 상승을 피하기 위해 열을 분배하는 2 개의 정류기 브리지를 사용합니다.

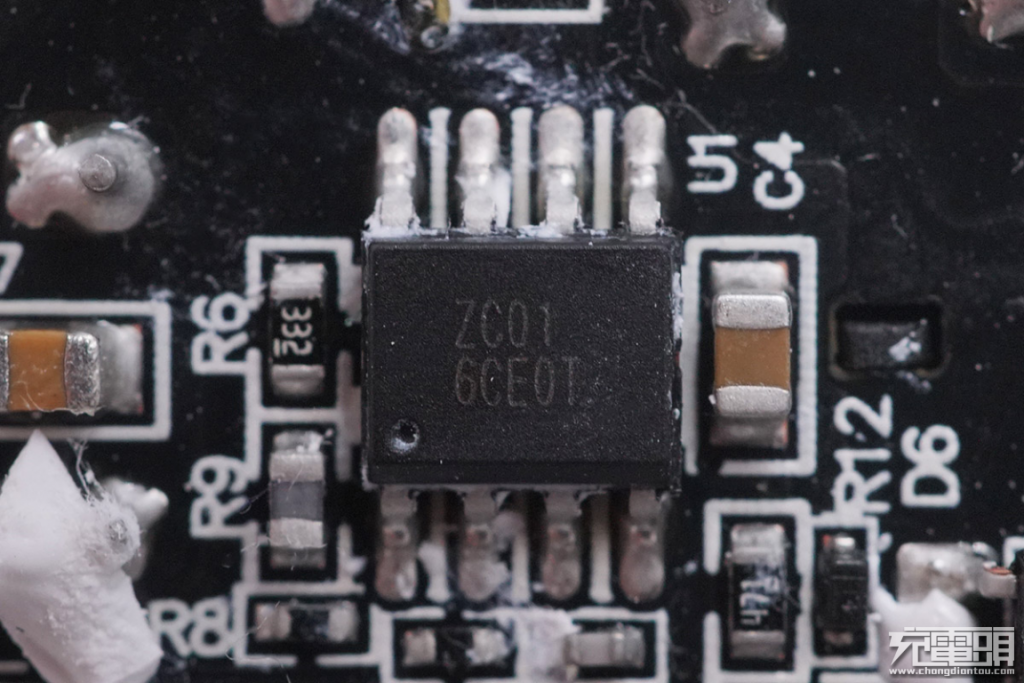

문자 코드 ZC01 6CE0T가있는 1 차 PWM 컨트롤러 칩. ZMI를위한 맞춤형 칩으로, 아직 정보가 공개되지 않았다.
1 차측 기본 제어 스위치, Infineon의 Superjunction CoolMOS, 모델 IPL60R185C7, 600V 내전압.

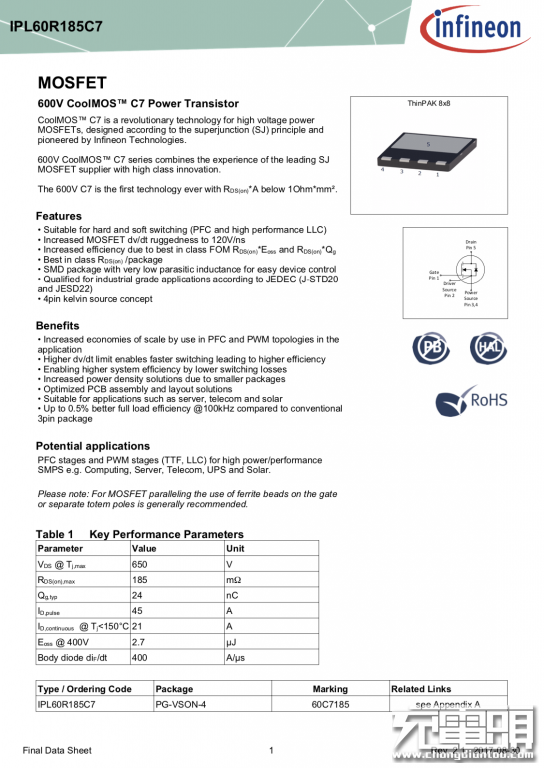

Infineon IPL60R185C7의 상세 사양.
1 차와 2 차 사이에 위치한 EL 광 옵토 커플러. 위의 패치 마운트 Y 커패시터입니다.
MPS의 2 차 동기 정류 컨트롤러, 모델 MP6908
MPS MP6908의 상세 사양.
2 차 동기 정류 MOS 튜브, Toshiba TPH4R10ANL.
도시바 TPH4R10ANL의 상세 사양.

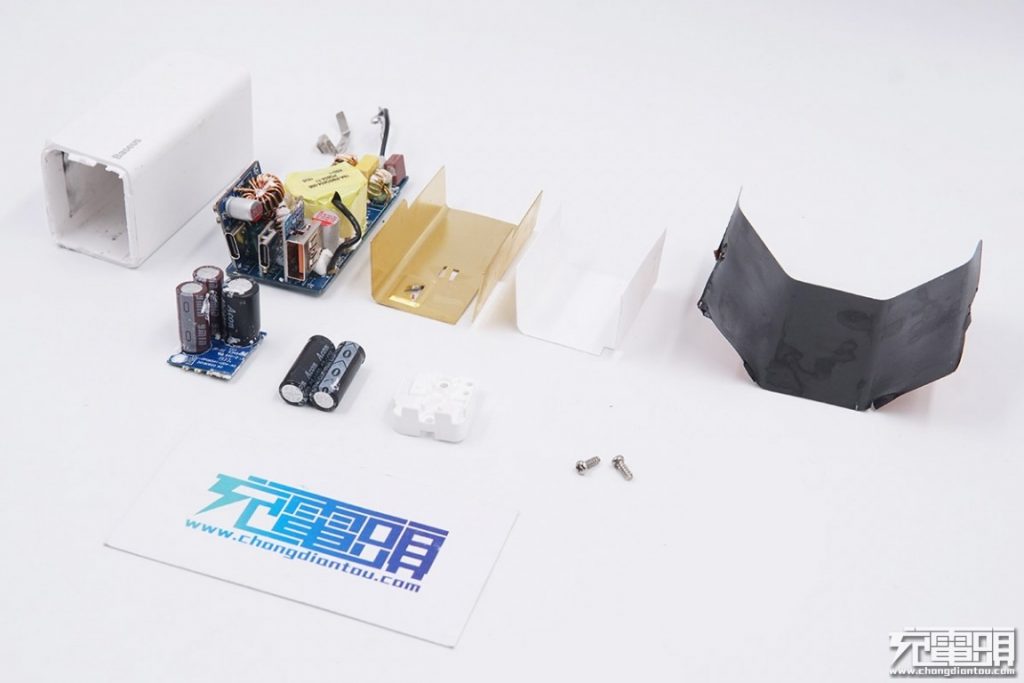

모든 구성 요소.
IV 결론
제약 조건 내에서 설계하십시오. ZMI zPower Turbo 65W USB-C PD 충전기는 기존의 충전기 설계로 여전히 최적화의 여지가 있음을 보여주었습니다. GaN이 없으면 전력 엔지니어는 동일한 성능을 위해 더 많은 부품과 비교적 큰 변압기 및 커패시터를 사용해야합니다. 그러나 공간, 성능 및 방열에 대한 깊은 이해를 바탕으로 ZMI 엔지니어들은 크기, 성능 및 경제성 측면에서 놀랍도록 균형 잡힌 충전기를 제시합니다. 대단한 인상.
