행복을 충전하세요!

점점 더 많은 질화갈륨 충전기가 시장에 등장하면서 사용자들은 진정으로 급속 충전의 즐거움을 누리고 있습니다.고출력 충전기를 사용하면 벽돌 같은 부피를 견딜 필요가 없습니다.질화갈륨은 급속 충전기가 새로운 삶을 제공합니다.

질화갈륨 충전기가 2019년에 등장했습니다. 지난 2년 동안 충전기의 성능이 지속적으로 향상되어 성능이 목표인 사용자 그룹을 만족시켰지만 충전기의 가치는 크게 변하지 않았습니다. 따라서 Nubia Nubia와 유명한 애니메이션 IP Minion은 일련의 충전 액세서리를 출시하여 원래 충전기에 완전히 새로운 분위기를 선사합니다.

Nubia Nubia 65W 3포트 질화갈륨 급속 충전기 Xiaohuangren 공동 모델

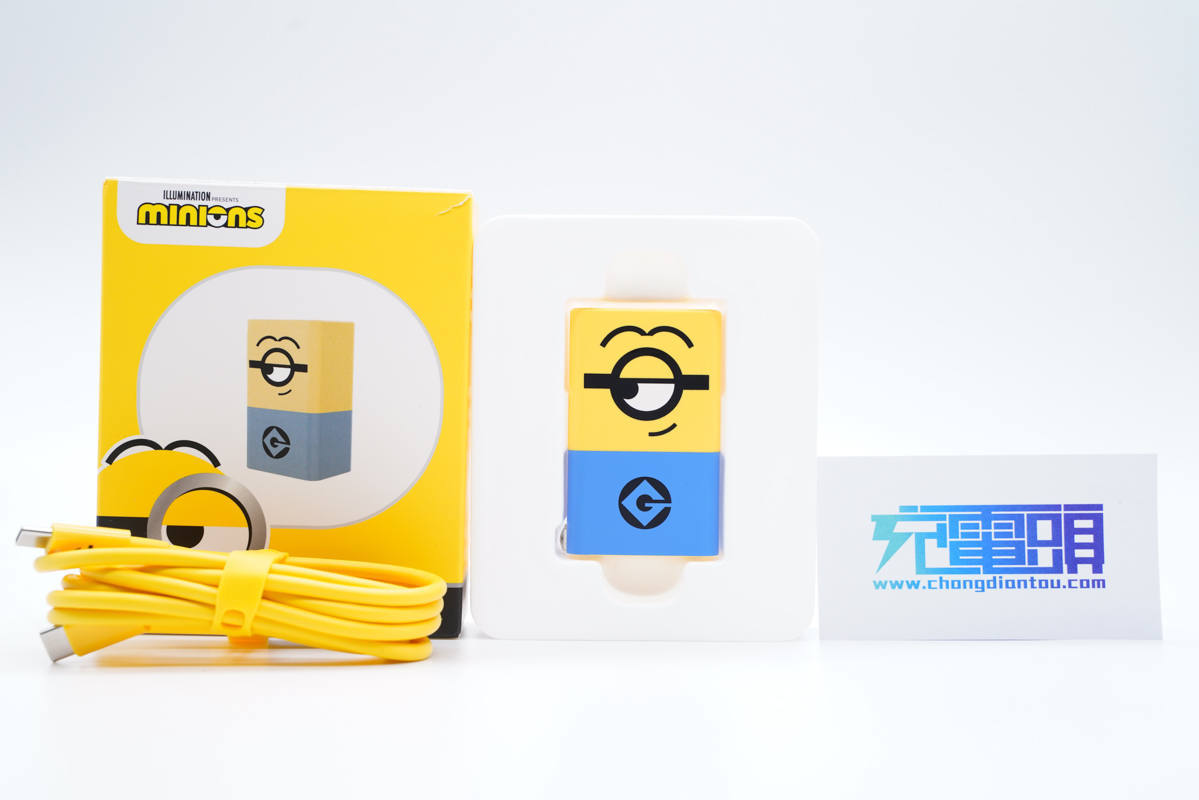

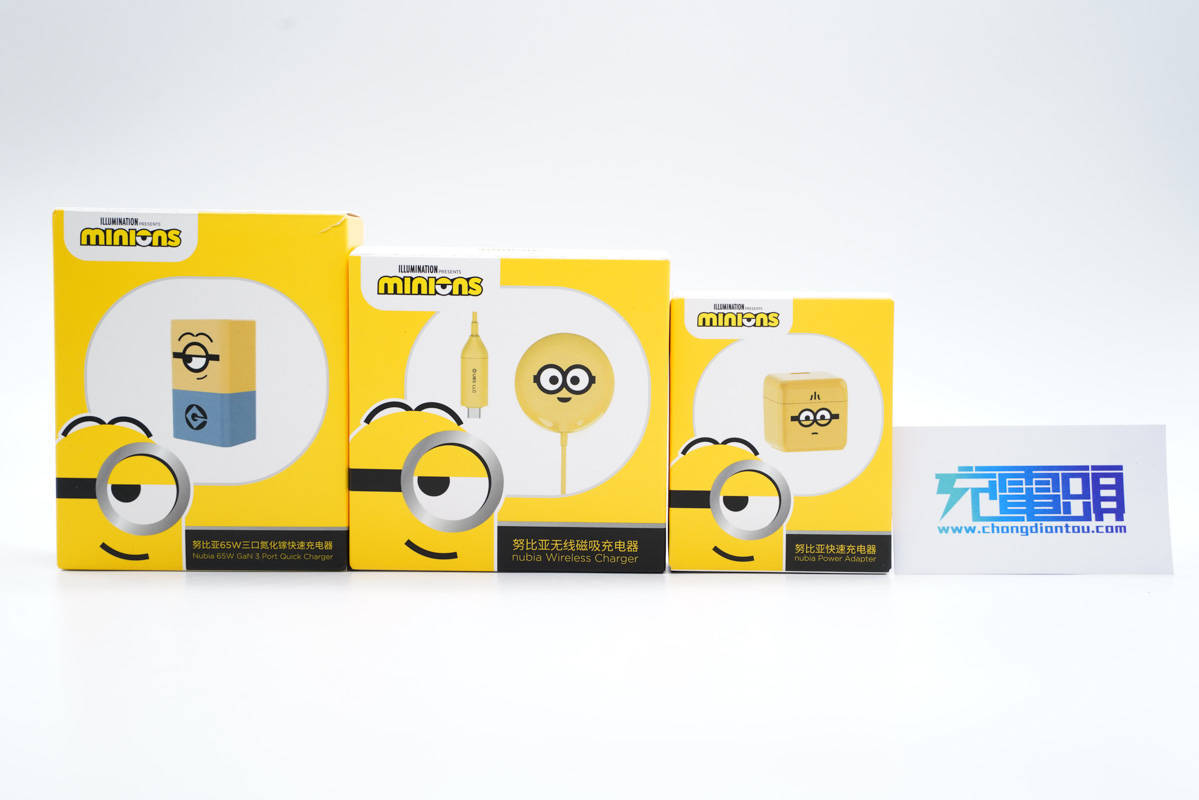

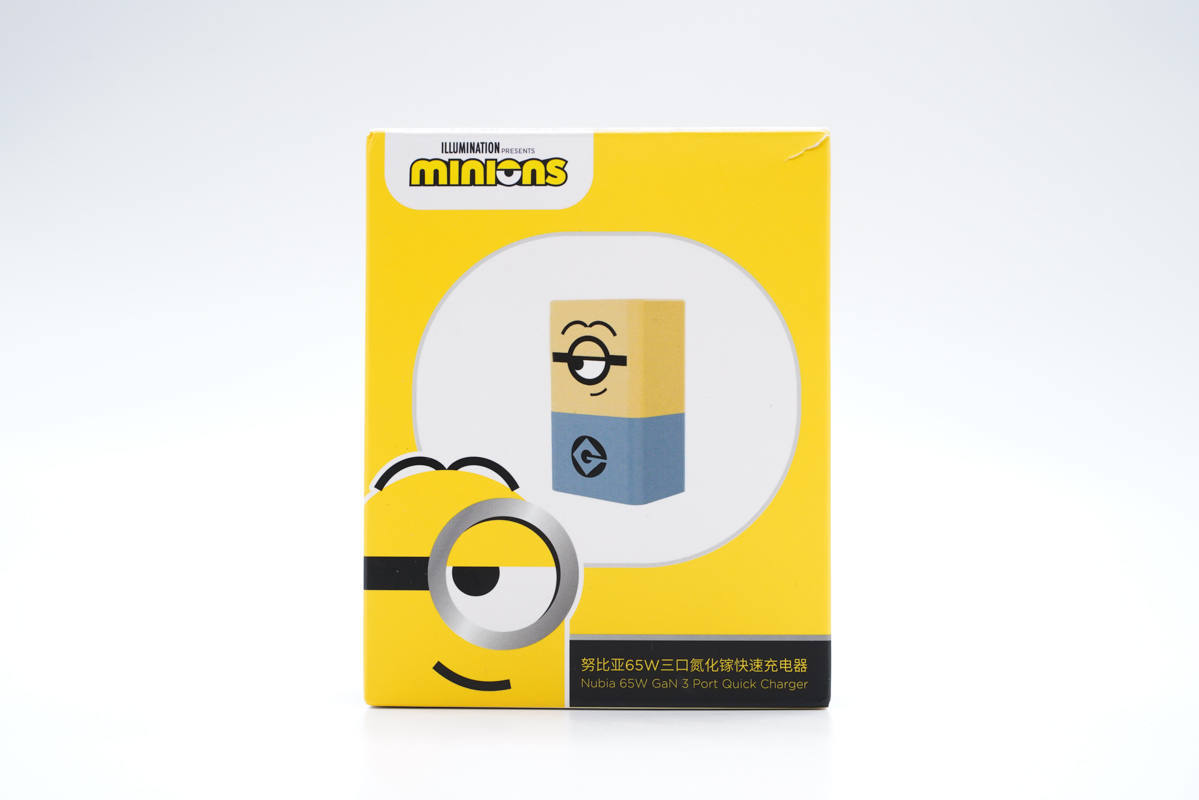

가장 먼저 데뷔한 것은 질화갈륨 급속충전기로, 박스 전면은 큰 눈을 가진 친숙한 만화 캐릭터를 닮았다.

질화갈륨 충전기와 고속 충전 케이블이 상자에 포함되어 있습니다.

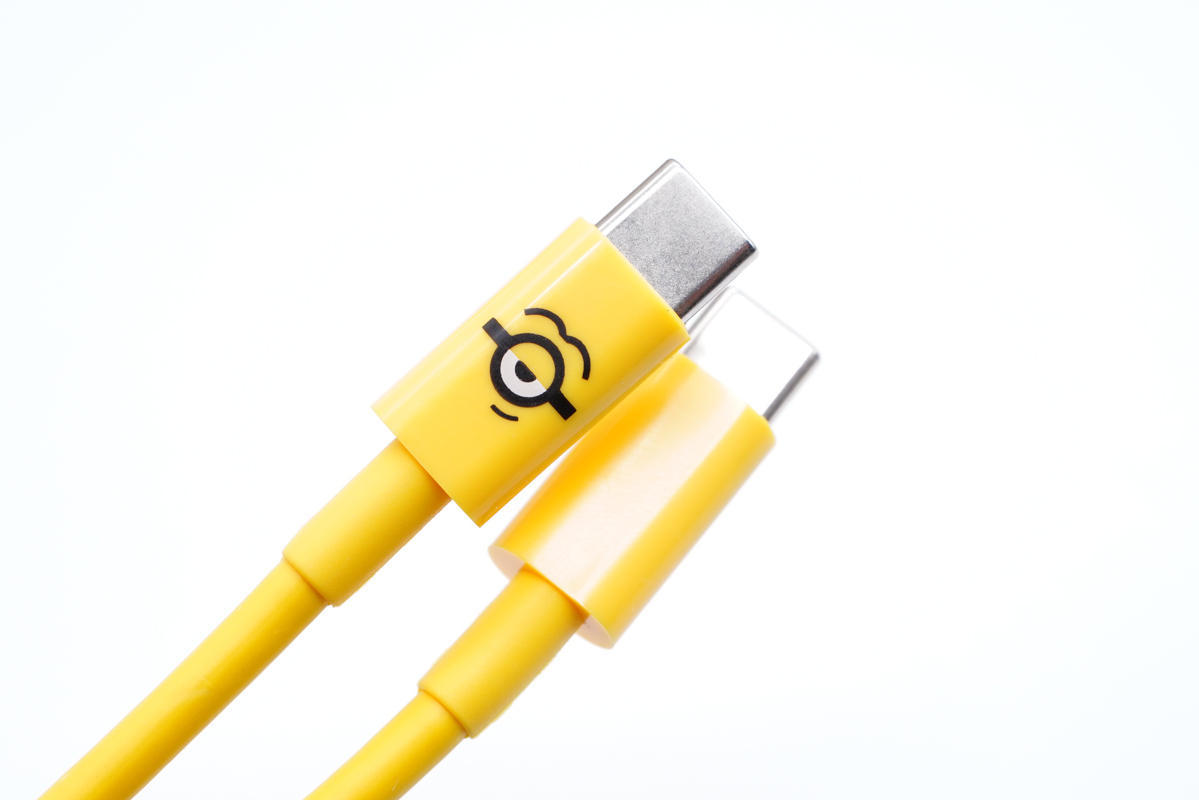

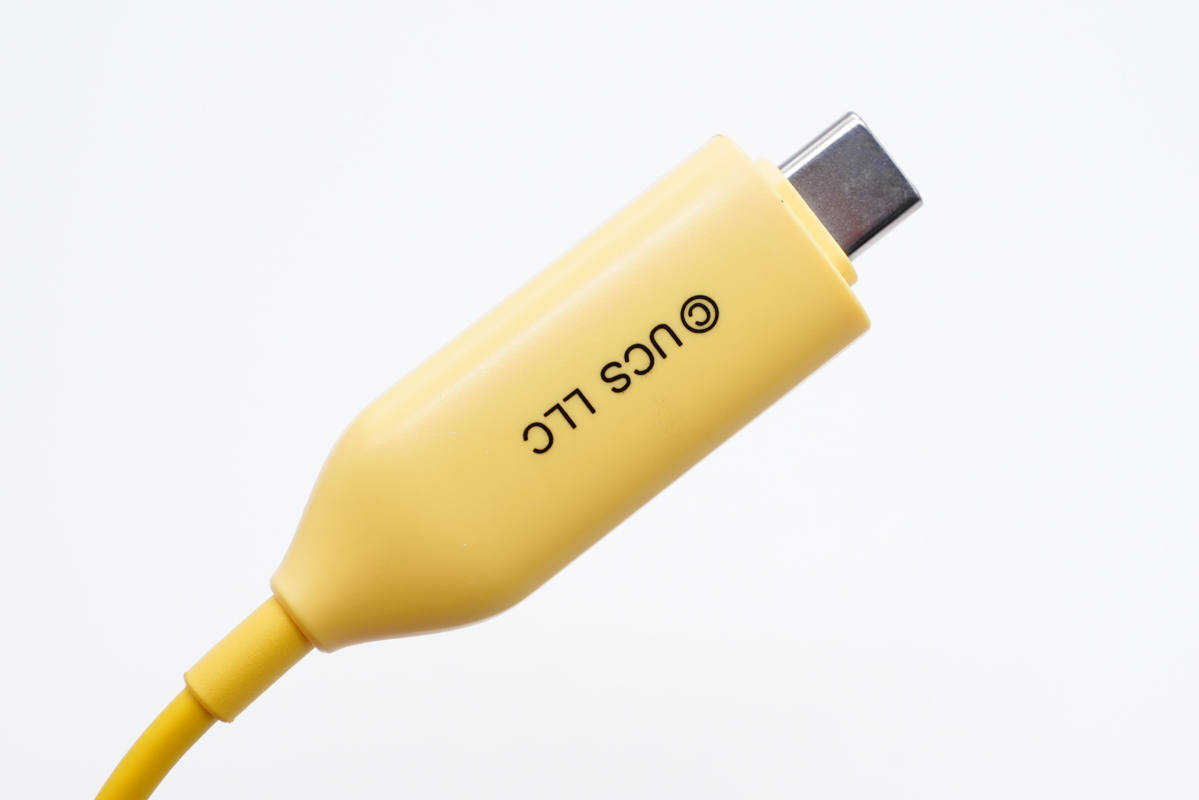

고속 충전 와이어는 노란색으로 작은 노란색 사나이의 메인 컬러이기도 하다.전선도 커스터마이징되어 터미널 헤드도 큰 눈으로 볼 수 있다.

외관이 높고 성능에 대해 걱정할 필요가 없습니다. 포함된 고속 충전 케이블은 POWER-Z KM001C를 사용하여 20V5A 100W 고속 충전 전원을 지원합니다.

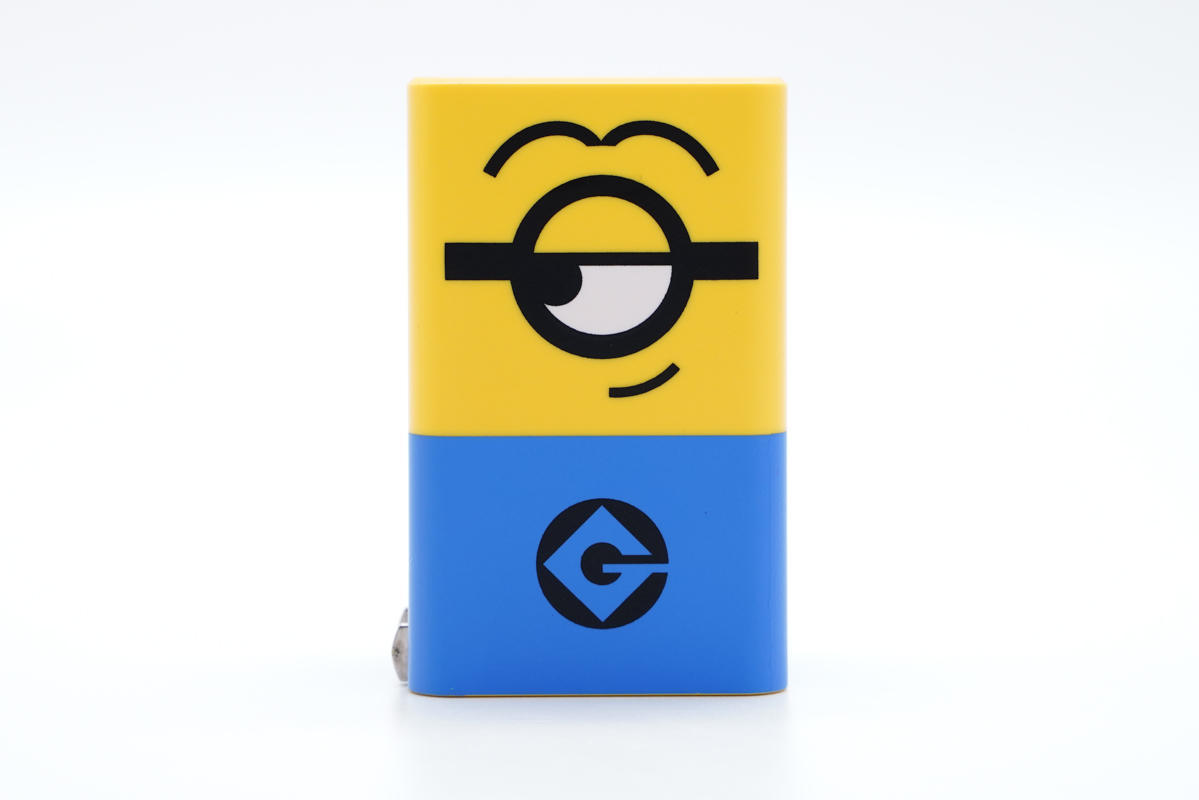

충전기도 '맹맹다'로, 눈이 큰 맹자의 이미지가 충전기 겉옷 전체를 덮고 있다.

인터페이스 패널도 일관된 노란색으로 바뀌었다.인터페이스 구성도 친숙한 2C1A로 총 3개의 USB 충전 포트가 있다.USB-A 내부는 주황색 텅으로 고속 충전 특성에 부합한다.

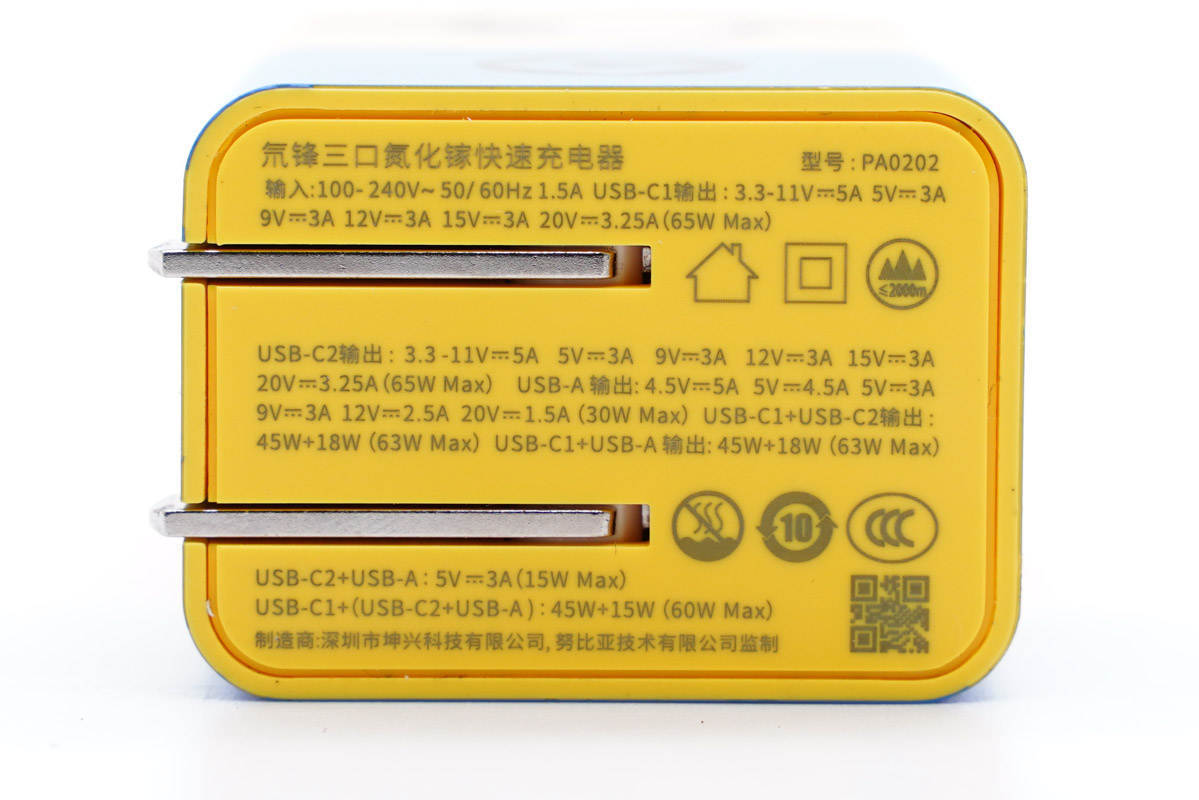

이 공동 브랜드 GaN 충전기의 모델은 PA0202입니다.이 충전기는 이전에 충전 헤드 네트워크에서 평가되었으므로 여기에서 소개하지 않겠습니다. 충전기는 100~240V의 넓은 전압 입력 범위를 지원하고 듀얼 C 포트를 단독으로 사용할 경우 65W 파워 블라인드 플러깅을 지원하며 USB-A는 30W 고속 충전 전원을 지원한다.

캘리퍼로 측정한 충전기의 길이는 약 66mm(핀 제외)입니다.

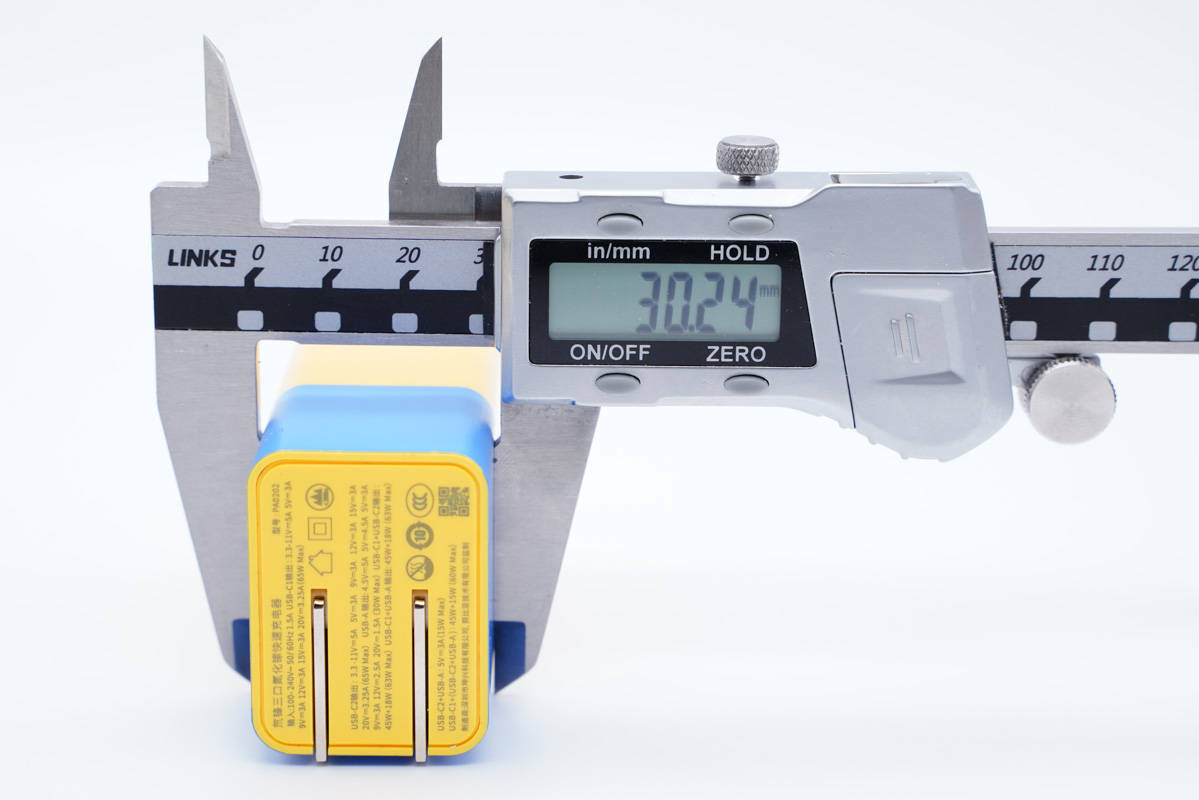

두께는 약 30.24mm입니다.

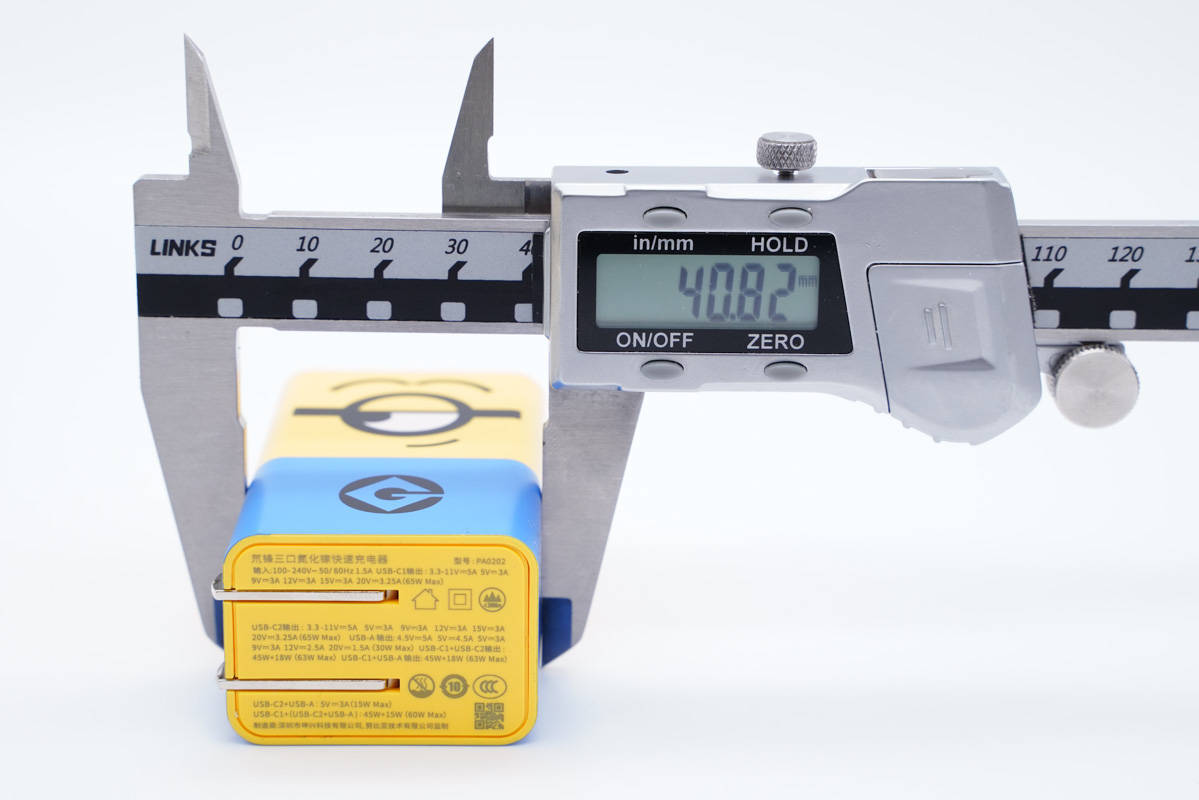

너비는 약 40.82mm입니다.

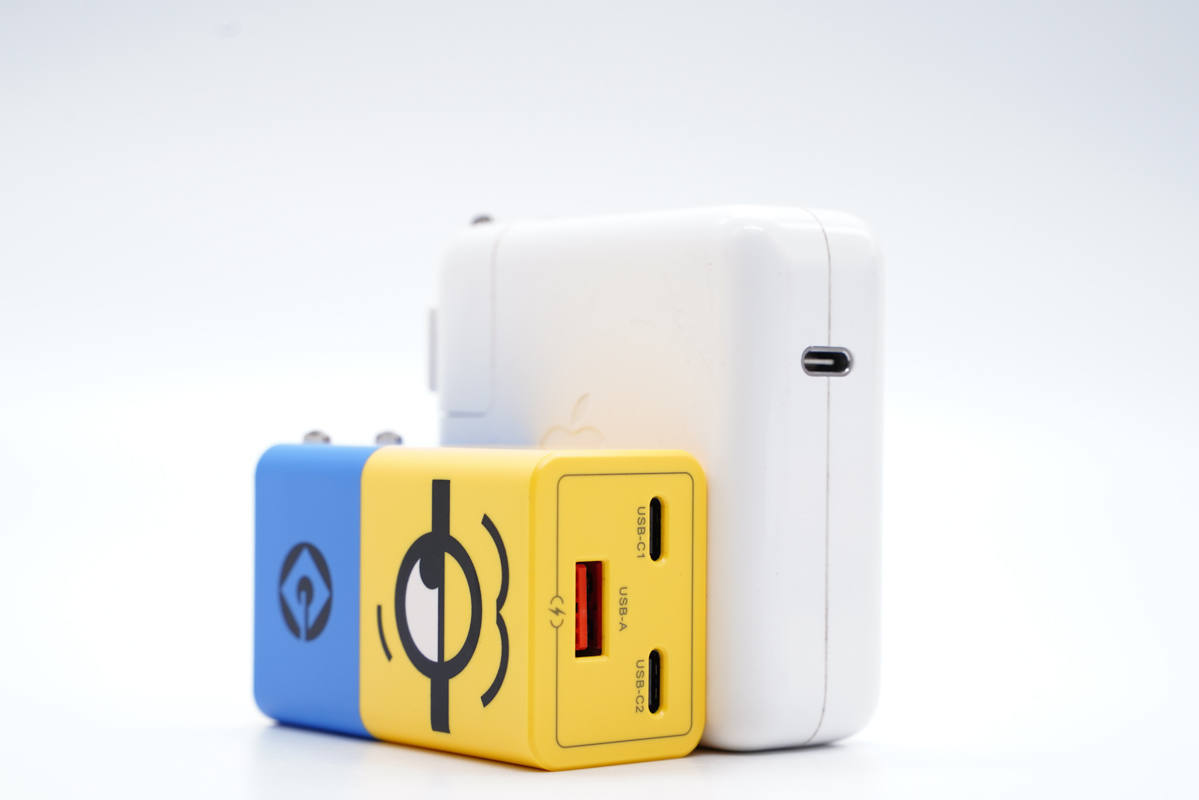

애플 61W PD 충전기와 크기를 비교해보세요.

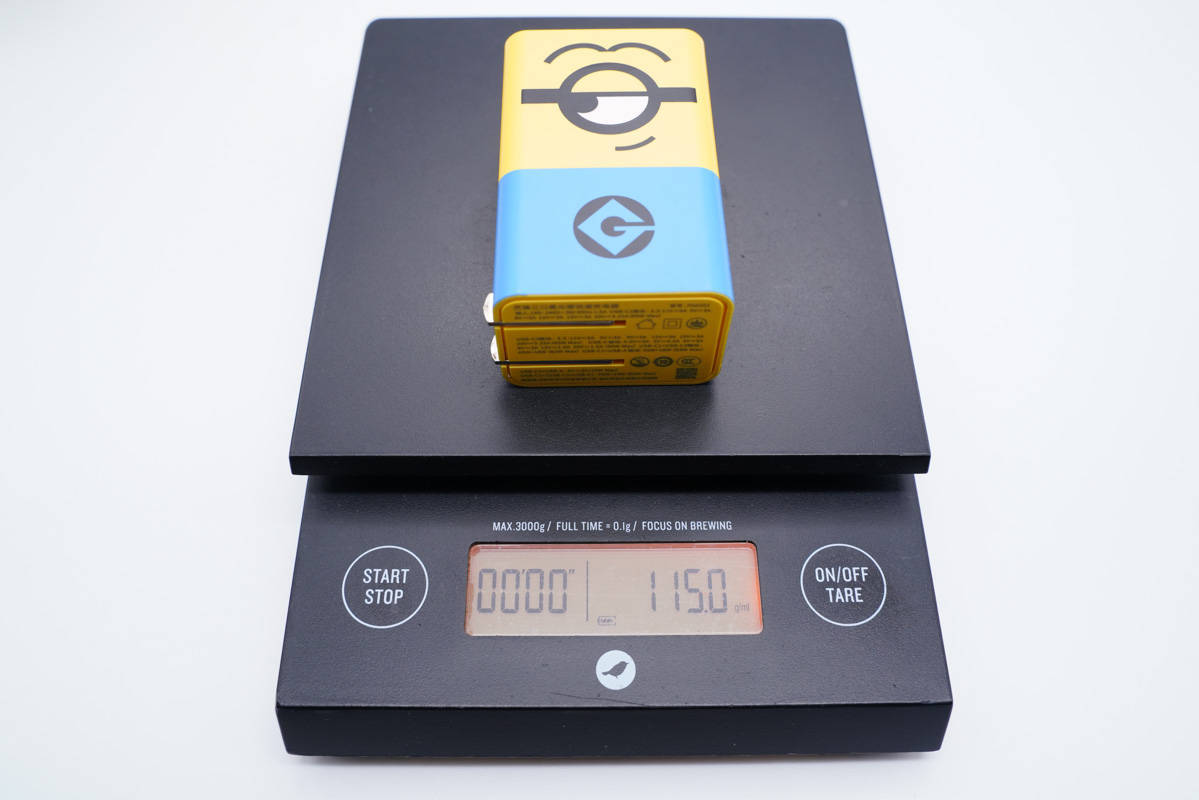

무게는 약 115g입니다.

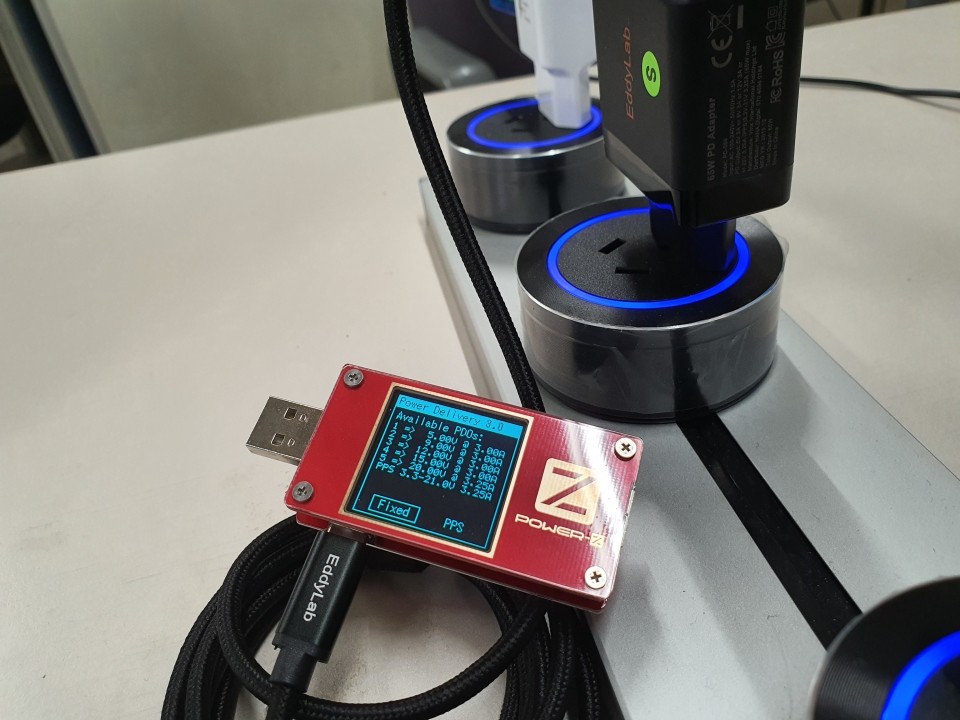

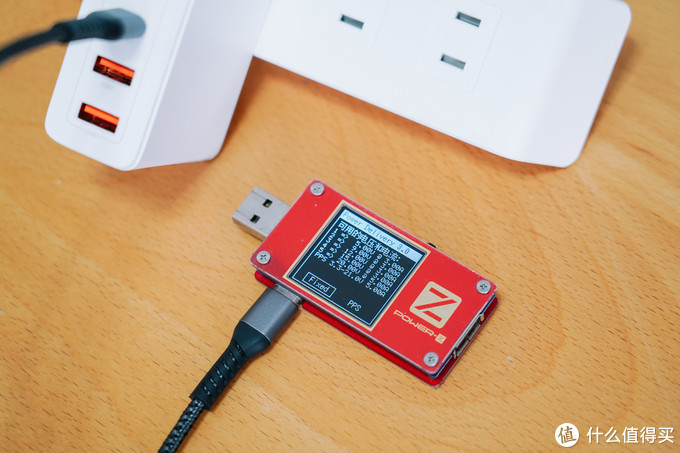

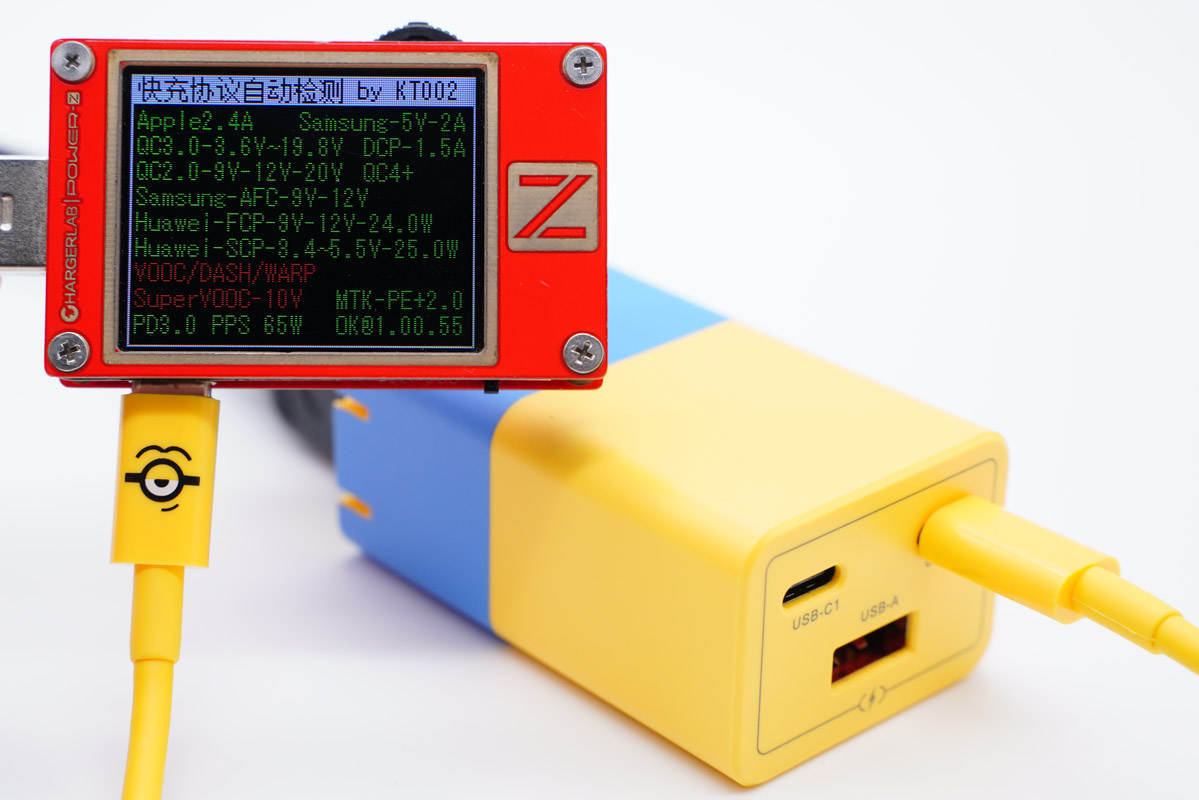

POWER-Z KT002를 사용하여 포트 C2의 고속 충전 프로토콜 읽기 동일한 고속 충전 프로토콜을 지원합니다.

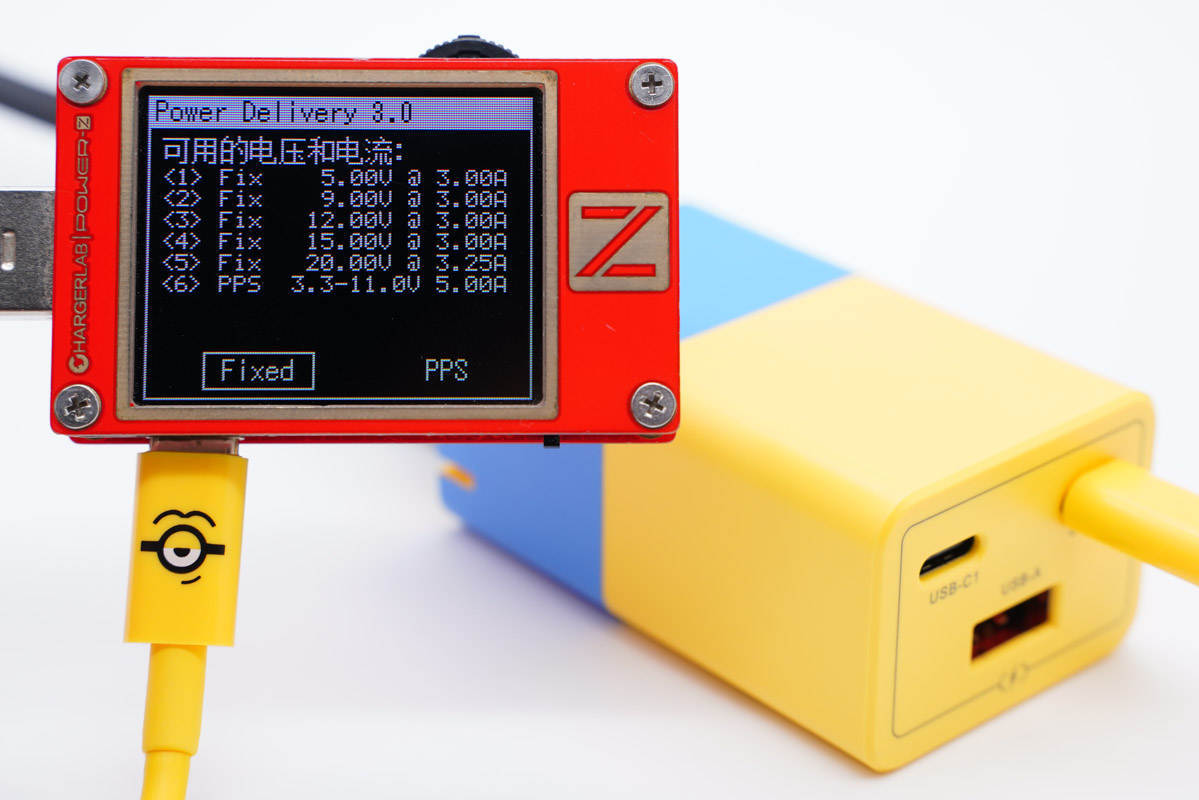

충전기가 PD 고속 충전을 트리거하면 5V3A, 9V3A, 12V3A, 15V3A, 20V3.25A의 5개 고정 전압 기어와 3.3-11V5A의 PPS 기어 세트를 제공할 수 있습니다.

마지막으로 USB-A 인터페이스의 고속 충전 프로토콜을 읽으십시오.C 포트에 비해 QC4, QC4+ 및 PD, PPS 고속 충전에 대한 지원이 적습니다.

Nubia Nubia 22.5W 갈륨 질화물 고속 충전기 미니언 조인트 모델

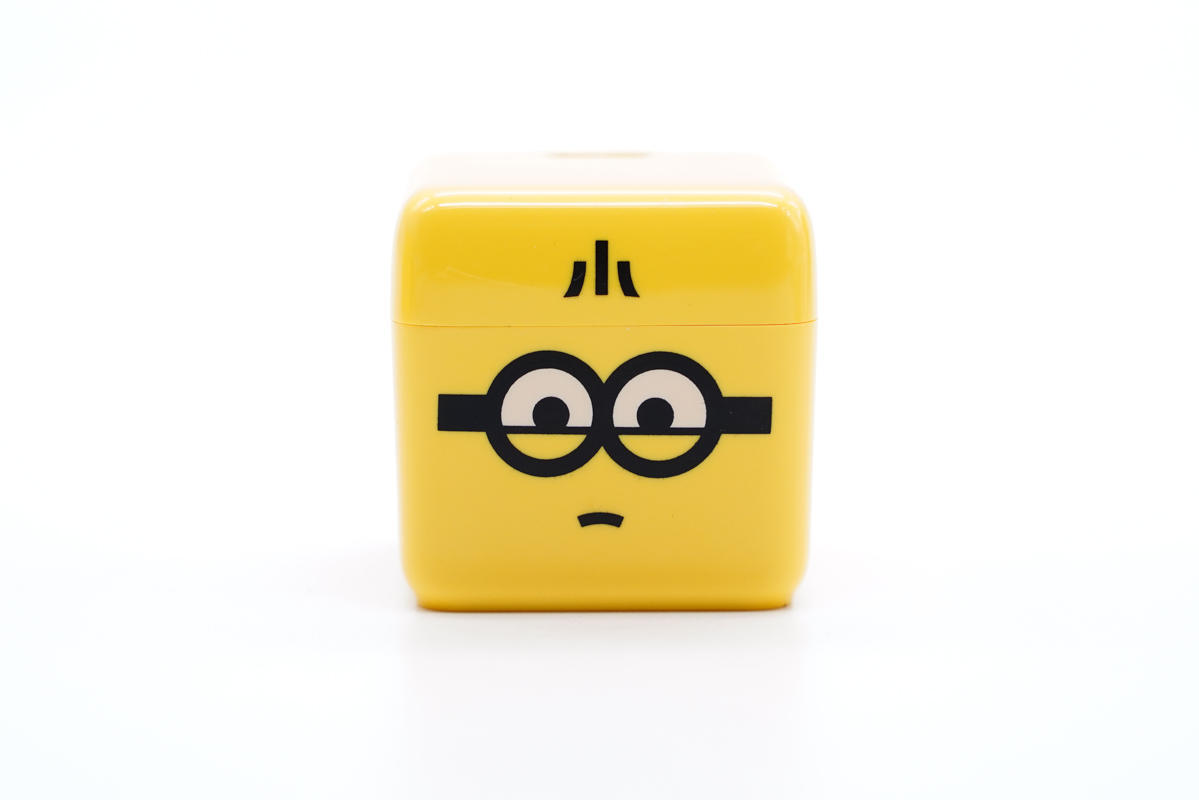

두 번째는 가벼운 제품으로 친숙한 22.5W GaN 충전기이기도 하다.패키지 박스는 65W 모델과 똑같다.

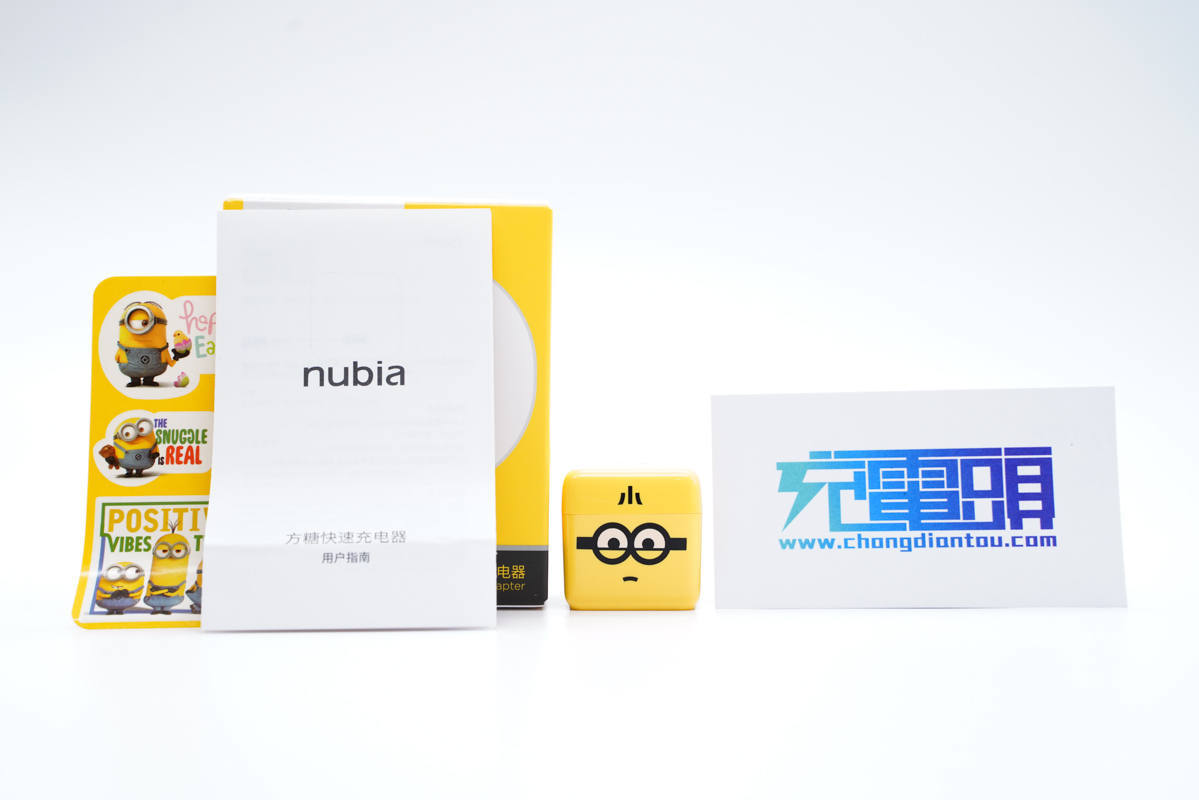

충전기 외에도 설명서와 작은 노란색 남자 만화 카드가 상자 안에 있습니다.

이 충전기는 누비아누비아에서 출시한 각설탕 미니 충전기로, 이 제품의 충전 헤드 네트워크도 평가 콘텐츠를 출시했다.

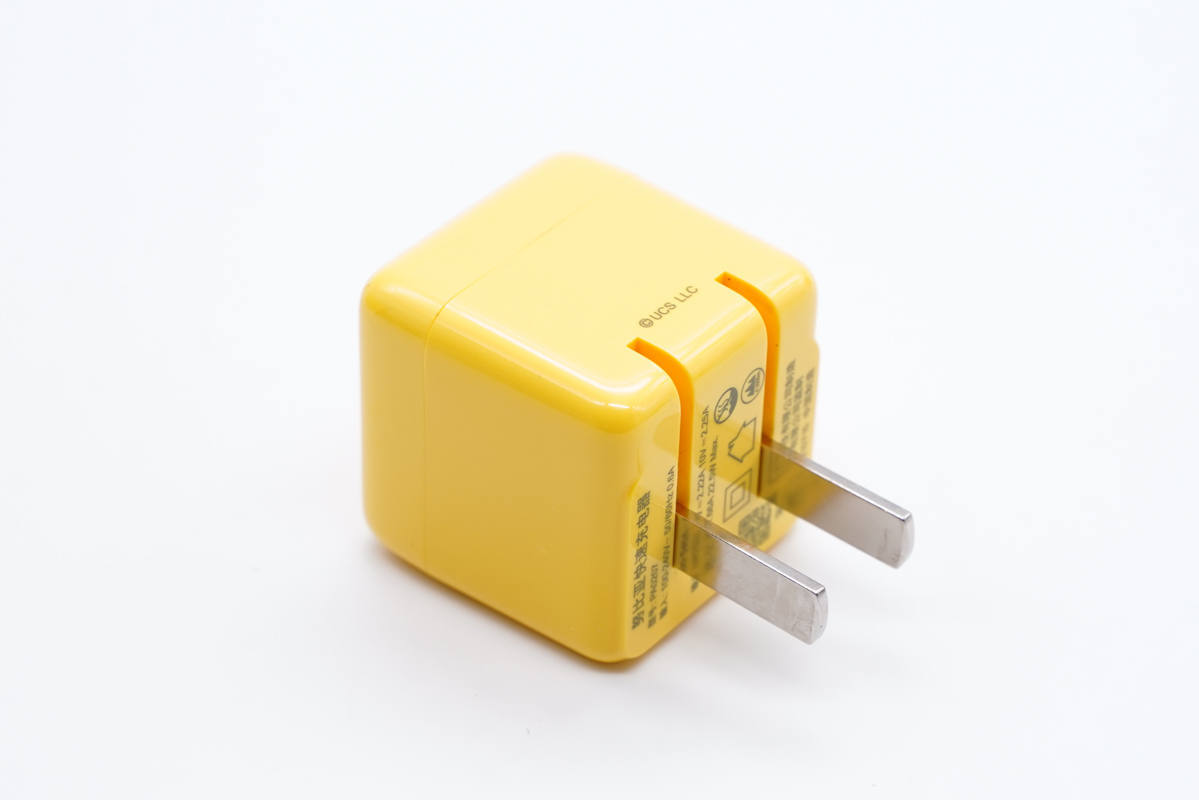

그것은 여전히 ​​여행시 보관하고 정리하기 쉬운 접이식 핀입니다.

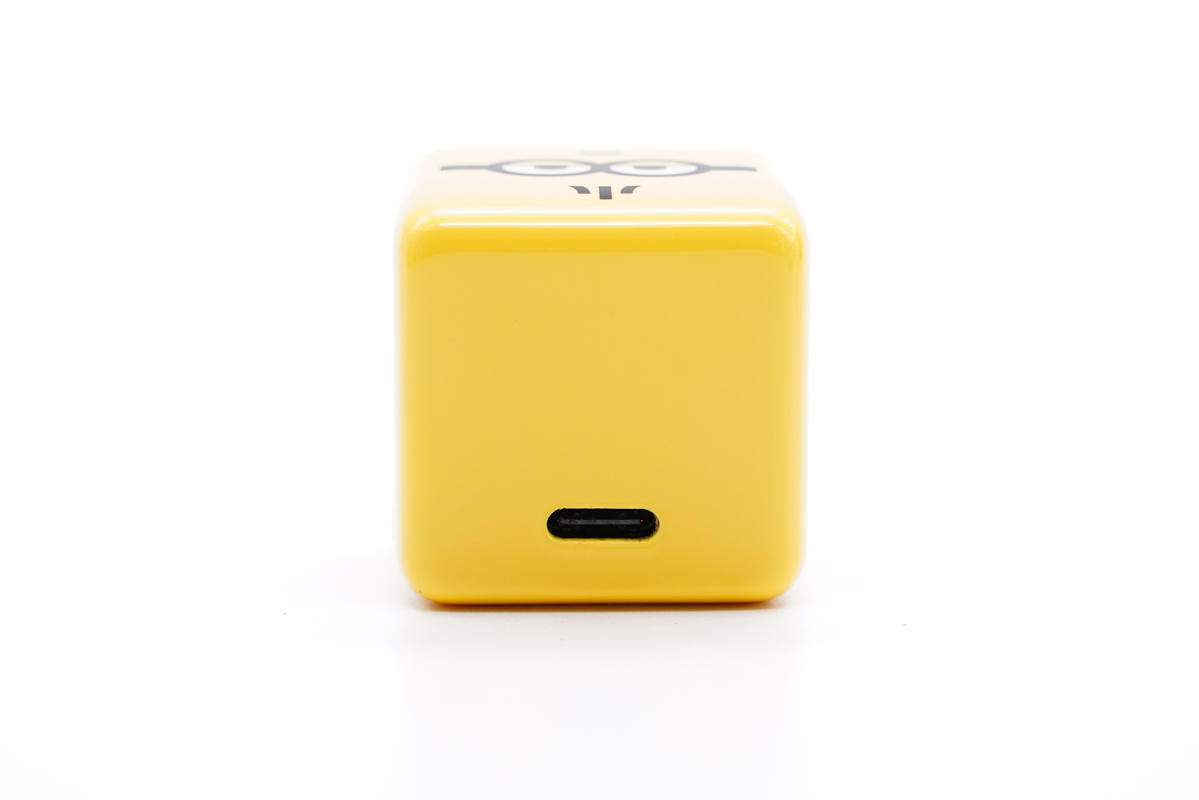

충전기에는 단일 USB-C 물리적 출력 인터페이스가 장착되어 있습니다.

동체에는 미니언의 모습이 인쇄되어 있습니다.

충전기 모델은 PA0207로 100~240V의 넓은 전압 입력과 최대 22.5W의 고속 충전을 지원한다.

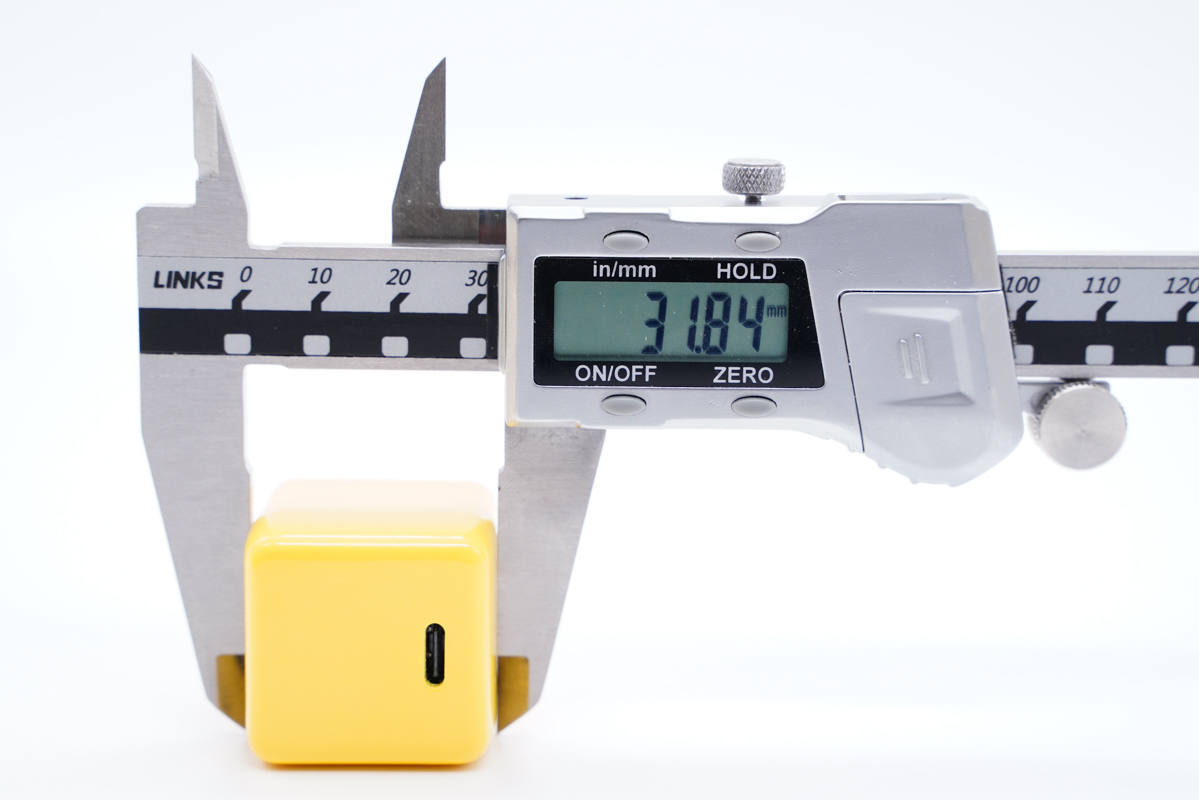

캘리퍼로 측정한 충전기의 너비는 약 31.84mm입니다.

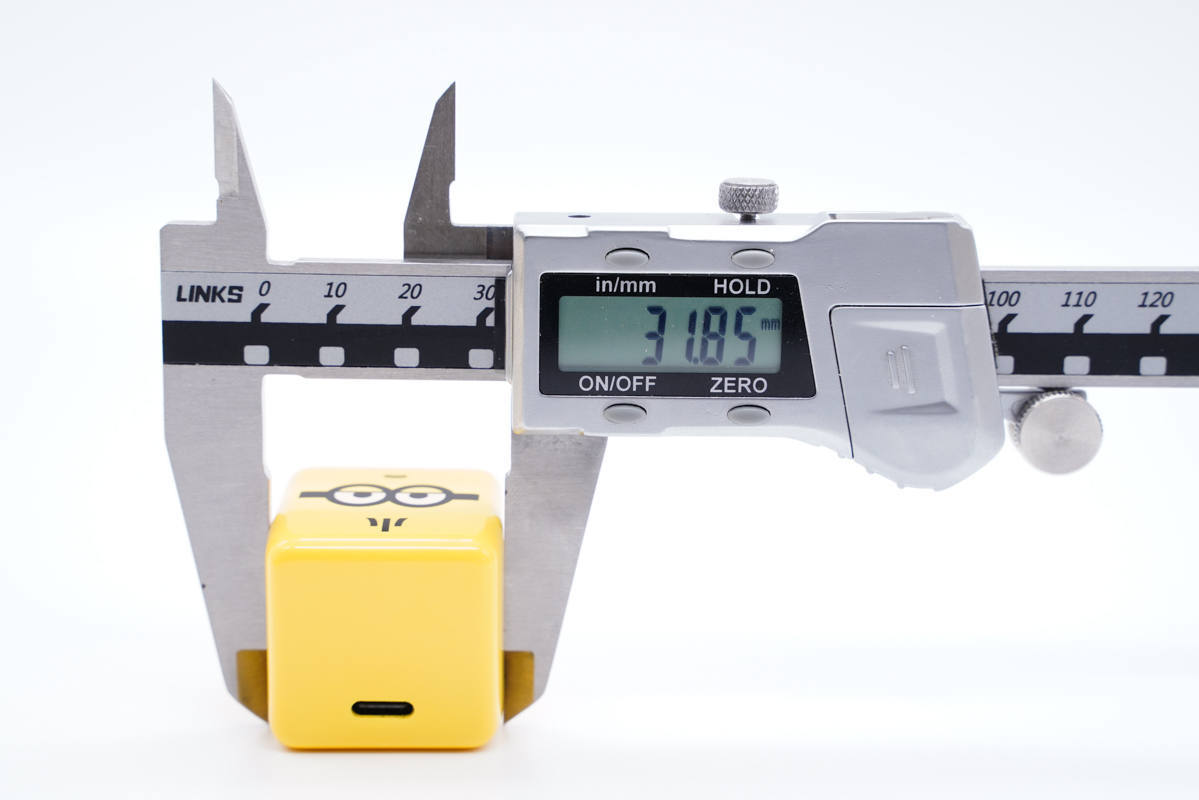

두께는 약 31.85mm입니다.

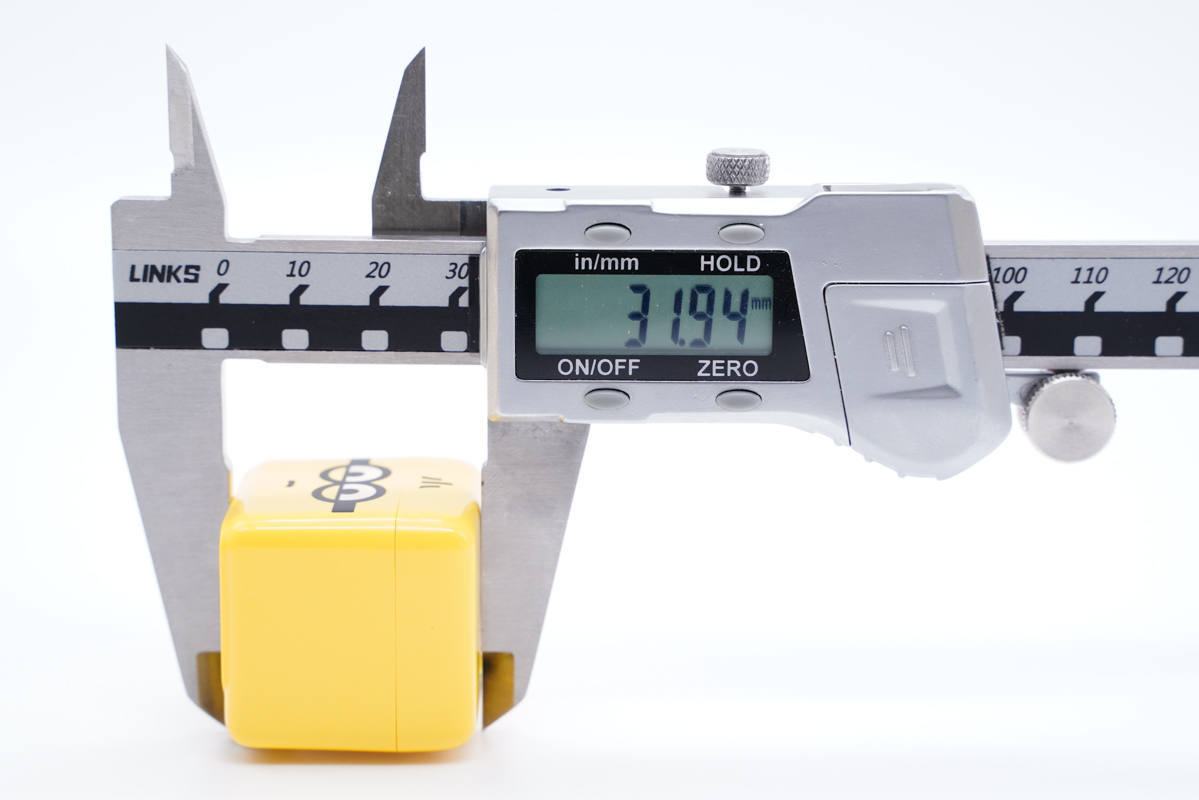

길이는 약 31.94mm(핀 제외)입니다.

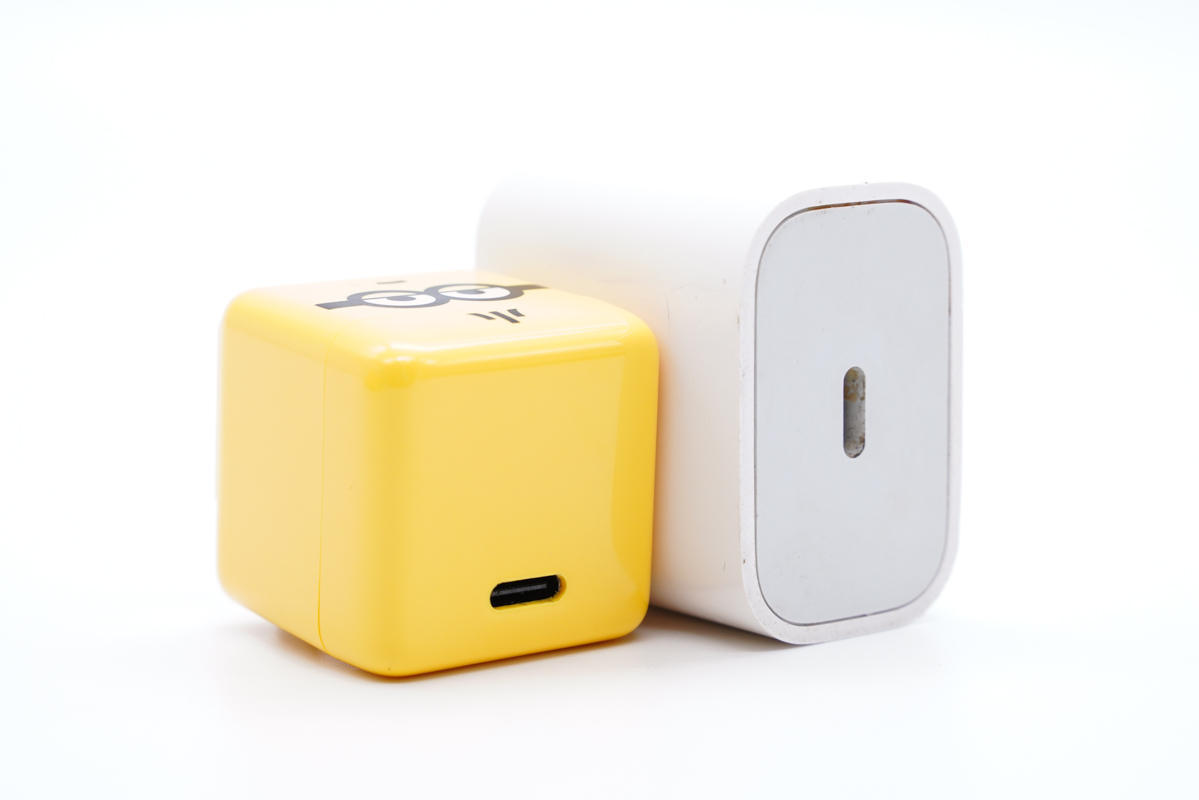

애플의 20W PD 충전기와 비교하면 훨씬 작다.

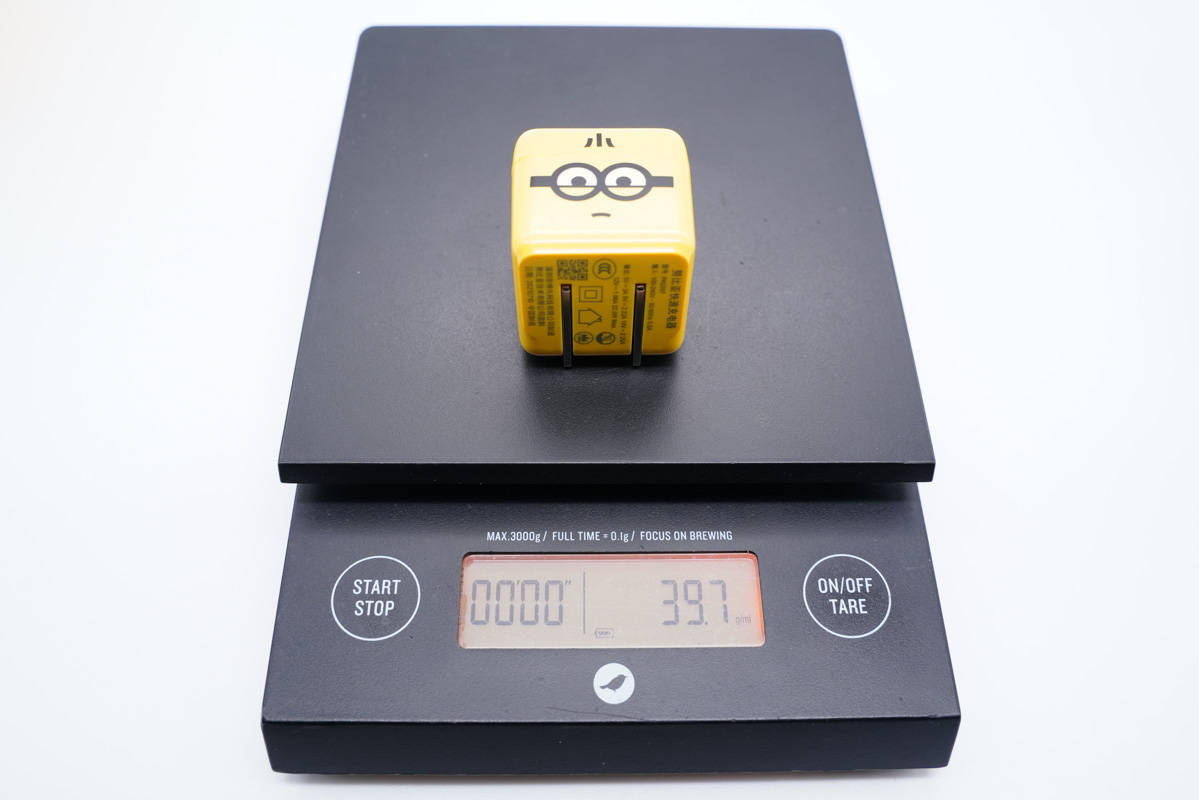

무게는 39.7g에 불과합니다.

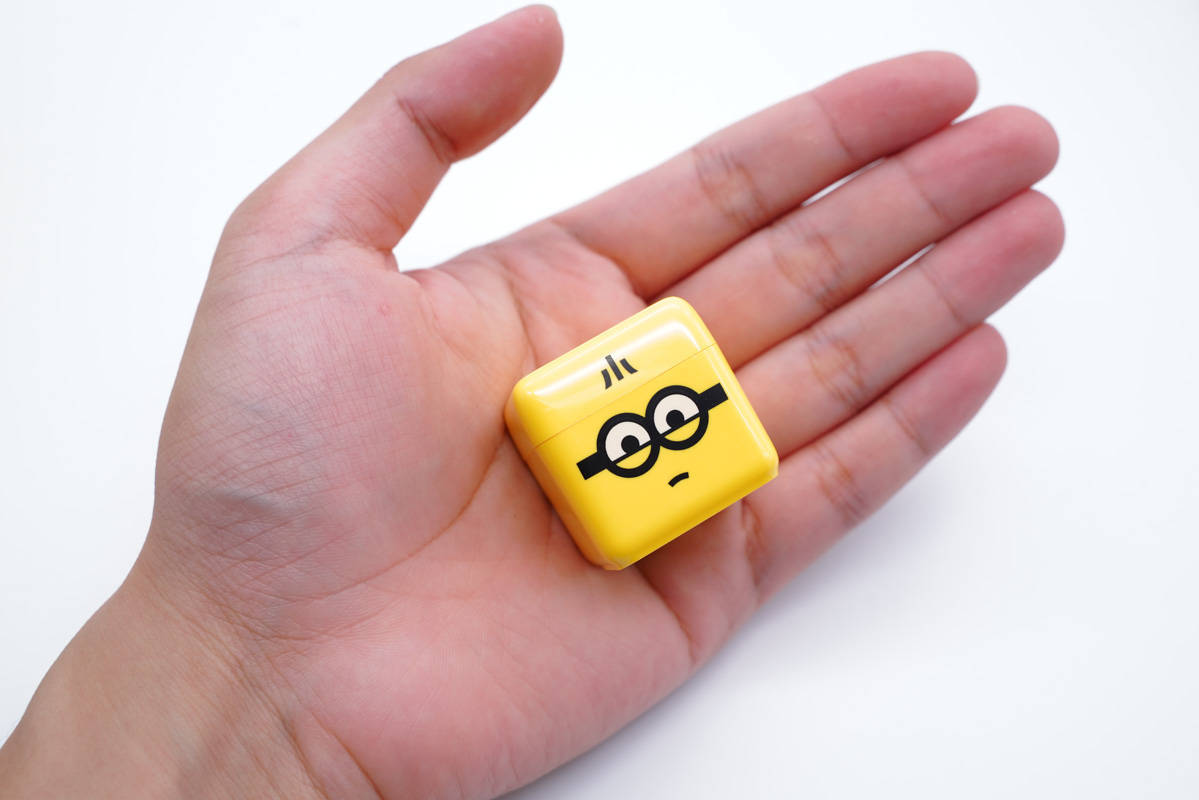

손에 쥐는 직관적인 느낌은 매우 컴팩트합니다.

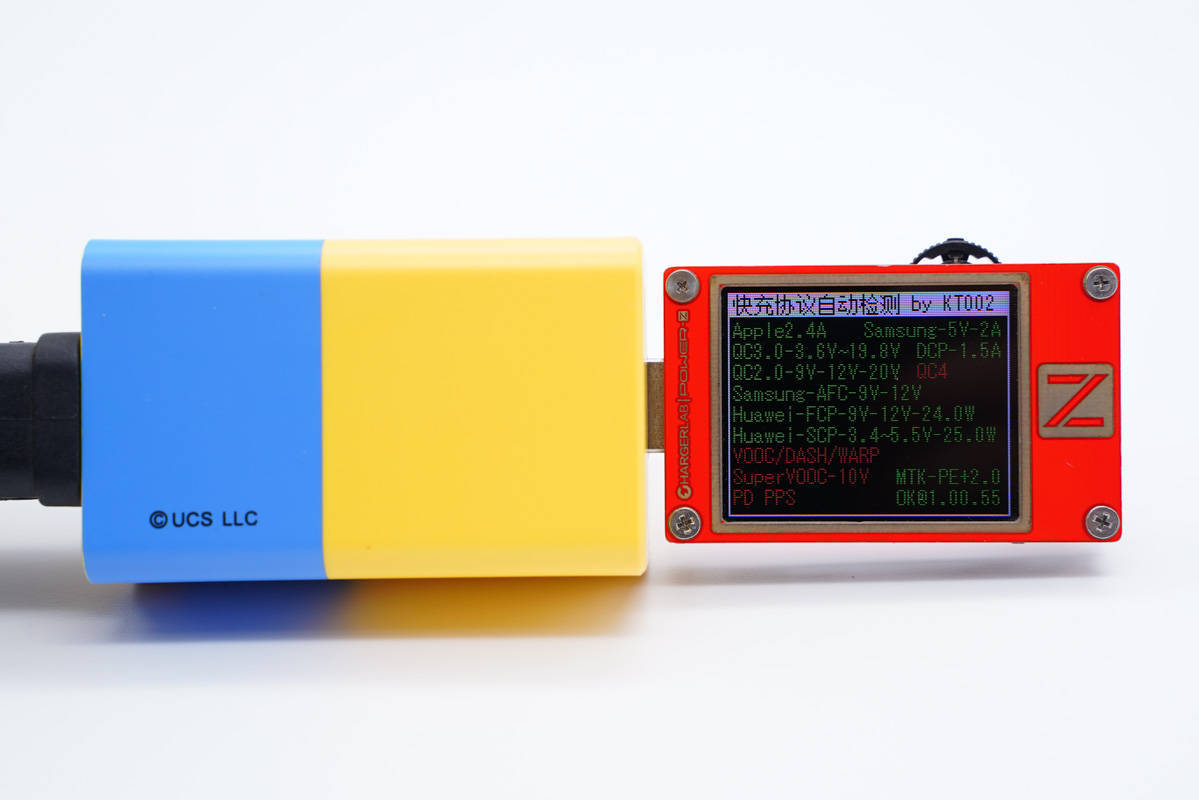

POWER-Z KT002를 사용하여 충전기의 고속 충전 프로토콜을 읽으십시오. 테스트 테이블은 거의 모두 녹색이며 녹색은 충전기에서 지원하는 고속 충전 프로토콜을 나타냅니다.

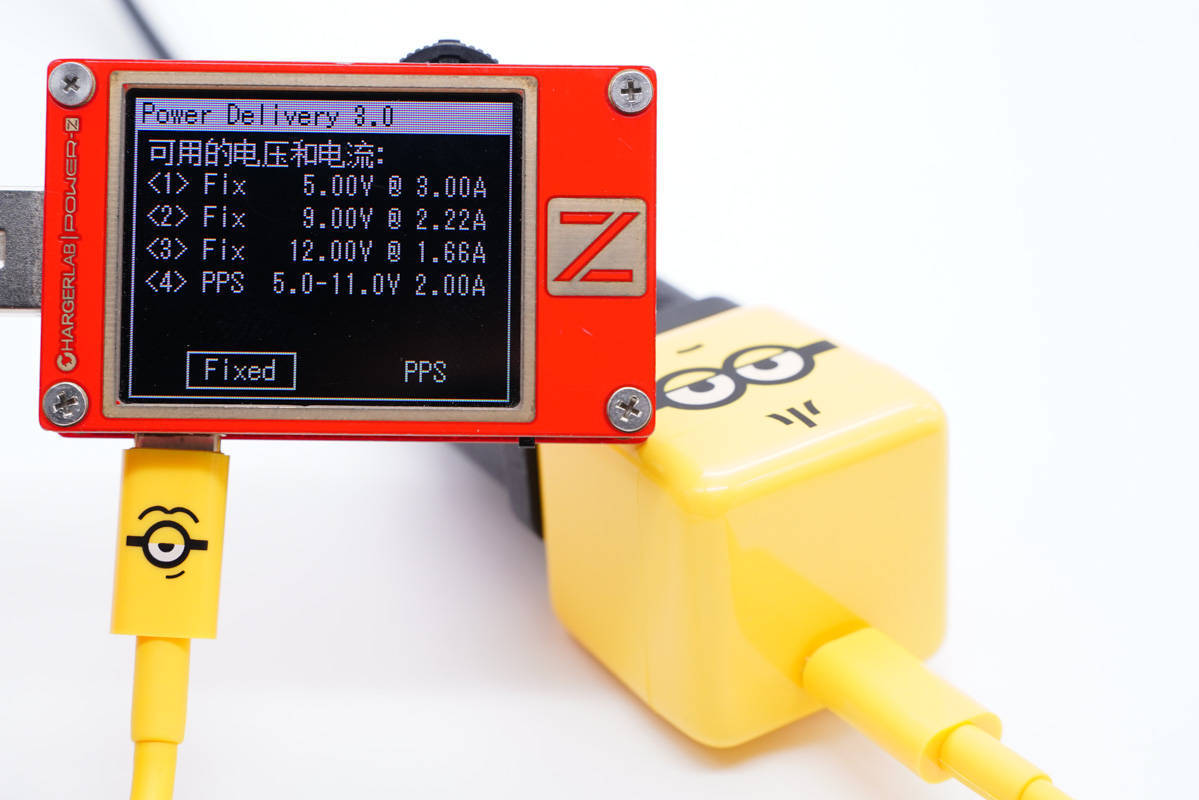

충전기의 PDO 메시지를 읽고 5V3A, 9V2.22A, 12V1.66A의 3개의 고정 전압 기어와 5-11V2A의 PPS 기어 세트를 지원합니다.

Nubia Nubia 무선 마그네틱 충전 충전기 미니언 공동 브랜드 모델

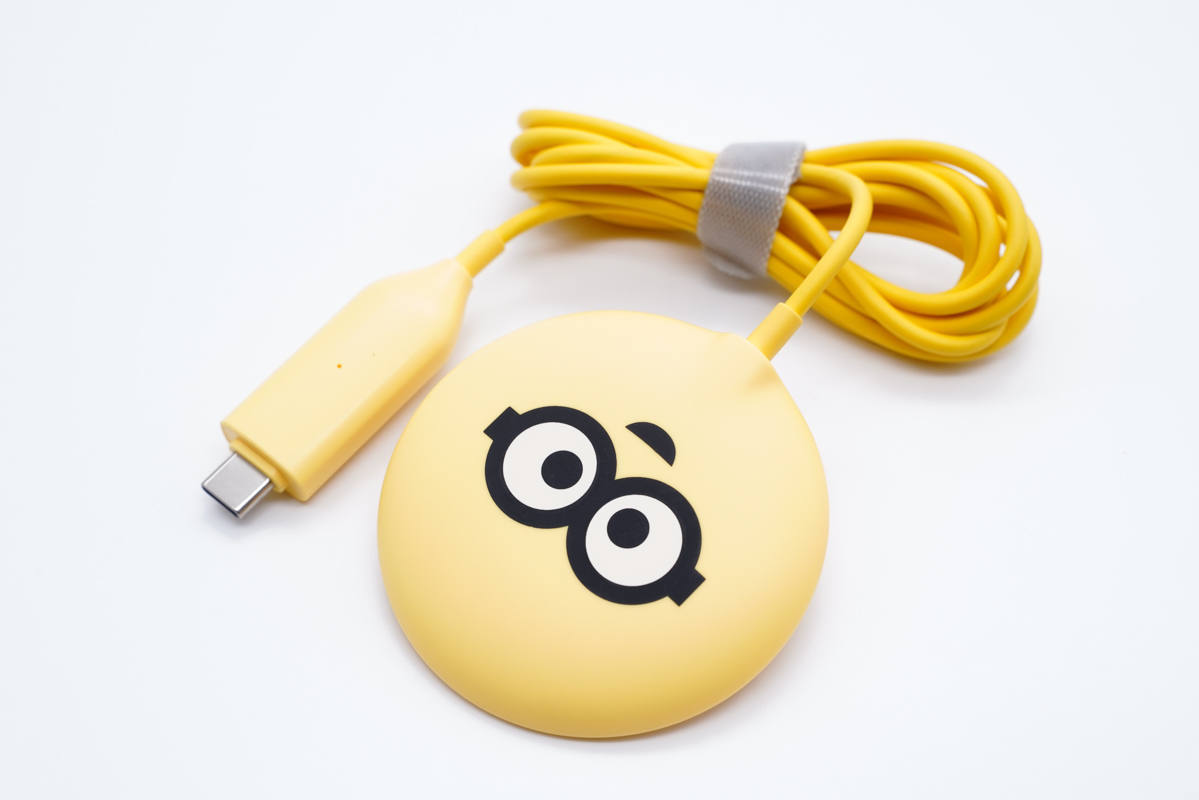

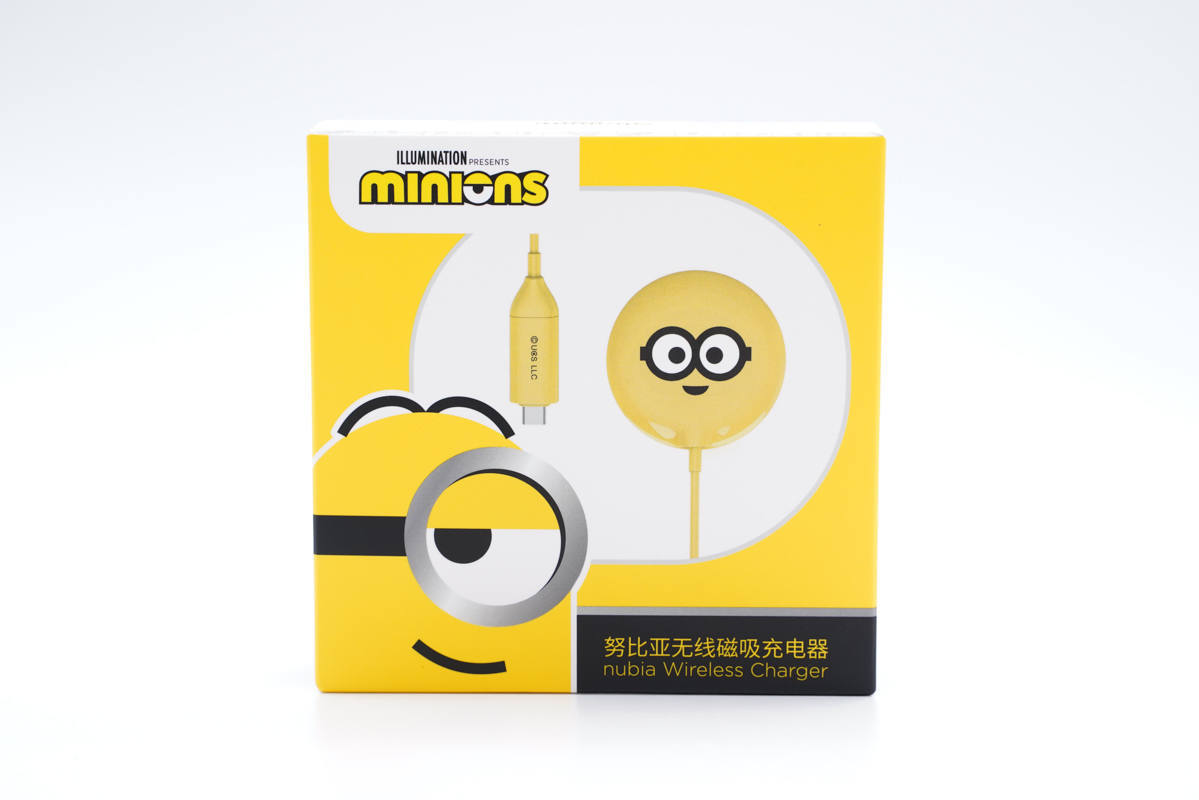

마지막 하나는 Nubia Nubia 무선 자기 충전기 Xiaohuangren 공동 브랜드 모델입니다.

무선 충전기 뒷면에는 눈이 큰 귀여운 만화 이미지가 인쇄되어 있습니다.

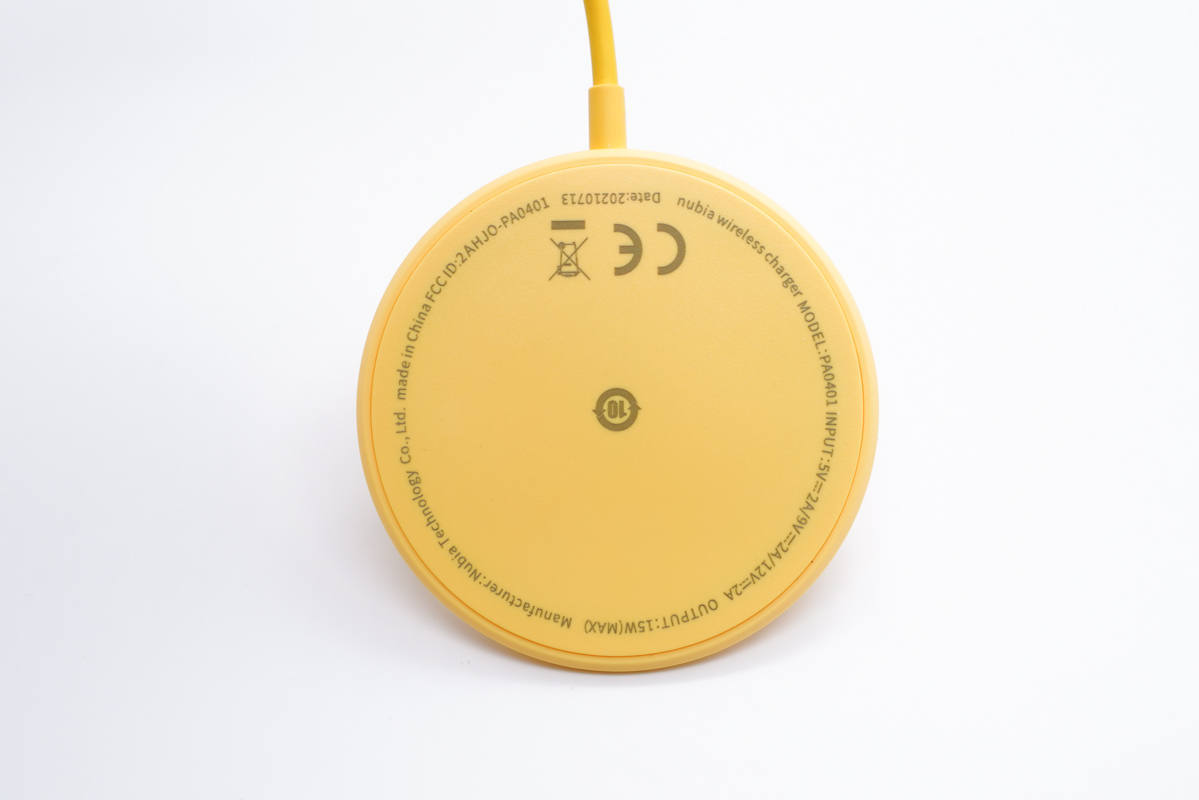

무선 충전 보드 전면에는 충전기의 정보 매개변수가 인쇄되어 있으며 최대 12V 24W 입력을 지원하고 최대 15W 출력을 지원합니다.

USB-C 입력 클로즈업.

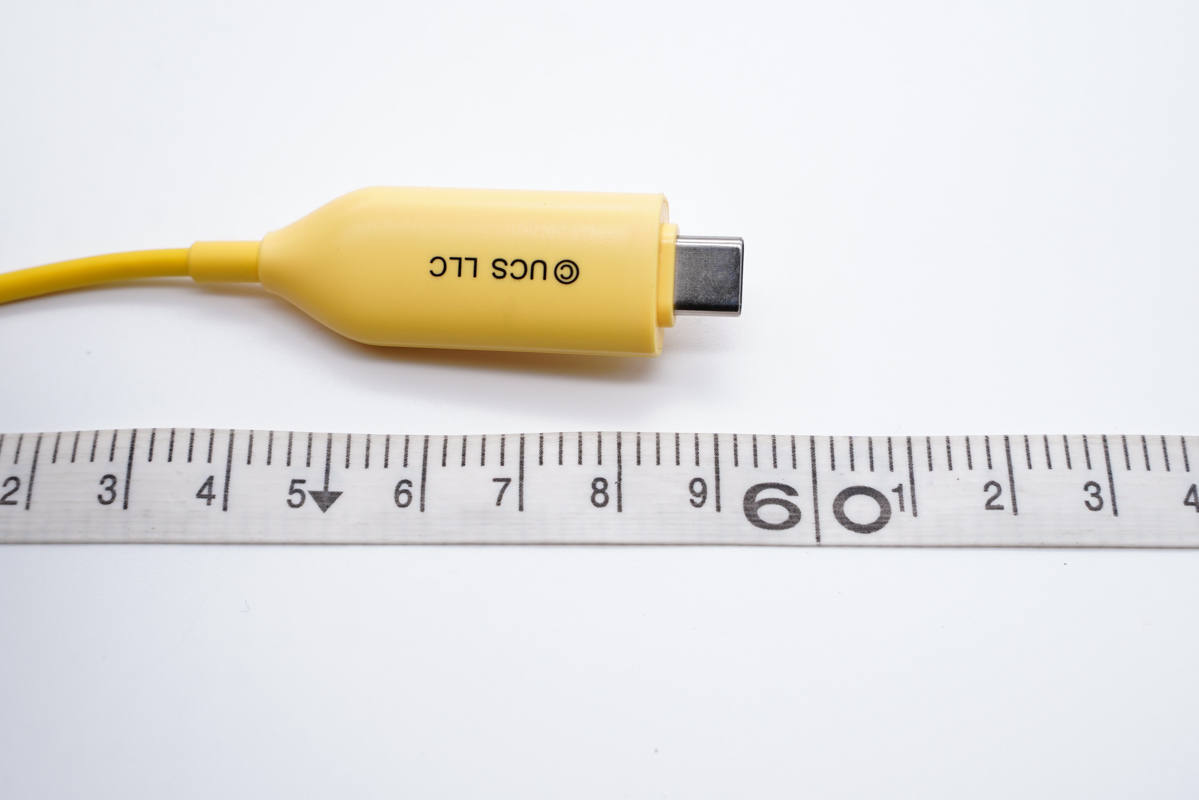

와이어의 길이는 약 59.2cm입니다.

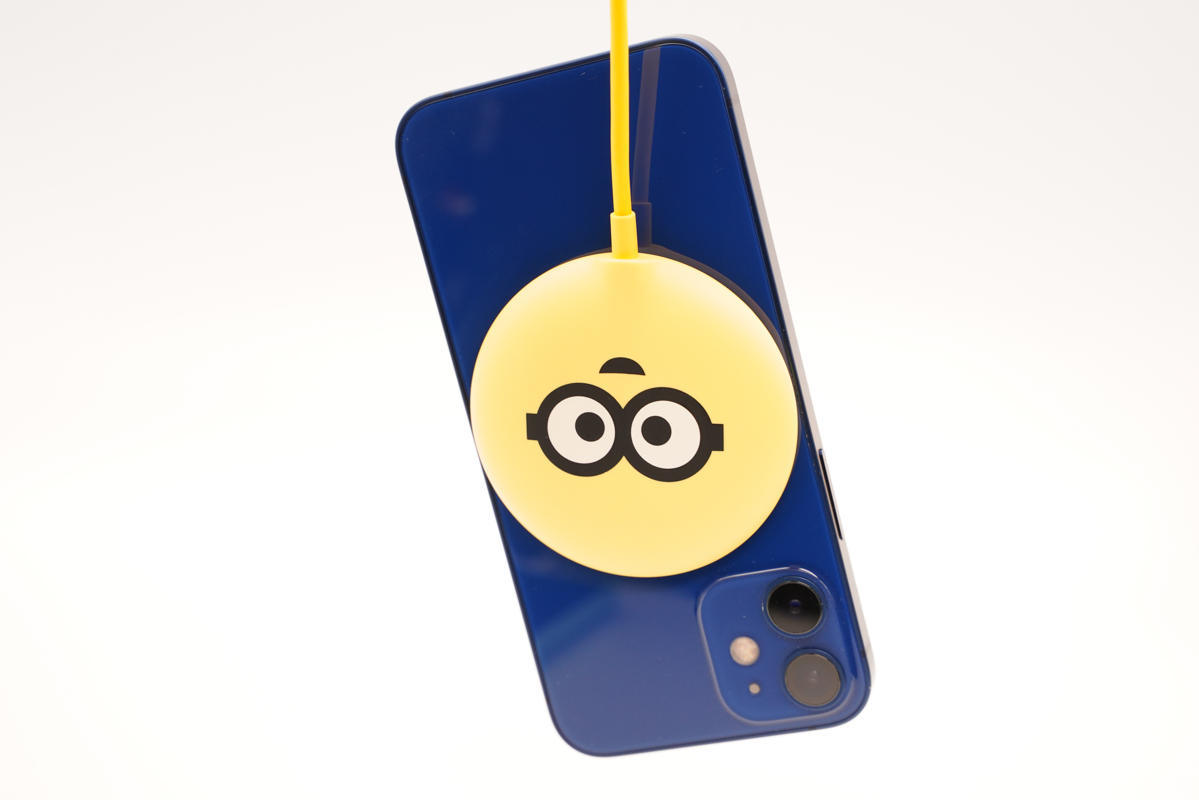

자석의 인력이 매우 강하여 iPhone 12 mini를 쉽게 들어 올릴 수 있습니다.

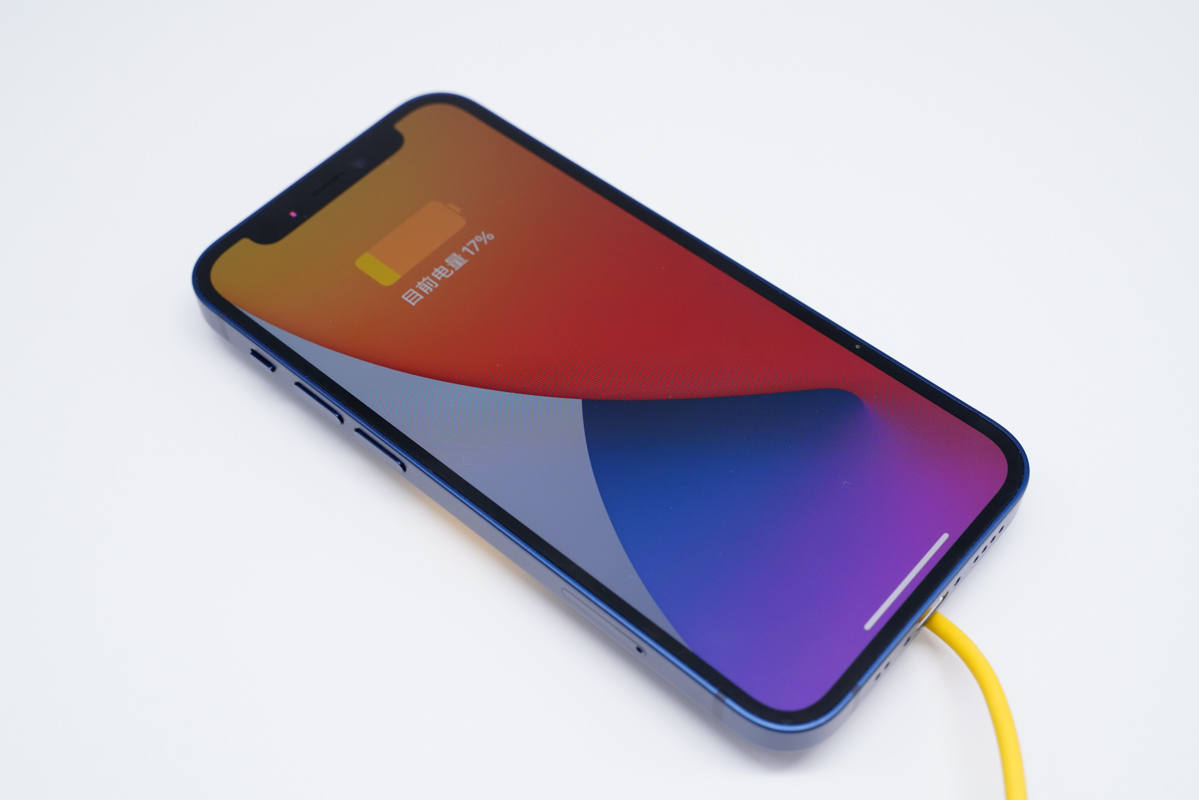

iPhone용 무선 고속 충전 서비스를 제공할 수 있습니다.

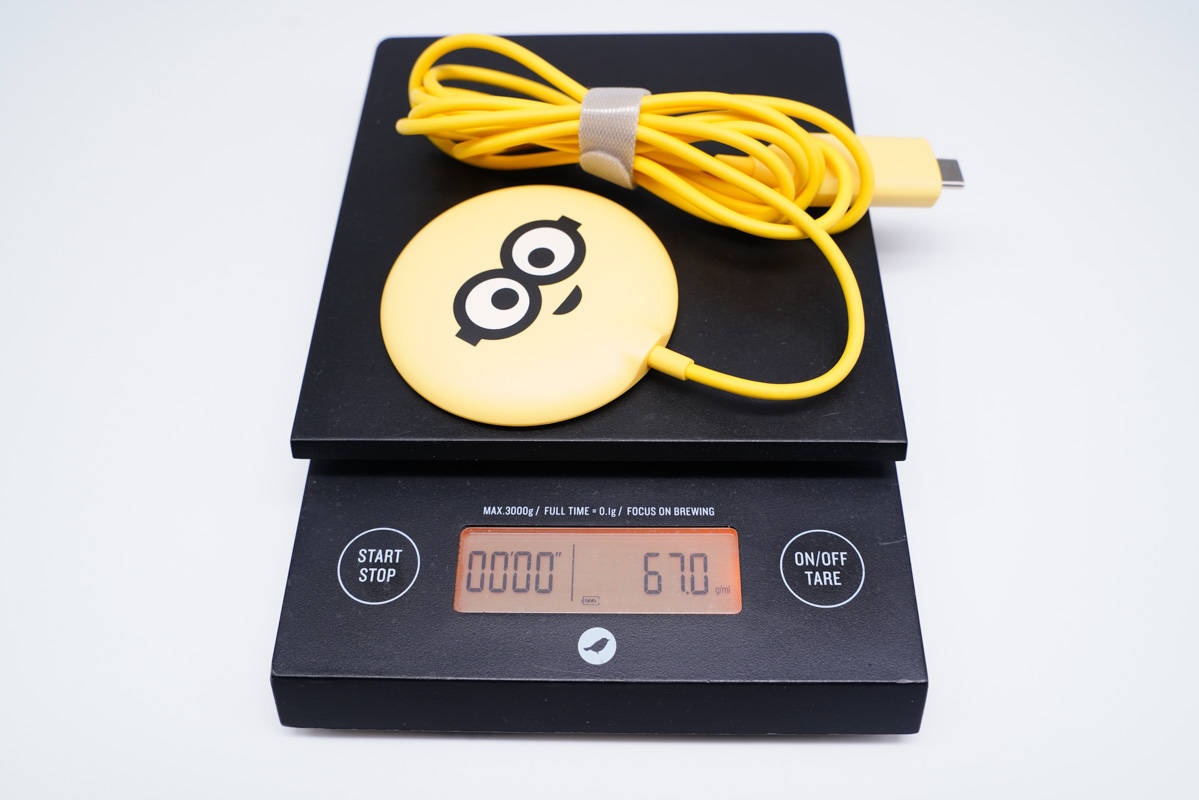

무선 충전 패드와 케이블의 무게는 67g에 불과합니다.

충전 헤드 네트워크 요약

충전 제품은 원래 비교적 작은 제품 범주입니다.질화 갈륨의 출현으로 충전기가 급속 충전기로 바뀌었고 성능이 크게 향상되었습니다.또한 사용자의 점점 더 많은 관심을 끌었고 공동 급속 충전 제품의 출현 제품은 사용자의 눈에 다시 한 번 수준을 올렸습니다.

충전 제품의 성능이 점점 더 강해지고 있어 성능을 추구하는 사용자들의 니즈를 충족시키고 있으며, 누비아와 누비아가 미니언즈와 함께 출시한 최신 공동 급속 충전 키트는 충전 제품의 미관을 한 차원 높인다. 더 이상 고유의 오래된 모습. 효율적인 급속 충전 서비스를 제공하는 것은 물론, 제품을 꺼내서 충전하는 모습도 눈길을 끈다. 미니언즈와 공동 브랜드화한 이 누비아누비아의 급속충전세트는 소비자들의 사랑을 받을 것으로 기대된다.

https://t.cj.sina.com.cn/articles/view/1677177940/63f7b454027011tv3

몇개 구입해서 test를 해 봐야 겠네요 ^^

USB Type-C의 공급 능력을 240W로 끌어 올린다 "USB PD EPR"

　USB-IF는 5 월 25 일 (현지 시간) USB Type-C 규격에서 케이블과 커넥터에 대한 규격 개정을 2.1로 업데이트하고이 중 새롭게 48V의 전압을 추가했다. 이는 USB Type-C를 공급할 수있는 전력이 100W에서 240W로 인상된다.

　현재 USB Type-C 및 USB PD의 규격은 20V / 5A, 즉 100W 전력 공급이 제한되고 있지만, 이번 커넥터의 규격은 새로 전압을 48V까지 끌어 올려지는 것을 제안하고 있다.

　대응에 전기적으로 50V까지 견딜 수 "USB PD Extended Power Range (EPR) '규격을 준수해야 케이블이 EPR 모드와 호환성이있는 것을 나타내는 비트가 세워지는 전기적 마커 (소위 eMaker)를 내장 할 필요가있다.

　현재 (USB PD를 사용하지 않는) 일반 AC 어댑터를 사용하는 노트북 PC에서도 전압은 20V 전후에서 전류의 양을 증가 방향성 것이 많기 때문에, 48V에 대응 시간이 걸릴 것이긴하지만 실현 하면 현재의 사양에서는 대응이 어려운 게이밍 노트북에서도 USB Type-C 케이블 1 개로 급전 할 수있는 시대가 온다.

https://pc.watch.impress.co.jp/docs/news/1327105.html

240W 장치 및 USB4 용 USB-C 개정 2.1 준비 제조업체

Type-C 전자 제품은 큰 진전을 이루려고합니다.

당신이 알아야 할 사항

• USB-IF (USB Implementers Forum)는 2 년 만에 USB Type-C의 첫 번째 주요 개정판을 발표했습니다.
• USB Type-C 케이블 및 커넥터 사양 개정판 2.1은 "확장 된 전력 범위"(EPR) 지원 덕분에 240W 전력 전송의 길을 열었습니다.
• 이 사양은 AMD, Apple, Dell, Google, HP, Intel, Lenovo, LG, MediaTek, Oculus, Qualcomm, Samsung 및 기타 회사에서 USB4 및 곧 출시 될 Power Delivery 개정판이있는 장치를 준비하면서 부분적으로 수정되었습니다.

지난 몇 년간 최고의 무선 이어 버드 에서 신뢰할 수있는 크롬 북 에 이르기까지 모든 것을 충전 할 수있는 하나의 훌륭한 100W 충전기 로 모든 기기에 5 개의 서로 다른 충전기를 사용하는 것을 압축 할 수 있었다면 감사해야 할 두 가지 표준이 있습니다. 이를 위해 : USB Type C 및 Power Delivery. USB-C 케이블 및 커넥터에 대한 마지막 주요 개정판은 2019 년에 있었지만 오늘은 Apple에서 Xiaomi에 이르는 거의 모든 주요 전자 회사를 포함하는 USB Implementers Forum에서 개정판 2.1을 선보였습니다 .

출처 : Ara Wagoner / Android Central45-65W Power Delivery 충전기

업데이트 된 사양 문서는 매우 건조한 표, 다이어그램 및 전기 공학으로 구성된 415 페이지이지만 그 가운데 몇 가지 중요한 업데이트가 발생하는 것을 볼 수 있습니다. 특히, 개정판 2.1은 USB4 장치와 곧 출시 될 Power Delivery 개정판의 길을 열어 새로운 확장 전력 범위 하위 사양을 통해 240W 충전을 제공합니다. 이 숫자를 설명하면 휴대 전화 충전기는 일반적으로 18 ~ 25W로 충전되고 Chromebook은 거의 모두 45W로 충전되며 가장 강력한 Macbook Pro는 96W로 충전 할 수 있습니다.

일부 Windows 노트북은 USB-C를 통해 최대 130W로 충전 할 수 있으며 구식 배럴 플러그를 사용하면 180-240W까지도 충전 할 수 있지만 130W USB-C 충전기는 기술적으로 현재의 Power Delivery 사양을 위반하고 있습니다. USB-IF는 조만간 Power Delivery를 수정하여 현재의 100W 제한보다 더 빠른 속도로 더 안전하게 충전 할 수 있도록 새로운 사양을 제시합니다. 이러한 준비의 일부는이 새로운 확장 전력 범위에 대한 Type-C 준비와 라이브 케이블을 분리하는 동안 더 높은 아크 발생 가능성과 같은 훨씬 더 높은 전압에서 발생할 수있는 특정 새로운 케이블 / 커넥터 제약 및 문제입니다.

EPR의 도입으로 현재의 최고 속도 SPR (표준 전력 범위) 케이블은 더 이상 사용되지 않으며 3A 이상의 전력을 전송하는 모든 케이블은 여전히 ​​전자 표시를해야합니다. 이 모든 것은 금년 말에 EPR과 함께 작동하는 차세대 Type-C 케이블을 보게 될 것이기 때문에 가까운 미래에 새로운 USB-C 케이블 구매를 보류 할 것입니다. USB-IF가 케이블 구성 요소 및 구성에 대한 요구 사항을 지속적으로 개선함에 따라 최소한 다음 등급의 케이블은 더 안전 할 것입니다.


https://www.androidcentral.com/usb-c-revision-21-preps-manufacturers-240w-devices-and-usb4

7.5W에서 240W로 USB PD 고속 충전이 10 년 만에 변경되었습니다.

출처: https://muritzy.tistory.com/2609

단 하나의 좋은 100W 성능 괴물로 외출 : 조만간 사용할 Baseus 100W GaN 충전기 분석

창의적인 입장 성명 : 실제 애플리케이션에서 100W 다중 포트 GaN 충전기의 성능에 대해 이야기하십시오.

충전기 산업은 지난 2 년 동안 빠르게 발전했으며 고전력 충전기가 속속 등장했습니다. 전력은 점점 더 커지고 있지만 GaN 질화 갈륨을 사용하여 부피가 점점 작아지고 있습니다.

많은 사람들이 오해를합니다. 100W 충전기를 보면 이런 고전력 기기 없이는 사용할 수 없다고 느낍니다. 실제로 그렇지 않으면 100W는 그중 하나 일뿐입니다.

더 중요한 것은 여러 개의 동시 고속 충전 기능을 제공 할 수 있다는 것입니다.

예를 들어 외출하면 노트북 + 휴대폰, 65W 다중 포트는 실제로 만족하기가 매우 어렵습니다. 보조 배터리 , 헤드폰 안정기 등 을 충전하는 경우 고전력 멀티 포트 충전기가 유용합니다.

Baseus이 100W를 잠시 사용했는데 최근에 외출 할 때 가져 왔습니다. 그 이유는 가격이 비싸지 않고 2C2A와 100W의 출력 사양이 내가 나가는 장비의 전원 공급을 잘 커버 할 수 있기 때문입니다.

징동

외관 및 디자인

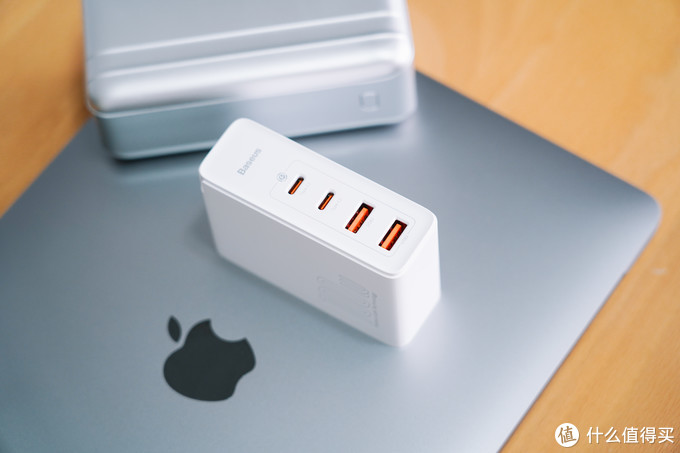

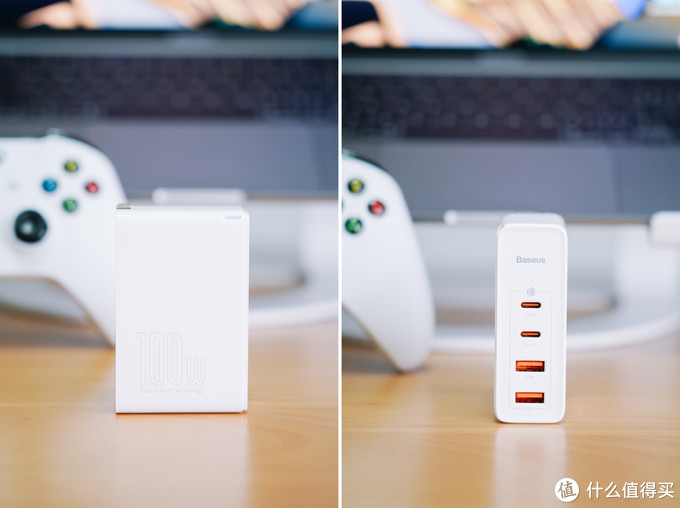

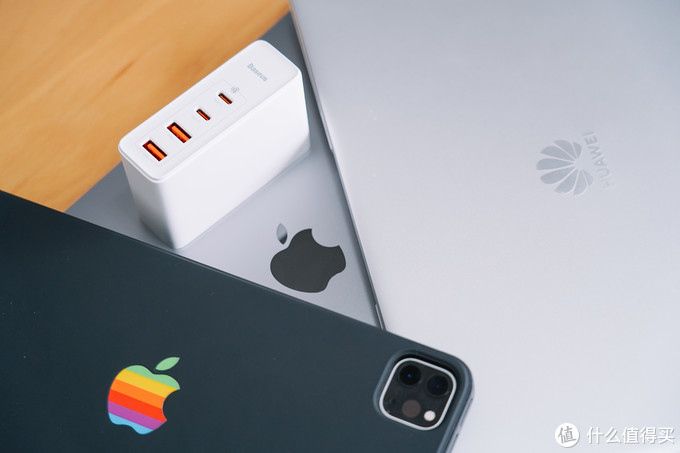

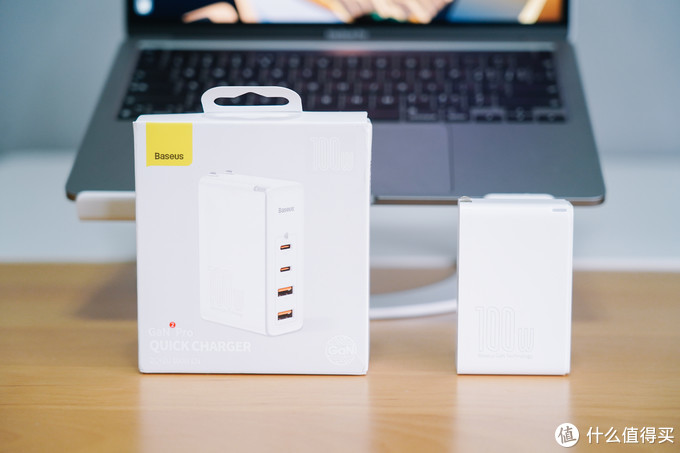

Baseus의이 100W GaN은 최신 모델이며 정식 이름은 Baseus GaN Pro GaN Fast Charger 2C + 2U 100W입니다.

그것은 100W 전원 공급 장치를 지원하는 5A 케이블과 함께 제공되며 TPE 케이블은 퀼트이며 그물 꼬리도 조금 더 길게 만들어졌습니다.

흑백으로 제공되며 측면은 100W 실크 스크린, 전면은 USB-C 2 개, USB-A 2 개, 내부 텅은 주황색 디자인으로 제작되었습니다.

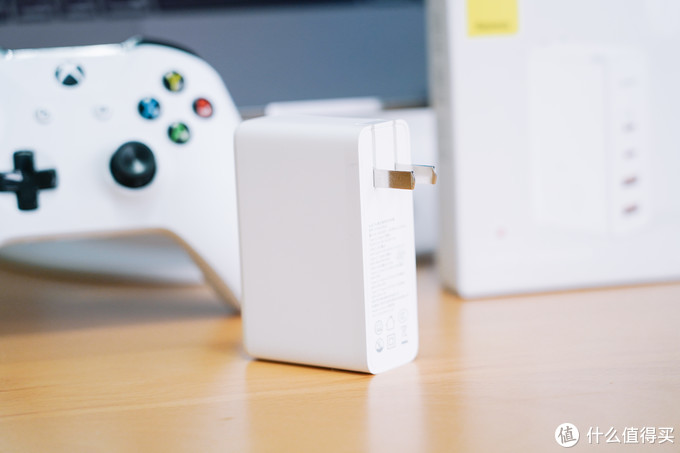

핀은 접을 수있어 일상적으로 쉽게 휴대 할 수 있습니다. 사실 저전력 충전기의 핀이 접혀 있든 없든 상관없고 크지도 않습니다. 하지만 100W 모델을 자주 가져 가야하기 때문에 접이식 핀이 가방에 넣기 매우 편리합니다.

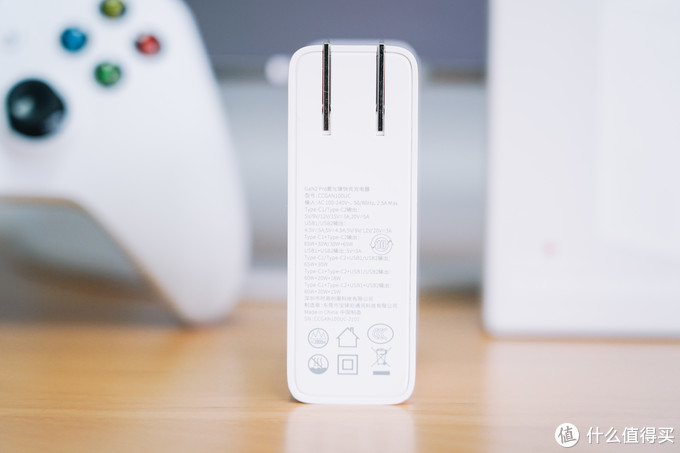

뒷면의 출력 매개 변수 목록은 조밀하게 쓰여진 것처럼 보이지만 실제로는 전혀 복잡하지 않습니다.

여기에있는 비즈니스 세부 정보에서 사진을 찍습니다.

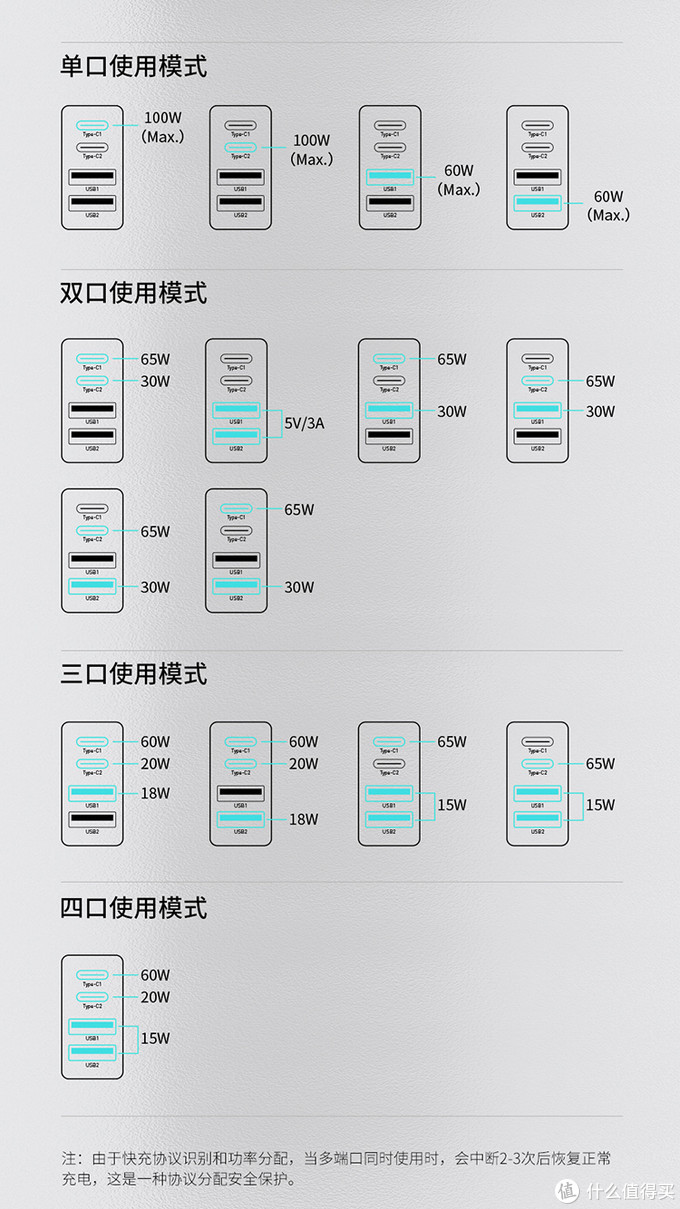

실제로는 싱글 포트, 듀얼 포트, 3 포트, 4 포트의 4 가지 모드로 나누어 져있어 이해하기 쉽습니다.

단일 포트 : C1 / C2는 블라인드 결합을 지원하고 최대 출력은 100W입니다 .A1 / A2는 블라인드 결합을 지원하며 최대 출력은 60W입니다.

듀얼 포트 : C1 + C2, 작동 모드는 65W + 30W, A1 + A2는 5V / 3A, C1 + A1 (또는 A2) / C2 + A1 (또는 A2)는 모두 65W + 30W입니다.

3 개의 포트 : C1 + C2 + A1 / A2 모드는 60W + 20W + 18W, C1 (또는 C2) + A1 + A2는 65W + 15W입니다.

4 개의 포트 : 동시에 사용되는 C1 + C2 + A1 + A2, 모드는 60W + 20W + 15W입니다.

솔직히 Baseus의 100W는 이미 상당히 작습니다. 아래에서 비교해 보겠습니다.

먼저 iPhone 12 Pro Max와 크기를 비교해보세요. 볼륨과 두께가 모두 이상적으로 제어됩니다.

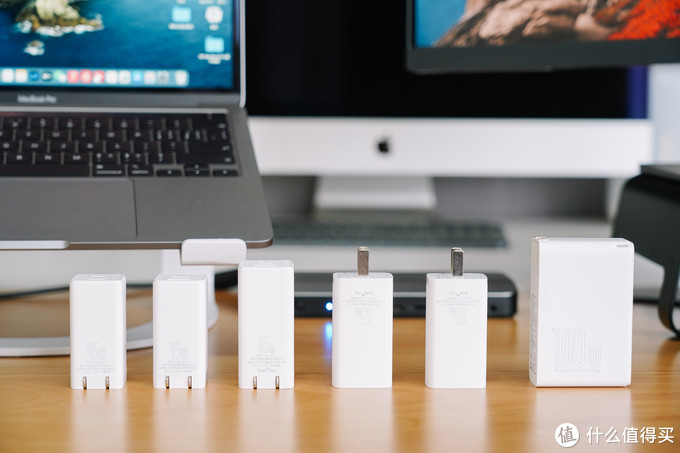

다른 65W GaN 충전기와 비교할 때 Baseus의 100W 4 포트는 길이와 너비가 약간 더 크고 두께가 더 얇기 때문에 일상적인 여행에 충분히 휴대 할 수 있습니다.

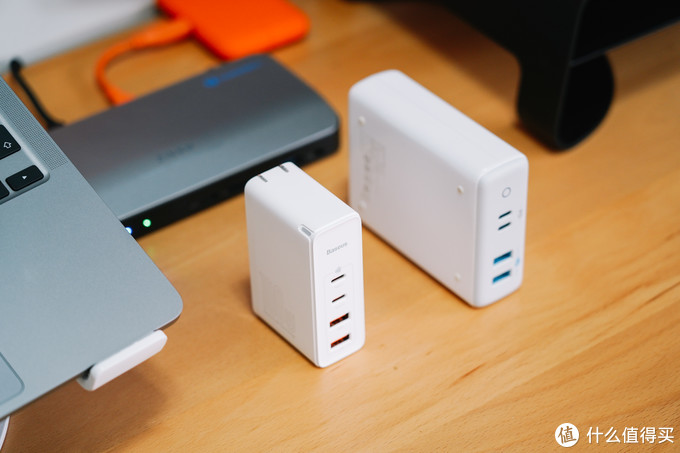

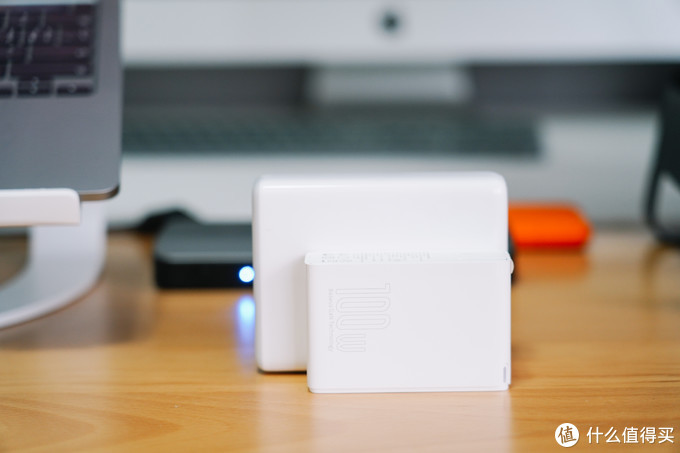

Anker의 이전 100W 데스크톱 충전기에 비해 크기가 훨씬 작습니다.

측면 대비가 더 분명하고 같은 시대의 제품처럼 보이지 않습니다. 그리고 최대 출력이 100W이지만 Anker는 프로토콜이든 다중 포트 모드이든 뒤처졌습니다.

소켓 의 상태는 일반 충전기에 비해 약간 길며 추가적인 수평 영역을 차지하지 않습니다.

Apple의 원래 61W 충전기와 비교할 때 Baseus 100W는 약간 더 길지만 너비가 상당히 좁고 두께가 비슷합니다. 하나의 단일 포트, 다른 네 개의 포터가 결정을 내립니다.

프로토콜 테스트

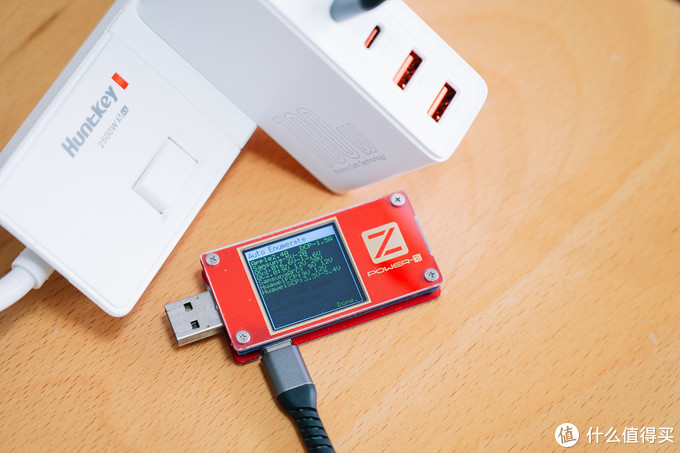

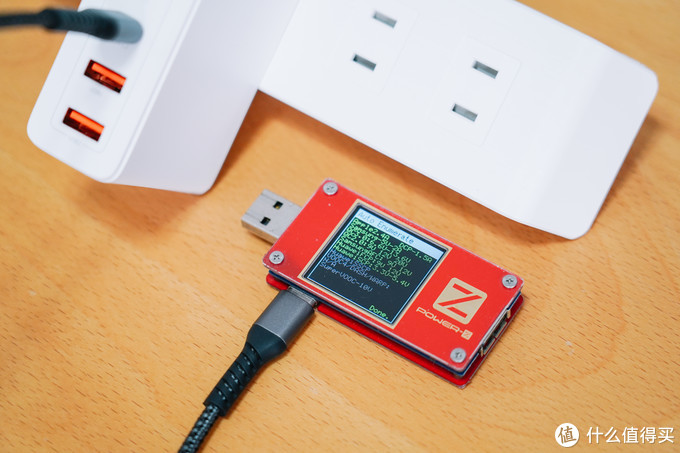

각 인터페이스에서 지원하는 프로토콜을 살펴 보겠습니다.

USB-C1

대기하다사과2.4A, DCP-1.5A, Samsung 5V / 2A, QC2.0 / 3.0, Samsung AFC 9V / 12V, Huawei FCP 및 SCP.

PD 메시지 디스플레이는 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 5A PD 프로토콜을 지원합니다.

동시에 5A PPS를 지원하며 PPS 설계를 기반으로 한 일부 Android 독점 프로토콜과의 호환성이 좋습니다.

USB-C2

이는 C1 인터페이스 프로토콜 및 PD 메시지와 완전히 일치하므로 두 개의 C 포트가 블라인드 삽입을 지원합니다.

Apple 2.4A, DCP-1.5A, Samsung 5V / 2A, QC2.0 / 3.0, Samsung AFC 9V / 12V, Huawei FCP 및 SCP를 지원합니다.

PD 메시지는 5V / 3A, 9V / 3A, 12V / 3A, 15V / 3A, 20V / 5A PD 프로토콜 을 지원하고 5A PPS를 지원함을 보여줍니다.

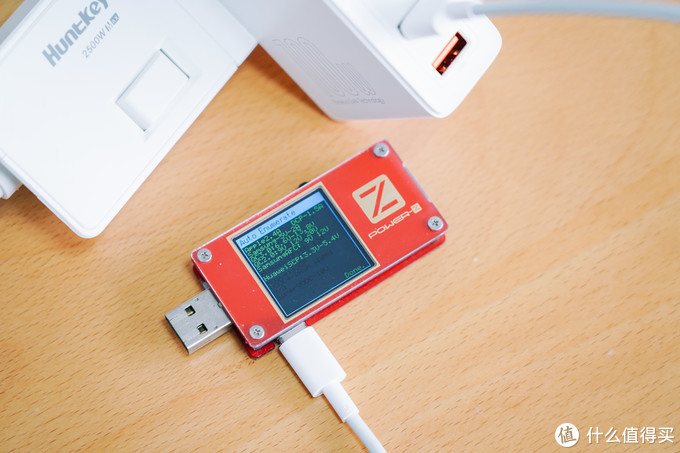

USB-A1

Apple 2.4A, Samsung 5V / 2A, QC2.0 / 3.0, Samsung 9V / 12V, Huawei SCP 3.3V / 5.4V를 지원합니다.

USB-A2

A1과 비교할 때 프로토콜에는 FCP 9V / 12V 프로토콜이 하나 더 있습니다.

사용하다

100W 입력 모바일 전원 공급 장치를 사용하면 C1 / C2는 기본적으로 최대 용량으로 실행되고 잘 작동합니다.

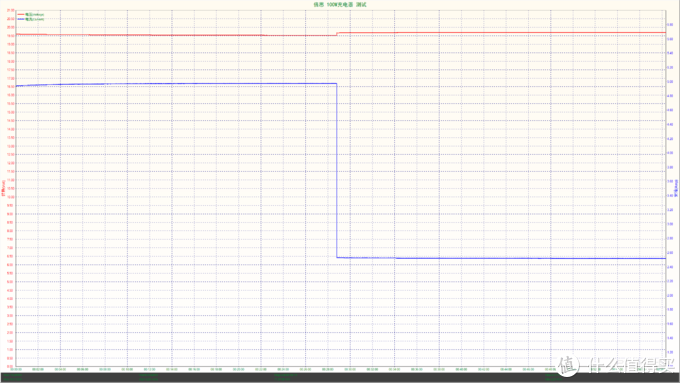

1 시간 전 부하 출력 테스트 후 100W 범위의 출력 전압 및 전류는 선형적이고 안정적이며 변동이 거의 없습니다. 연결된 장치는 모바일 전원 공급 장치입니다. 자체 전원이 70 % 이상이되면 약 60W 입력으로 전환되며 곡선 강하는 충전기와는 아무런 관련이 없습니다.

단일 포트 100W 사용 모드

MacBook Pro 16 인치 또는 기타 100W 전원 공급 장치에 적합합니다. 물론 PD 충전을 지원하지 않는 일부 컴퓨터를 가져 오기 위해 미끼 케이블을 구입할 수도 있습니다. 또는 100W 입력을 지원하는 모바일 전원 공급 장치 현재 Baseus의 100W 고전력 충전기가 유용합니다.

C1 + C2 출력 모드

다중 포트 고전력 충전기의 핵심은 전체 부하 다중 장치 출력입니다. 제가 일상 생활에서 가장 많이 사용하는 것은 실제로 컴퓨터 + 휴대폰 / iPad Pro 충전입니다.

일반적으로 얇고 가벼운 컴퓨터의 전력은 대부분 65W, iPad Pro는 30W, iPhone 12 Pro Max 피크는 약 23W입니다.

C1과 C2가 동시에 장착되면 출력 모드는 65W + 30W이며 총 전력은 95W에 도달 할 수 있습니다. 고출력 충전기는 100W의 단일 포트 일뿐만 아니라 여러 장치의 최대 속도 출력을 보장합니다.

Baseus의이 100W 멀티 포트 충전기를 사용하면 외출 할 때 서로 방해하지 않고 노트북 + iPad Pro / 휴대폰에 최대 속도로 전원을 공급할 수 있습니다.

다중 포트 출력 모드

이 Baseus의 USB-A 포트는 많은 멀티 포트 충전기와 달리 QC, FCP, SCP 등과 같은 프로토콜을 지원하며 적용 범위가 더 넓어 질 것입니다.

매일 외출 할 때 기본 포트 A는 PD 고속 충전을 지원하지 않는 AirPods, Apple Watch, 안정 장치 또는 iPhone을 충전하는 데 사용됩니다.

C1 + C2 + A1 / A2의 모드는 60W + 20W + 18W로 랩톱 및 휴대폰의 최대 속도 전원 공급을 보장 할 수 있으며 포트 A는 여전히 18W 출력을 제공 할 수 있습니다.

4 개의 포트가 동시에 출력됩니다. A1 + A2는 15W를 공유하지만 C1과 C2의 출력 모드는 여전히 60W + 20W로 여전히 매우 실용적입니다.

요약하자면

노트북 + 휴대폰 또는 iPad와 같은 여러 장치를 사용해야하는 경우. 그런 다음 여러 충전기를 완전히 버리고 함께 사용하고 Baseus와 같은 100W를 구입하면 충분합니다.

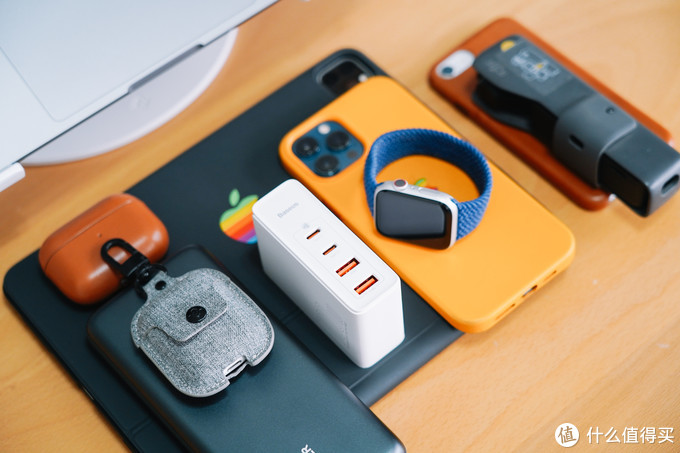

외출시 충전기에 대해 걱정할 필요가 없습니다 .2C2A는 동시에 4 개의 장치에 전원을 공급할 수 있습니다. 어떤 모드에서든 C1 / C2의 PD 출력이 먼저 보장되어 매우 좋습니다.

이전의 일부 멀티 포트 충전기는 많은 전력을 가지고있는 것처럼 보이지만 멀티 포트가 완전히로드되면 고속 충전을 수행 할 수 없습니다. Baseus는 크기와 무게를 고려하여이 문제를 해결했으며 현재 권장되는 100W 멀티 포트 충전기라고 할 수 있습니다.

개선이 필요한 점은 기본적으로 만족스럽고,이 Baseus 시리즈의 충전기는 모두 디자인 표시등이 있다는 점만 있습니다. 밝기는 줄었지만 밤에는 여전히 약간의 밝기가 있습니다.

물론 표시 등 선택에 대해 사람들마다 의견이 다르며 일부 사용자는 표시등을 유지하는 것이 더 편할 수 있습니다.

사실 완전히 취소 할 수있어 재료비를 절약 할 수있을뿐만 아니라 애프터 비용도 절약 할 수 있다고 생각합니다. 대부분의 경우 충전기 자체는 파손되지 않으며 램프가 파손 된 경우에도 사용자는 A / S 교체를 수행합니다.

GaN 기술이 성숙함에 따라 충전기 산업에 대한 이점은 분명합니다. 지난 2 년 동안 Baseus 충전기는 빠르게 발전했으며 자체 GaN 충전기 매트릭스를 형성했습니다. 45W, 65W ~ 100W 범위를 완벽하게 지원하므로 다양한 요구를 가진 사용자 그룹을 충족 할 수 있습니다.

이 100W는 매우 많은 프로토콜을 지원하고 매우 합리적인 작동 모드 설계를 갖춘 몇 안되는 충전기 중 하나 여야합니다. 가격은 약 200 위안이지만 실제로는 충전기 4 개를 따로 사는 것보다 저렴합니다. 매일 외출 할 때 기기를 구할 수 있으며 충전기를 여러 개 가져갈 필요가 없습니다.

고정 된 위치에서 장시간 사용하면이 형태의 Baseus는 소켓의 추가 공간을 차지하지 않으며 일반 충전기와 크게 다르지 않습니다. 멀티 포트 충전도 추세이며 식별 프로토콜이 잘 수행되는 한 실제로는 단일 포트 충전보다 실용성이 더 큽니다.

post.smzdm.com/p/amx7n6pz/

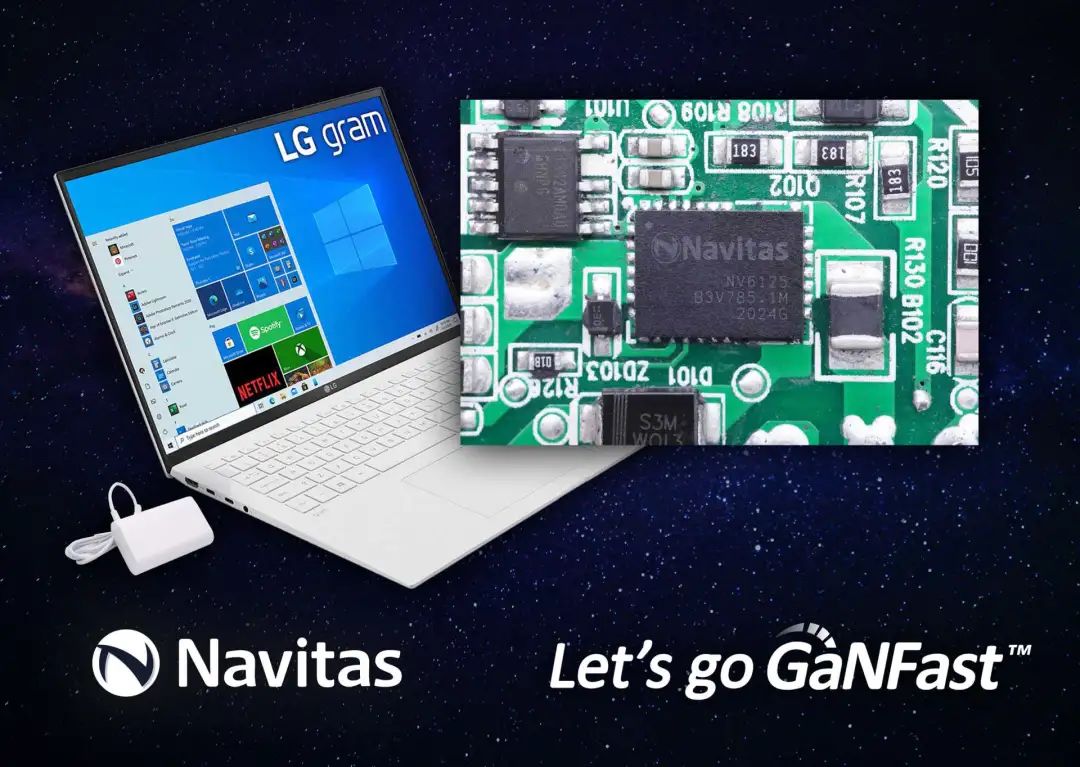

LG 전자, 나노 마이크로 질화 갈륨 파워 칩 공식 채택, 16 인치 얇고 가벼운 노트북 PC LG 그램 출시

나노 마이크로 반도체는 오늘 LG 전자가 질화 갈륨 (GaN) 기술을 최초로 적용하고 나노 마이크로 GaNFast GaN 파워 칩을 공식 채택 했다고 오늘 발표했다.

나노 마이크로 GaN 파워 칩을 최초로 사용한 LG 그램 노트북에는 강력한 11 세대 인텔 코어 i5-1135G7 프로세서와 경량이 아닌 80Wh 초 용량 배터리가 장착되어 있지만 기네스 월드에서 수상한 바있다. 무게는 1190g (2.62 파운드)에 불과한 "세계에서 가장 가벼운 16 인치 노트북 컴퓨터"라는 명성을 기록한이 제품은 "언제 어디서나 걱정없이 사용"이라는 LG의 디자인 컨셉을 이어가고 있습니다.

LG 그램의 표준 전원 공급 장치는 Nanomicro NV6125 GaNFast 전원 칩이 장착되어 있기 때문에 강력하고 가볍고 빠릅니다. USB-C PD 표준이 개발됨에 따라이 65W 충전기는 다른 태블릿, 스마트 폰 및 이어폰을 안전하고 빠르게 충전 할 수 있습니다.

질화 갈륨 (GaN)은 기존의 저속 실리콘 (Si)보다 20 배 더 빠르게 실행되는 3 세대 반도체 기술이며 부피와 무게의 1/3로 최대 3 배의 전력 또는 충전 속도를 달성 할 수 있습니다. Nanomicro GaNFast GaN 전력 칩은 GaN 장치, 드라이버, 보호 및 제어 기능을 통합하여 오늘날 더 높은 전력 성능으로 간단하고 컴팩트하며 빠른 전력 솔루션을 제공합니다.

Nanomicro Semiconductors의 CEO 겸 공동 설립자 인 Gene Sheridan은 다음과 같이 말했습니다. "우리가 일상에서 사용하는 노트북과 스마트 폰이 더욱 강력 해지고 얇아지고 얇아 짐에 따라 과거의 번거 로움에 작별 인사를 할 때입니다. 느린 충전 실리콘 기반 충전기는 가볍고 빠른 질화 갈륨 충전기로 대체되었습니다. LG는 세계에서 가장 가벼운 16 인치 노트북 LG 그램과 완벽하게 일치하는 더 가볍고 빠른 나노 마이크로 질화 갈륨 충전 기술을 채택했습니다. "

고온을 피할 수 있고 안정적으로 작동하는 NV6125 GaNFast 갈륨 질화물 전력 칩은 고주파 유사 공진 (HFQR) 회로에 사용됩니다. 어댑터는 LG를 위해 Shenzhen Eurotel Electronics Co., Ltd.에서 설계 및 제조했으며 나노 마이크로 애플리케이션 엔지니어링 팀의 지원을 받았습니다.

Shenzhen Eurotel Electronics Co., Ltd.의 부회장 겸 부사장 인 Wang Yuetian은 다음과 같이 말했습니다 :“갈륨 질화물은 우리의 빠른 충전 미래를 나타냅니다. Eurotel은 Nanomicro Semiconductors와 협력하여 GaNFast GaN을 도입하는 데 앞장서 게 된 것을 매우 기쁘게 생각합니다. 전력 칩은 소비자를위한 미래 지향적이고 더 빠르고 가볍고 효율적인 노트북 충전 솔루션을 성공적으로 창출합니다. 나노 마이크로 GaNFast GaN 전력 칩은 빠르고 효율적이며 사용하기 쉬우 며 안정적이며 성공적으로 사용됩니다. 더 높은 요금은 더 나은 충전 제품을 개발하고 시장 출시를 가속화하는 데 도움이 될 것입니다. "

Nawei 소개 :

Navitas Semiconductor는 2014 년에 설립 된 세계 최고의 질화 갈륨 전력 칩 회사로 , 아일랜드에 본사를두고 있으며 심천, 항저우 및 상하이에 R & D 및 판매 센터를두고 있습니다. Nanomicro는 재료, 장치, 응용 프로그램, 시스템, 디자인 및 마케팅 분야에서 업계를 선도하는 풍부한 경험을 갖춘 강력하고 성장하는 전력 반도체 산업 전문가 팀을 보유하고 있으며 회사 설립자는 300 개 이상의 특허를 보유하고 있습니다.

GaNFast 전력 칩은 GaN 전력 (FET)을 드라이브, 제어 및 보호와 통합하여 모바일, 소비자 가전, 기업, 전기 운송 및 새로운 에너지 시장 효과를 위해 더 빠른 충전, 더 높은 전력 밀도 및 더 강력한 에너지 절약을 제공 할 수 있습니다. Nanomicro는 GaN 장치, 칩 설계, 패키징, 애플리케이션 및 시스템의 모든 측면에서 120 개 이상의 특허를 발급 및 신청했으며, 생산을 완료하고 1500 만 개 이상의 GaNFast GaN 전력 칩을 성공적으로 공급했습니다. 제품 품질 및 출력 세계 최고의 화물량.

www.chongdiantou.com/wp/archives/72827.html

추가내용 200928)

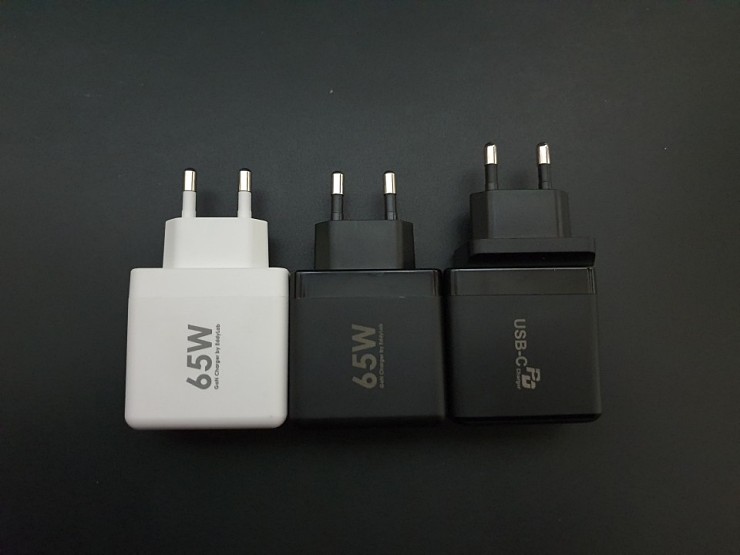

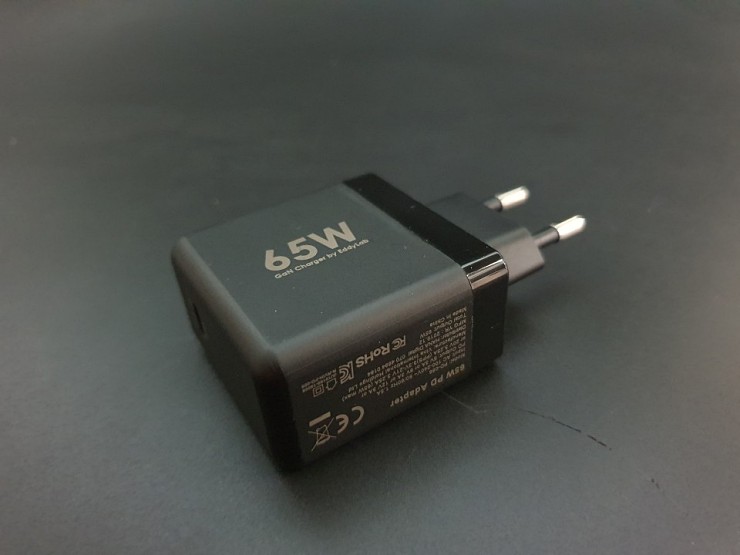

65W 제품에서 문제가 있었던 충전 리플레쉬 현상이
120W 제품에도 있는 것으로 확인되었습니다 .ㅠ.ㅠ

충전리플레쉬현상은 기존 1개의 포트 충전중에, 다른 포트 충전을 위하여 케이블을 꼽으면
충전상태를 재 조정하기 위하여 한번 충전이 꺼졌다가

충전량 재분배가 되는 현상입니다.

일반적으로 배터리가 내장되어 있는 제품에는 크게 문제가 없습니다만,
배터리 내장이 없는 제품의 경우, 리부팅되는 결과를 가지게 되므로

주의하셔서 사용이 필요합니다.

========================

안녕하십니까 ?  EddyLab입니다.

괴물급급 120W 휴대용 충전기가 하나 나와서

관련 제품 내용을 올려 드립니다. ^^

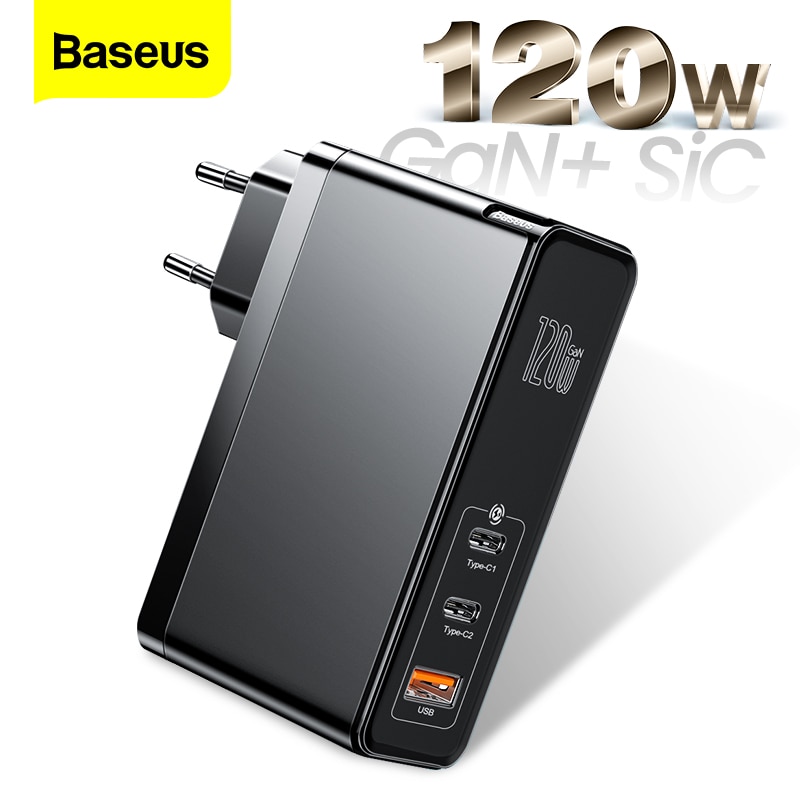

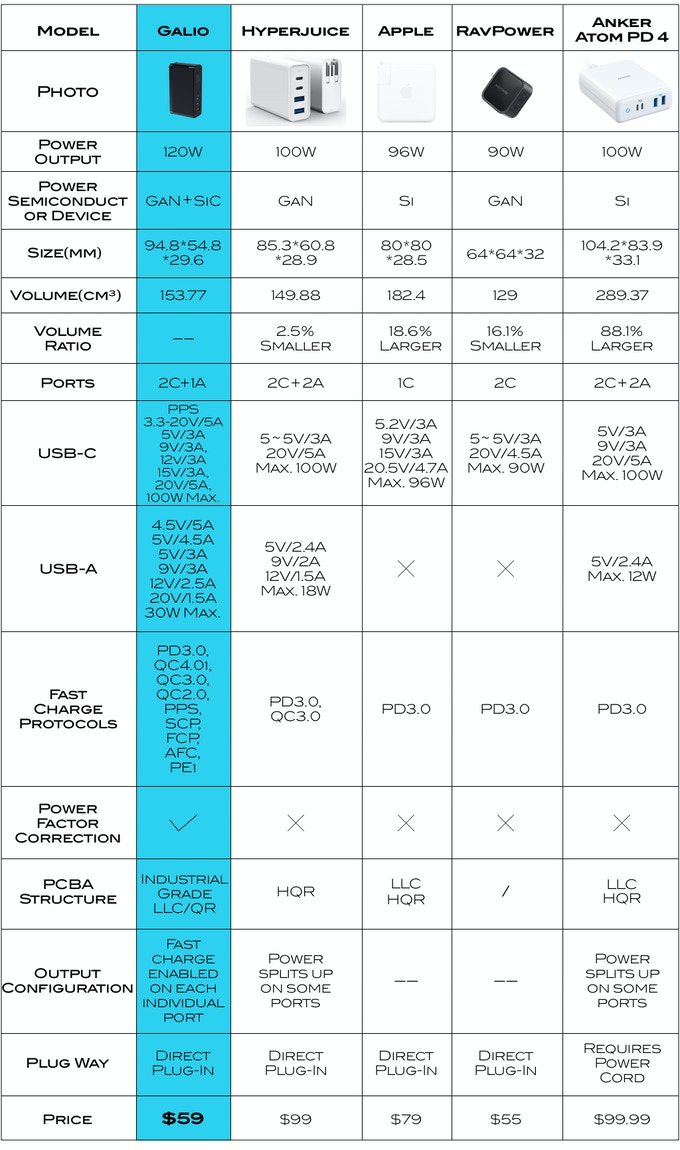

Baseus 120W GaN SiC USB C Charger Quick Charge 4.0 3.0 QC Type C PD Fast USB Charger

120W 2C 1A 지원 휴대용 어댑터 입니다.

방식으로는 GaN은 아니고,
GaN + SiC 방식이라고 적혀 있는 것으로 보아서는,

1C는 GaN방식이고, 나머지  1C 1A는 SiC 방식이 아닌가 추정하고 있습니다.

Input

AC100-240V~,50/60Hz,3.0A

Output

Type-C1 Output: 3.3-20V/5A,5V/3A,9V/3A,12V/3A,15V/3A,20V/5A Max.

Type-C2 Output: 3.3-20V/5A,5V/3A,9V/3A,12V/3A,15V/3A,20V/5A Max.

USB A Output: 4.5V/5A,5V/4.5A,5V/3A,9V/3A,12V/2.5A,20V-1.5A Max.

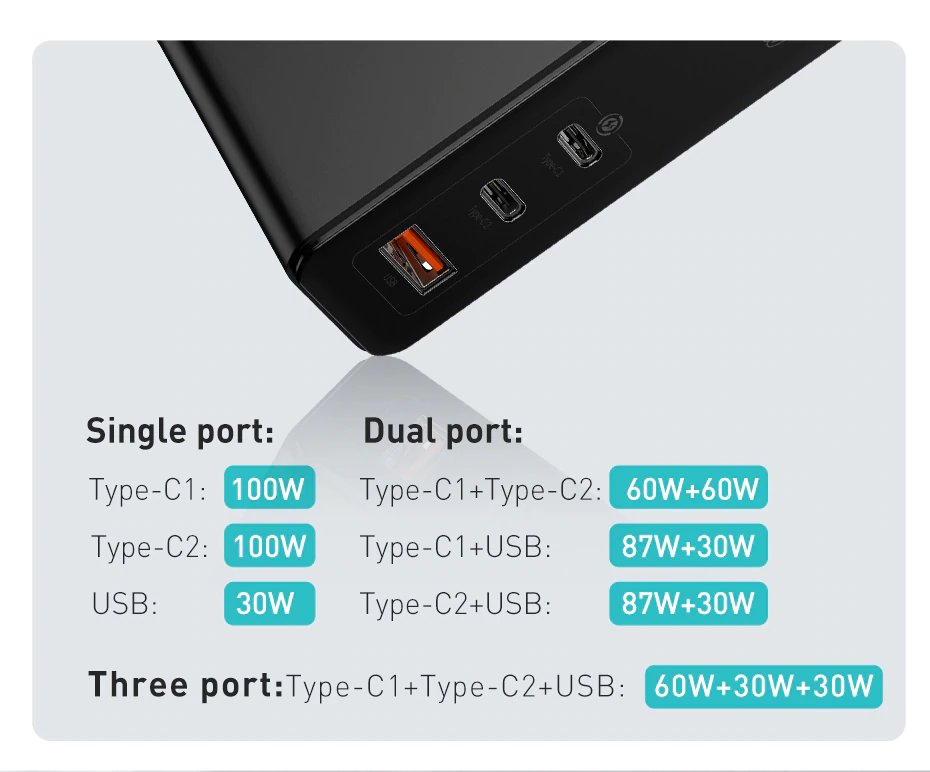

Type-C1+Type-C2 output：60W+60W

Type-C1 Ouput: 5V/3A,9V/3A,12V/3A,15V/3A,20V/3A Max.

Type-C2 Output:5V/3A,9V/3A,12V/3A,15V/3A,20V/3A Max.

Type-C1 / Type-C2+USB-A output：87W+30w

Type-C1 / Type-C2：5V/3A,9V/3A,12V/3A,15V/3A,20V/4.35A Max

USB-A 30W：4.5V/5A,5V/4.5A,5V/3A,9V/3A,12V/2.5A,20V/1.5A Max

Type-C1+Type-C2+USB-A output：60W+30W+30W

Type-C1 60W：5V/3A,9V/3A,12V/3A,15V/3A,20V/3A Max，

Type-C2 30W：5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A Max

USB-A 30W：4.5V/5A,5V/4.5A,5V/3A,9V/3A,12V/2.5A,20V/1.5A Max

위의 Output관련 Data를 참조 하면,

USB-C 2포트 동시 충전기준으로
Type-C1+Type-C2 output：60W+60W
Type-C1 / Type-C2+USB-A output：87W+30w

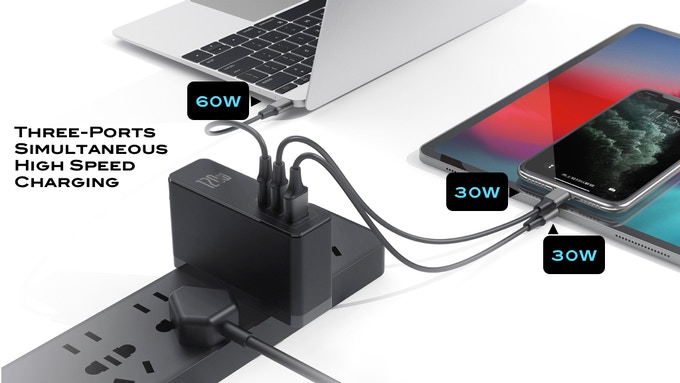

3포트 동시 충전기준으로
Type-C1+Type-C2+USB-A output：60W+30W+30W

이렇게 지원 된다고 설명이 되어 있네요

USB-C 포트 1개로 5V 20A 100W 지원이 가능하고,

60W 노트북 2개는 붙일 수 있고,

60W노트북 1개랑, USB-C 모니터 1개도
같이 연결 사용할 수 있을 듯 보입니다.

보통 이정도 지원제품 휴대용 충전기는
데스트용 충전기와 사이즈가 비슷하게 되어 버립니다.

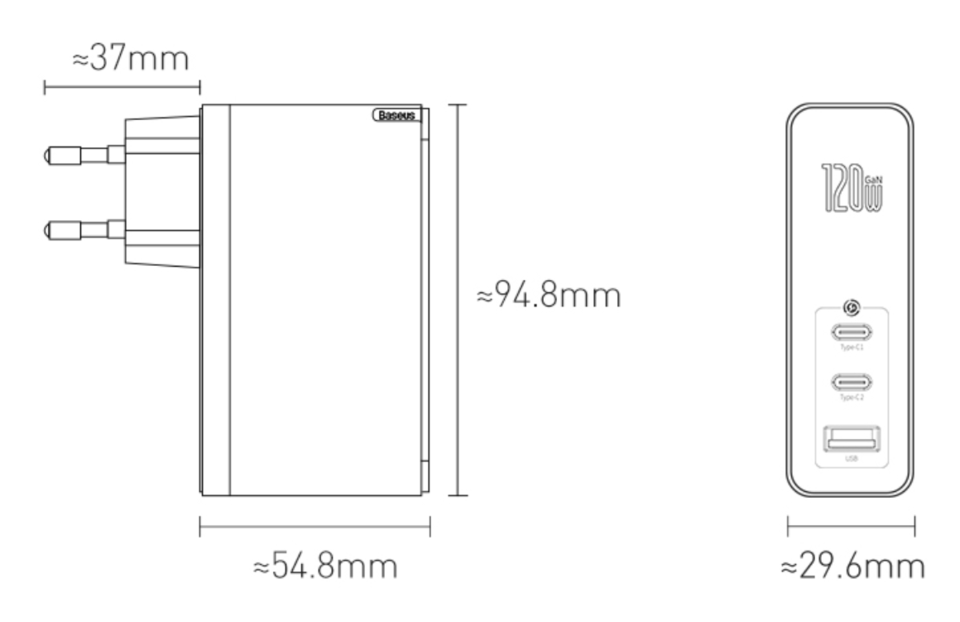

이 제품은 94.8x54.8x29.6mm 사이즈가 나오는데,

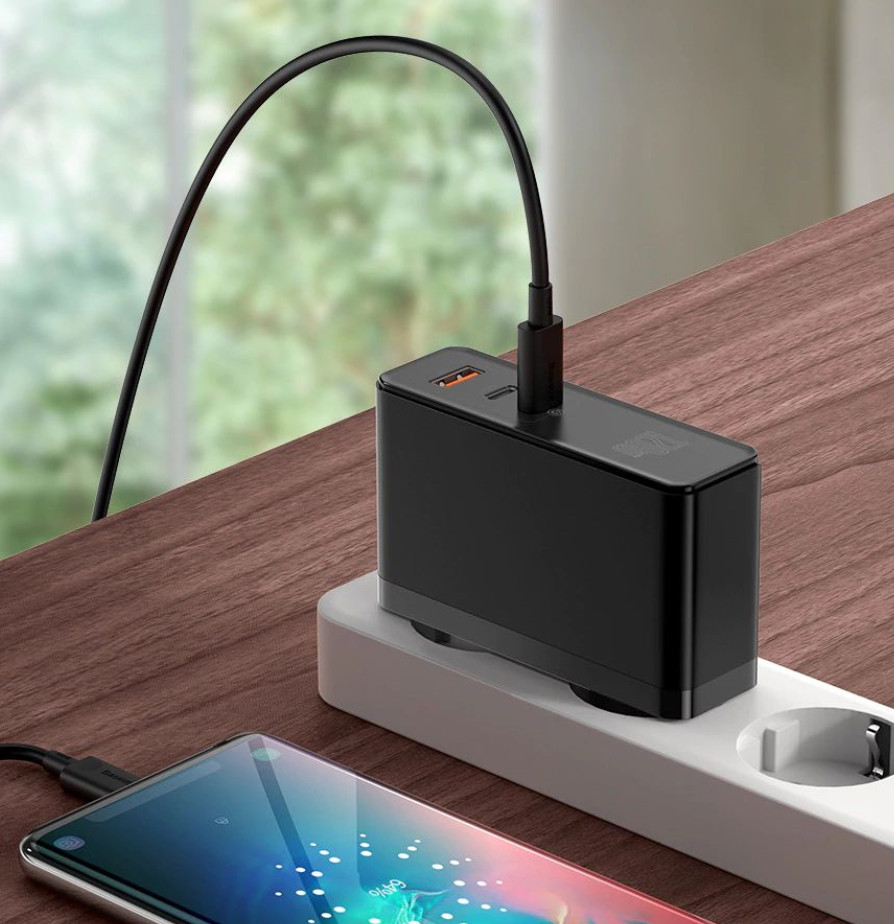

다른 100W제품과는 다르게, 충전기 제품을 세로길이쪽을 길게 만들었네요.

100W급 제품은 일단 사이즈가 크기 때문에,
세로쪽이든 가로쪽이든 한쪽으로 크게 만들 수 밖에는 없습니다. ㅠ.ㅠ

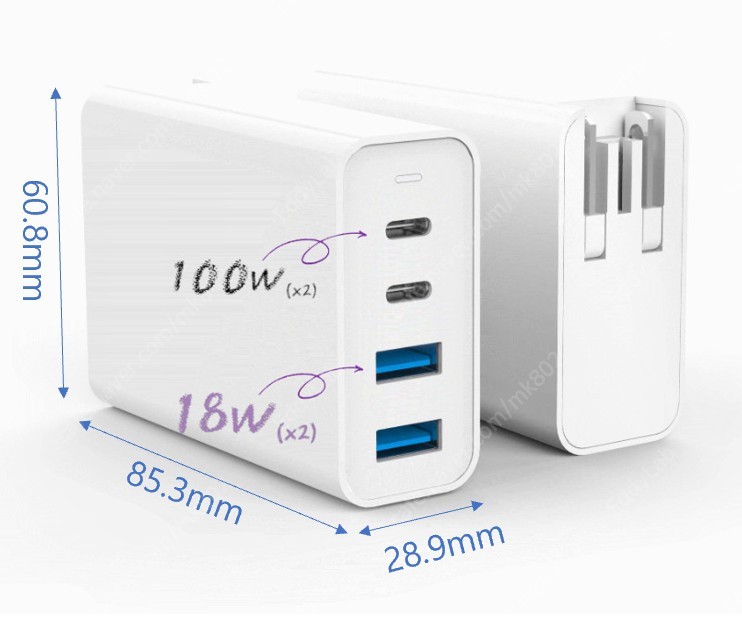

참조) USB PD 2C 2A 4개포트 하이퍼주스 제품

이 제품은 하기와 같이 멀티탭 2개는 잡아먹게 됩니다. ㅎㅎㅎ
대신 흔들리지 않고 고정은 잘 될 듯 보이네요 ^^

삼성 PPS 45W 충전와 USB-A QC 4.0도 지원된다고 하네요 ^^

100W급이면 발열관련도 걱정이 됩니다만,
발열패드를 붙여서 쿨링시스템을 만들었다고 하는데

발열이 잘 되면, 제품 표면은 더 뜨거워 지게 되므로,
이것은 한번 Test를 해 봐야지 알 수 있겠네요..

================================================

그리고 신규 33종 USB-C DC플러그, & DC케이블 커넥터 중

USB-C DC플러그를 소개해 드렸고,

이제 나머지 DC케이블 커넥터가 입고 완료 되었습니다.

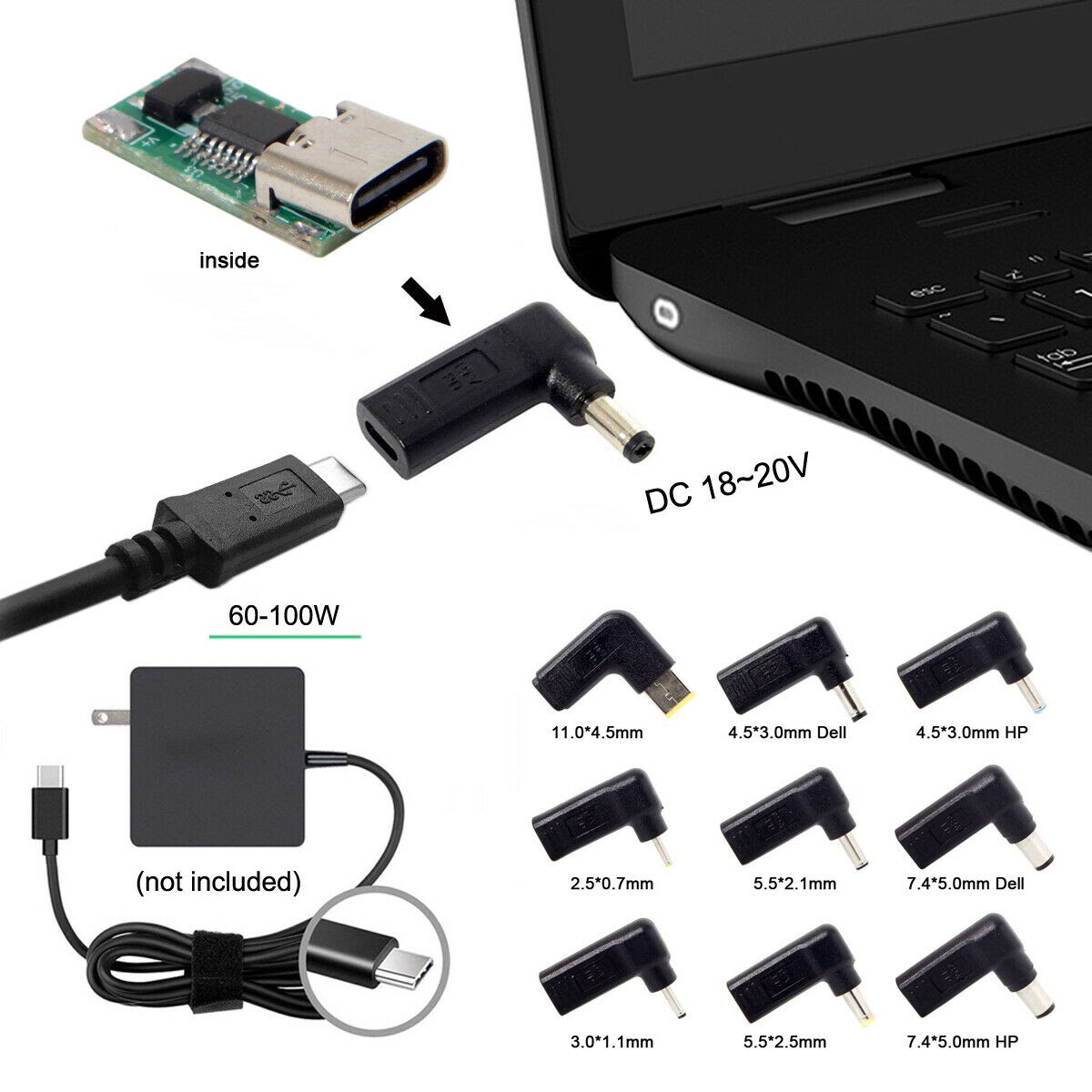

EddyLab USB-C PD (F) to DC플러그
& USB-C PD (F) to DC케이블

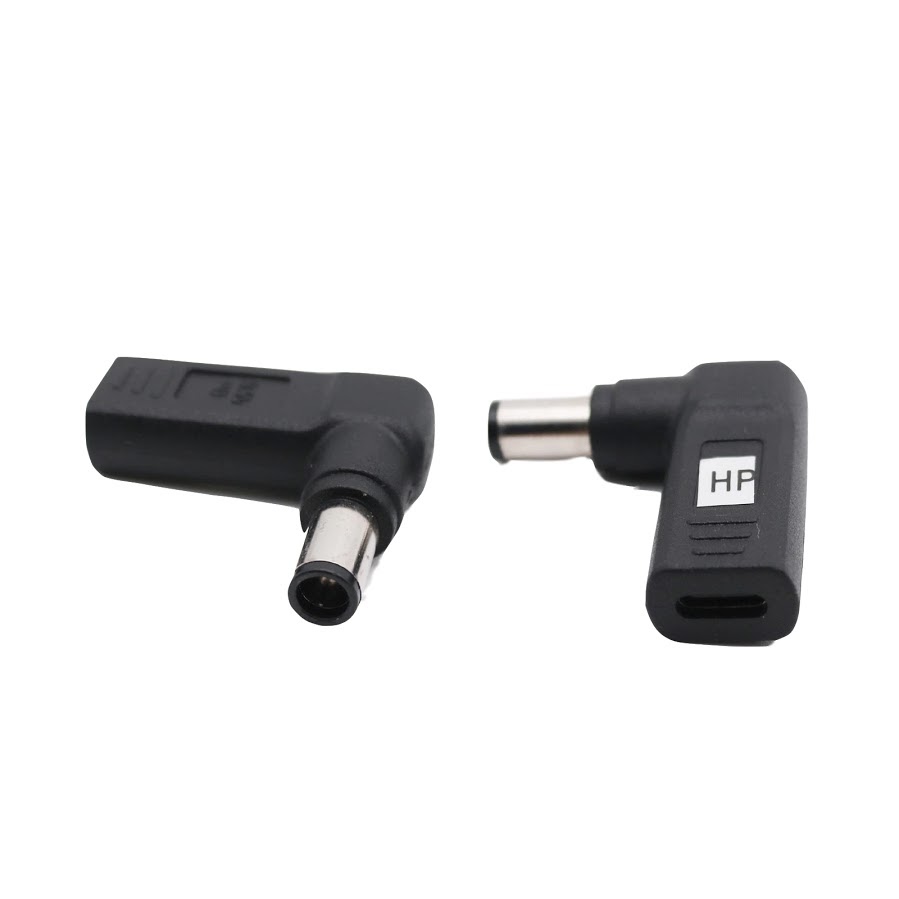

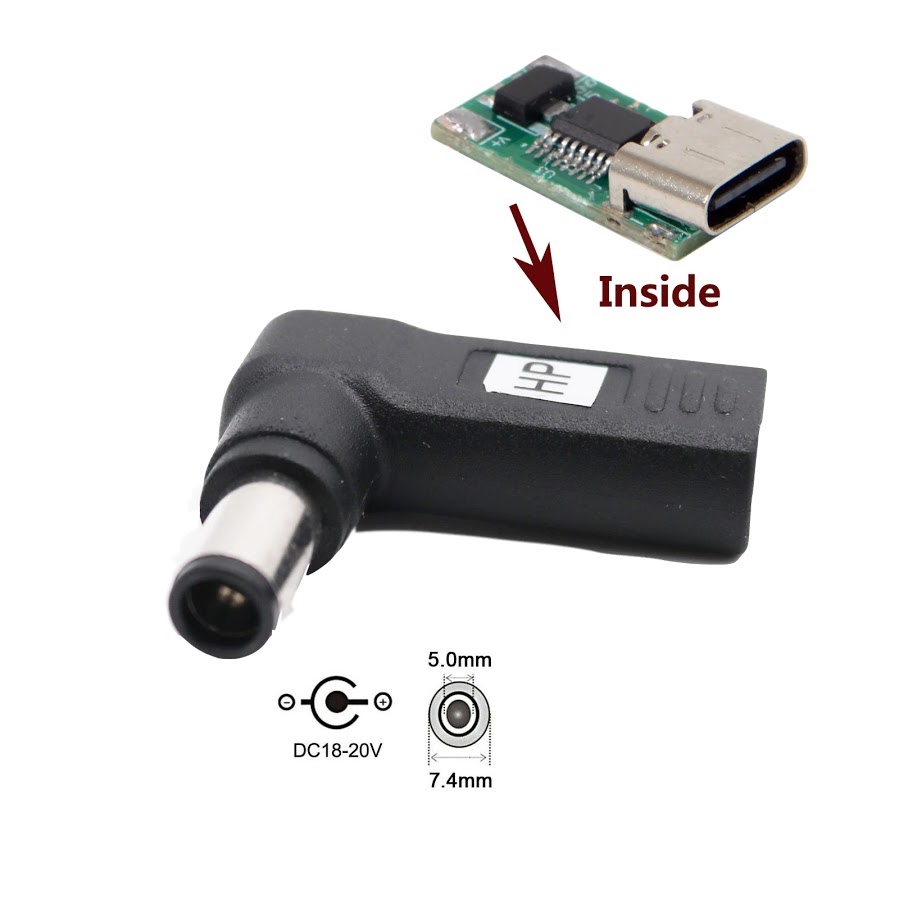

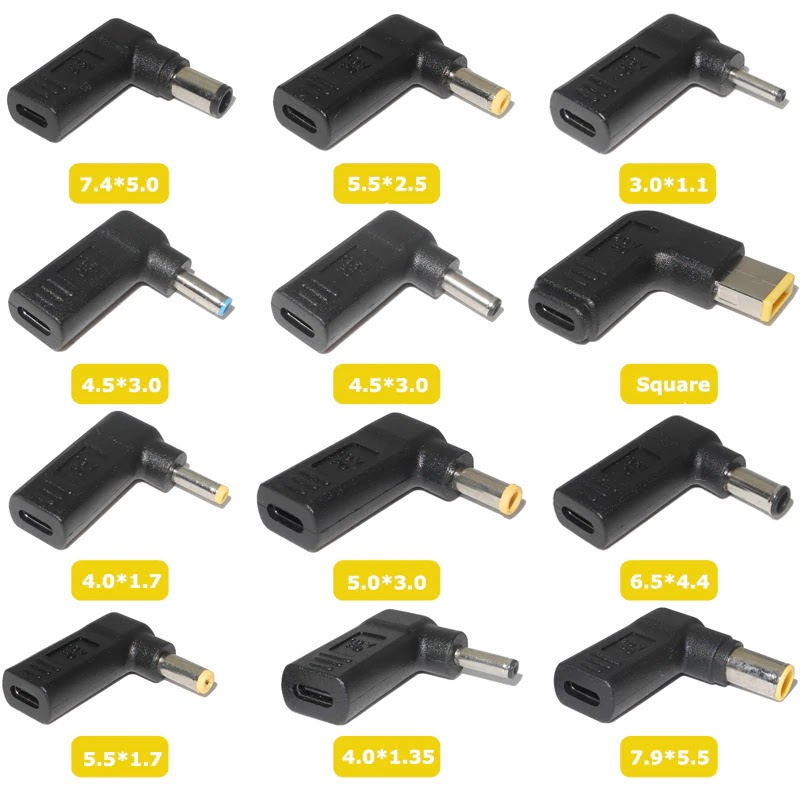

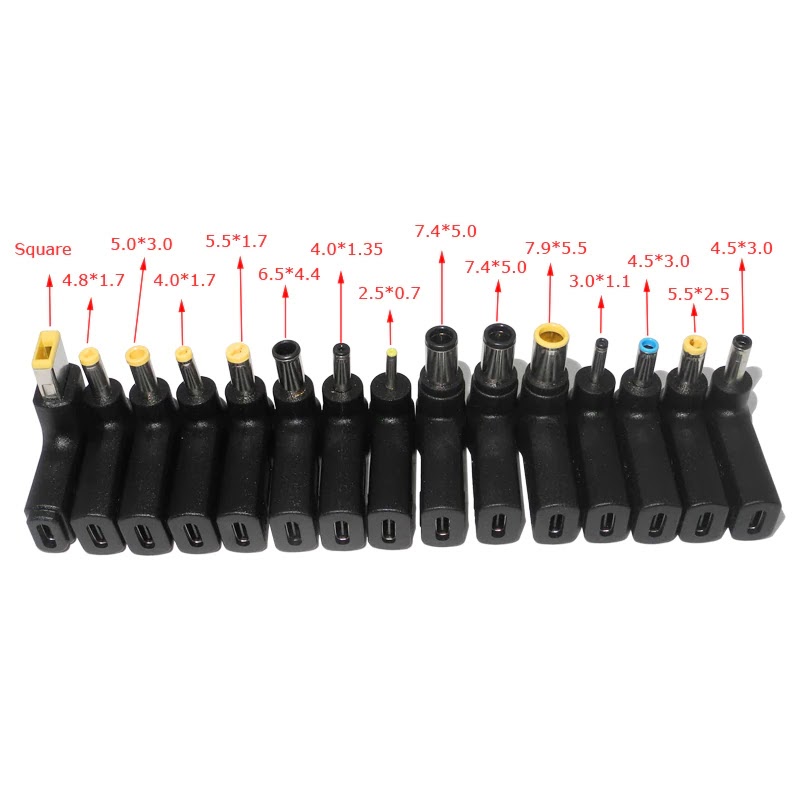

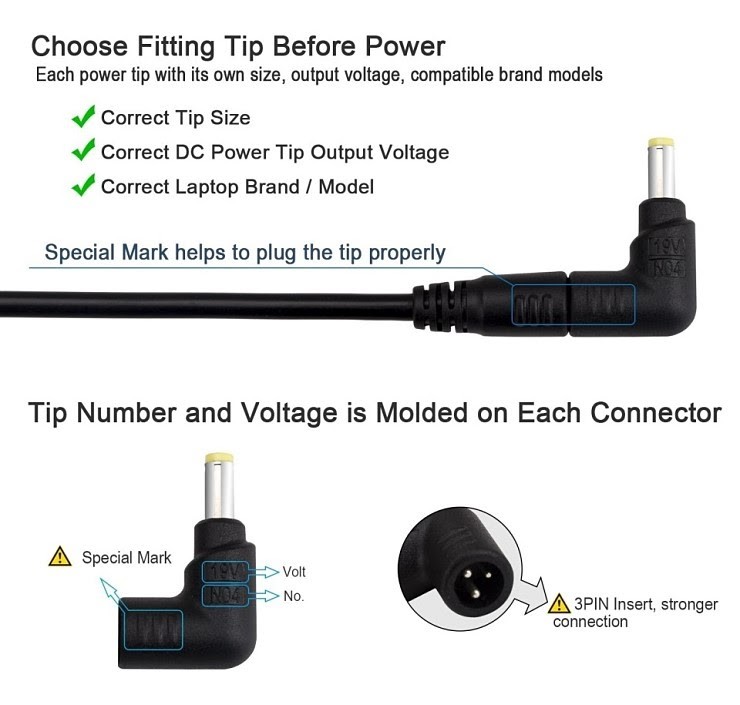

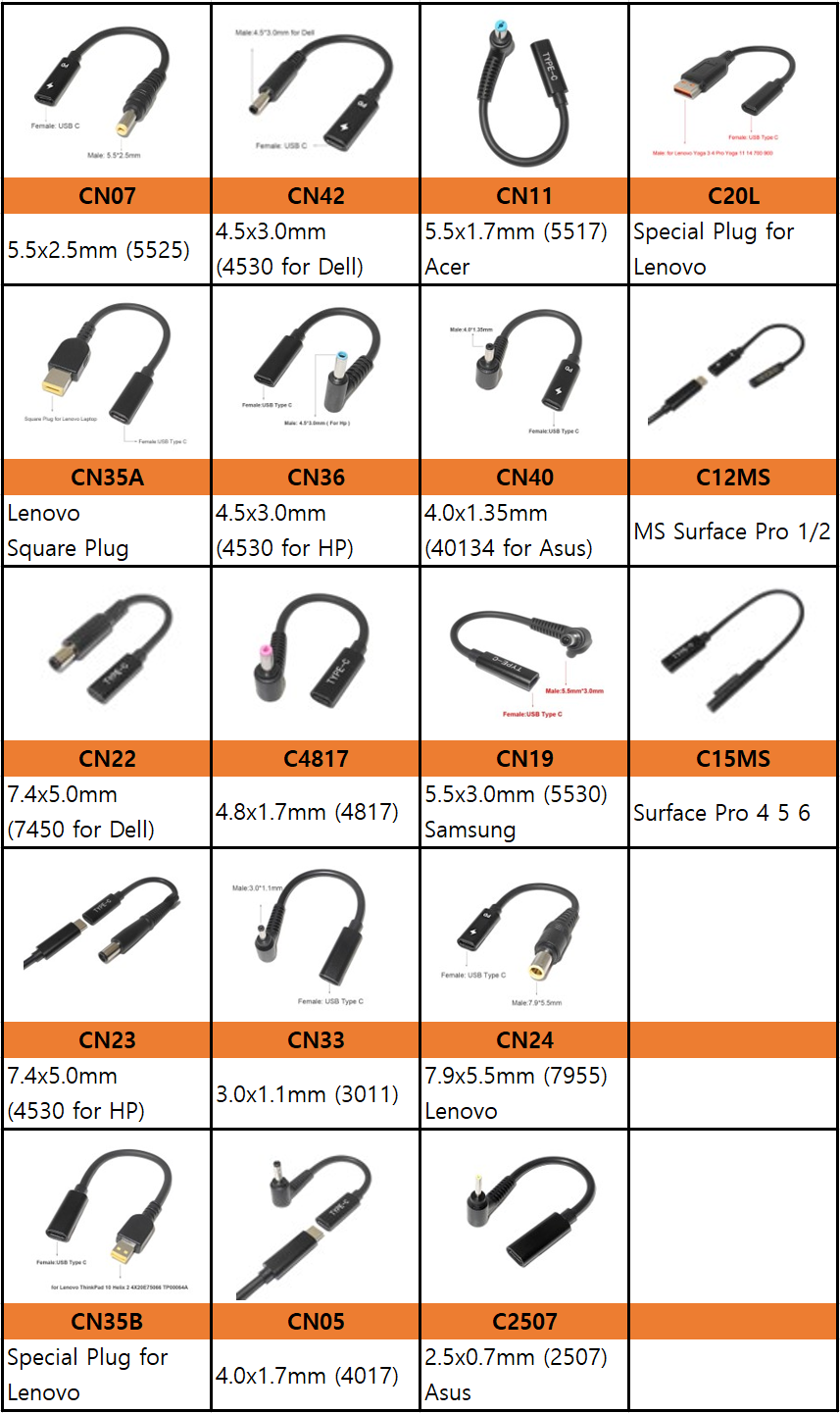

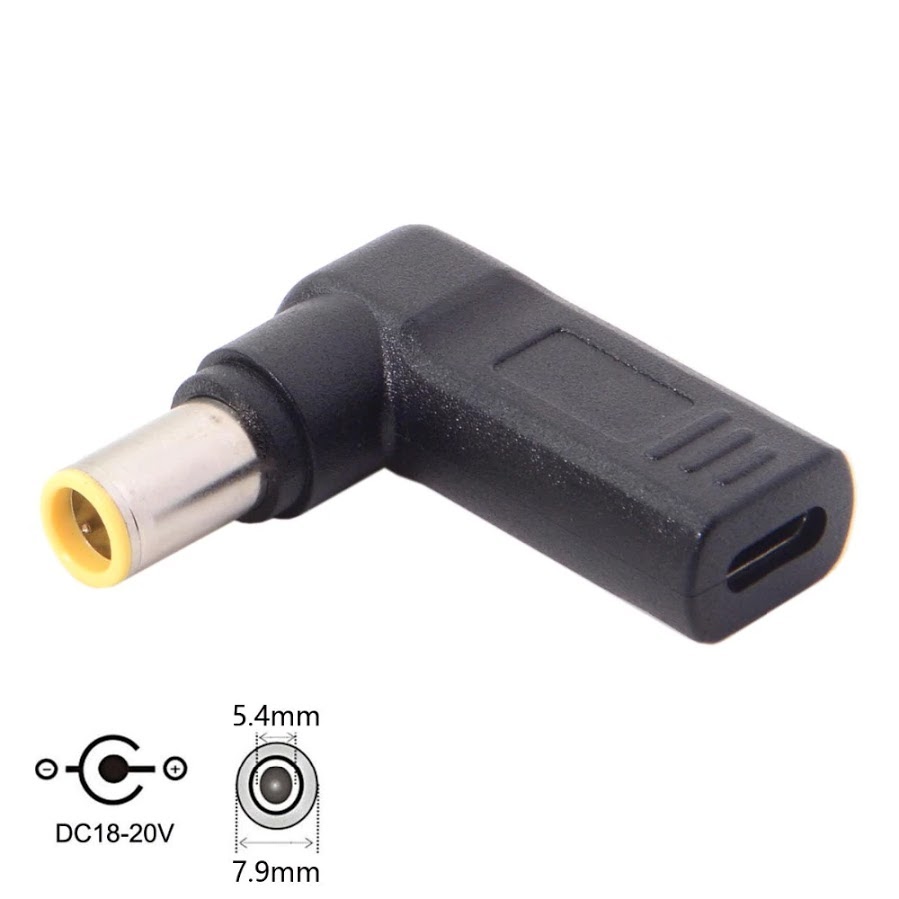

(1) USB-C PD (F) to DC플러그 타입

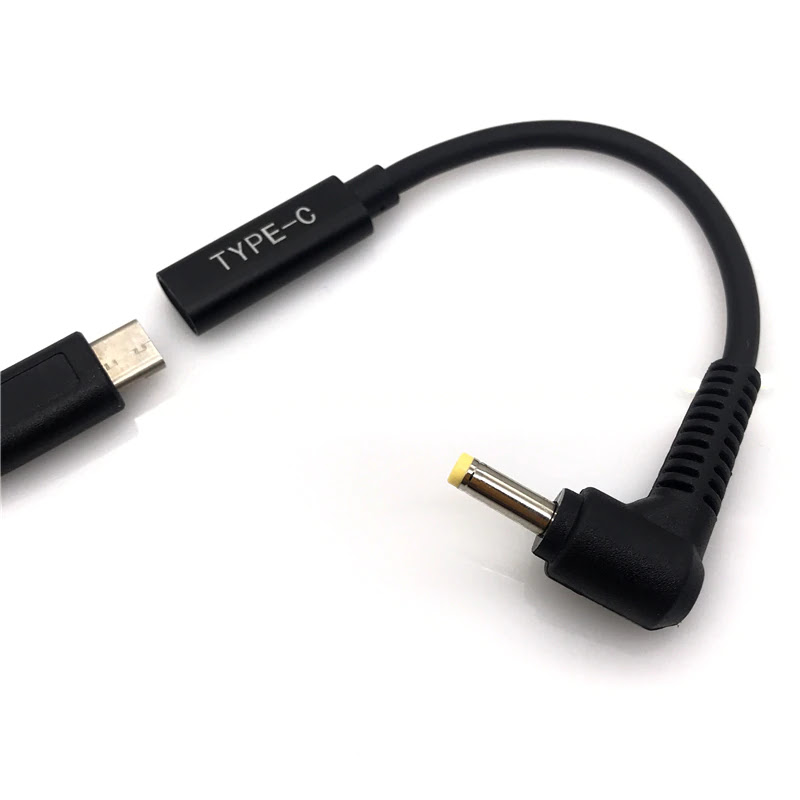

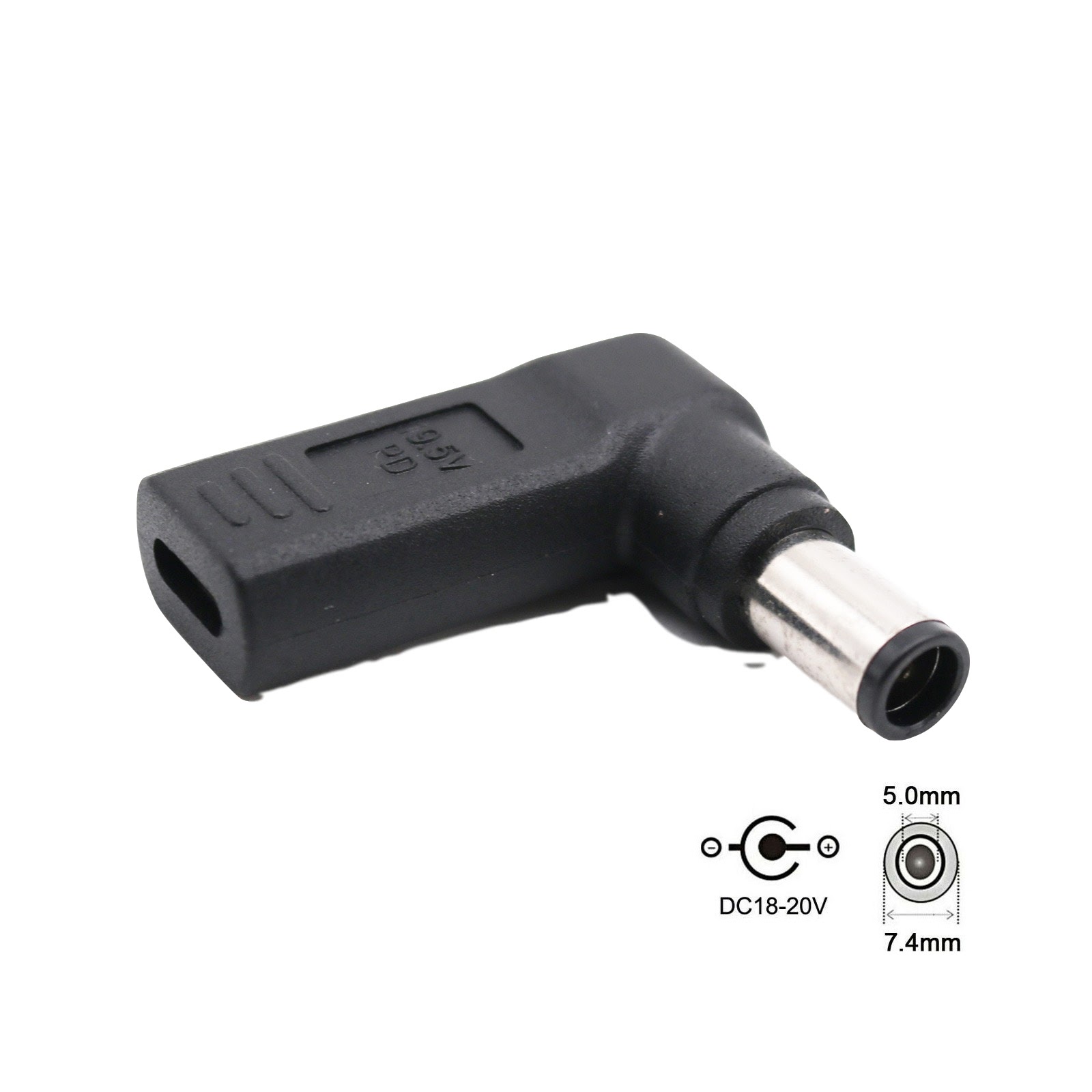

(2) USB-C PD (F) to DC케이블 타입

다음주 월요일 부터 구입이 가능하도록 조치해 놓겠습니다.


EddyLab USB-C PD (F) to DC플러그 판매 링크
https://smartstore.naver.com/eddylab7/products/4972885085

노트북 파워어댑터 호환성 USB-C to DC플러그 찾는 방법

1. 사용하고 계시는 노트북 파워어댑터 뒷면을 확인 해 주시기 바랍니다.

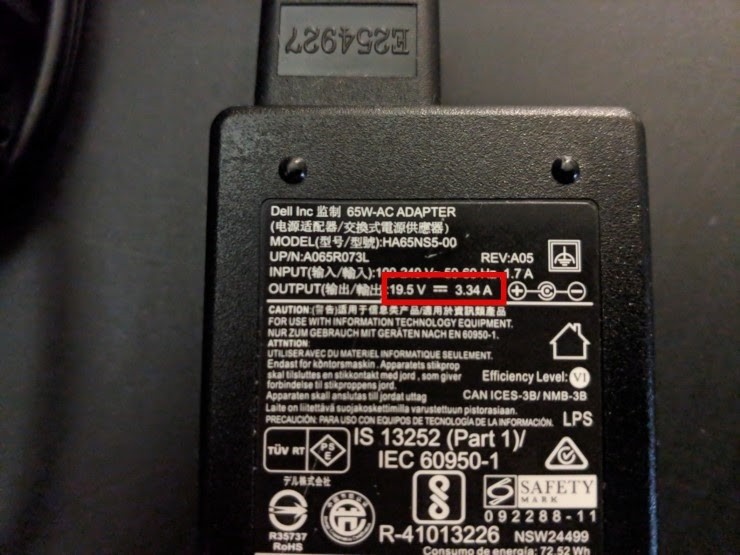

제가 사용하는 Dell 노트북 어댑터 입니다.

하기 어댑터에 65W-AC ADAPTER라고 적혀 있네요..

이는 65W전원이 필요하게 되므로,

반드시 65W이상의 USB-PD 어댑터를 준비 해 주시기 바랍니다.

저는 87W와 110W Type-C PD지원하는 제품을 사용하고 있으므로,

사용에 문제가 없습니다.

Dell 노트북 어댑터에 Output 정보를 보면,

19.5V / 3.34A 라고 적혀 있네요...

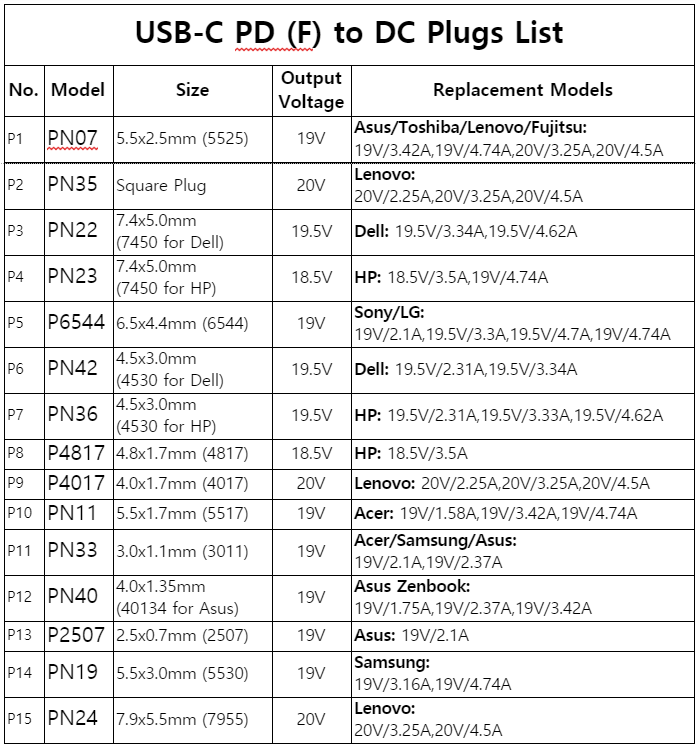

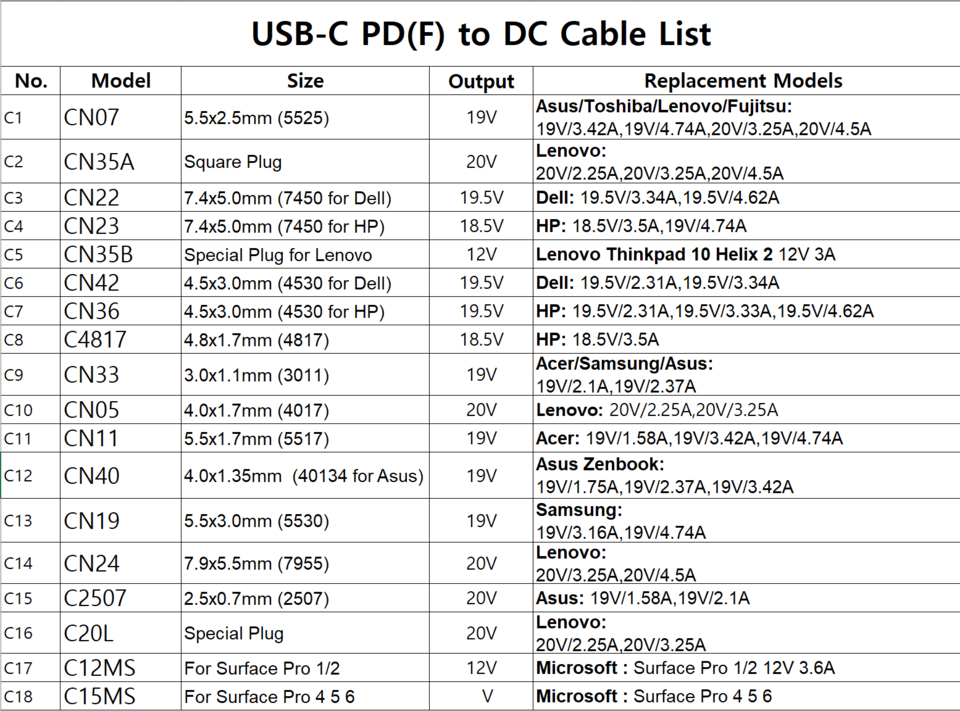

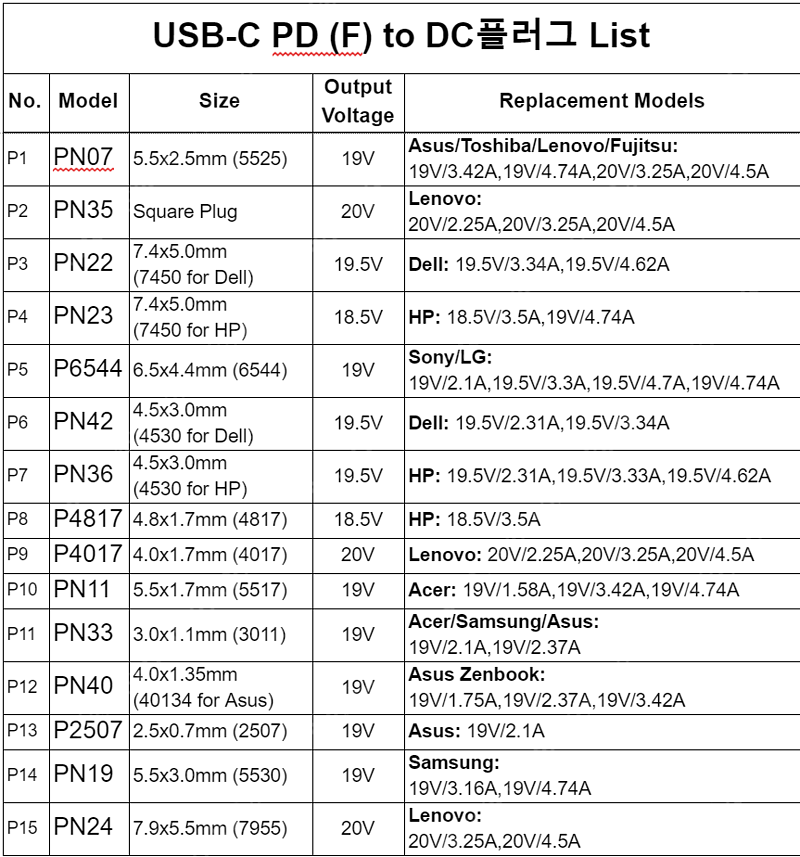

DC플러그 목록에서, Dell 종류를 찾아 보겠습니다.

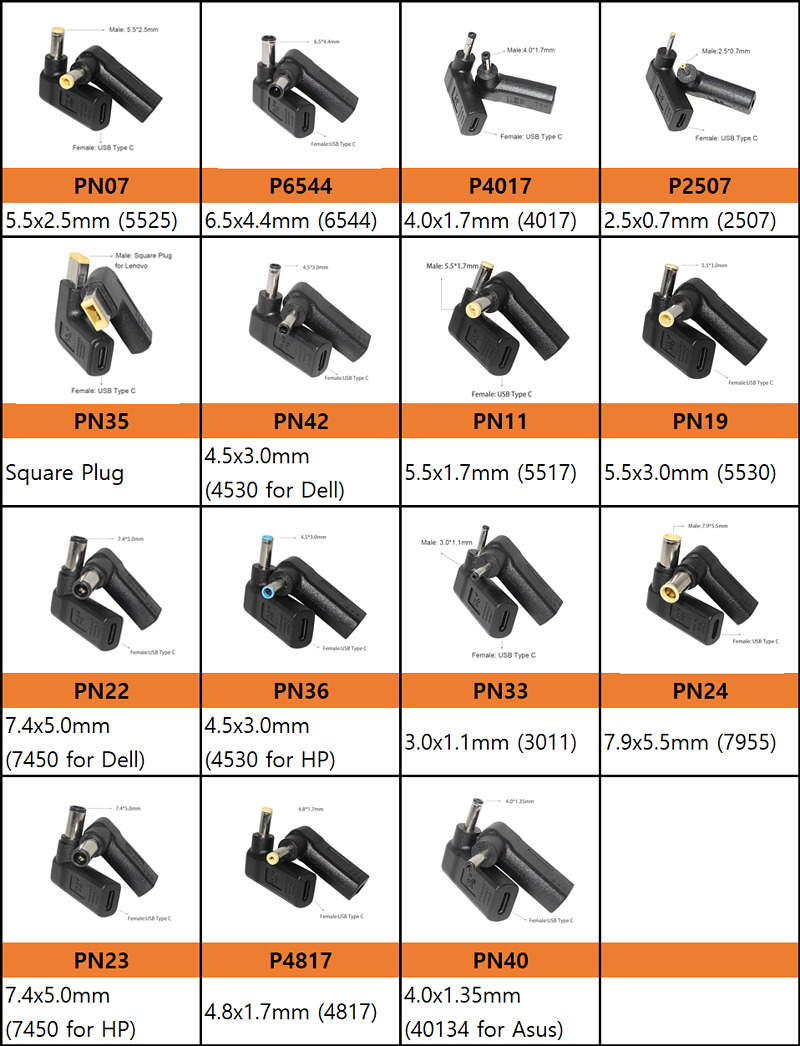

DC플러그 목록에 Dell 기종이 명시되어져 있습니다.

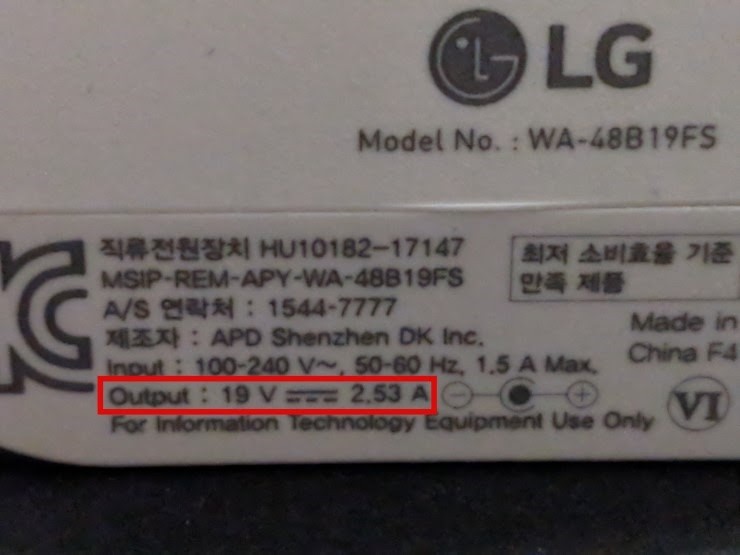

2. LG 2018년 그램 노트북입니다.

Output : 19V 2.53A 어댑터를 사용하고 있습니다.

19V * 2.53A = 48.07W 제품입니다.

그러므로 반드시 50W이상의 USB PD 충전기를 사용하셔야 합니다.

DC플러그 목록에는 LG제품에 대한 정보가 없습니다. ^^;;

어댑터 품명인 HU10182-17147을 인터넷에서 검색해 봅니다.

검색결과 어댑터 판매 회사에 HU10182-17147정보를 보면,

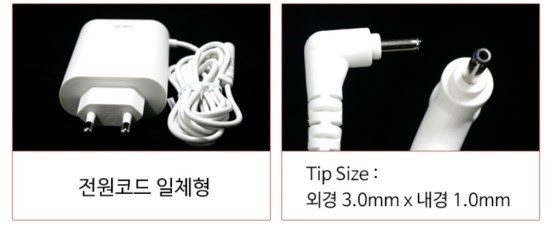

외경 3.0 * 내경 1.0mm 를 확인 할 수 있습니다.

DC플러그 목록에 외경, 내경 Size정보를 기초로 찾을 수 있습니다.

(주) 3.0x1.1mm 와 3.0x1.0mm가 약간 차이가 있습니다만,
직접연결 test를 해 보면, 문제가 없었습니다.

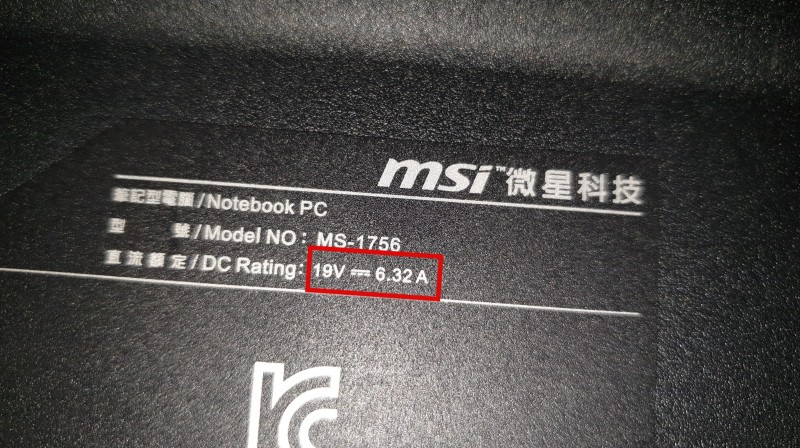

3. MSI 브랜드 노트북제품으로

파워어댑터 제품명이 MS-1756이네요

2) 구글에서 "MSI ms-1756 어댑터"를 검색해 보면,

http://bitly.kr/Vx358YOOfl

MSI ms-1756 어댑터 관련 정보를 보실 수 있습니다.

3) 관련 정보 검색 중에 하기 링크 내용이 있네요

MSI MS-1756 호환 노트북 충전기 아답터 19V 6.32A - 옥션

http://itempage3.auction.co.kr/DetailView.aspx?itemno=B614441568

호환성 어댑터 정보에

5.5mm * 2.5mm DC플러그 정보가 있습니다.

잭(TiP) 규격(Size)

외경 : 5,5mm

내경 : 2.5mm

5.5mm * 2.5mm / 19V 6.32A 정보를 기초로

DC플러그 목록에 외경, 내경 Size정보를 기초로 찾을 수 있습니다.

Q1) 저는 acer 1 A114-31 모델을 쓰는데 위에 모델표에서 N11 모델이 사이즈는 맞는데, 전류(A)와 와트(W)가 조금 틀리네요 .

제 노트북은 19v 2.37a 이고 N11 은 19v 3.16a 라서 15w 차이가 나는데 그냥 써도 괜찮을까요?

(A1) 노트북 부하 자체에 따라 입력 전류량(A)가 달라지기 때문에 사용에 문제가 없습니다.

Q2) 65W노트북에 40W충전기 또는 보조배터리를 연결하여 사용한다면, 문제가 있을까요 ?  아니면 충전이 느린 것 뿐인가요 ?

A2) 네 ^^  일반적으로 노트북 충전은 노트북 내장 배터리에 충전이 되게 됩니다. 그러므로, 노트북은 부팅이 되어져서 사용은 가능합니다만, 내장배터리의 배터리 잔량이 계속 떨어지게 됩니다.  결국 Full 충전에 되지 않게 됩니다. ^^;;

일반 휴대폰 USB-PD 충전기(18~25W)로는 노트북급 충전지원 할 수 없습니다.
반드시 충전기는 65W이상의 USB PD 충전기를 사용해야만 합니다.

Dell 노트북의경우, 노트북 부팅시 전원공급상태정보를 확인하고, 입력전원(W)가 틀린 경우, 경고메시지가 나타나는 경우가 있습니다.
이는 입력 전류량(A)가 부족한 경우 나타나게 됩니다.
이 경우, PD충전기으로부터 입력전원이 부족하거나, PD케이블이 정상적으로 전원공급이 되지 않는 경우가 있으므로, 참조 해 주시기 바랍니다.

(주2) 외장USB-C PD 배터리를 이용하실 경우,
외장USB-C PD배터리는 반드시 20V 지원용인지를 확인하시기 바랍니다.
12V 지원용으로는 노트북급 충전지원을 할 수 없습니다.

Q3) 60W이상 USB-PD충전기를 사용하여,노트북에 연결하였습니다만,

내장배터리에 충전이 안되고, 노트북 전원이 켜지지가 않네요.

(A3) USB-C PD Cable은 65W 이상 지원이 가능한 Cable을 사용하셔야만 합니다.

USB-C PD Cable의 특성으로 정상적인 충전이 되지 않을 수도 있습니다.

=========================

적합한 DC플러그 종류를 찾지 못하셨으면,

하기 LVSUN DC플러그 종류에서 추가로 찾아보시기 바랍니다. ^^

LVSUN DC플러그 기종 정보 참조 링크 :

(주) LVSUN DC플러그는
반드시 LVSUN 전용 USB-C 케이블을 사용하셔야만 하므로,

LVSUN USB-C 케이블과 함께 LVSUN DC플러그를 함께 구입 해 주시기 바라겠습니다.

LVSUN USB-PD DC플러그 제품 종류 목록 (배포용) 190822

https://drive.google.com/open?id=1t5gGgmn-aP-NDOq80fBQG8y4d-dE3OJb

LVSUN USB-PD DC플러그 제품 종류 목록 (배포용) 190822 PDF 다운로드

https://drive.google.com/open?id=10Wkgn3G5QhO_wOivD5qy4ghK0ZK0Lg5W

네이버쇼핑 LVSUN USB-PD DC플러그 판매링크 :

https://smartstore.naver.com/eddylab7/products/4643485450

================================

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

기존 동급전원 충전기 대비
40% 정도로 부피를 최소화하고,

신용카드 사이즈로 만들어진

한국형플러그 초소형 고속충전기로서,

USB-C PD PPS 고속충전이 가능한
스마트폰, 노트북, Apple iPad Pro 그리고 게임기 등에

간단히 연결하여 사용이 가능합니다.

https://muritzy.tistory.com/2380

EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

EddyLab USB-C PD (F) to DC플러그

EddyLab USB-C PD(F) to DC 케이블 타입

[LVSUN] USB-C PD 노트북어뎁터 : EddyLab

4세대 양방향 마그네틱고속충전케이블 : EddyLab

USB-C to 3.5mm DAC Audio & MIC + USB-C PD 충전 Adapter : EddyLab

[8K] [UGREEN] 8K 60Hz HDMI 2.1 패브릭 케이블 2M [U-70321],[U-80403] /  3M [U-80602]

안녕하십니까 ? EddyLab입니다.

19년에 노트북용 LVSUN USB-C PD 트리거 DC케이블을 소개해 드리고,

20년에 EddyLab 65W 1C GaN 충전기를 소개해 드렸습니다.

[노트북용] LVSUN USB-C타입 USB-PD 트리거 케이블 + DC플러그 리뷰

https://muritzy.tistory.com/2220

LVSUN USB-C타입 USB-PD 트리거 케이블 + DC플러그 설명 자료 190821

https://cafe.naver.com/mk802/32702

1M USB-C USB3.1 Gen2 (M to F) 연장 케이블 (LVSUN USB-C DC플러그 케이블 연장)

https://cafe.naver.com/mk802/35238

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기 - 양산제품Test 및 공구 준비

https://cafe.naver.com/mk802/36368

노트북용 LVSUN USB-C PD 트리거 DC케이블이 안정적이라서,

지금까지 1000여개가 판매되었습니다. ^^

그러나, 몇가지 노트북 기종과 호환성이 안되는 경우가 있었고,

전용 USB-C PD 트리거 Cable 보다는

USB-C PD케이블로 직접 연결해서

노트북 전원 DC용으로 썼으면 하시는

회원님들의 의견이 있어서,

하기 2가지 기종의 USB-C(암) to DC컨버터를
추가로 들여오기로 하였습니다. ^^

기존 LVSUN USB-C PD 트리거 DC케이블 동일종류도 있습니다만,
총 33가지 종류의 DC컨버터를 추가 시켜서

원하시는 종류를 선택하여 고를 수 있도록

최대한 준비를 해 보았습니다.

(1) USB-C PD (암) to DC Plugs

(2) USB-C PD (암) to DC 케이블

위 2가지 타입의 USB-C PD to DC 컨버터를 준비하고 있고,

다음달(6월) 부터는 판매가 가능하도록 준비 하고 있습니다.

먼저 정리되어진 자료 부터 List를 올려 드리고,

추가 수정되는 제품 list를 업데이트 해 드리도록 하겠습니다 ^^

(1) USB-C PD (암) to DC Plugs

USB-C PD (암) to DC Plugs List

(주1) 반드시 충전기는 65W이상의 USB PD 충전기를 사용해야만 합니다.
일반 휴대폰 USB-PD 충전기(18~25W)로는 노트북급 충전지원 할 수 없습니다.

(주2) 외장USB-C PD 배터리를 이용하실 경우,
외장USB-C PD배터리는 반드시 20V 지원용인지를 확인하시기 바랍니다.
12V 지원용으로는 노트북급 충전지원을 할 수 없습니다.

(주3) USB-C PD Cable은 65W 이상 지원이 가능한 Cable을 사용하셔야만 합니다.

USB-C PD Cable의 특성으로 정상적인 충전이 되지 않을 수도 있습니다.

EddyLab 65W GaN 충전기를 추천합니다.

EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

https://smartstore.naver.com/eddylab7/products/4883069133

(주) LVSUN USB-PD DC cable 대비
USB-C PD to DC 플러그는 충전량은 다소 떨어지는 현상으로,
배터리 만충 시간이 좀 더 걸릴 수 있습니다.

(2) USB-C PD (암) to DC 케이블

많은 관심 부탁드리겠습니다. ^^

원본 게시글 : cafe.naver.com/mk802/37320

안녕하십니까 ?  EddyLab입니다.

앞서 송구그럽게도 65W 1C GaN 충전기 관련으로

에너지효율 인증이 누락되어있는 내용을 확인하고,

https://muritzy.tistory.com/2380

부랴부랴 에너지 효율인증 신청을 하고,

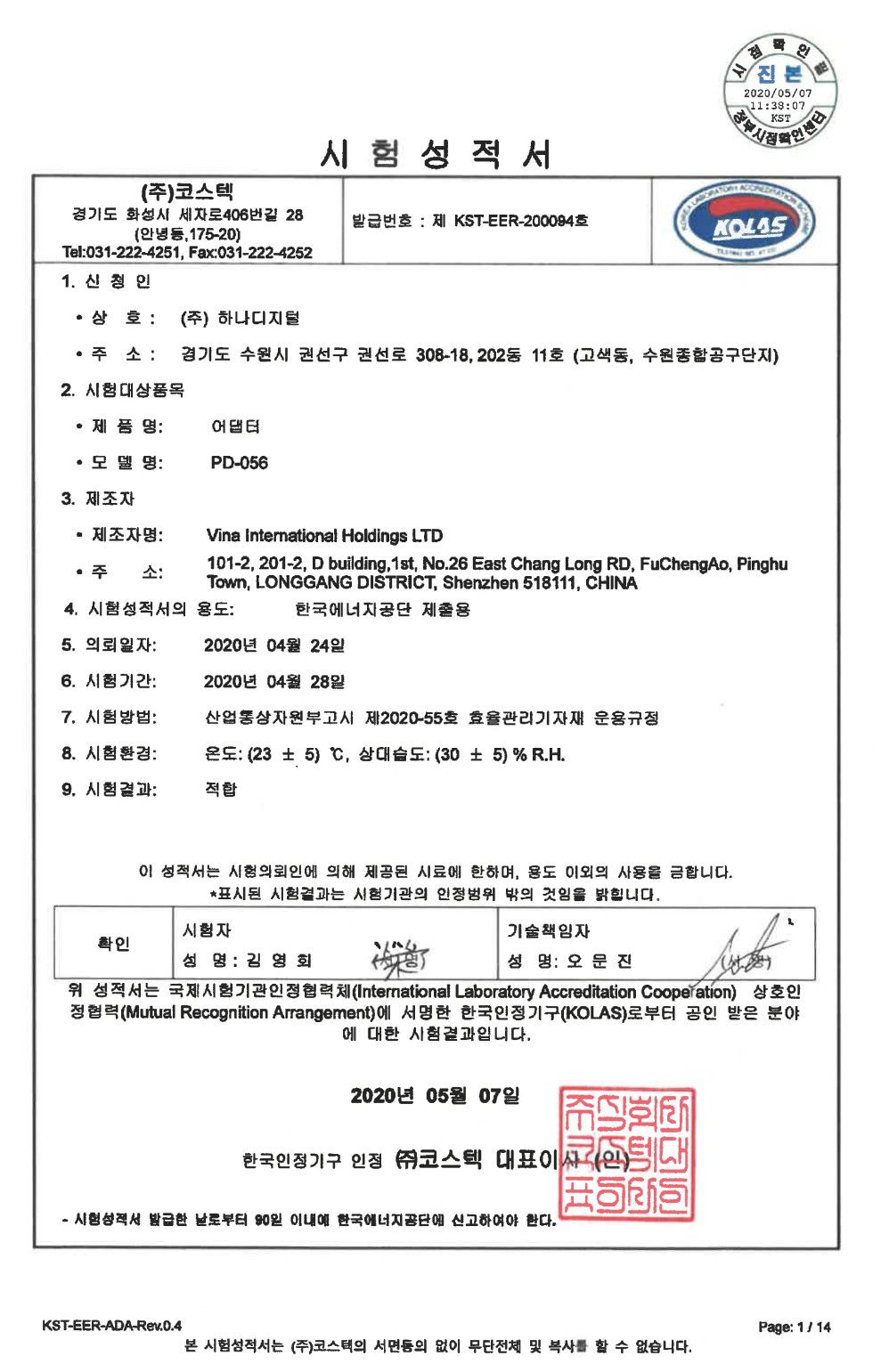

금일 최종 인증 시험 성적서를 교부 받았습니다.

관련 내용으로 물의를 일으킨 점 대단히 지송하게 생각하고,

충전기 관련 국내 판매는 처음 하는 일이라서,

업무 착오가 있었던 점에 대한 양해를 부탁드리겠습니다.

에너지효율관리공단쪽에서는

인증미비로 별도의 청문회를 개최하게 되고,

관련 내용으로 인증미비관련 벌금을
물어야 한다고 통보를 받았습니다.

최대 500만원 정도로 예상되고 있네요 ㅠ.ㅠ

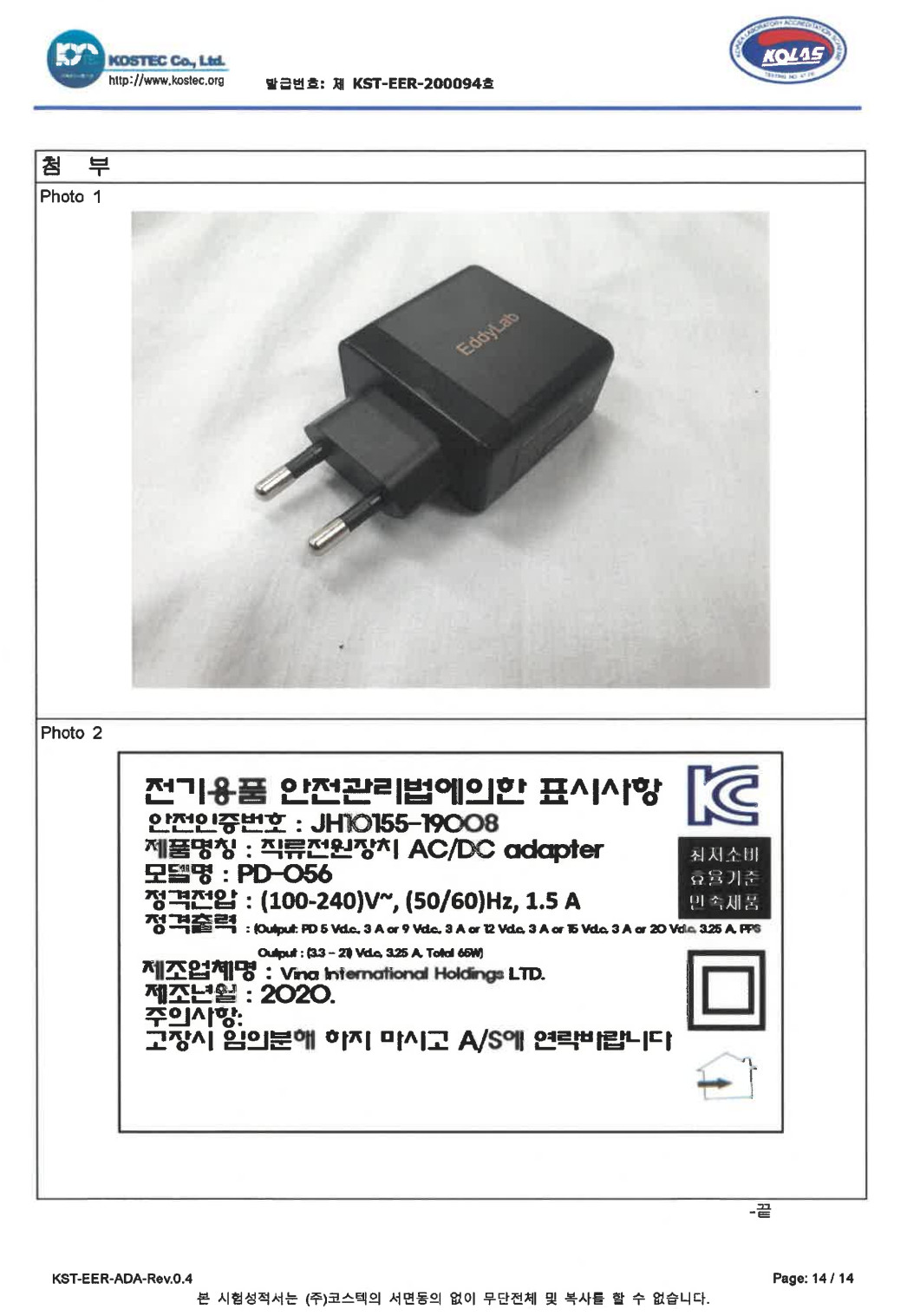

하기 내용으로 인증을 완료 하였고,

앞으로 인증관련으로 주의를 하도록 하겠습니다. ^^

감사합니다.

USB Type-C × 3와 Type-A 탑재로 최대 100W 출력의 USB PD / QC 3.0 호환 충전기

Lilnob 3C1A

　USB Type-C 포트 3 개와 Type-A 포트 1 개를 갖춘 소형 충전기 "Lilnob 3C1A '가 크라우드 펀딩 사이트 Makuake에서 출자를 모집하고있다. 집필 시점에서 제품이 제공 할 수있는 최소 출자 금액은 6,480 엔으로, 6 월 하순부터 7 월 상순 출하를 예정하고있다.

　Lilnob 3C1A는 질화 갈륨 (GaN)의 채용에 의해, 케이스 크기가 약 29 × 75 × 60mm (폭 × 깊이 × 높이), 중량은 170g과 소형 · 경량 충전기. 접이식 플러그를 갖춘 전원 콘센트에 연결하십시오 인접 기기와의 간섭을 방지하기 위해 폭을 30mm 이하로 억제하고있다.

　USB Type-C 포트는 USB Power Delivery 3.0을 지원하며 2 포트가 최대 100W, 나머지 1 포트가 30W까지 출력 가능. Type-A 포트는 Quick Charge 3.0 등을 지원하고 최대 30W까지 출력 할 수있다. 충전기 전체에서 최대 100W의 출력에 대응하고, 4 포트 동시 사용도 가능하다.

　본체 색상은 블랙과 화이트의 2 종류.

https://pc.watch.impress.co.jp/docs/news/1246803.html

[일본] 100W 출력에서 ​​여러 장치를 급속 충전! GaN 탑재 세계 최소 클래스 모바일 충전기

스토리

1. 100W 고출력 출력에서 ​​모든 장치의 충전에 대응
2. 3 개의 USB-C 포트와 1 개의 USB-A 포트를 탑재 한 4 대 동시 충전 가능
3. 차세대 기술 GaN (질화 갈륨)을 탑재하고 신용 카드 크기를 실현

지금 완전히 대중적인 USB-C는 장치의 충전 속도를 크게 향상시킬 수 있으며, iPhone이나 Android, 태블릿, PC, 게임 콘솔 등 모든 장치에 채용되고 있습니다.
그러한 배경도 있고, 장치를보다 빠르게 충전 할 수있는 고출력 화 (급속 충전)도 트랜드가되고 있습니다.

모든 고출력 대응 ​​장치가 출시되는 가운데, "고출력 멀티 포트 컴팩트"모든 것이 갖추어 진 "LilNob 3C1A '는 반드시 필요한 존재가 될 것으로 확신합니다.

LilNob 3C1A

"LilNob 3C1A"는 GaN (질화 갈륨)을 채용하는 것으로, 신용 카드 크기이면서 단일 포트 최대 100W라는 초고 전력 충전 및 여러 충전 가능한 멀티 포트에 대응 한 AC 어댑터입니다.

LilNob의 특징

· 극한까지 작은 신용 카드 크기
· 모든 장치에 최대 전력으로 충전 가능한 단일 포트 100W 지원
· USB-C × 3 USB-A × 1을 탑재하여 최대 4 대 동시 충전을 지원
· Macbook과 태블릿을 충전 가능한 65W + 30W 사양
· USB-A도 QuickCharge3.0 최대 30W를 탑재 한 급속 충전 사양

GaN 채용으로 극한까지 작은 신용 카드 크기

"LilNob 3C1A"차세대 반도체 GaN를 채용하고 있으며, 극한까지 열을 억제 고출력이면서 신용 카드 크기까지 컴팩트 화를 실현.

Apple의 96W 순정 어댑터와 비교해도 놀랄 정도로 작고 가볍습니다.
또한 "LilNob 3C1A"는 100W 고출력 & 멀티 포트에도 대응하고 있습니다.

100W 고출력 충전

단일 포트 100W에 대응하고 있으며, 96W의 공급 전력을 필요로하는 MacBook Pro (16-inch, 2019) 도 풀 파워로 충전 가능.

앞으로 속속 등장 할 것이다 100W 장치에도 충분히 대응 가능한 차세대 하이 파워 충전기입니다.

USB-C × 3 USB-A × 1 멀티 포트 지원

특히 고출력 AC 어댑터에 많은 단일 포트만 AC 어댑터는 여러 충전 할 수없이 충전기를 여러 가지고 다닐 필요가 있기 때문에 사용이 편리 없습니다.
"LilNob 3C1A"만 들고 있으면, PC (MacBook 또는 Surface 등)과 태블릿 (iPad 또는 Android 태블릿), 스마트 폰, 이어폰, 게임기 등 다양한 장치를 각각에 적합한 전력으로 고성능 충전 가능합니다 .

실용적인 고출력으로 Macbook과 태블릿의 동시 충전이 가능

여러 충전시에도 Macbook를 65W, 스마트 폰이나 태블릿을 최대 30W로 충전 할 여러 충전에서도 각 장치에 고출력 전력 공급이 가능합니다.

또한, Macbook Pro 13 인치 및 iPad mini5 iPhone을 충전해도 충분히 충전 가능한 45W + 30W + 18W 충전에 대응. 하나의 AC 어댑터로 하이 파워 한편 복수 충전 가능한 "LilNob 3C1A"그래서 실현 가능한 충전 방식입니다.

USB-A 포트도 30W의 고출력

Galaxy S10 / S10 Plus와 Note10 / Note10 Plus이면 30W의 AFC 높은 출력을 지원합니다.
또한, QC3.0 / QC4에도 대응하고 있기 때문에, Android 디바이스이면 18W의 급속 충전이 가능합니다.

GaN 탑재로 압도적 컴팩트인데 고품질

GaN (Navitas 고품질 IC 칩 : NV6127 칩)를 탑재.
압도적 컴팩트에도 불구하고, 전력 효율도 좋고, 또한 내열성도 우수합니다.

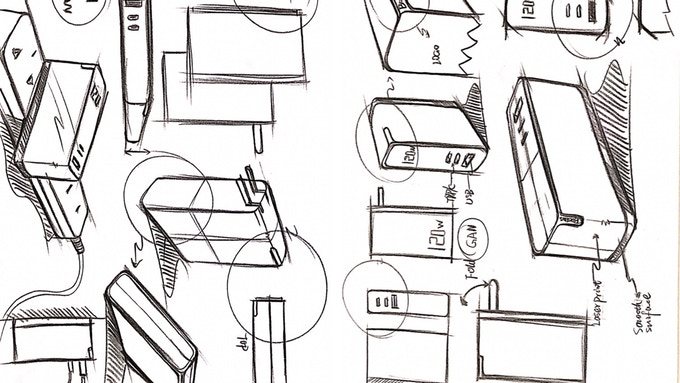

LilNob 디자인 컨셉

손가락으로 자유롭게 플러그 출입 할 수 있도록 일본과 플러그를 채용.
또한 측면 모서리에 보조개를 넣어 세련된 디자인.
원 포인트 통전시 빛나는 블루 LED도 멋지고입니다.

콘센트끼리 간섭하지 않도록 설계

일본의 콘센트에 방해가되지 않도록 두께를 33.8mm (30mm) 이내로 설계했습니다.

PD 대응 케이블 (ToughLine)와 모바일 배터리 (SMARTCOBY) 소개

급속 충전 대응 PD 대응 케이블

제품 이름 : ToughLine

Apple 장치 및 Android 장치, Macbook, Laptop, Nintendo Switch 등 다양한 USB-C 장치를 최대한 활용할 수있는 케이블.

LilNob가 가진 최고의 속도로 전력 공급을 제공합니다.

Apple 인증 번호 : CIO 0104 / CIO 0105

프로젝트 일정

FAQ

Q. 보증에 대해 가르쳐주세요.
A : 상품 도착보다 1 년 보증으로하겠습니다. 우리는 지원 센터를 구비하고 있으므로, 결함시 지원 센터 앞에 연락하실 일이 신속하게 대응하겠습니다.

Q : 과충전 보호 등의 각종 안전 기능이 탑재되어있다?
A : 회사 CIO는 충전기 제조업체로, 과충전 보호, 과방 전 보호는 물론, FCC / CE 등 국제 기준에 준거 해 설계하고 있습니다. 물론, PSE도 인증 기관에 의한 적합 시험을 단단히받은 후 납품하므로 안심하십시오.

Q : 배송 시간은?

이 프로젝트에 거는 마음

고출력 AC 어댑터를 원한다

· 여러 포트 AC 어댑터를 원한다

컴팩트 한 것이 좋은

회사 CIO는 충전기 제조업체로서 이러한 생각을 제품에 반영하려고 날마다 절차 탁마 해 왔습니다.

한편, 이상을 추구하면 제품 부피가 커져 버린다 컴팩트하고 너무 비정상적으로 뜨거워 져 버리는 등 한계가 보이기 시작했습니다.

그런 가운데, GaN을 사용하는 일로 더 밀도가 높은 낭비없는 설계를 가도 열을 억제 할 수 있고 안전하며 높은 사양의 AC 어댑터가 현실적으로 제조 할 수있게되었습니다.

본래 만들고 싶었다 AC 어댑터를 겨우 모양으로 생긴 순간이었습니다.

해외 메이커는 GaN 기술을 구사 한 AC 어댑터를 속속 출시하고있는 가운데 일본 메이커는 꽤 허리가 무겁고, 첨단 기술에 뒤늦게을 가지고 있다고 생각합니다.

그런 가운데, CIO는 일본 고객에게 충전기를 판매 해 온 경험과 고객의 소리에서 한없이 이상에 가까운 AC 어댑터 "LilNob"을 제조 · 발매하여보다 편리하고 안전한 제품을 제공하고 싶었다 있습니다.

LilNob를 사용하는 것으로, 지금까지 사용하던 충전기는 무엇이었던 것이다.

왜 이렇게 큰데 느린거야. 로 인식 좋겠다.

가볍고 빠르고 다기능는 이렇게 편리한거야! 라는 새로운 가치를 제공하고 싶다.

"LilNob '을 계기로 더욱 컴팩트임을 의한 작은 공간 활용과 급속 충전이 가능한 것으로 인한 시간 단축 등 생활이보다 풍부하게, 그리고 유타카가 될 것을 요구하는 계기가 되었으면한다.

그 일념으로이 프로젝트를 시작했습니다.

회사 CIO

2017 년에 회사 CIO를 시작 낙천 · Yahoo 쇼핑 등의 EC 쇼핑몰을 중심으로 운영하고 있습니다.
"신나는 최신 가제트를 전해 ♪"라는 컨셉으로 그냥했다 단지 메이커 제품을 수입하는 것은하지 않고 일본 고객에게 자사 제품으로 신규 제조하는 것에 집착 개발 봐.

일본 특유의 높은 품질과 해외 현지에서의 생산 비용 대비 성능
그런 제품을 앞으로도 고객의 손끝에 신고 할 수 있도록 날마다 힘을 기울이고 있습니다.

크라우드 펀딩은 그런 당점의 컨셉을 실제 제품을 손에 들고 체감 해 주셨으면 싶다고 생각하고 있습니다.

우리는 지금까지 Makuake에서 다양한 프로젝트를 시작할 기회를 주셔서 많은 분들이 공감 하시고 지원하고 있습니다.

이러한 프로젝트를 통해 여러분에게 정말 유용한 가젯이라는 것을 체감하실 것을 정말 기쁘게 생각합니다.
여러분의 지원과 협력을 받도록 잘 부탁드립니다.

위험 및 도전

※ 모니터 환경에 따라 실제 제품의 색상과 달라 보이는 경우가 있습니다. ※ USB의 색상과 로고 색상 등 약간의 디자인 변경이 발생할 수 있습니다. ※ 지원의 수가 예상을 초과 할 경우 생산 납기 지연, 제조 공정상의 사정 등으로 출하시기가 지연 될 수 있습니다. ※ 지원에 대한 환불은 기능적인 초기 불량에 한하여 가능합니다. ※ 예상을 웃도는 분들로부터 지원을 받고, 양산 체제를 더욱 정돈 할 수 경우 일반 판매 가격이 판매 예정 가격보다 떨어질 가능성도 있습니다. ※ 유사 제품이 존재할 가능성이 있으므로 자신의 판단으로 지원해주십시오

https://www.makuake.com/project/lilnob2/

===============================

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

기존 동급전원 충전기 대비
40% 정도로 부피를 최소화하고,

신용카드 사이즈로 만들어진

한국형플러그 초소형 고속충전기로서,

USB-C PD PPS 고속충전이 가능한
스마트폰, 노트북, Apple iPad Pro 그리고 게임기 등에

간단히 연결하여 사용이 가능합니다.

https://muritzy.tistory.com/2380

EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기

https://smartstore.naver.com/eddylab7/products/4883069133

[LVSUN] USB-C PD 노트북어뎁터 : EddyLab

[EddyLab] 품질이 우수한 제품을 검증하여 저렴하게 판매합니다.

smartstore.naver.com

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 고속충전기 - 양산제품Test

안녕하십니까 ?  EddyLab입니다.

작년에 GaN충전기 관련으로 준비를 했었는데,

코로나19사태로 양산일정이 늦어져서

이제 겨우 양산제품이 한국에 도착을 했네요 ^^;;

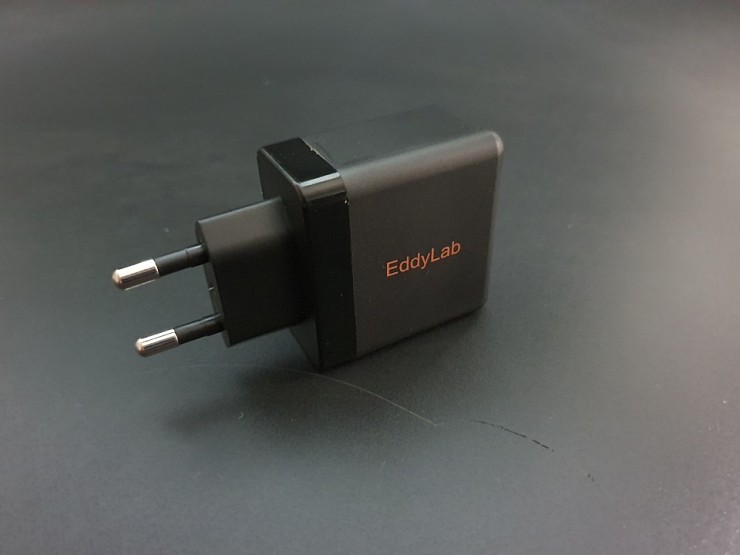

GaN충전기를 간단히 설명드리면,

기존 동급전원 충전기 대비
50% 정도로 부피를 최소화하고,

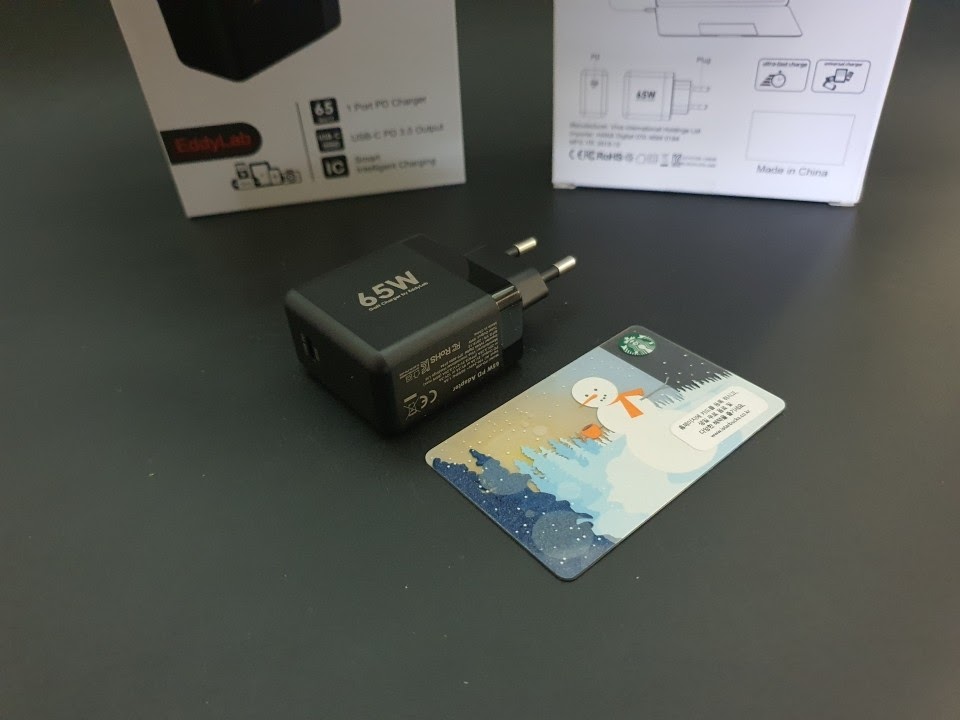

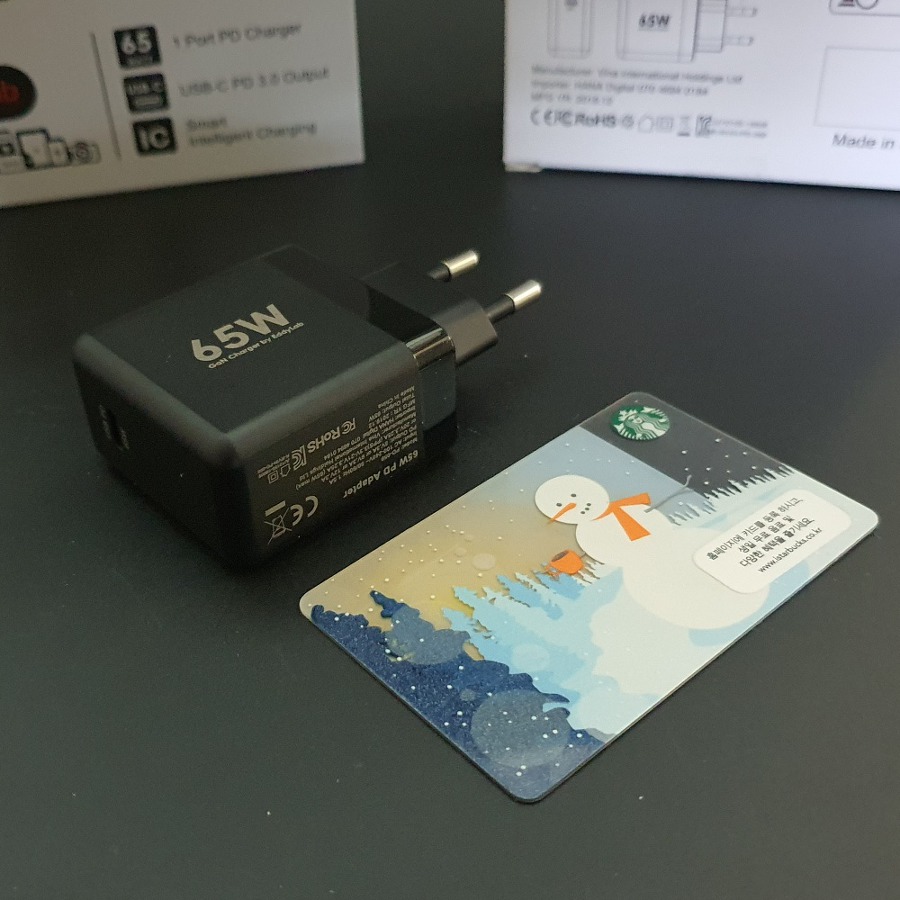

신용카드 사이즈로 만들어진

초소형 고속충전기 입니다.

https://cafe.naver.com/mk802/36207

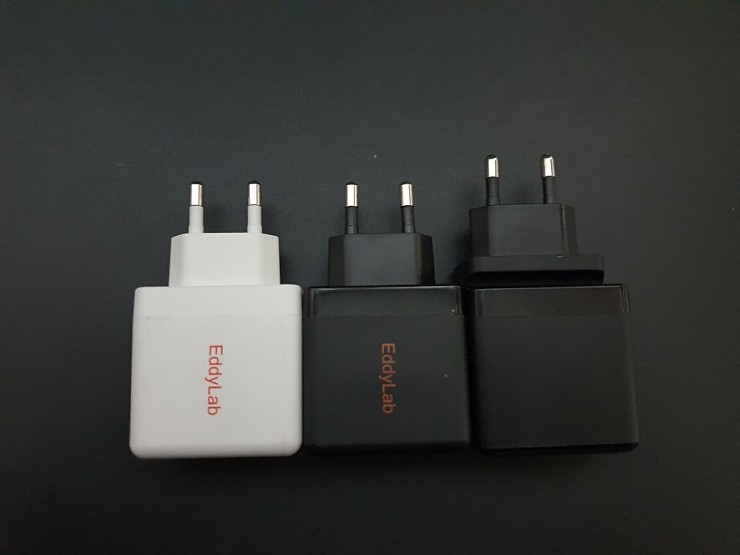

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 충전기 - 최종 양산 Sample

https://cafe.naver.com/mk802/34442

https://cafe.naver.com/mk802/34184

LVSUN USB-C타입 USB-PD 트리거 케이블 + DC플러그 설명 자료 190821

https://cafe.naver.com/mk802/32702

애니메이션 GIF unpacking 사진입니다. ^^  (800X600)

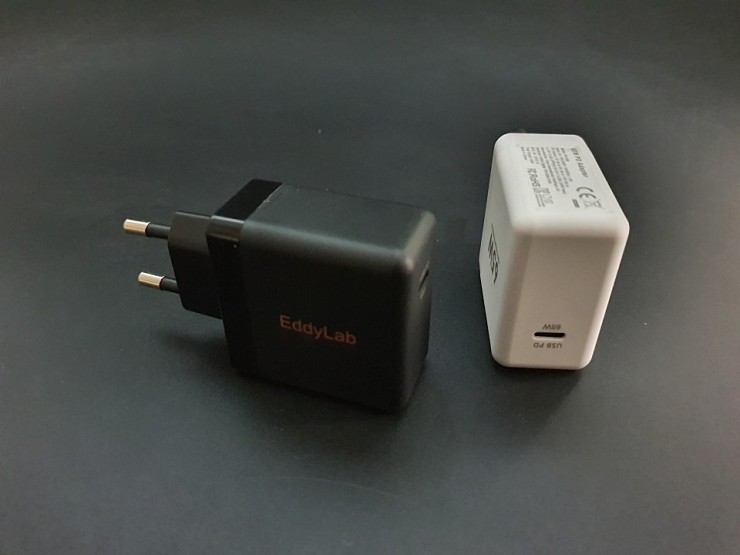

61W 애플스타일(?) USB-C 타입 어댑터와

65W GaN 어댑터 부피 비교 사진입니다.

육안으로 비교해도,
GaN 충전기가 매우 작은 사이즈라는 것을 쉽게 알 수 있습니다.

GaN (Gallium Nitride : 질화갈륨)으로
고온(700˚C) 안정성의 소재특성을 이용하여,

고전력 스위칭 소자의 전력반도체를 설계하여

소형 충전기를 만들 수 있게 되었습니다.

전력반도체는 소재특성을 이용하는 것이기 때문에,

소재개발에 많은 시간이 필요로 되어져서,

쉽게 대체 기술이 나오기 어려운 기술입니다. ^^;;

제가 80년말에 전자재료 공학 전공때 배운

소재가 이제 상용화가 되네요 ^^

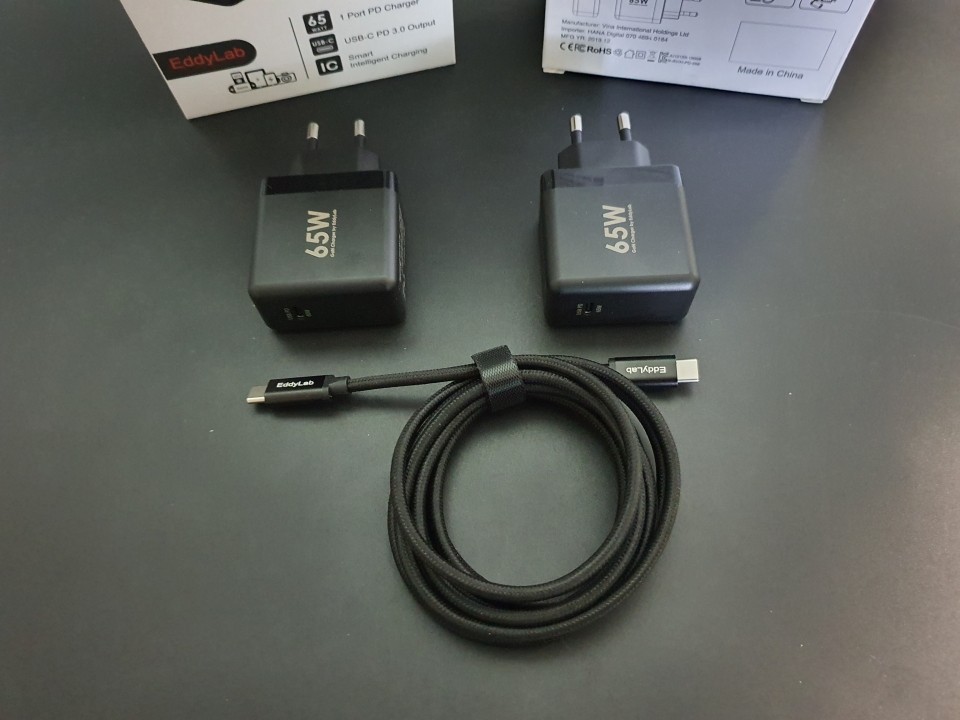

65W대응 2M USB-C to C 케이블입니다.

2M USB-C to C 케이블은 USB2.0 Spec기준이고,

5A까지 지원이 가능합니다만, E-mark 인증제품은 아닙니다.

추가로 사용 가능한 케이블은

LVSUN USB-C타입 USB-PD 트리거 케이블 + DC플러그 입니다.

USB-C to C 케이블와 달리,

USB-C to DC플러그로서,
노트북 전원 어댑터 대용으로 사용이 가능합니다.

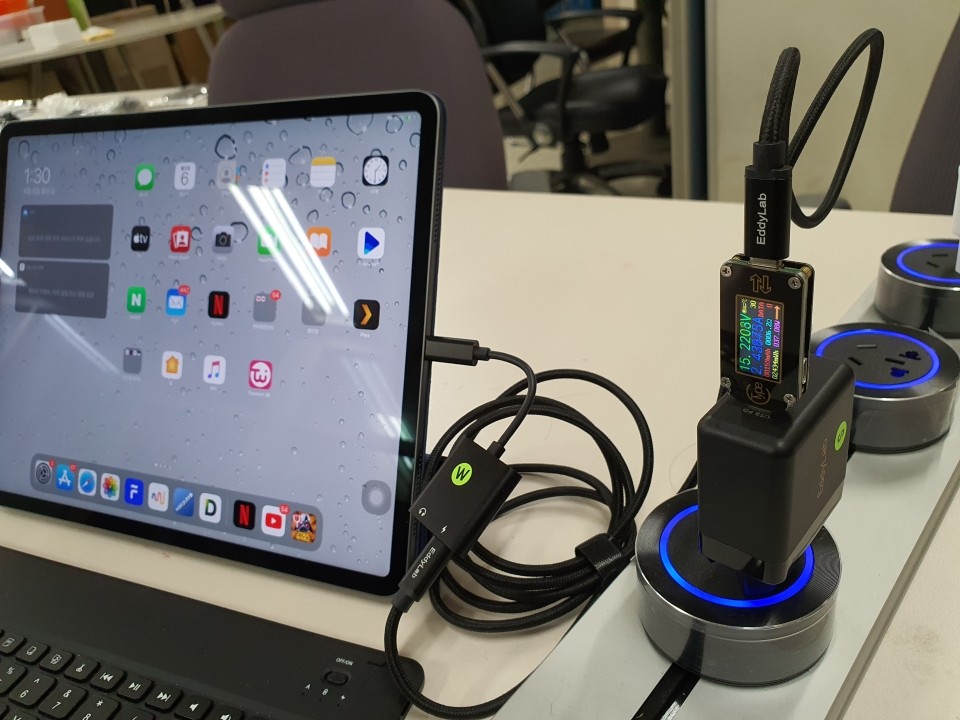

1. Apple 3세대 iPad Pro(2018) :

3세대 iPad Pro는 USD-C PD 충전방식입니다.

3세대 USB-C to DAC Audio + USB-C PD 충전 어댑터를 연결한 후,

test를 해 보았습니다.

이 USB-C to DAC Audio + USB-C PD 충전 어댑터를 이용하면

USB-C PD충전 하면서, 이어마이크를 연결하여 사용할 수 있습니다. ^^

주로 게임이나, 유투버 촬영작업시 많이 사용하게 됩니다.

USB-C to 3.5mm DAC Audio + USB-C PD 충전 Adapter

https://cafe.naver.com/mk802/30433

15.2V, 2.43A = 36.9W 충전이 되는 것을 확인하였습니다.

2. Samsung 갤노트10 :

2) 71% 충전상태에서는 삼성갤노트10에 연결시,
고속충전마크가 나오는 것을 확인하였습니다.

9V, 1.98A = 18.39W으로 측정되었습니다.
(주) 스마트폰 충전배터리 상태에 따라서
충전속도는 스마트폰에서 제어를 하므로 달라질 수 있습니다.

고속충전 프로토콜 지원 내용을 확인 해 보면,

QC3.0 20V와 삼성 AFC 9V 지원을 확인 하였습니다.

추가로 하기 고성능 USB전원Test장비로 확인을 해 보면,

Samsung AFC 9V-12V가 확인 됩니다.

PPS는 3.3~21.0V 3.25A 지원이 확인 됩니다.

3. Dell 노트북 (2014년형) : USB-C 미지원 노트북

년초에 Amazon에서 저렴하게 Dell 리퍼노트북을 판매한다는 소식을 듣고,

i3 4005u  노트북을 $170에 구입을 하였습니다.  ^^

2014년형 노트북이라서, 최신 노트북과 같은 저전력용 노트북은 아닙니다.  ^^;;
사무실에 IT관리용으로 항시 전원 공급용으로 쓰려고 구입하였습니다.

전원은 19.5V, 3.34A/4.62A 로 표기 되어져 있습니다.

노트북 메인 충전 어댑터는

넘데데한 벽돌크기가 어댑터가 같이 왔습니다. ^^;;

Output Spec을 보면, 19.5V, 4.62A MAX기준으로 적혀 있습니다. (Total : 90W)

노트북 어댑터의 DC잭을 보고,

LVSUN USB-C 호환용 트리거잭 Type을 찾아 보면,

N22번의 트리거잭을 찾을 수 있습니다.

https://cafe.naver.com/mk802/32702

이와 같이, N22번 LVSUN USB-C 트리거잭 케이블(1.2M)를 연결하여

사용 할 수 있습니다.

Q1) Total 90W용 어댑터를 쓰는 노트북에

GaN 65W 충전기를 연결하여 쓸 수 있을까요 ???

==> Total 90W 최대 소비전력 기준이므로,
노트북의 CPU와 GUP가 Full로 사용시 소비되는 전력입니다.
기본적으로 노트북충전은 내장 배터리에 충전을 하게 되므로,

일반 문서작성사용시의 표준 소비전력정도 수준으로는 무난할 것 같습니다.

단, 노트북기동시 최소전원공급에 미치지 않는 전원의 경우,
바이오스에서 전원부족 메시지를 나타내게 됩니다만,
65W 어댑터로는 전원부족 메시지가 나타나지 않고, 무난히 사용 가능하였습니다.

Q2) LVSUN USB-C 트리거잭 케이블(1.2M)라서 케이블 길이가 짧은데,

케이블 길이를 길게 사용 가능한가요 ?

==> 별도로 1M USB-C(F) to USB-C(M) 연장케이블 (Gen2)을
구입하셔서 연결 사용 하시면 문제 없습니다.
https://cafe.naver.com/mk802/35238

Total 90W용 파워어댑터를 쓰는 노트북에

65W GaN 충전기를 연결하여 Test를 해 보았습니다.
초기 노트북 구동 최소 전력은 문제가 없었고,

3%충전 상태에서 20V, 1.65A = 33.3W 충전상태로 확인 되었습니다.

만충을 위해서는 2시간 5분 정도 대기라는 메시지가 보이네요.

89%충전 상태에서 동일한 충전상태는 계속 유지하고 있고,

약2시간 동안 충전상태에서 65W 충전기 온도를 측정해 보았습니다.

Test사무실 온도는 18도이고, 충전기는 35도로 측정되었습니다.

여름에는 사무실 온도가 27도까지 올라가므로,
충전기 온도는 좀 더 올라갈 것 같습니다. ^^

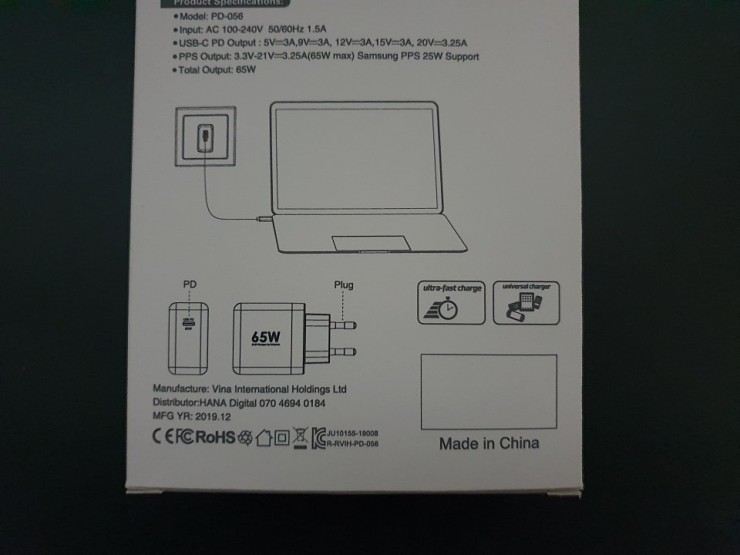

Safety Certificate No. : JU10155-19008
Product : AC/DC adapter
Basic Model : PD-056

파생모델명 : EddyLab-GaNPD-065A
인증일자 : 2019-12-03

이와같이, EddyLab 65W 1C Gan 초소형 충전기를 이용하여

여러가지 기기 충전test를 하였습니다.

외부업무시, 노트북을 들고다니실때

백팩에 무거운 노트북 전용 벽돌어댑터를 들고 다니시는 것 보다는,

소형 65W USB-C PD 충전용 어댑터 하나로

노트북 충전과 스마트폰 그리고 태블릿PC를 겸용으로

충전을 할 수 있는 방법으로 강추 드립니다. ^^

Q3) USB-C 65W 어댑터 종류로 멀티USB포트를 지원하는

Baseus 65W와 비교하여 EddyLab 65W 어댑터는 포트가 1개라서

편리성이 떨어지는데요  ??

==> 네 ^^  맞습니다.

Baseus 65W 2C1A 충전 test 리뷰를 하였습니다.

https://cafe.naver.com/mk802/33799

Baseus 65W의 멀티USB포트의 장점이 있습니다만,

결론부터 이야기 드리면,

일반 태블릿PC나 스마트폰용으로는 사용에 문제가 없습니다만,
노트북용 전원으로서는 사용상 문제가 있습니다.

이유는 Total 65W 지원 어댑터로

USB-C 노트북 충전 50W를 사용하면, 15W여력이 남게 됩니다.

스마트폰 충전을 위해서 QC 3.0 USB-A포트에 케이블을 꼽으면,

일단 기존 충전배분을 다시 하기 위해서 순간 전원 공급이 끊어졌다가

다시 공급되면서 USB-C쪽은 45W이하로 배분이 되고,

USB-A포트에는 18W 전원이 배분되게 됩니다.

즉, 노트북 전원쪽 전원이 부족하게 충전이 되게 됩니다. ㅠ.ㅠ


그러므로, 노트북용 전원(45W이상) + 멀티포트(18W or 30W)로

동시 충전 사용을 원하시면,

80~90W용 충전어댑터를 사용하셔야만 합니다.

Q4) 삼성 45W PPS지원은 왜 안되나요 ?

==> 하기 45W 삼성 GaN 분석 자료를 보면,

커스텀 PPS (20V / 2.25A)로 만들어져서,
별도로 지원하기는 어렵다고 합니다.

분해 레포트 : 삼성 45W USB-C PD 충전기 EP-TA845 (EU 버전)
https://muritzy.tistory.com/2289

이 제품은 현재 삼성 25W PPS는 지원하고 있습니다. ^^

Q5) USB-PD용 충전기는 접지 지원제품이 없나요 ?

==> 충전기 내부에서 전파 정류를 하고
1차 와 2차측 gnd 를 고압 콘덴서로 연결해서
접지효과를 내는 방법으로 대처를 하고 있다고 하네요.

물리적인 접지가 제일 효과는좋겠습니다만,
물리적 단자로 제품 가격이 상승되기 때문에
피하고 있습니다.

사용자가 좀 더 접지와 같은 효과를 내려면,

충전기에 케이블을 돌돌 말아서 쓰시면
비슷한 효과를 낼 수 있다고 합니다. ^^

2019년부터 PPS와 GaN 충전기 관련  제품 분석 등을 통하여

새로운 기술정보를 접하게 되었고,

적합한 GaN USB-C 소형 고속충전관련 제품을 찾았습니다.

여러가지로 사용편리성을 고려한 제품을
큐레이팅(추천)을 해 드리려고 찾아보았지만,

마땅한 제품이 없어서

관련 충전기 전문제조사로 부터,
직접 제품을 공급해 드리게 되었습니다. ^^

저도, 여러분들도 새로운 제품에 대한
관심을 그냥 가지고 있기 보다는

한번 써보면서 제품에 대한 장단점을 같이 찾아가고

개선을 해 나가면 좋을 것 같습니다. ^^


감사합니다.

안녕하십니까 ?  EddyLab입니다.

앞서 65W GaN PPS 승인 진행관련을 소개해 드렸고,

[GaN] EddyLab 65W 1C GaN PPS 초소형 휴대용 충전기 - KC & 안전 인증완료 191205

https://cafe.naver.com/mk802/34184

최종 양산 전 65W GaN PPS Sample을 받았습니다.

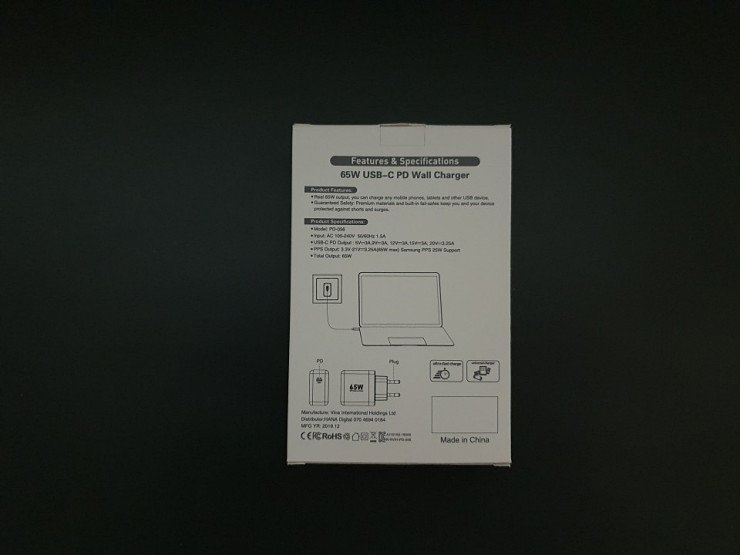

최종 양산 박스 디자인까지 완료한 상태입니다.

GaN charger by EddyLab 이름과
하단에 오랜지색 "EddyLab"을 로고 개념으로 넣었습니다.

최대한 심플하게 만들려고 했는데,

디자인 감각이 별로 없다보니, 여기까지가 한계네요 ㅎㅎㅎ

막판까지 45W PPS 지원요청을 해 보았지만,

칩셋 지원의 한계라서, 결국 넣지는 못하였습니다. ^^;;

기존 Sample제품과 최종양산제품의 차이는

"디쳐터블 플러그" 적용여부 입니다.

고심을 많이했었는데,
아무래도 안정적인 충전사용을 위해서는

일체형이 아직까지는 유리하다는 판단을 했습니다.

결과적으로 보면, 제품의 높이도 조금 낮아졌다는 판단이 되네요 ^^
(오른쪽의 제품이 디쳐터블 플러그 방식 제품입니다.)

65W 제품이라는 것을 멀리서도 알 수 있게끔,

"65W" 레이저 각인을 하였습니다.

제품 뒷면에는 "EddyLab" 로고를 올려 놓았습니다.

그러나 제품 색상이 흰 바탕에서는

아무래도 "EddyLab"  가독성이 떨어지네요 ^^;;

결론적으로 화이트 컬러 제품은 이번 제품에서 배제를 하고,

블랙색상 제품만 판매하는 것으로 결론을 내렸습니다.

이렇게 해서 최종 EddyLab 65W 1C GaN PPS 초소형 휴대용 충전기

완성품 준비가 완료 되었습니다.

양산제품의 정식판매는
구정이후에나 가능할련지 싶습니다만,

중국 양산 일정을 좀 더 확인을 해 봐야 할 것 같습니다.

별도로 충전 Cable을 번들로 넣어야 할지를 고민하고 있습니다.

대략 2M정도 USB-C to C 케이블 (블랙) 정도로 검토를 하고 있습니다만,

2M USB 3.0 Gen1 C to C케이블도 가격이 무척 비싸네요 ㅠ.ㅠ

현재로서는 별도 옵션으로

검토를 해 봐야 할 수도 있습니다.


많은 관심 부탁드리겠습니다.


감사합니다.
